Hvis du er ny til ESTUN E300-programmering, er denne veiledningen laget spesielt for deg. Utallige nye brukere er ivrige etter å utnytte det fulle potensialet i dette svært fleksible kontrollsystemet, og denne artikkelen fører deg gjennom sentrale tips for nybegynnere for å komme i gang med programmeringsreisen din. Kjent for sin effektivitet og fleksibilitet kan ESTUN E300-kontrollsystemet mestres med solid grunnleggende kunnskap – denne veiledningen gir deg nettopp det, uansett om målet ditt er å forbedre programmeringsnøyaktigheten eller bare å forstå de grunnleggende operasjonene.

Innholdsfortegnelse

1. Struktur på grenseside

2. Programmering i ett trinn

3. Programmering i flere trinn

4. Manuell akselbevegelse

5. Konfigurasjon av die-parametre

6. Metoder for bøyejustering

7. Vanlige spørsmål (FAQ)

￮ Feilsøking av vanlige programmeringsfeil

￮ Forbedring av nøyaktigheten til programmeringsutdata

8. Konklusjon

Grensesnittets sidestruktur

Å forstå sidens struktur i ESTUN E300-programmeringsgrensesnittet er nøkkelen til en smidig navigasjon og drift. Etter at enheten er slått på og systemet har lastet ferdig, vises standard-siden for én trinn automatisk på skjermen. Hele grensesnittet er delt inn i fem sentrale deler, hver med en spesifikk funksjonell rolle, og å bli kjent med hver del er avgjørende for grunnleggende drift.

Tittelrad

Denne delen vises på hver grensesnittside, og innholdet som vises er fast fra venstre mot høyre: Sidens navn, systemstatus og driftsmodus.

• Sidens navn: Viser navnet på den nåværende driftssiden, for eksempel SingleStep, Multi eller Program.

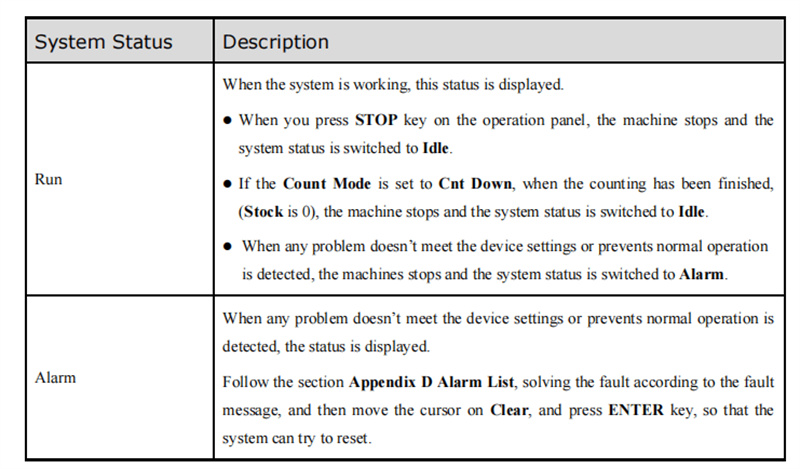

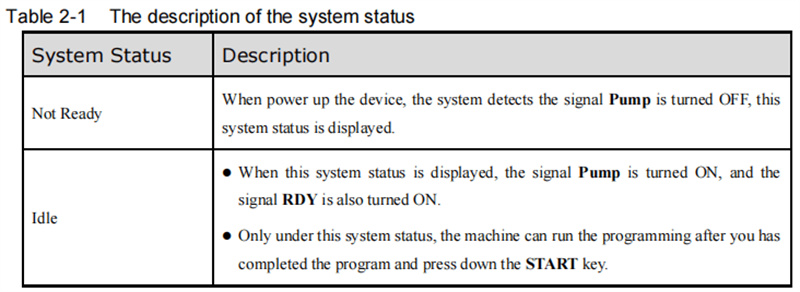

• Systemstatus: Viser systemets sanntidsdriftsstatus, med totalt seks ulike statusalternativer for ESTUN E300.

• Driftsmodus: Angir den nåværende driftsmodus for enheten, med tre ulike moduser tilgjengelig for valg.

Aksisposisjonsvisning

Dette området viser akseposisjonene til maskinen i sanntid, en viktig komponent for å oppnå nøyaktig bøyekontroll. Standard-ESTUN E300-enheten har som standard X-akse- og Y-akse-styringsfunksjoner; for tilgang til mer avanserte aksestyringsfunksjoner anbefales det å kontakte ESTUNs offisielle tekniske støtteteam.

Parametreområde

Dette avsnittet viser parameterinformasjonen som svarer til den nåværende driftssiden – hver funksjonsside har sitt eget unike sett justerbare parametre, alle tydelig presentert her for rask visning og redigering.

Informasjonsavsnitt

I ESTUN E300-grensesnittet beskriver dette avsnittet alle konfigurerbare parametre, inkludert redigerbare verdiområder og gjeldende innstillingsverdier. Systemtiden vises også på høyre side av dette avsnittet for enkel referanse under programmering og drift.

Navigasjonslinje

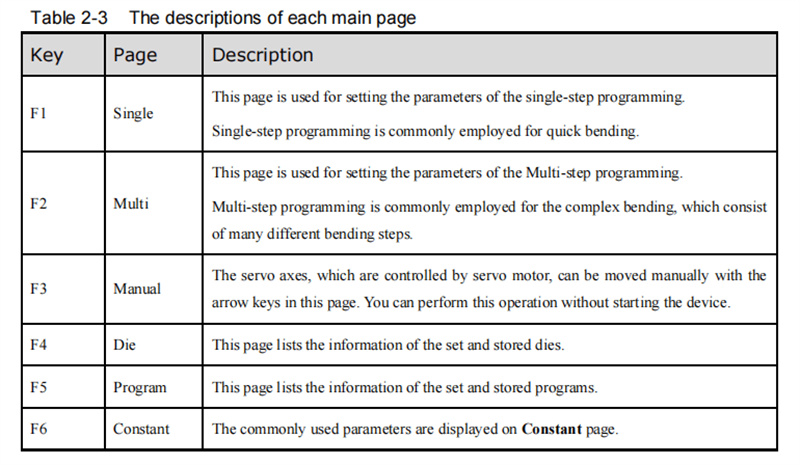

Navigasjonslinjen svarer til funksjonstastene F1 til F6 på betjeningspanelet og gjør det mulig å bytte mellom systemets hovedfunksjonssider med én klikk. For den spesifikke funksjonen til hver tast og beskrivelsen av den tilsvarende siden, se tabell 2-3 i den offisielle ESTUN E300-brukerhåndboken. Å mestre navigasjonslinjen er en grunnleggende ferdighet som forenkler alle etterfølgende programmeringsoperasjoner.

Å bli kjent med den ovennevnte sidestrukturen vil gjøre deg i stand til å navigere behendig gjennom de ulike funksjonene og innstillingene på ESTUN E300, og legge et solidt grunnlag for en problemfri programmeringsopplevelse.

Programmering i eit enkelt skritt

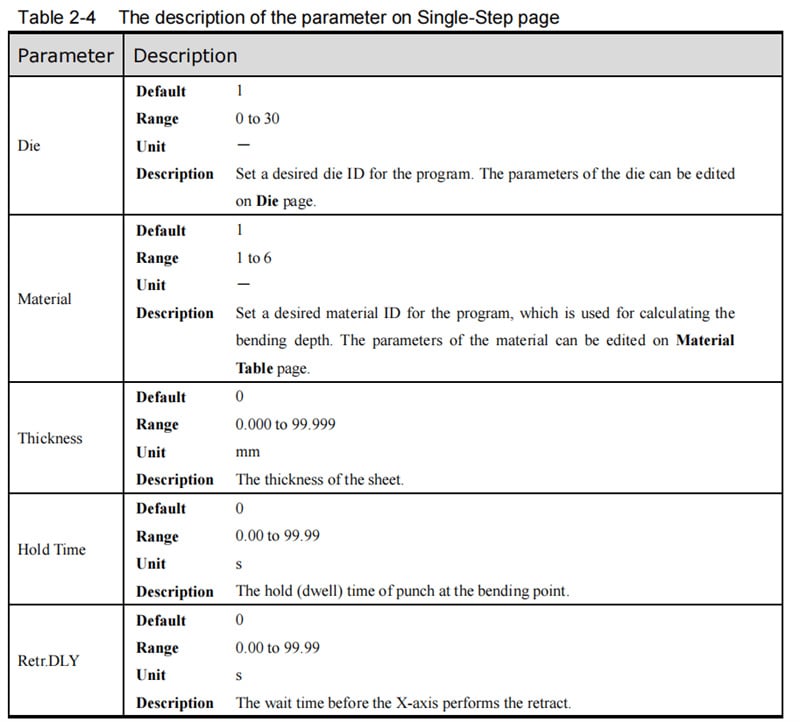

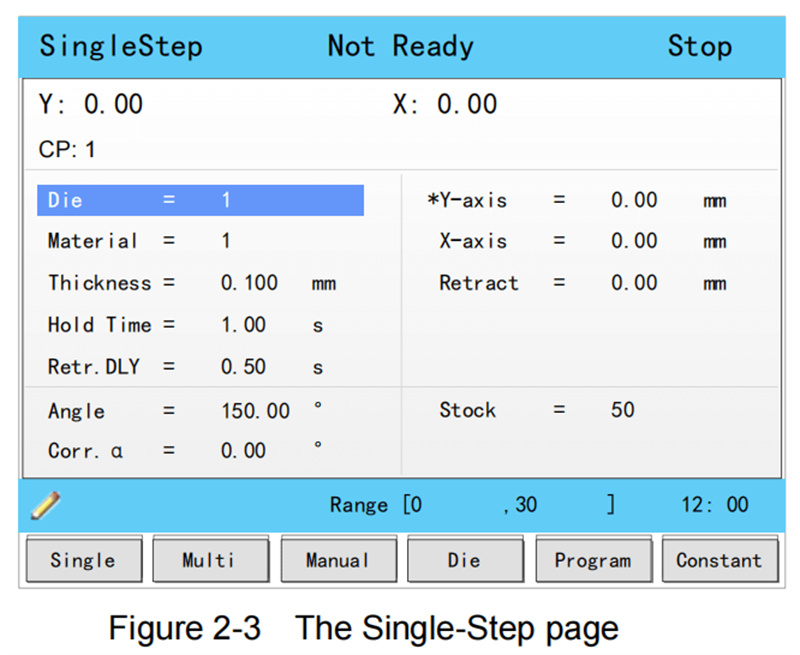

Enkelttrinnsprogrammering er standardsidefunksjonen for ESTUN E300 (vises umiddelbart etter påslåing) og er spesielt utformet for rask bøyning som kun krever ett sett med bøyningsparametere. Du kan også manuelt gå til denne siden ved å trykke på F1-funksjonstasten på betjeningspanelet. Tabell 2-4 i brukerhåndboken gir en detaljert forklaring av alle justerbare parametere på denne siden, noe som er en nyttig referanse for parameterredigering.

Praktisk programmeringseksempel

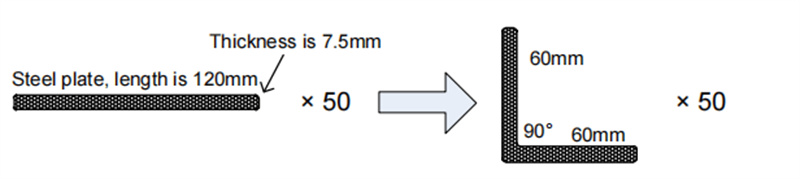

La oss ta bøyning av en 120 mm stålplate som et konkret eksempel for å beskrive prosessen for enkelttrinnsprogrammering.

De sentrale bøyningskravene er: X-akseposisjon satt til 60 mm, bøyningsvinkel på 90°, stålplatestykkelse på 7,5 mm og utgangsverdi på 50. Vi bruker vinkelbasert programmering, med matrise-ID satt til 1. Basert på praktisk driftserfaring setter vi også hjelpeprosessparametere: holdetid på 3 sekunder, tilbakedragshemming på 2 sekunder og tilbakedragavstand på 5 mm.

De spesifikke programmeringstrinnene er som følger:

1. Naviger til die-parameteren og angi verdien 1;

2. Velg materialeparameteren og angi verdien 1;

3. Finn tykkelse-parameteren og angi 7,5;

4. Sett holdetid-parameteren til 3;

5. Angi 2 for retraksjonsforsinkelsesparameteren (Retr. DLY);

6. Sett X-akse-posisjonsparameteren til 60;

7. Angi 5 for retraktsdistansens parameter;

8. Velg vinkel-parameteren og angi 90;

9. Sett lager-parameteren til 50.

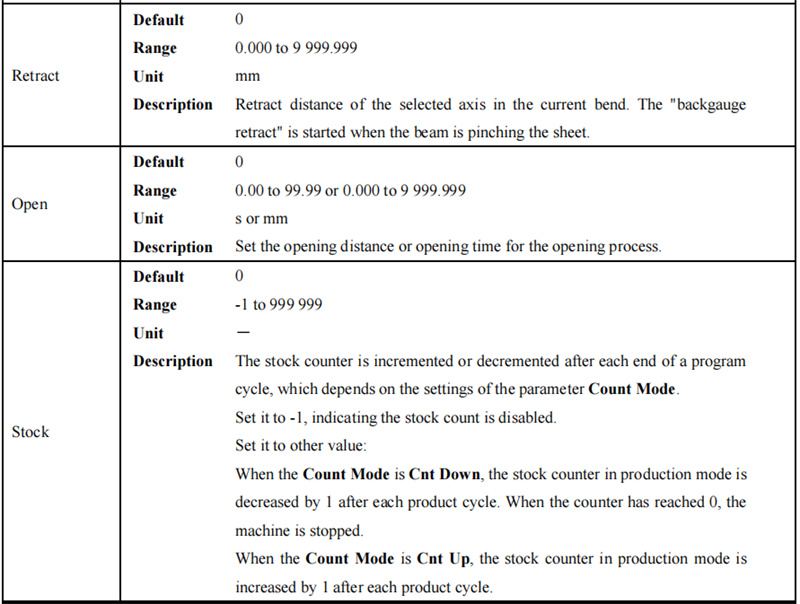

Før du starter operasjonen, må du sikre deg at tellermodusen på konstant-siden er satt til Cnt Down. Trykk til slutt på START-knappen på betjeningspanelet – servoaksen vil automatisk fullføre posisjonskalibreringen, og maskinen er klar for formell produksjon så snart kalibreringen er ferdig.

Flomodig programmering

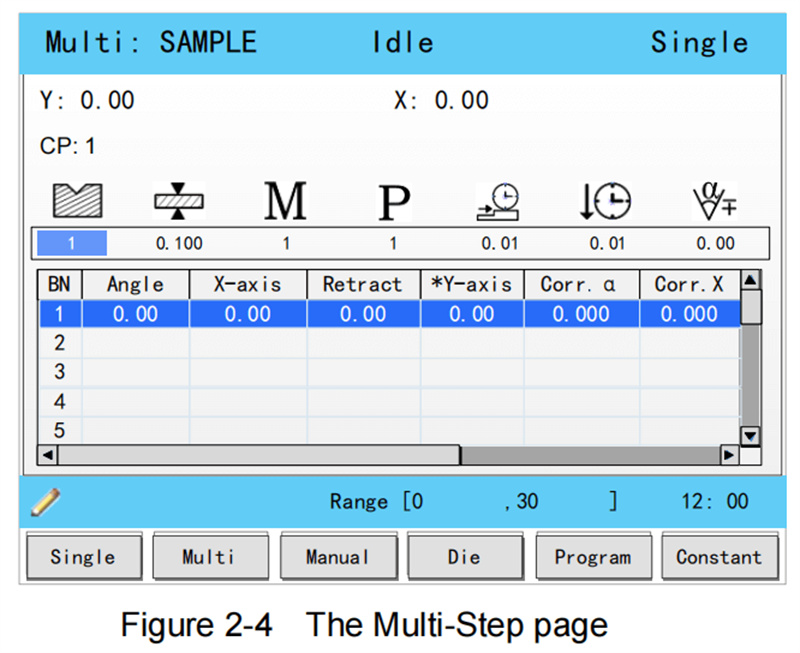

Flomtrinnsprogrammering brukes for komplekse bøyeoperasjoner som krever flere sett med ulike bøye-parametere og trinn, og du kan komme inn på denne funksjonssiden ved å trykke på F2-funksjonstasten.

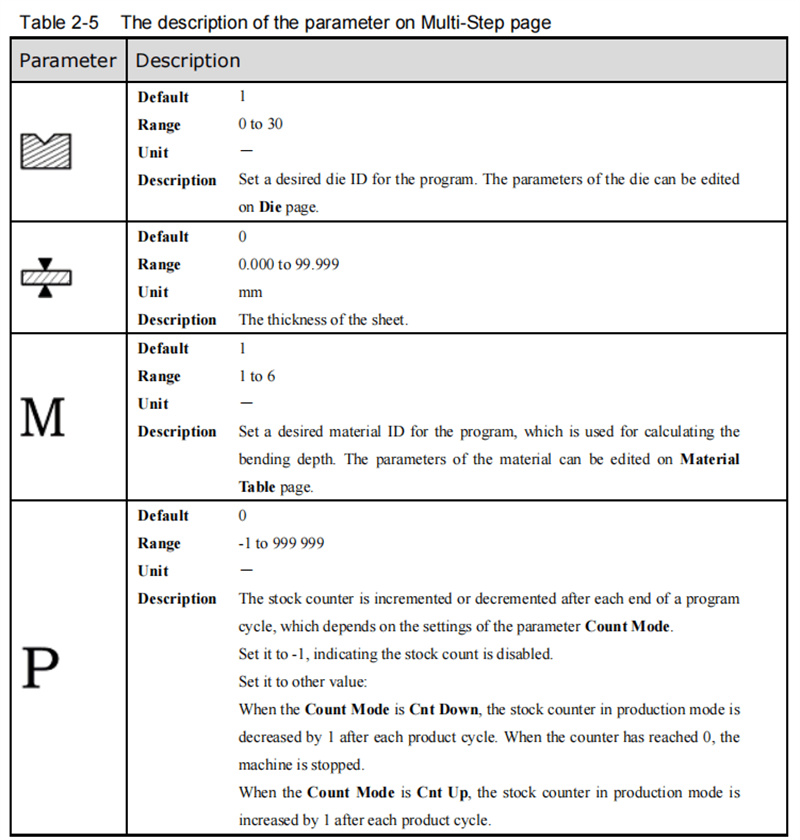

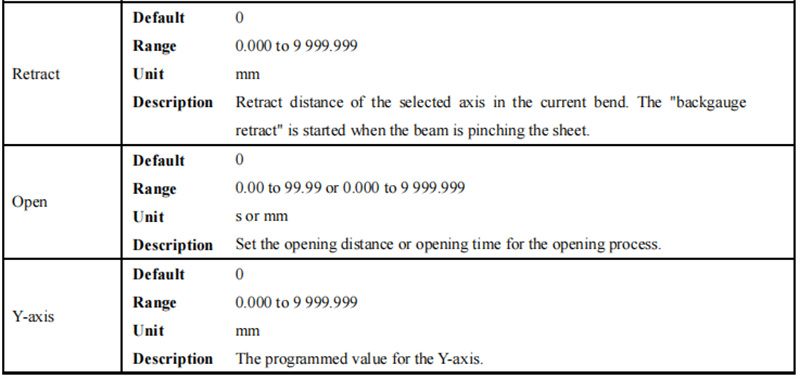

Alle parametre på denne siden er detaljert i tabell 2-5 i den offisielle brukermanualen, som kan rådføres under innstilling og redigering av parametre.

Praktisk programmeringseksempel

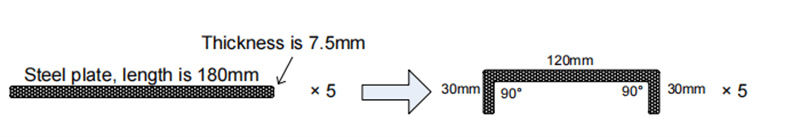

Vi bruker bøyning av en 180 mm stålplate for å demonstrere prosessen for flertrinnsprogrammering. Denne bøyingsoppgaven krever to separate trinn: bøyingsvinkler på 90° for både 120 mm- og 30 mm-segmentene av stålplaten, med en plattetykkelse på 7,5 mm og en utgangsverdi (stock) på 50 mm. Vi bruker vinkelbasert programmering, setter dies-ID til 1 og konfigurerer de samme hjelpeprosessparameterne som i eksemplet med ett trinn: holdetid på 3 sekunder, tilbakedragingsforsinkelse på 2 sekunder og tilbakedragingsavstand på 5 mm (materialetype satt til stål, verdi 1).

De spesifikke programmeringstrinnene er som følger:

1. Flytt markøren til parameteren Die og angi 1;

2. Sett parameteren Thickness til 7,5;

3. Velg parameteren Material og angi 1;

4. Angi 50 for parameteren Stock;

5. Sett parameteren Retr. DLY til 2;

6. Angi 3 for parameteren Hold Time;

7. For det første bøyetrinnet (BN 1), sett parameteren Angle til 90;

8. For BN 1, sett parameteren for X-aksposisjon til 30;

9. For BN 1, angi 5 for parameteren Retract distance;

10. Bekreft alle parametre for første trinn ved å trykke på ENTER-tasten;

11. En dialogboks vil dukke opp og spørre deg om å opprette et nytt bøyetrinn—klikk OK for å bekrefte;

12. For det andre bøyetrinnet (BN 2), angi X-akse-posisjonsparameteren til 120;

13. For BN 2, angi parameteren for tilbakedragingsavstand til 5;

14. Trykk på START-tasten på betjeningspanelet for å starte prosessen med flertrinnsbøyning.

Etter de ovennevnte innstillingene vil servostyrte aksene på ESTUN E300 automatisk fullføre posisjonskalibreringen for hvert bøyetrinn, og den formelle produksjonen kan starte så snart maskinen er klar.

Manuell aksbevegelse

Å mestre manuell aksialbevegelse er en grunnleggende ferdighet for bruk av ESTUN E300, siden den er avgjørende for utstyrssystemfeilsøking og nøyaktige posisjonsjusteringer av servooksene. Servooksene drives av servomotorer, og deres manuelle bevegelse kan styres via piltastene på «Manuell»-siden – denne operasjonen krever ikke at den formelle produksjonsprosessen startes, noe som gjør den ideell for utstyrsinnføring før drift.

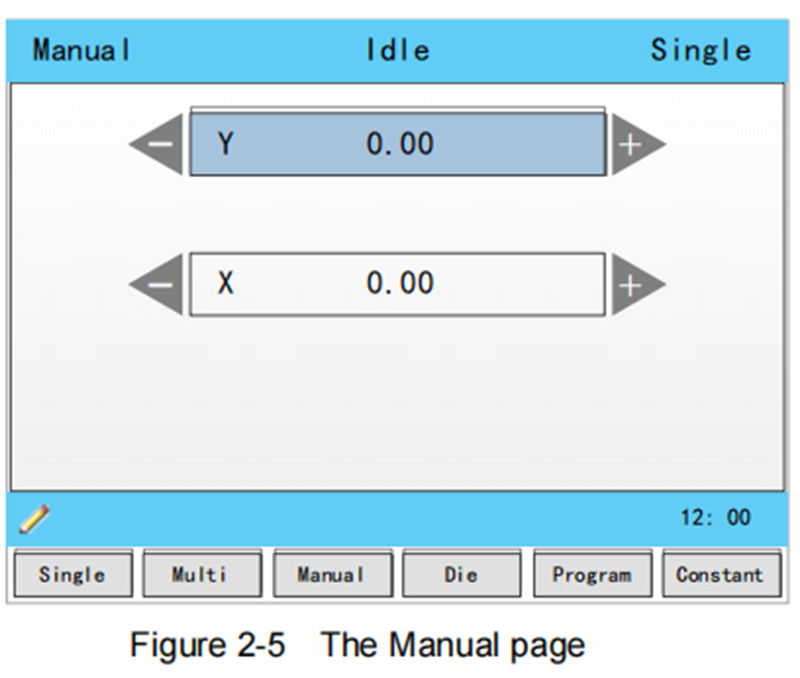

Du kan gå inn på «Manuell»-siden ved å trykke på funksjonstasten F3 etter at enheten er slått på (systemet viser standardstartsiden). Metoden for manuell bevegelse er enkel:

• Trykk på PIL-OPP- og PIL-NED-tastene for å velge den servoksen du må justere;

• Trykk på PIL-VENSTRE- og PIL-HØYRE-tastene for å angi bevegelsesretningen til den valgte aksen.

Å beherske denne grunnleggende operasjonen sikrer nøyaktige forhåndsjusteringer av maskinen og legger grunnlaget for presise bøyeresultater.

Dødsparameterkonfigurasjon

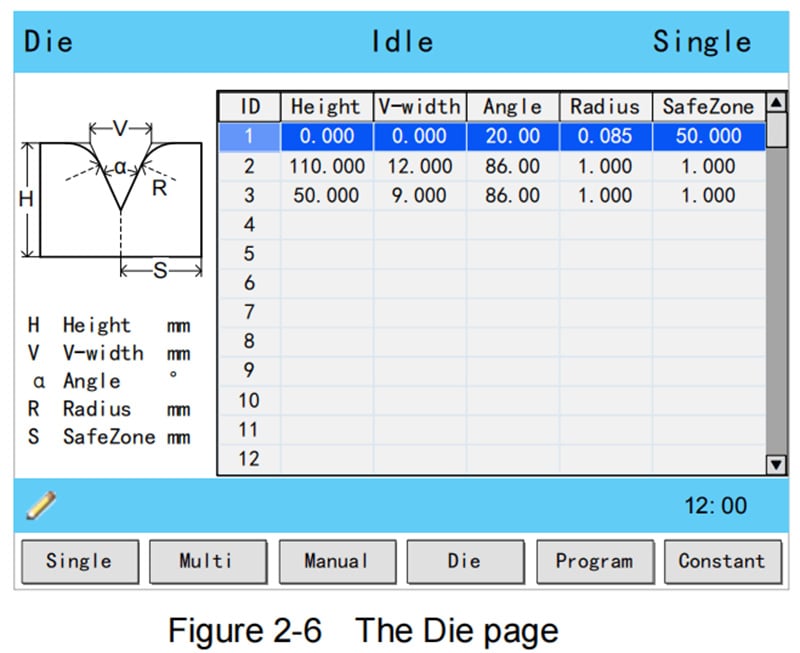

Når man bruker vinkelbasert programmering for bøyeoperasjoner, er riktig konfigurering av matriseparametere en forutsetning for nøyaktig bøyning. Du kan gå til siden for konfigurering av matriseparametere ved å trykke på funksjonstasten F4 på betjeningspanelet, og metoden for innstilling av parametere er som følger:

1. Trykk på pilopp- og pilned-tastene for å velge den matrise-ID-en du vil konfigurere;

2. Trykk på pilvenstre- og pilhøyre-tastene for å bytte mellom de ulike justerbare parameterne til den valgte matrisen;

3. Skriv inn de nødvendige parameterverdiene ved hjelp av talltastene på betjeningspanelet.

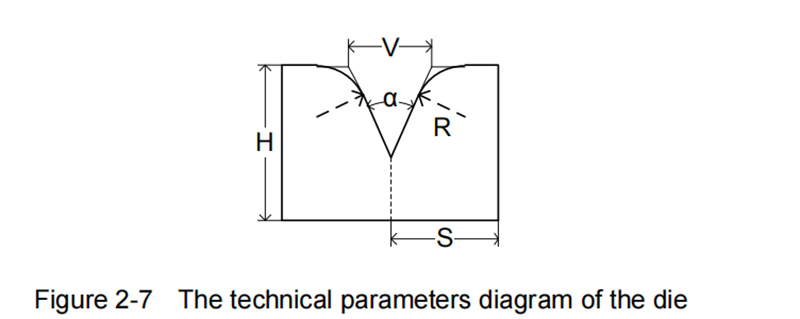

De tekniske parameterne til matrisen vises i figur 2-7 i brukerhåndboken, der de viktigste parameterne defineres som følger:

• H (Matrisehøyde): Brukes til å beregne bøyedybden til maskinen;

• V (V-åpningens bredde): Avstanden mellom de skjærende tangentlinjene til matrisens V-åpning;

• α (Matrisevinkel): Den faste vinkelen til matrisens V-åpning;

• R (V-åpningens kantradius): Fillet-radiusen på stansen V-åpningens kanter;

• S (Sikkerhetsavstand): En kritisk parameter for maskiner utstyrt med en R-akse, utformet for å forhindre kollisjoner mellom betjeningshåndtaket og stansen. Den minste sikkerhetsavstanden beregnes automatisk av systemet basert på stansens dimensjoner ved hjelp av formelen: S = FS + V/2 (FS = den flate delen på baksiden av V-groven; V = stansens åpningsverdi).

Metoder for bøyekorreksjon

Å oppnå nøyaktige bøyeresultater med ESTUN E300 avhenger av behersking av teknikker for bøykorrigeringer. Før formell produksjonsbehandling er det avgjørende å fullføre maskinoppstart: programmer en enkel bøypeprosess på «Single-Step»-siden og kjør én full bøyesyklus, deretter mål den faktiske bøyevinkelen, bøyedybden og avstanden til bakgauge på arbeidsstykket. Sammenlikn disse faktiske verdiene med de programmerte innstilte verdiene for å fastslå om korrigeringsjusteringer er nødvendige. ESTUN E300 støtter tre grunnleggende korrigeringsmetoder: vinkelkorrigering, Y-aksekorrigering og X-aksekorrigering, hvor hver har et tydelig justeringsområde og en spesifisert fremgangsmåte.

Vinkelkorreksjon

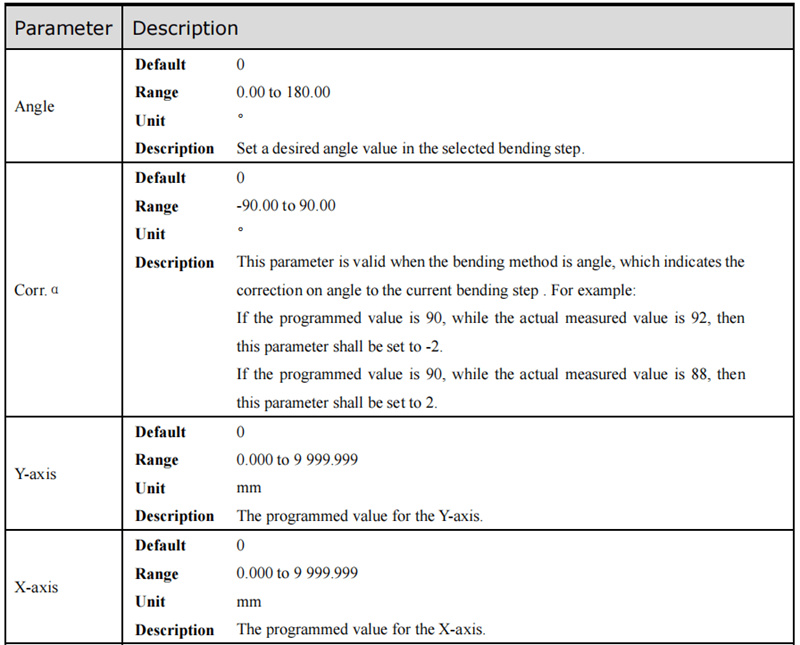

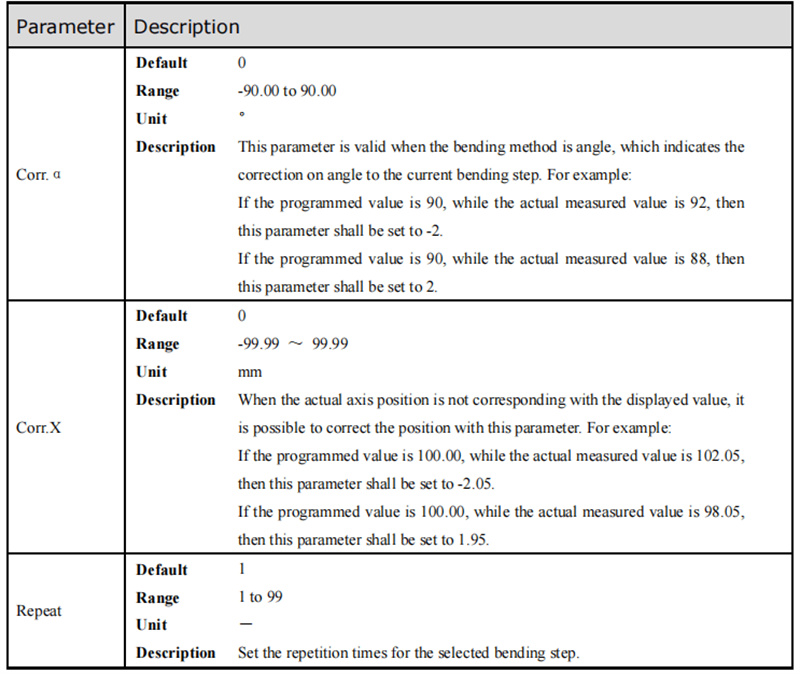

Det justerbare området for vinkelkorreksjonsparameteren (Corr. α) er -90 til 90. Hvis den faktiske bøyevinkelen på arbeidsstykket ikke samsvarer med den programmerte visningsverdien, utfør korreksjon basert på avviksverdien: for eksempel, hvis den programmerte vinkelen er 90°, men den faktisk målte vinkelen er 92°, sett Corr. α til -2; hvis den faktisk målte vinkelen er 88°, sett Corr. α til 2 for å kompensere for avviket.

Y-akse-korreksjon

Y-akse-korreksjonsparameteren (Corr. Y) har et justerbart område fra -99,999 til 99,999 og brukes til finjustering av bøydypden. Ved programmering basert på dybde kan du optimere korreksjonseffekten ved å gjentatte ganger justere Corr. Y, samle praktisk erfaring fra bruk og måle endringen i bøydypde per grad vinkeljustering. Denne iterative justeringsprosessen sikrer at den faktiske bøydypden samsvarer med konstruksjonskravene.

X-akse-korreksjon

X-akskorreksjon (Korr. X) følger samme grunnleggende logikk som vinkelkorreksjon, med et justerbart parameterområde fra -99,999 til 99,999 for nøyaktig justering av bakgaugeposisjonen. For eksempel, hvis den programmerte X-aksposisjonen er 100,00 mm, men den faktisk målte posisjonen er 102,05 mm, setter du Korr. X til -2,05; hvis den faktisk målte posisjonen er 98,05 mm, setter du Korr. X til 1,95.

Merk: I enkelttrinnprogrammeringsmodus kan maskinen stoppes når som helst under bøyeoperasjonen, og den programmerte X-aks-verdien kan endres direkte – derfor er vanligvis ikke Korr. X nødvendig ved enkelttrinnsoperasjoner. Ved flertrinnprogrammering utføres imidlertid flere påfølgende bøyeoperasjoner, og Korr. X kan tildeles hver enkelt operasjon separat for målrettet posisjonskorreksjon.

Vanlegaste spørsmål (FAQ)

Hvordan feilsøke vanlige feil i ESTUN E300-programmering?

Når du støter på programmerings- eller driftsfeil på ESTUN E300, er det første trinnet å sjekke feilkoden som vises på skjermen og se i avsnittet om feilkoder og løsninger i den offisielle brukerhåndboken. Samtidig må du kontrollere at alle maskinvareforbindelsene til enheten er sikre og at alle prosessparametrene er konfigurert i henhold til bøyebehovene. Den dedikerte feilsøkingsdelen i brukerhåndboken gir også detaljerte løsninger på de mest vanlige feilene, noe som er en viktig referanse for feilretting.

Hvordan forbedre nøyaktigheten til programmeringsutdataene fra ESTUN E300?

For å forbedre nøyaktigheten til bøyeutdata fra ESTUN E300-programmering er regelmessig kalibrering av utstyret den viktigste tiltaksmuligheten – tidlig kalibrering sikrer at maskinens akser og sensorer opprettholder nøyaktig måle- og bevegelsesytelse. I tillegg må alle prosess- og matriseparametere stilles inn nøyaktig i henhold til de spesifikke bøyebehovene til arbeidsstykket, og korreksjonsparametre (Corr. α, Corr. Y, Corr. X) må justeres basert på faktiske måleresultater. Konsekvent daglig vedlikehold av utstyret (f.eks. smøring av bevegelige deler, rengjøring av sensorer) samt jevnlig oppdatering av systemets driftsprogramvare spiller også en avgjørende rolle for å opprettholde langvarig programmerings- og bøyenøyaktighet.

Konklusjon

Å mestre de grunnleggende operasjonene og programmeringsferdighetene til ESTUN E300 er nøkkelen til å forbedre arbeidseffektiviteten og bøyepresisjonen med dette kontrollsystemet. Denne veiledningen dekker all viktig innledende kunnskap, inkludert forståelse av strukturen på grensesnittsiden, mestring av enkelttrinns- og flertrinnsprogrammering, håndtering av manuell akselbevegelse, konfigurering av matriseparametere, bruk av teknikker for bøyejustering og feilsøking av vanlige feil. Ved å sikre disse grunnleggende ferdighetene bygger du et sterkt fundament for å lære mer avanserte programmerings- og driftsteknikker for ESTUN E300 i fremtiden.

Hvis du ønsker å utvide dine ferdigheter med ESTUN E300 ytterligare eller løse spesifikke, komplekse programmerings- og bøyeutfordringer, anbefales det å rådføre seg med de omfattende offisielle tekniske ressursene eller kontakte det profesjonelle ESTUN-ekspertteamet for teknisk støtte. For mer grundig driftsveiledning eller personlig teknisk assistanse kan du også få tilgang til den offisielle tilleggsdokumentasjonen og -materialet for kontinuerlig læring og ferdighetsutvikling.
