Vinkelberegning – hvordan beregne bøyevinkelen for store sirkelbuer

Vinkelberegning – Hvor mange bøyinger er nødvendige for en stor sirkelbue, og hvordan beregner man bøyevinkelen

Metode 1

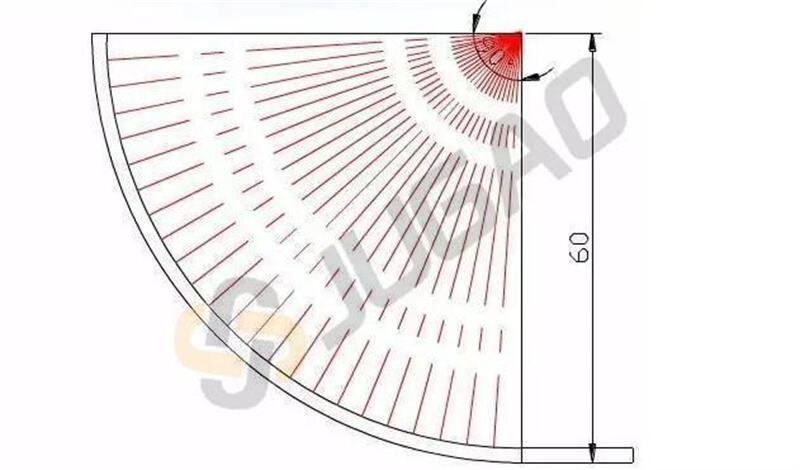

Hvordan bøye en sirkelbue? (Uten spesialform)

Som vist ovenfor:

Platetykkelse T = 2 mm, sentralvinkel = 90°

1. Beregn buelengden:

Buelengde L = 90° × π ÷ 180° × nøytralakseradius R59 = 92,63 mm

2. Velg bøyeutstyr:

Bruk et rett blad for øvre matrise og en 8V-nedre matrise (når du bøyer en bue, velger du den minste tillatte V-bredde, vanligvis 4T til 6T).

3. Beregn fremføringen per bøyning:

Fremføring per bøyning = Halvparten av den valgte nedre matrisens V-bredde.

4. Beregn antallet bøyninger som kreves:

Antall bøyninger = Buelengde L (92,63 mm) ÷ (V-bredde ÷ 2 = 4 mm) ≈ 23 bøyninger.

5. Beregn posisjonsmålet for hver bøyning:

Etter at du har beregnet posisjonsmålet for den første bøyningen, reduserer du hvert påfølgende posisjonsmål med 4 mm (bøyefølgen skal planlegges fra innsiden og utover).

6. Beregn til slutt bøyevinkelen for hver bøyning:

Dette baserer seg på standard trigonometriske formler.

7. Prøvebøyning:

Etter å ha verifisert beregningene, utfør testbøyninger på avfallsmaterial for å bekrefte vinkelen før du fortsetter med den faktiske delen.

Metode 2

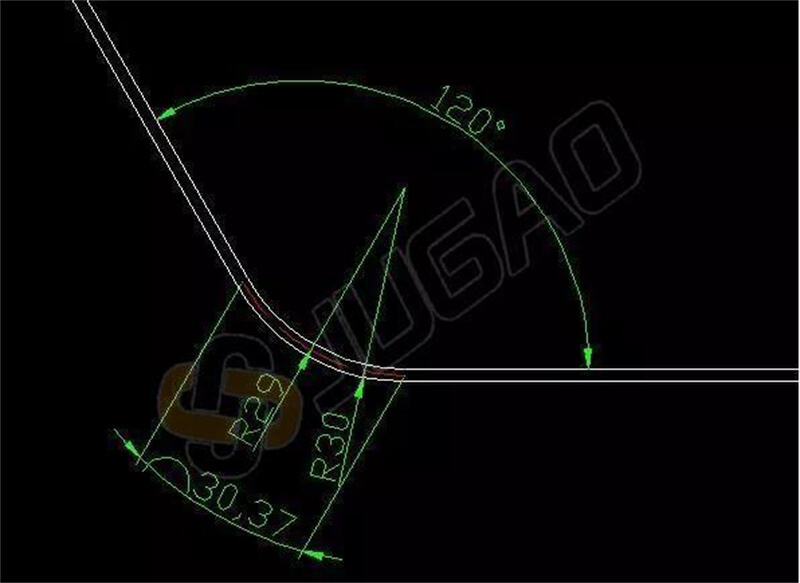

Se på følgende diagram:

Arktykkelse: 2 mm

Bøyevinkel: 120°

Ekstern bøyeradius: 30 mm

Radius til nøytral akse: 29 mm

Ved buebøyning er den utviklede lengden basert på buelengden til den nøytrale aksen. Antallet bøyninger og bøyevinkelen per bøyning skal derfor også beregnes ved hjelp av buelengden til den nøytrale aksen.

Den nøytrale aksen ligger i en avstand lik halvparten av arktykkelsen fra den indre overflaten.

Hvor mange bøyninger kreves det for buebøyningen vist ovenfor, og hva skal bøyevinkelen være for hver enkelt bøyning?

Hvis fremføringen per bøyning er 2 mm:

• Antall bøyninger = Buelengde / 2 mm = 30,37 / 2 ≈ 15 bøyninger

• Bøyingsvinkel per bøyning

= 180 − { (2 / Buelengde) × (180 − Total bøyingsvinkel) }

= 180 − { (2 / 30,37) × 60 }

= 176°

Hvis buelengden ikke kan måles direkte under drift, kan bøyingsvinkelen også beregnes ved hjelp av følgende formel:

Bøyingsvinkel per bøyning = 180 − { (2 / (π × Radius til nøytral akse)) × 180 }

= 180 − { (2 / (3,14 × 29)) × 180 }

= 176°

For å bruke en annen fremføring per bøyning (f.eks. 3 mm), erstatter du bare verdien «2» i formlene ovenfor med den ønskede fremføringsverdien.

Disse formlene gir teoretiske verdier. I praksis bør justeringer gjøres basert på testresultater, der de beregnede verdiene brukes som utgangspunkt.
