Kokie yra keli būdai išspręsti vamzdžių asimetriško lenkimo problemą?
Asimetrinis vamzdžio lenkimas yra erzinantis reiškinys. Vamzdis lenkiamas netolygiai: viena jo pusė pasiekia teisingą kampą, o kita – nukrypsta nuo centro, arba kairė ir dešinė pusės skiriasi, arba priekinė ir galinė pusės nesutampa. Šią problemą retai sukelia vienintelė priežastis. Aš išsprendžiau daug tokių atvejų ir žemiau pateikiau dažniausias priežastis bei atitinkamus trikčių šalinimo būdus.
I. Asimetrijos priežastys, susijusios su tvirtinimu
Jei vamzdis nėra patikimai pritvirtintas, lenkimo metu vienoje jo pusėje veikia didesnė jėga, o kitoje – vamzdis slysta; tai yra tiesioginė asimetrijos priežastis.
Netolygus sukabintos jėgos abiejose sukabintos šakutės pusėse nukreips vamzdį į vieną pusę; išnaudotos sukabintos paviršiaus vietos sukelia netolygią sukabintos jėgos pasiskirstymą; nepakankamas sukabintos eigos ilgis neleis visiškai užfiksuoti vamzdelio.
Patikrinkite, ar abiejų sukabintos šakutės darbo paviršiaus pusei būdingas vienodas nusidėvėjimas; ar abi pusės turi subalansuotą sukabintą slėgį; ar po sukabinimo vamzdelį galima sukurti ranka – jei taip, tai sukabintos jėgos nepakanka.
II. Asimetrija, kurią sukelia pozicionavimo problemos
Jei vamzdelis nebuvo įstumtas į reikiamą padėtį įkraunant arba jei pozicionavimo paviršiuje yra svetimkūnių, vamzdelio kairė ir dešinė pozicija bus nesuderinta. Jei lenkimo pradžios taškas yra netikslus, gautasis lenkimo kampas taip pat bus netikslus.
Patikrinkite, ar vamzdelio galas visiškai priglunda prie pozicionavimo paviršiaus; patikrinkite, ar pozicionavimo paviršiuje nėra metalo dalelių ar alyvos; įsitikinkite, kad teisingai nustatytas padavimo ilgis. Pakeitus specifikacijas, dar kartą patikrinkite pozicionavimo atraminį tašką; nepriskirkite jo automatiškai ankstesnės partijos pozicijai.

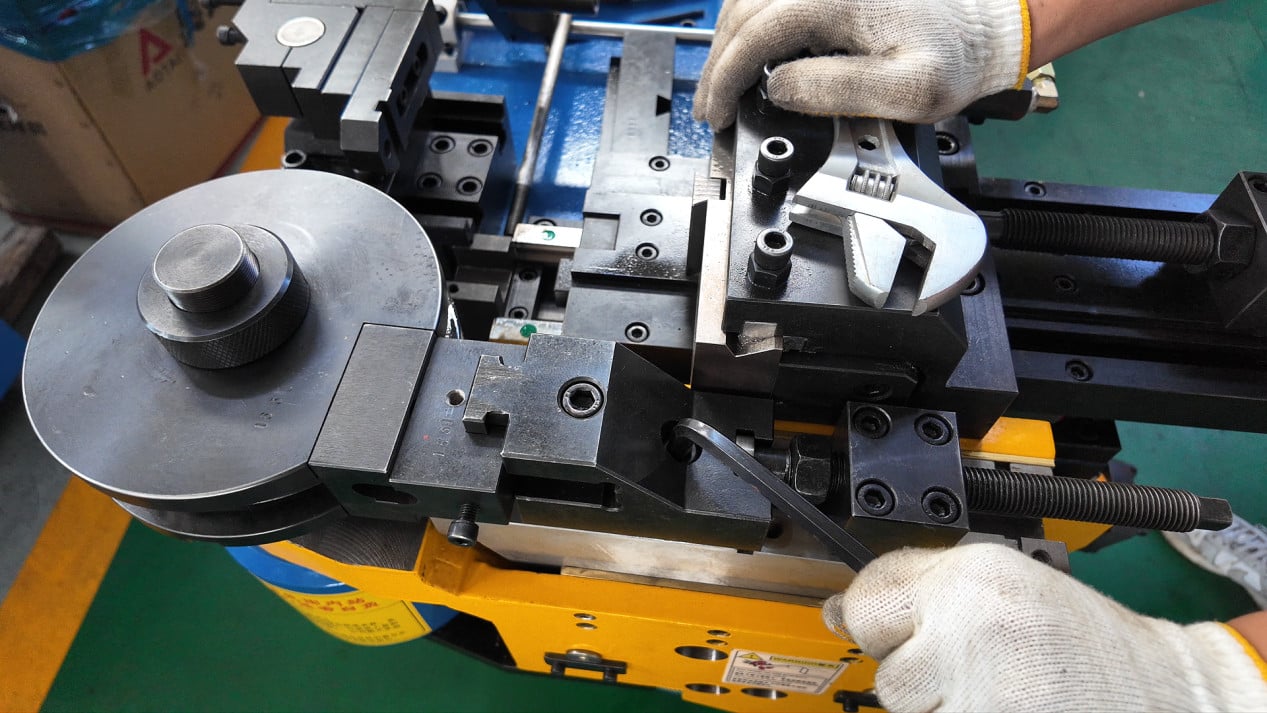

III. Asimetrija, kurią sukelia šablonų montavimo problemos
Lenkimo, spaustuvo ir raukšlių prevencijos šablonai nėra išlyginti arba jų montavimo padėtys kairėje ir dešinėje pusėse nėra vienodos. Lenkiant vamzdelį, jėgos veikimo kryptis yra nuokrypio būklėje, todėl susidaro asimetriškas kampas.
Patikrinkite, ar lenkimo ir spaustuvo šablonų centrinės linijos yra išlygintos; patikrinkite, ar šablonų montavimo padėtys kairėje ir dešinėje pusėse yra vienodos; patikrinkite, ar šablonuose nėra asimetriško ausimo.

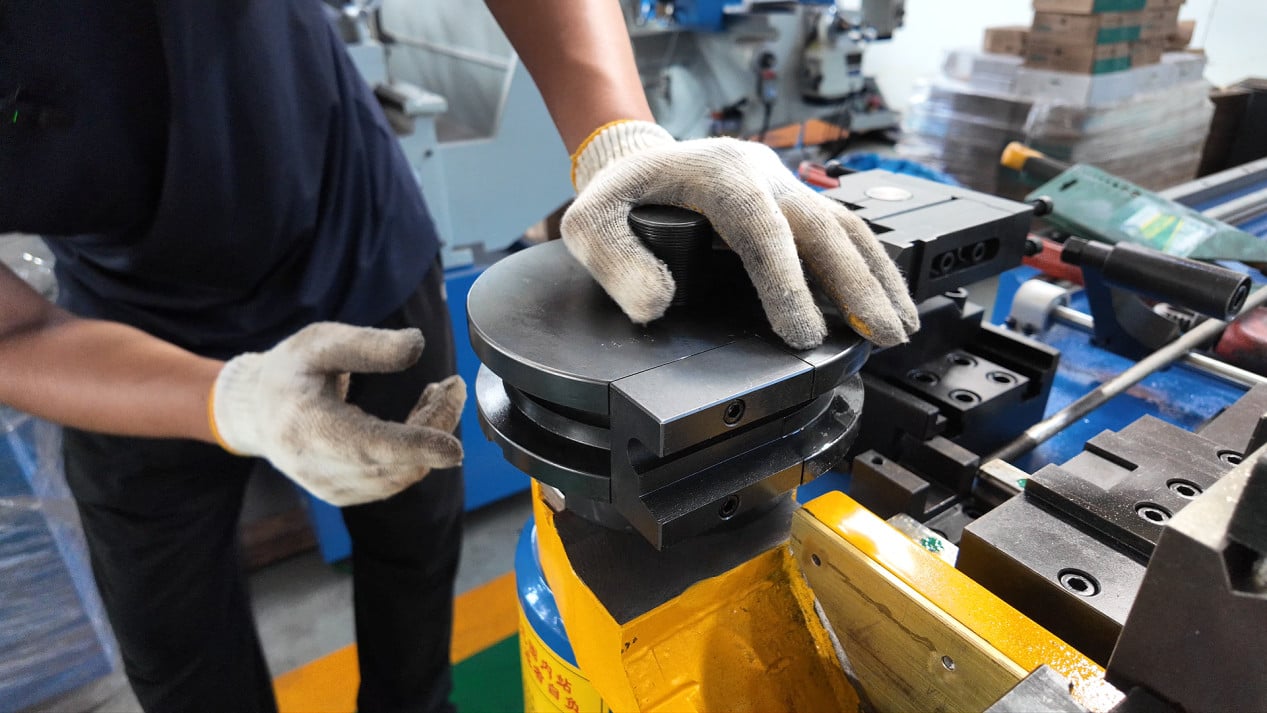

IV. Lenkimo šablono netolygus ausimas
Jei viena lenkimo šablono griovytės pusė yra labiau aususi nei kita, lenkiant vamzdelį jėga bus nukreipta į mažiau aususią pusę, todėl kampas bus nevienodas.
Stebėkite lenkimo šablonų griovelių kairiosios ir dešiniosios pusių būklę. Jei vienoje pusėje matyti akivaizdūs blizgūs žymenys arba nusidėvėjimo grioveliai, tai rodo netolygų nusidėvėjimą. Lenkimo šabloną nedelsiant suremontuokite arba pakeiskite.
VI. Netolygi vamzdžio sienelės storis
Vamzdžio sienelės storis apskritiminėje kryptimi pasiskirstęs netolygiai: viena pusė storesnė už kitą. Lenkiant storesnė pusė turi didesnį deformacijos pasipriešinimą, o plonesnė – lengviau deformuojasi, todėl vamzdis lenkiamas į plonesniąją pusę.
Pabandykite pakeisti vamzdį kitos partijos. Jei po vamzdžio keitimo asimetrija išnyksta, tikėtina, kad problema yra pačiame medžiagoje. Susisiekite su tiekėju, kad patvirtintumėte vamzdžio sienelės storio leistiną nuokrypių ribą.
VI. Maitinimo ar sukimosi ašies nuokrypis
Dėl daugiakrypčių vamzdyno jungčių nuokrypiai tiekimo ilgyje ir pasukimo kampu tarp kiekvieno lenkimo sukelia vėlesnių lenkimų nuokrypius. Šie nuokrypiai kaupiasi vėlesniuose lenkimuose, galiausiai sukeliant bendrą vamzdyno asimetriją.
Patikrinkite tiekimo ir pasukimo velenų pakartojamumą. Naudokite skaitmeninį indikatorių, kad išmatuotumėte faktinį judėjimo atstumą prieš nustatytąją reikšmę. Jei enkoderio grįžtamojo ryšio duomenys nesutampa su faktine pozicija, atlikite pakartotinę kalibravimą.
VII. Rekomenduojama trikčių šalinimo tvarka
Pirmiausia patikrinkite, ar vamzdis įdėtas į vietą ir ar sukabdinimo jėga yra pakankama – tai paprasčiausias ir labiausiai praleidžiamas žingsnis.
Toliau patikrinkite, ar sukabdinimo šablono darbinės paviršiaus nusidėvėjimas yra vienodas abiejose pusėse ir ar lenkimo šablono griovtyje matyti vienpusio nusidėvėjimo požymiai.
Pabandykite vamzdį tos pačios specifikacijos, bet iš kitos partijos, kad išsklaidytumėte nevienodų medžiagos storio galimybę.
Jei visi aukščiau minėti veiksniai yra normalūs, patikrinkite, ar nėra nuokrypių tiekimo veleno ir sukamojo veleno pozicionavimo tikslumo.
Lengvai praleidžiamas detalesnis punktas
Jei asimetrija pasireiškia tik tam tikru lenkimo kampu, o kiti kampai yra normalūs, problema dažniausiai susijusi su šiam lenkimui atitinkančiu šablonų montavimu arba pozicionavimu. Jei visi lenkimai yra asimetriški, tai gali reikšti bendrą įrenginio kairės ir dešinės pusės balanso problemą, pavyzdžiui, abiejų pusių tvirtinimo varžtų priveržimo jėgos neatitikimą ar netinkamai išlygintą įrenginio pagrindą.
Kai susiduriate su asimetrijos problemomis, ar pastebėjote, ar ji pasireiškia tik tam tikru kampu, ar yra asimetriška visuose lenkimuose? Ši charakteristika gali padėti susiaurinti trikčių šalinimo apimtį. Sveiki aptarti.
