Nella moderna fabbricazione dei metalli, i freni a pressione idraulici CNC rappresentano sia uno strumento di produzione potente sia una significativa sfida per la sicurezza. Tra le varie misure protettive disponibili, i tendaggi luminosi di sicurezza si sono affermati come componente indispensabile per la protezione dell'operatore. Questi dispositivi elettrosensibili di protezione (ESPE) creano una barriera di sicurezza invisibile che arresta istantaneamente il funzionamento della macchina quando viene violata, prevenendo infortuni potenzialmente catastrofici.

Come funzionano i tendaggi luminosi di sicurezza

Un sistema di tendaggio luminoso di sicurezza è composto da due componenti principali:

1. Unità di emissione: Proietta un insieme di raggi infrarossi sincronizzati

2. Unità ricevente: Rileva l'integrità del modello dei raggi luminosi

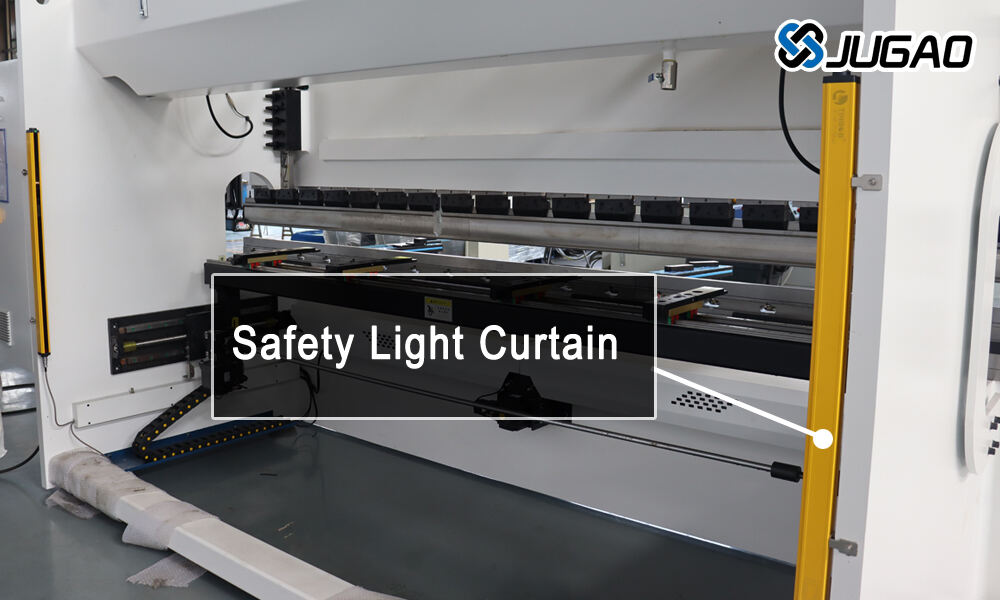

Quando installati su una piegatrice idraulica CNC, questi componenti creano un campo di rilevamento protettivo attorno all'area pericolosa. Il sistema monitora continuamente questo campo con alta frequenza (tipicamente 500-2.000 Hz). Se un oggetto interrompe i raggi luminosi - sia esso la mano dell'operatore, uno strumento o altro materiale estraneo - il sistema attiva immediatamente una risposta di sicurezza:

1. Invia un segnale di arresto al sistema di controllo della macchina conforme alla sicurezza

2. Attiva il meccanismo di frenatura dinamica della piegatrice

3. Mantiene la condizione di arresto fino al ripristino manuale

Una tendina luminosa di sicurezza è un tipo di dispositivo di protezione fotoelettrico per evitare incidenti causati dal lavoro di operatori o altre persone vicino alle macchine in movimento.

Principali Vantaggi Operativi

Le moderne tendine luminose di sicurezza offrono diversi benefici essenziali per le applicazioni su piegatrici:

1. Maggiore protezione del personale

• Previene infortuni da schiacciamento durante il ciclo di piegatura

• Elimina la necessità di protezioni fisiche che possono ostacolare il flusso di lavoro

• Rispetta gli standard di sicurezza ISO 13855 per il posizionamento

2. Maggiore efficienza produttiva

• Consente un accesso più ravvicinato dell'operatore rispetto alle barriere meccaniche

• Permette un set-up più rapido e una movimentazione più efficiente dei materiali

• Riduce i tempi di fermo rispetto ai sistemi di sicurezza tradizionali

3. Avanzate funzioni di sicurezza

• Circuiti di autodiagnosi per il monitoraggio continuo dell'affidabilità

• Funzione di muting per la movimentazione automatica dei materiali

• Zone di arresto in cascata per diversi livelli di rischio

Specificativi tecnici

Considerazioni di attuazione

L'installazione corretta richiede attenzione a diversi fattori critici:

1. Posizionamento: Deve mantenere la distanza minima di sicurezza in base ai calcoli ISO 13855

2. Allineamento: L'allineamento ottico preliminare garantisce il rilevamento ininterrotto del fascio

3. Integrazione: Deve interfacciarsi con il relè di sicurezza o il PLC della macchina

4. Test: Verifiche funzionali regolari, inclusi i cicli di test giornalieri

Le tende luminose di sicurezza per presse piegatrici idrauliche a CNC fungono da barriera protettiva, garantendo la sicurezza dell'operatore mediante il rilevamento di ostacoli. Arrestano immediatamente la macchina se viene rilevata una persona o un oggetto, riducendo al minimo gli incidenti e migliorando l'efficienza operativa. L'emettitore invia emissioni luminose al ricevitore sull'altro lato e viene così formato la zona protettiva. Non appena un ostacolo (come il dito dell'operatore o altri oggetti imprevisti) entra nella zona di protezione, la tenda luminosa invia immediatamente un segnale al controller e ferma contemporaneamente il movimento dello slider.

Conclusione

I tendaggi luminosi di sicurezza rappresentano una soluzione ingegneristica sofisticata che colma il divario tra produttività e protezione dell'operatore nelle operazioni di piegatura idraulica CNC. Implementando questi sistemi, i produttori possono raggiungere:

• Conformità agli standard di sicurezza internazionali (ISO 12100, ISO 13849)

• Riduzione degli incidenti sul lavoro e dei costi ad essi associati

• Migliore efficienza operativa grazie a un design intelligente della sicurezza

Per ottenere prestazioni ottimali, consultare sempre specialisti della sicurezza per assicurare una corretta selezione del sistema, installazione e manutenzione in base alla configurazione specifica della pressa piegatrice e ai requisiti operativi.
