Urutan pemotongan dan pembengkokan lembaran logam
Pertimbangan utama dalam pembengkan lembaran logam adalah: prinsip bahwa pembengkokan sebelumnya tidak boleh memengaruhi pembengkokan berikutnya, dan prinsip bahwa pembengkokan tidak boleh menekan cetakan atau peralatan mesin.
Berikut ini adalah penjelasan dengan merujuk pada gambar:

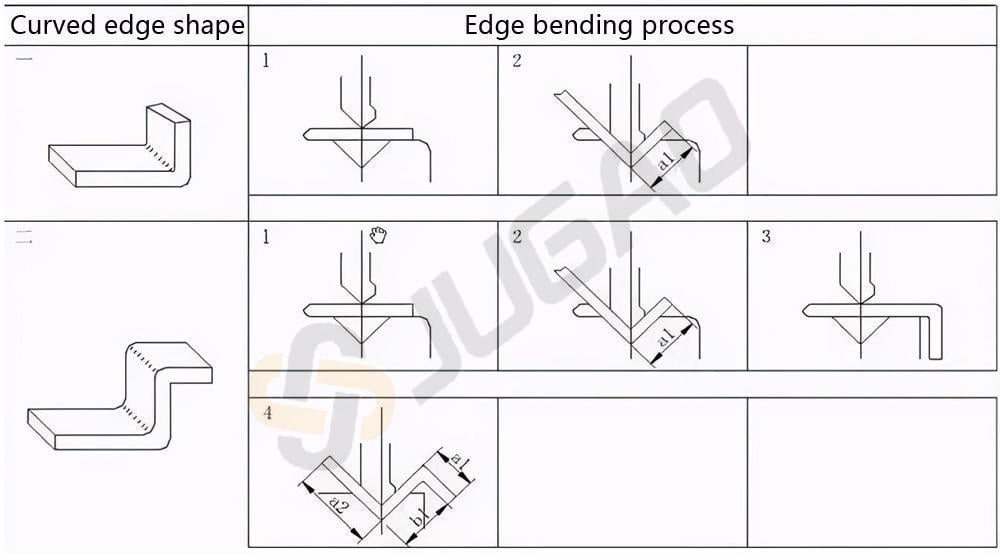

Seperti ditunjukkan pada Gambar 1 dan Gambar 2: Pembengkokan berbentuk-L terutama mempertimbangkan ukuran pembengkokan minimum; pembengkokan berbentuk-Z terutama mempertimbangkan ukuran pembengkokan minimum dan tinggi minimum pada pembengkokan terbalik.

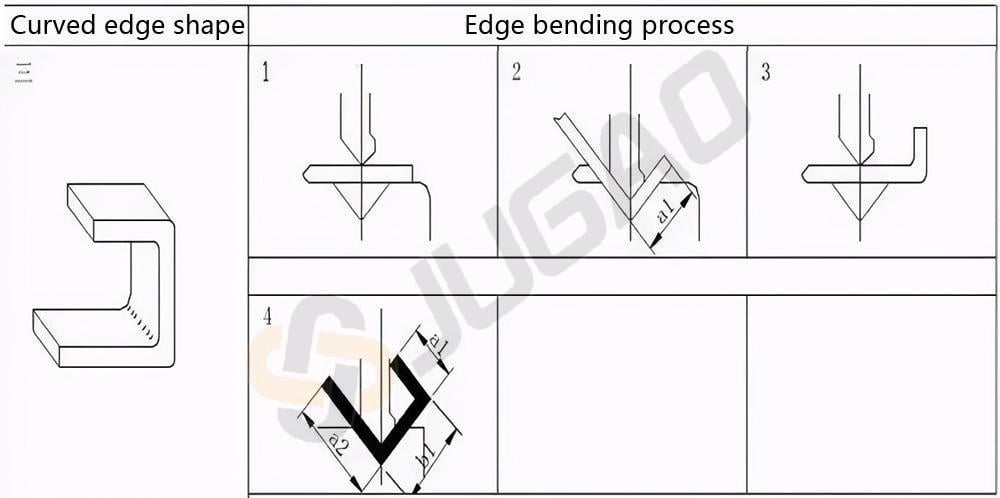

Seperti ditunjukkan pada Gambar 3: Saat membengkokkan baja kanal, pertimbangan utama adalah rasio dimensi b1 terhadap dimensi a1. Setelah dibengkokkan, lipatan pertama tidak boleh bertabrakan dengan die pembengkokan atas.

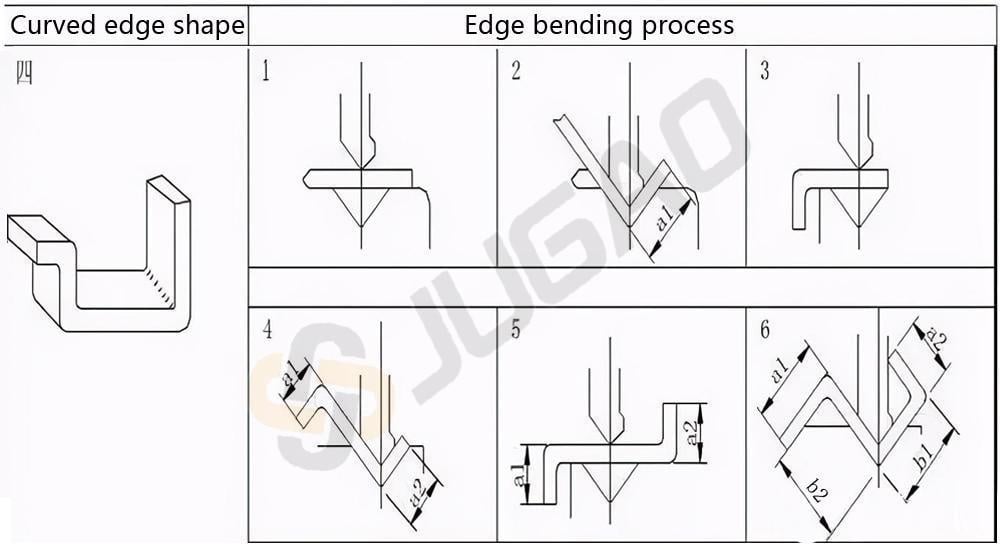

Seperti ditunjukkan pada Gambar 4: Pembengkokan ini memerlukan pertimbangan berbagai faktor yang muncul pada Gambar 1, 2, dan 3. Perhatikan posisi tangan yang memegang benda kerja pada langkah 5 untuk menghindari jari terjepit.

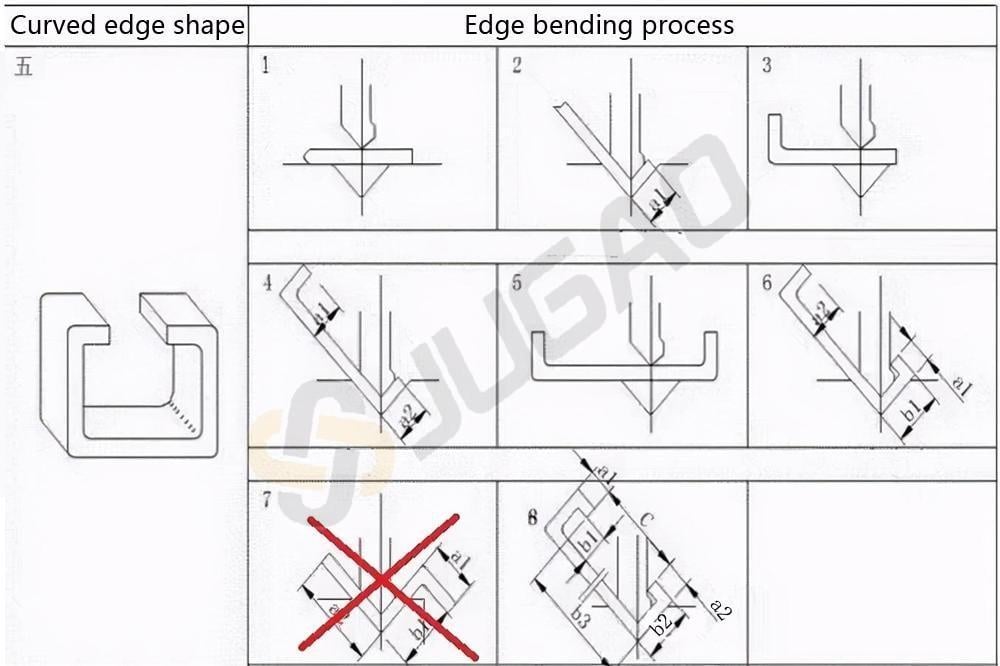

Seperti ditunjukkan pada Gambar 5: Langkah 7 tidak benar dan tidak diperlukan, sehingga harus dihapus.

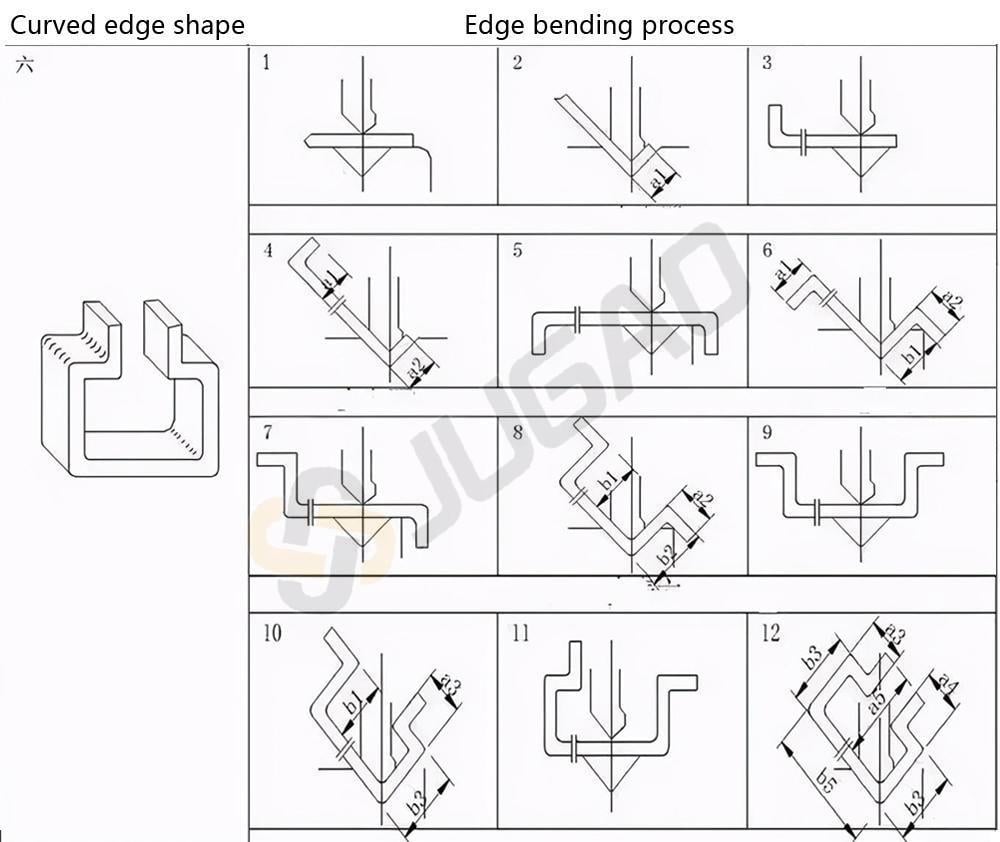

Seperti ditunjukkan pada Gambar 6: Perhatikan bahwa panjang langkah terakhir, b5, relatif panjang. Setiap lipatan tidak boleh bertabrakan dengan cetakan, apalagi masuk ke dalam cetakan. Pengecualian berlaku untuk cetakan khusus.
Seperti ditunjukkan pada Gambar 7: Jenis lipatan ini merupakan bentuk umum yang digunakan untuk pengaku (reinforcing ribs), dan urutan pembengkokannya harus dipelajari.

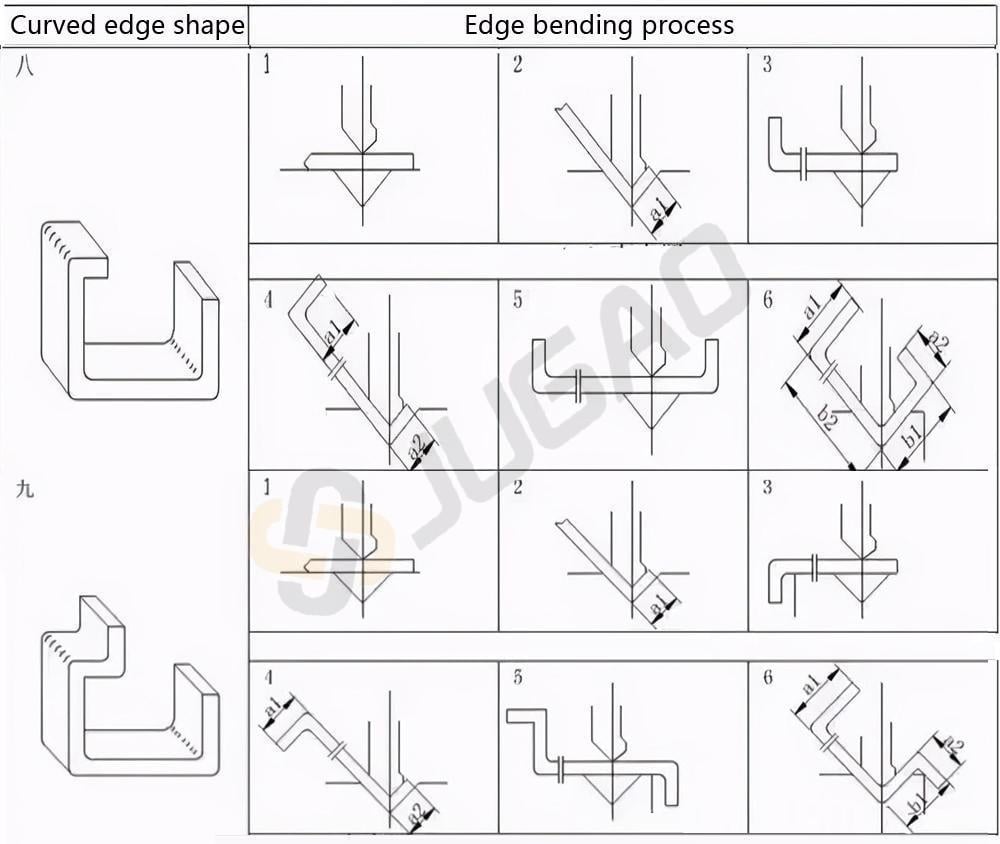

Gambar 8 dan 9 menunjukkan urutan pembengkokan di atas; jika Anda memahaminya, hal ini seharusnya tidak sulit.
Gambar 10 telah dihapus karena bentuk lentur diulang dan gambar utama tidak sesuai dengan diagram urutan lentur.

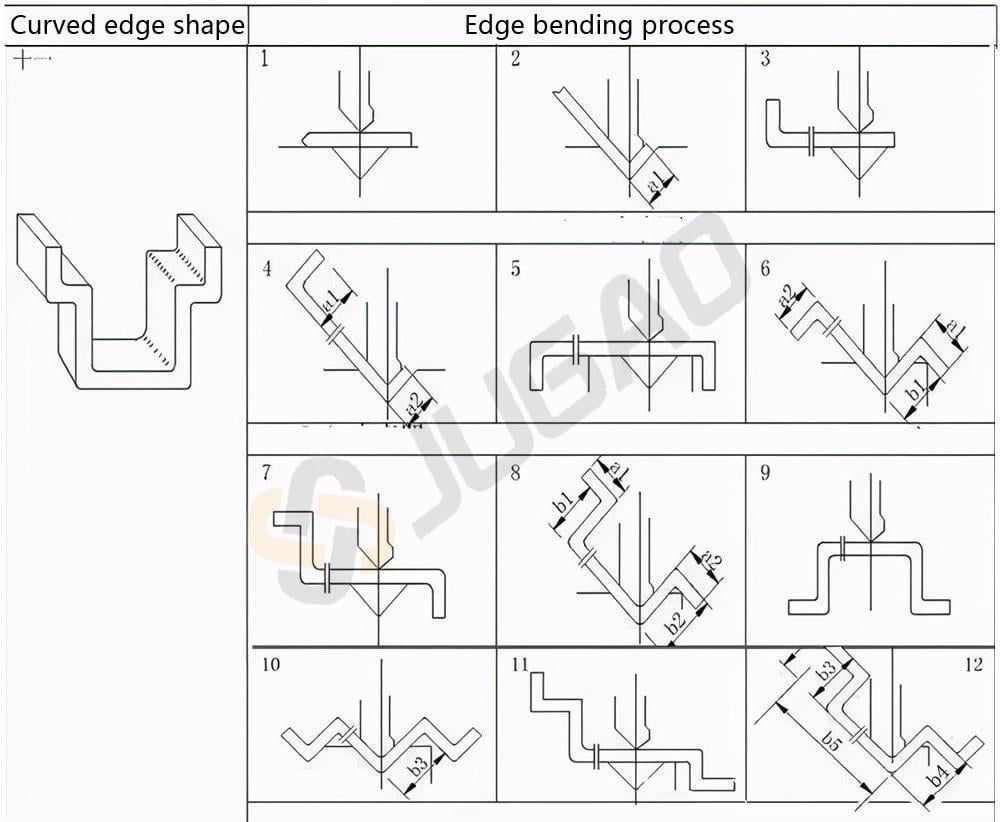

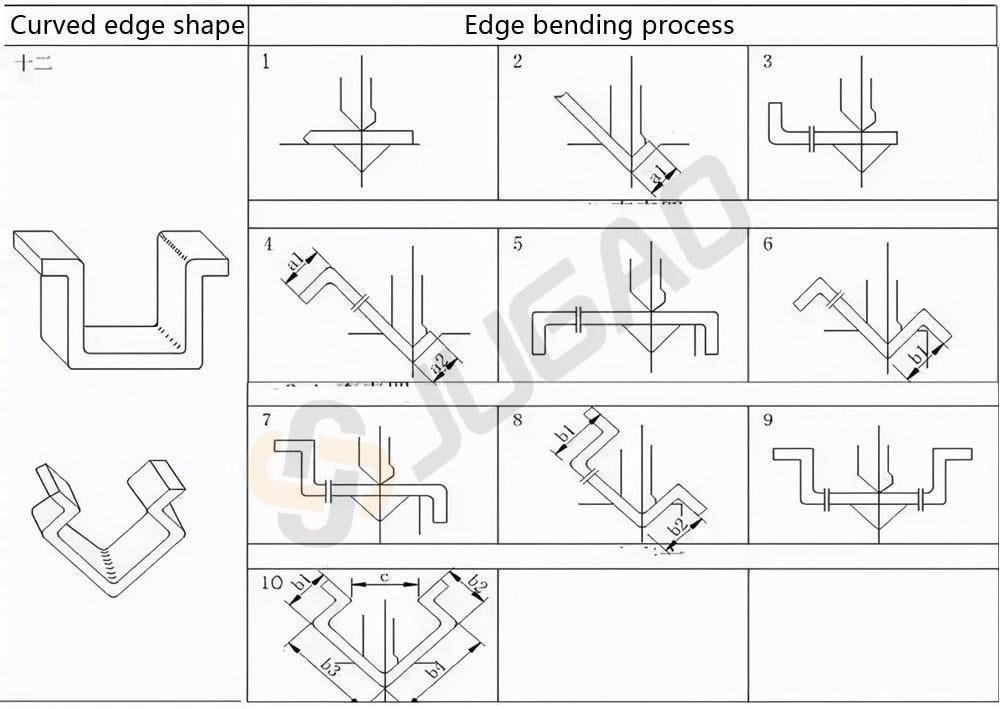

Seperti ditunjukkan pada Gambar 11: Meskipun terdapat banyak langkah, proses lentur sebenarnya tidaklah sulit. Perhatikan kawat yang putus, renungkan, dan Anda akan memahaminya. Proses ini sangat sederhana.
Pembengkokan logam lembaran memerlukan pengalaman; perhatikan bagaimana pekerja berpengalaman membengkokkan pelat dan alasan mereka melakukannya dengan cara tersebut. Untuk mengetahui lebih lanjut mengenai mesin pembengkok atau proses pembengkokan, silakan hubungi tim JUGAO CNC MACHINE kami.
