Ռոլագրիչ

Պլաստինների գլանավորման մեքենան հիմնականում բաղկացած է մի շարք հիմնարար մասերից, որոնք միասին աշխատելով իրականացնում են մետաղային թիթեղների ծռման գործընթացը: Ստորև ներկայացված է պլաստինների գլանավորման մեքենայի հիմնական մասերի և դրանց ֆունկցիաների նկարագրությունը:

1. Գլանների համակարգ

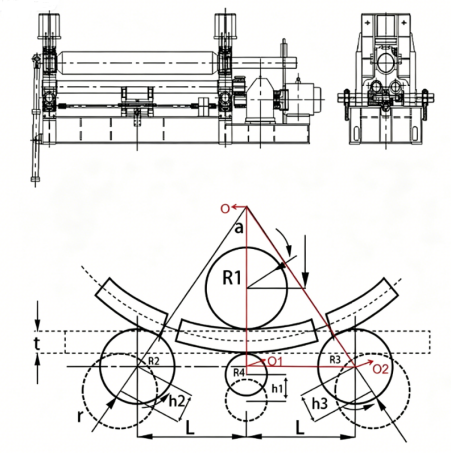

Գլանների համակարգը պլաստինների գլանավորման մեքենայի կարևորագույն մասն է գլանվածք մեքենա, որը պատասխանատու է տարբեր մոմենտների և ճնշումների կրման ու փոխանցման համար: Լիստային գլանավորման մեքենաները սովորաբար օգտագործվում են թերթավոր մետաղի (օրինակ՝ ստալի թիթեղներ, ալյումինե թիթեղներ և այլն) պտտման միջոցով դրանց ձևավորման համար ցանկալի կորագիծ կամ աղեղաձև կառուցվածքների: Գլանավորման համակարգի ֆունկցիան և կառուցվածքը կարևորագույն նշանակություն ունեն մեքենայի աշխատանքի և արդյունավետության համար:

Լիստային գլանավորման մեքենայի գլանավորման համակարգի կազմ:



Լիստային գլանավորման մեքենայի գլանավորման համակարգը հիմնականում ներառում է հետևյալ մասերը.

· Գլաններ (կամ ռոլիկներ). Սովորաբար պատրաստված են բարձր ամրության նյութերից և ծառայում են թերթավոր մետաղի ուղղակի սեղմման ու ծռման համար: Գլանների չափսերն ու ձևը պետք է նախագծվեն՝ հիմնվելով թերթավոր մետաղի հաստության և լայնության վրա:

· Հենարաններ. Հենարանները սովորաբար տեղադրվում են գլանի երկու ծայրերում՝ գլանի պտտման հենման և գլանի ու շրջանակի միջև ճշգրիտ համատեղման ապահովման համար:

· Շարժիչավոր մեխանիզմ. Ներառում է էլեկտրաշարժիչ, մեղմացուցիչ և այլն, որոնք ժապավենի կամ ատամնավոր փոխանցման համակարգի միջոցով մատակարարում են ուժ թասին և կարգավորում նրա պտտման արագությունն ու ուղղությունը:

· Ճնշման համակարգ. Ապահովում է գլանավորման ճնշումը հիդրավլիկ կամ մեխանիկական միջոցներով՝ ապահովելու համար, որ թերթավոր նյութը հարմարավետ մտնի գլանների մեջ և ենթարկվի ճիշտ գլանավորման:

· Կարգավորման սարք. Տարբեր հաստության թերթերին հարմարվելու համար գլանավոր տրանսպորտյորի համակարգը հաճախ պահանջում է կարգավորման սարք՝ գլանների միջև եղած բացվածքի և անկյան կարգավորման համար:

· Անվտանգության սարքեր. Օպերացիայի ընթացքում անսովոր իրավիճակների կանխարգելման համար գլանավոր համակարգերը սովորաբար սարքավորված են անվտանգության սարքերով, ինչպես օրինակ՝ վերաբեռնման պաշտպանության և ջերմաստիճանի կարգավորման համակարգերով:

 Հիմնական տեխնիկական պարամետրեր

· Պտտվող գլանների նյութը և կարծրությունը. Դրանք պետք է բավարարեն որոշակի ամրության և մաշվածության դիմացկունության պահանջներին՝ ապահովելու համար պտտվող գլանների երկարատև և կայուն աշխատանքը:

· Կարգավորման ճշգրտությունը. Ռոլիկային տրանսպորտյորի համակարգի կարգավորման ճշգրտությունը ուղղակիորեն ազդում է գլանավորվող թիթեղի արդյունքի և արտադրանքի որակի վրա:

· Բեռնափոխադրման մեթոդը և հզորության փոխանցումը. Ընտրեք համապատասխան բեռնափոխադրման սարք և փոխանցման համակարգ՝ ապահովելու շահագործման ընթացքում կայունությունն ու կարգավորելիությունը:

Թիթեղների գլանավորման մեքենաների տարածված տեսակները

Երեք ռոլիկային, չորս ռոլիկային և այլ տեսակի ռոլիկային համակարգերը մի փոքր տարբերվում են իրենց դիզայնով՝ բավարարելու տարբեր արտադրական պահանջները:

2. Շարժիչի համակարգ

Թիթեղների գլանավորման մեքենայի փոխանցման համակարգը հիմնական բաղադրիչ է, որը ապահովում է հարթ և կայուն գլանավորումը: Դրա հիմնական խնդիրներն են՝ հզորության մատակարարումը, ռոլիկների շարժման կառավարումը և ռոլիկների միջև ճնշման համաժամանակյանության, ճշգրտության և կարգավորելիության ապահովումը: Թիթեղների գլանավորման մեքենայի փոխանցման համակարգը ներառում է մի քանի մաս, որոնք սովորաբար ներառում են շարժիչ, մեղմացնող, փոխանցման սարք, միացման սարք և կառավարման համակարգ:

Թիթեղների գլանավորման մեքենայի փոխանցման համակարգի բաղադրությունը

Պլաստինների գլանման մեքենայի փոխանցման համակարգի հիմնական բաղադրիչները.

1) Շարժիչ

Էլեկտրաշարժիչը շարժման համակարգի հիմնարար բաղադրիչն է, որը մատակարարում է հիմնական շարժառաջացնող ուժը:

Ընդհանուր շարժիչների տեսակներն են.

· Մեկուսացված հոսանքի (AC) շարժիչներ՝ ապահովում են լավ կայունություն և տնտեսականություն և հարմար են ավանդական պլաստինների գլանման մեքենաների մեծամասնության համար:

· Հաստատուն հոսանքի (DC) շարժիչներ՝ շատ լավ արագության կարգավորման հնարավորության շնորհիվ լայնորեն օգտագործվում են ճշգրիտ արագության կարգավորում պահանջող կիրառումներում:

· Փոփոխական հաճախականության շարժիչ՝ հաճախականության փոխակերպիչի հետ միասին օգտագործելիս շարժիչի արագությունը կարող է ճշգրիտ կարգավորվել, ապահովելով ավելի ճշգրիտ արագության կառավարում:

2) Արագության նվազեցնող մեխանիզմ

Արագության նվազեցնող մեխանիզմի ֆունկցիան շարժիչի արագությունը նվազեցնելն է, ելքային մեծացված պտտման մոմենտի ստացումը և թմբուկի առանցքի պտտման համապատասխան արագությամբ ապահովումը: Սովորաբար այն միացված է շարժիչին:

Ընդհանուր արագության նվազեցնող մեխանիզմներն են.

· Արագության իջեցնող մեխանիզմներ. Ապահովում են մեծ ելքային պտտման մոմենտ և հարմար են բարձր բեռնվածության աշխատանքային միջավայրերի համար:

· Որմնային արագության իջեցնող մեխանիզմները հարմար են մեծ փոքրացման հարաբերություն պահանջող կիրառումների համար և ունեն համեմատաբար կոմպակտ կառուցվածք:

· Պլանետային արագության իջեցնող մեխանիզմներ. Ապահովում են բարձր էֆեկտիվություն և ճշգրիտ կառավարում, հարմար են բարձր արագության և բարձր պտտման մոմենտի պահանջներ ունեցող համակարգերի համար:

3) Փոխանցման սարք

Փոխանցման սարքը պատասխանատու է արագության իջեցնող մեխանիզմից ստացված հզորության փոխանցման համար դրամային առանցքին:

Ընդհանուր փոխանցման եղանակներն են.

· Շաղթայավոր փոխանցում. Շաղթայավոր փոխանցումը լայնորեն օգտագործվում է շատ մեծ սայլակներում և ունի բարձր էֆեկտիվություն և բեռնվածության դիմացկունություն:

· Շղթայավոր փոխանցում. հարմար է փոքր և միջին չափսի սայլակների համար, ունի որոշակի հարվածային դիմացկունություն:

· Գոտիավոր փոխանցում. հաճախ օգտագործվում է ցածր հզորության սարքավորումներում, ապահովում է լավ ճկունություն և մեկուսացում:

4) Միացնող սարք

Միացման սարքերը օգտագործվում են շարժիչի միավորը միացնելու համար ռոլիկային համակարգի պտտվող առանցքի հետ՝ պտտման կայունությունն ապահովելու համար:

Միացման սարքերի տարածված տեսակներն են.

· Էլաստիկ միացման սարքերը ունեն լավ հարվածային կլանման և մեղմացման ազդեցություն, որոնք կարող են նվազեցնել համակարգի տատանումները:

· Կոշտ միացման սարքերը հարմար են բարձր ճշգրտություն Rich պահանջող կիրառումների համար և կարող են ապահովել փոխանցման համակարգի համաժամանակյան աշխատանքը:

· Համատարած միացման սարքեր. հարմար են մեծ անկյուններով հզորության փոխանցում Rich պահանջող համակարգերի համար:

5) Վերահսկման համակարգ

Վերահսկման համակարգը թիթեղների գլանման մեքենայի փոխանցման համակարգում կարևոր դեր է խաղում՝ որոշելով թիթեղների գլանման մեքենայի ռոլիկների արագությունը, ուղղությունը և ճնշումը ներառյալ այլ վերահսկման պարամետրեր:

Վերահսկման տարածված եղանակներն են.

· PLC վերահսկման համակարգ. ծրագրավորելի տրամաբանական վերահսկիչի (PLC) վրա հիմնված համակարգ, որն ունի բարձր աստիճանի ինքնատիպավորում և կարող է իրականացնել բարդ վերահսկման տրամաբանություն:

· Հաճախականության փոխարկիչ. Շարժիչի հետ միասին օգտագործվում է շարժիչի արագությունը հաճախականությունը կարգավորելով հարմարեցնելու համար, ինչի շնորհիվ կարգավորվում է թմբուկի արագությունը:

· Հիդրավլիկ կառավարման համակարգ. օգտագործվում է վերևի և ստորին վահանակների միջև ճնշումը կարգավորելու համար՝ նյութի մշակման որակը ապահովելու նպատակով:

6) Անվտանգության պաշտպանության համակարգ

Պլաստիկացման սարքերի աշխատանքի ժամանակ օպերատորի անվտանգությունը ապահովելու համար դրանք սովորաբար սարքավորված են որոշ անվտանգության պաշտպանության սարքերով, օրինակ.

· Վերաբեռնման պաշտպանության սարք. Երբ բեռնվածությունը գերազանցում է սարքի թույլատրելի բեռնվածության սահմանը, այն ավտոմատաբար կանգնում է աշխատանքից՝ սարքի վնասվելու վտանգը կանխելու համար:

· Ջերմաստիճանի սենսոր. Հսկում է շարժիչի և մեղմացնողի ջերմաստիճանը՝ գերտաքացման կանխարգելման համար:

· Ավտոմատ կանգնեցման սարք. Սարքի խափանման կամ վտանգավոր իրավիճակի առաջացման դեպքում այն անմիջապես կտրում է մատակարարվող էլեկտրական հոսանքը՝ օպերատորի անվտանգությունը ապահովելու նպատակով:

Բեռնատար համակարգի աշխատանքի սկզբունք

Շարժիչը մեղմացնողի միջոցով նվազեցվում է իր պտտման արագությամբ և ապահովում է բավարար պտտման մոմենտ:

Փոխանցման սարքերը (օրինակ՝ ատամնավոր փոխանցումներ, շղթաներ և ժապավեններ) հզորությունն են փոխանցում ռոլիկներին։

Միացման սարքը արդյունավետ կերպով միացնում է հզորության աղբյուրը, ապահովելով թմբուկի հարթ աշխատանքը։

Կառավարման համակարգը հսկում է և ճշգրտում է տարբեր պարամետրեր, ինչպես օրինակ՝ ռոլիկների արագությունը և ճնշումը, որպեսզի ապահովվի թիթեղների գլանման մեքենայի աշխատանքային ճշգրտությունն ու արդյունավետությունը։

Շարժիչային համակարգերի տարածված տեսակները

Մեկ շարժիչով շարժում. հարմար է փոքր թիթեղների գլանման մեքենաների կամ ցածր բեռնվածության կիրառումների համար։

Երկու շարժիչով շարժում. օգտագործվում է միջին և մեծ թիթեղների գլանման մեքենաների համար, որոնք պահանջում են մեծ հզորություն և կայունություն, իսկ երկու շարժիչների միջոցով ձեռք է բերվում լավագույն հզորության բաշխումը։

Հիդրավլիկ շարժում. հաճախ օգտագործվում է հաստ թիթեղների գլանման մեքենաներում, որտեղ հիդրավլիկ համակարգը կարող է ապահովել մեծ հզորության ելք։

Հիմնական տեխնիկական պահանջները

· Խուսափել թիթեղների գլանման մեքենայի անբավարար հզորությունից կամ գերբեռնվածությունից։

· Արագության միջակայք. շարժիչային համակարգի արագության միջակայքը պետք է կարողանա ծածկել թիթեղների գլանման մեքենայի տարբեր աշխատանքային պայմանների պահանջները։

· Սինխրոնացում. Մասնավորապես՝ բազմավերանային համակարգերում վերանների սինխրոնացումը հատկապես կարևոր է հարթ և արդյունավետ աշխատանքային գործընթացի ապահովման համար։

Տախտակամշակման մեքենայի շարժիչ համակարգի նախագծումն ու ընտրությունը ուղղակիորեն ազդում են մեքենայի արդյունավետության, աշխատանքային ցուցանիշների և ծառայության ժամկետի վրա։ Հետևաբար՝ համակարգի ընտրության ժամանակ անհրաժեշտ է հաշվի առնել կոնկրետ կիրառման պահանջները, մշակվող նյութերը և արտադրական միջավայրը։



3. Hidrolik sistem

Տախտակամշակման մեքենայի հիդրավլիկ համակարգը կարևորագույն բաղադրիչ է, որը հիմնականում պատասխանատու է վերանների ճնշման ճշգրտման և կառավարման, վերանների միջև բացվածքի կարգավորման և շահագործման ընթացքում ճշգրտությամբ կատարվող մեխանիկական ճշգրտումների համար։ Հիդրավլիկ համակարգը մեծ ուժ է տրամադրում, ինչը հնարավորություն է տալիս տախտակամշակման մեքենային կատարել մետաղական թիթեղների բարձր ճնշման տակ ձևավորում և ծռում։

Հիդրավլիկ համակարգի ֆունկցիան

Տախտակամշակման մեքենայի հիդրավլիկ համակարգի հիմնական ֆունկցիաներն են՝

· Կարգավորեք վահանակների միջև եղած ճնշումը. որպեսզի թերթավոր նյութը հարթ մտնի վահանակների մեջ՝ ճշգրիտ ծռման համար:

· Վահանակների միջև եղած բացվածքի կարգավորում. մշակման պահանջներին համապատասխանելու համար տարբեր հաստության թիթեղների համար անհրաժեշտ է կարգավորել վահանակների միջև եղած բացվածքը: Հիդրավլիկ համակարգը կարող է ճշգրիտ կառավարվել տարբեր հաստությունների համար:

· Ճնշման և մեխանիկական ազդեցության ճշգրիտ կառավարում. հիդրավլիկ համակարգը կարող է ապահովել բարձր ճնշում և կարգավորվել շատ ճշգրիտ՝ բավարարելու տարբեր նյութերի մշակման տարբեր պահանջները:

Թիթեղների գլանավորման մեքենայի հիդրավլիկ համակարգի կազմը

Թիթեղների գլանավորման մեքենայի հիդրավլիկ համակարգի հիմնական բաղադրիչները.

1) Հիդրավլիկ պոմպ

· Գործառույթ.

Հիդրավլիկ պոմպը հիդրավլիկ համակարգի հիմնական բաղադրիչն է, որը պատասխանատու է հիդրավլիկ յուղի հոսքի համար անհրաժեշտ ուժի մատակարարման համար և ապահովում է, որ համակարգում եղած հիդրավլիկ յուղը արդյունավետ փոխանցի ճնշումը:

· ប្រភេទ:

Ընդհանուր հիդրավլիկական պոմպերն են՝ ատամնավոր պոմպերը, թիթեղավոր պոմպերը և փուլային պոմպերը: Տարբեր տեսակի պոմպերը հարմարեցված են տարբեր աշխատանքային ճնշման և հոսքի պահանջներին:

2) Հիդրավլիկական գլան

· Գործառույթ.

Հիդրավլիկական գլանը հիդրավլիկական համակարգի կատարող մեխանիզմ է, որը օգտագործվում է հիդրավլիկական էներգիան մեխանիկական էներգիայի վերափոխելու համար՝ կատարելու ռոլիկների ճնշման և ռոլիկների միջև ընկած տարածության ճշգրտման նման գործողություններ:

· Structure:

Հիդրավլիկական գլանը բաղկացած է գլանի մարմնից, փուլայից, փուլայի ձողից, սեղմանիչներից և այլ մասերից: Երբ հիդրավլիկական յուղը մտնում է հիդրավլիկական գլանի մեջ, այն շարժում է փուլան գծային ուղղությամբ, ինչի շնորհիվ շարժվում են ռոլիկները կամ այլ մասերը՝ կատարելով համապատասխան շարժումներ:

3) Հիդրավլիկական կափարիչներ

· Գործառույթ.

Հիդրավլիկական կափարիչները օգտագործվում են հիդրավլիկական յուղի հոսքի ուղղության, հոսքի արագության և ճնշման վերահսկման համար: Դրանք հիդրավլիկական համակարգերի կարևորագույն վերահսկման բաղադրիչներն են, որոնք ապահովում են համակարգի անհրաժեշտ ճնշումն ու հոսքի արագությունը:

· ប្រភេទ:

Ընդհանուր հիդրավլիկական փականները ներառում են ստուգման փականներ, անվտանգության փականներ, սահմանափակիչ փականներ, ճնշման կարգավորման փականներ և ուղղության փականներ: Այս փականները կարգավորում են հիդրավլիկական յուղի հոսքը և ապահովում են համակարգի կայուն աշխատանքը:

4) Հիդրավլիկական յուղի տանկ

· Գործառույթ.

Հիդրավլիկական յուղի տանկերը օգտագործվում են հիդրավլիկական յուղը պահելու և սառեցնելու, ինչպես նաև զտելու համար: Տանկերը սովորաբար նախագծված են օդափոխման սարքերով, յուղի մակարդակի հայտնաբերման սարքերով, զտման համակարգերով և այլն, որպեսզի ապահովվի հիդրավլիկական համակարգի մաքրությունը և նորմալ աշխատանքը:

· Հիդրավլիկական յուղ.

Հիդրավլիկական յուղի ընտրությունը կարևոր է. այն պետք է ունենա հիասքանչ շարժաբանական հատկություններ, կոռոզիայի դեմ դիմացկունություն և բարձր ջերմաստիճանների դեմ դիմացկունություն:

5) Հիդրավլիկական մայրուղիների համակարգ

· Գործառույթ.

Հիդրավլիկական մայրուղիները միացնում են տարբեր բաղադրիչներ, ինչպես օրինակ՝ հիդրավլիկական պոմպերը, հիդրավլիկական շարժիչները և հիդրավլիկական փականները, որպեսզի ապահովվի հիդրավլիկական յուղի անխափան հոսքը:

· Մայրուղիների նախագծում.

Նախագծման ժամանակ պետք է հաշվի առնել հիդրավլիկ յուղի հոսքի դիմադրությունը, խողովակների ճնշման դիմադրությունը և հոսքի ռիսկերը:

6) Հիդրավլիկ կառավարման համակարգ

· Գործառույթ.

Հիդրավլիկ կառավարման համակարգը պատասխանատու է հիդրավլիկ բաղադրիչների շարժման կառավարման համար: Այն սովորաբար օգտագործվում է PLC-ի (ծրագրավորելի տրամաբանական կառավարիչ) կամ հատուկ հիդրավլիկ կառավարչի հետ միասին՝ հիդրավլիկ պարամետրերը ճշգրիտ կարգավորելու համար ավտոմատացված համակարգի միջոցով:

· հատկանիշներ՝

Ժամանակակից թիթեղագլանավորման մեքենաները սովորաբար սարքավորված են թվային կառավարման համակարգերով, որոնք թույլ են տալիս ճշգրիտ կառավարել և կարգավորել հիդրավլիկ համակարգը՝ ապահովելով արդյունավետ և ճշգրիտ աշխատանք:

Թիթեղագլանավորման մեքենայի հիդրավլիկ համակարգի աշխատանքային սկզբունքը

Հիդրավլիկ յուղը ծախսվում է և ճնշման տակ է դրվում հիդրավլիկ պոմպի կողմից, որից հետո հիդրավլիկ յուղը մատակարարվում է համակարգի տարբեր բաղադրիչներին, օրինակ՝ հիդրավլիկ շարժիչներին և հիդրավլիկ կափարիչներին:

Հիդրավլիկ փականները համաձայն համակարգի պահանջների կարգավորում են հիդրավլիկ յուղի հոսքը, ուղղությունը և ճնշումը՝ ապահովելով հիդրավլիկ յուղի արդյունավետ հաղորդումը կատարող սարքերին (օրինակ՝ հիդրավլիկ շարժիչներին) ճշգրիտ գործառույթների համար։

Հիդրավլիկ շարժիչները հիդրավլիկ յուղի ազդեցությամբ ստեղծում են գծային շարժում, օրինակ՝ վերահսկելով վահանակների միջև ճնշումը կամ վերահսկելով վահանակների միջև բացվածքը։ Հիդրավլիկ համակարգը կարող է ճշգրիտ կարգավորել ճնշումը և դիրքը՝ համաձայն սալիկի հաստության և մշակման պահանջների։

Առաջադրանքն ավարտելուց հետո հիդրավլիկ յուղը վերադառնում է տանկի մեջ, իսկ համակարգի ջերմաստիճանը և յուղի մակարդակը հսկվում են՝ հիդրավլիկ համակարգի կայունությունն ապահովելու համար։

Հիդրավլիկ համակարգերի տարածված տեսակներ

Մեկ ուղղությամբ աշխատող հիդրավլիկ շարժիչի համակարգ.

Ընդհանուր առմամբ օգտագործվում է այն դեպքերում, երբ ուժը անհրաժեշտ է միայն մեկ ուղղությամբ, հաճախ օգտագործվում է պարզ վահանակների կարգավորման և ճնշման վերահսկման համար։

Երկու ուղղությամբ աշխատող հիդրավլիկ շարժիչի համակարգ.

Այն կարող է ուժ գործադրել երկու ուղղությամբ, ինչը այն հարմարեցնում է ճշգրիտ ճշգրտման և երկու ուղղությամբ կառավարման պահանջվող կիրառումների համար: Այն լայնորեն օգտագործվում է գլանավոր տրանսպորտյորների ճշգրտման և թիթեղագլանավոր մեքենաների ճնշման ճշգրտման մեջ:



Հիդրավլիկ համակարգերի առավելությունները թիթեղագլանավոր մեքենաներում

· Բարձր արդյունավետություն. Հիդրավլիկ համակարգերը կարող են ապահովել բարձր հզորության խտություն և փոքր տարածքում ապահովել բավարար հզորություն:

· Ճշգրիտ կառավարում. Հիդրավլիկ համակարգը կարող է շատ ճշգրիտ կառավարել ճնշումը, արագությունը և դիրքը՝ հարմարվելով տարբեր հաստության և նյութից պատրաստված թիթեղներին:

· Արագ պատասխան. Հիդրավլիկ համակարգը ունի արագ պատասխանման արագություն և կարող է արագ ճշգրտել գլանների ճնշումը և միջանկյալ տարածությունը, ինչը բարձրացնում է արտադրության արդյունավետությունը:

· Բարձր հավանականություն. Հիդրավլիկ համակարգերը ունեն պարզ կառուցվածք, կայուն աշխատանք և սովորաբար ուժեղ բեռնվածության կրման ունակություն:

Հիդրավլիկ համակարգի սպասարկում և նախազգուշացումներ

· Հիդրավլիկ յուղի ընտրություն. Համոզվեք, որ օգտագործվում է համապատասխան հիդրավլիկ յուղը, և ստուգեք յուղի որակը աղտոտման կամ վատացման խուսափելու համար:

· Յուղի համակարգի պարբերաբար ստուգում. Ստուգեք մայրուղիները, կափարիչները և միացումները՝ հատակային հոսքերի և խցանումների կանխարգելման, ինչպես նաև համակարգի արդյունավետ աշխատանքի ապահովման համար:

· Ստուգեք հիդրավլիկ շարժիչների և պոմպերի աշխատանքային վիճակը. Պարբերաբար ստուգեք հիդրավլիկ շարժիչների լարվածությունը և հիդրավլիկ պոմպերի աշխատանքային վիճակը, և ժամանակին վերանորոգեք կամ փոխարինեք խափանված մասերը:

Տախտակի գլանավորման մեքենայի հիդրավլիկ համակարգը կատարում է կարևորագույն դեր՝ ազդելով ոչ միայն մեքենայի աշխատանքային ցուցանիշների, այլև արտադրության արդյունավետության և արտադրանքի որակի վրա:

կառավարման համակարգ

Կառավարման համակարգը տախտակի գլանավորման մեքենայի հիմնական մասն է, որը օգտագործվում է յուրաքանչյուր բաղադրիչի շարժման և աշխատանքային վիճակի ճշգրտման համար:

Ավտոմատացման աստիճանի հիման վրա կառավարման համակարգերը դասակարգվում են հետևյալ կերպ.

· Ձեռքով կառավարում. Շարժիչի դիրքի և ճնշման ճշգրտումը իրականացվում է մեխանիկական մակերեսի կամ կոճակի միջոցով:

· Կիսաավտոմատ կառավարում. Ապահովված է պարզ էլեկտրոնային կառավարման սարքով, որի մի շարք պարամետրեր կարելի է նախնական սահմանել:

· Թվային կառավարման համակարգ (CNC). Ծրագրավորելի կառավարում, որը թույլ է տալիս իրականացնել ավտոմատ գործողություն՝ մուտքագրելով պարամետրեր (օրինակ՝ թիթեղի հաստություն, ծռման շառավիղ), և հարմար է բարդ ձևերի մշակման համար:

5. Շրջանակ և հիմք

Շրջանակն ու հիմքը թիթեղների գլանման մեքենայի հիմնական սեղմատակարար կառուցվածքներն են, որոնք ապահովում են սարքավորման կայունությունն ու ճշգրտությունը: Դրանց հատկանիշներն են.

· Բարձր ամրության դիզայն. Սովորաբար պատրաստված է լիցքավորված պողպատից կամ եռացված պողպատե կառուցվածքից և կարող է դիմանալ բարձր բեռնվածքների:

· Բարձր կոշտություն. Նվազեցնում է սարքավորման աշխատանքի ժամանակ առաջացող թափահարումներն ու դեֆորմացիան:

· Կայուն հիմքը սարքավորման տեղադրման և ամրացման համար հիմք է ստեղծում:

6. Մուտքային և ելքային սարքեր

Մուտքային և ելքային սարքերը օգտագործվում են թիթեղների բեռնման և վերջնական արտադրանքի հանման աջակցման համար, ինչը նվազեցնում է ձեռքով կատարվող գործողությունները և բարձրացնում է արդյունավետությունը:

· 프로그րամավորման սարք: ներառյալ կոնվեյերային ժապավեններ կամ ռոլիկներ՝ թիթեղավոր մետաղի սարքի մեջ մուտքը հեշտացնելու համար։

· Արտաբեռնման սարք. Որոշ թիթեղավոր մետաղի գլանավորման սարքեր սարքավորված են ավտոմատ արտաբեռնման համակարգերով ավարտված արտադրանքի հեռացումը հեշտացնելու համար։

7. Սահմանափակման և ճշգրտման սարքեր

· Սահմանափակման սարք՝ օգտագործվում է սայլակի դիրքը վերահսկելու և մշակման ընթացքում սայլակի շեղումը կանխելու համար։

· Ճշգրտման սարք՝ ճշգրտում է թիթեղավոր մետաղի սկզբնական դիրքը՝ ծալման ճշգրտությունը ապահովելու համար։

8. Պարաֆինավորման և սառեցման համակարգ

Պարաֆինավորման և սառեցման համակարգերը օգտագործվում են սարքավորման շարժվող մասերի պաշտպանության և դրանց ծառայության ժամկետի երկարաձգման համար։

· Խողանավորման համակարգ՝ շարունակաբար մատակարարում է խողանավորման յուղ ռոլիկների և ատամնավոր փոխանցման մեխանիզմների նման կրիտիկական մասերին՝ շփման նվազեցման համար։

· Օхլացման համակարգ՝ հիդրավլիկ համակարգի և շարժիչի օхլացման համար օգտագործում է հեղուկ կամ օդափոխիչ՝ գերտաքացման կանխման համար։

9. Անվտանգության պաշտպանական սարքեր

Օպերատորների և սարքավորումների անվտանգությունն ապահովելու համար թիթեղների գլանման սարքը սարքավորված է տարբեր պաշտպանական սարքերով, այդ թվում՝

· Ավտոմատ կանգնեցման կոճակ՝ արտակարգ իրավիճակում արագ կանգնեցնում է սարքավորումը։

· Պաշտպանական ծածկույթ՝ ծածկում է վտանգավոր գոտիները՝ օպերատորների դրանց հետ շփվելու կանխման համար։

· Վերաբեռնման պաշտպանություն՝ սարքավորման բեռնվածությունը գերազանցելու դեպքում ավտոմատ կերպով անջատվում է։

10. Լրացուցիչ ֆունկցիոնալ սարքեր

Կախված կոնկրետ պահանջներից՝ թիթեղների գլանման սարքերը կարող են լրացուցիչ սարքերով լրացվել, օրինակ՝

· Կոնաձև գլանման սարք՝ մշակված է կոնաձև մասերի մշակման համար։

· Չափման համակարգ՝ թերթավոր նյութի ծռման շառավղի և ձևի իրական ժամանակում հսկում:

· Ավտոմատ կենտրոնացման համակարգ՝ ապահովում է թերթավոր նյութի մշտական կենտրոնավորումը մշակման ընթացքում:



11. Ամփոփում

Պլաստինային ծռիչ մեքենայի հիմնական բաղադրիչներն են՝ ռոլիկային տրանսպորտյորի համակարգը, շարժիչային համակարգը, հիդրավլիկ համակարգը, կառավարման համակարգը, շրջանակն ու հիմքը, մուտքային և ելքային սարքավորումները, անվտանգության պաշտպանությունը և խեցեցած ու սառեցման համակարգը:

Բոլոր բաղադրիչները համատեղ աշխատում են՝ ապահովելով սարքավորման մետաղական թերթերի ծռման գործընթացի արդյունավետ և ճշգրիտ իրականացումը: Պլաստինային ծռիչ մեքենաների տարբեր տեսակները կարող են տարբերվել որոշակի բաղադրիչներով, սակայն հիմնական սկզբունքներն ու ֆունկցիաները նույնն են:
