पाइप बेंडिंग मशीन का तापमान बेंडिंग की गुणवत्ता को कैसे प्रभावित करता है?
तापमान पाइप मोड़ने में अक्सर उपेक्षित लेकिन अत्यंत महत्वपूर्ण पैरामीटर है। पाइप का स्वयं का तापमान और हाइड्रोलिक प्रणाली में तेल का तापमान दोनों ही अंतिम उत्पाद की गुणवत्ता और उत्पादन पर महत्वपूर्ण प्रभाव डालते हैं।
1. पाइप तापमान: बहुत कम होने पर दरारें आना आसान, बहुत अधिक होने पर नियंत्रण कठिन
कम तापमान (<10℃): सामग्री की प्लास्टिसिटी कम हो जाती है, और मोड़ के बाहरी ओर सूक्ष्म-दरारें आसानी से बन जाती हैं, विशेष रूप से उच्च-शक्ति वाले इस्पात और स्टेनलेस स्टील में। सिफारिश की गई है कि सर्दियों में पाइपों को कार्यशाला में 24 घंटे तक गर्म होने के लिए छोड़ दिया जाए, या प्रसंस्करण से पहले उन्हें 15℃ से ऊपर गर्म किया जाए।
कमरे का तापमान (15℃–35℃): अधिकांश पाइपों के लिए विकर्णन के लिए आदर्श तापमान सीमा, जिसमें स्थिर प्लास्टिसिटी और भविष्यवाणी योग्य स्प्रिंगबैक होता है।
उच्च तापमान (>60℃, गर्म विकर्णन प्रक्रिया के बिना): पाइप का असामान्य तापन आंतरिक चाप के झुर्रियों में वृद्धि और दीवार की मोटाई में असमान कमी का कारण बनेगा। जब तक कि गर्म विकर्णन के लिए डिज़ाइन नहीं किया गया हो, पाइपों को अत्यधिक गर्म करने से बचा जाना चाहिए।
सिफारिश: सर्दियों में प्रसंस्करण से पहले, पाइपों को कम से कम 10℃ से कम तापमान वाले वातावरण में भंडारित करें; उच्च-शक्ति वाले इस्पात के छोटे त्रिज्या वाले विकर्णों को उचित रूप से स्थानीय रूप से 50–80℃ तक गर्म किया जा सकता है (जैसे, ज्वाला या प्रेरण द्वारा गर्म करना), लेकिन इसकी एकरूपता का कड़ाई से नियंत्रण किया जाना चाहिए।

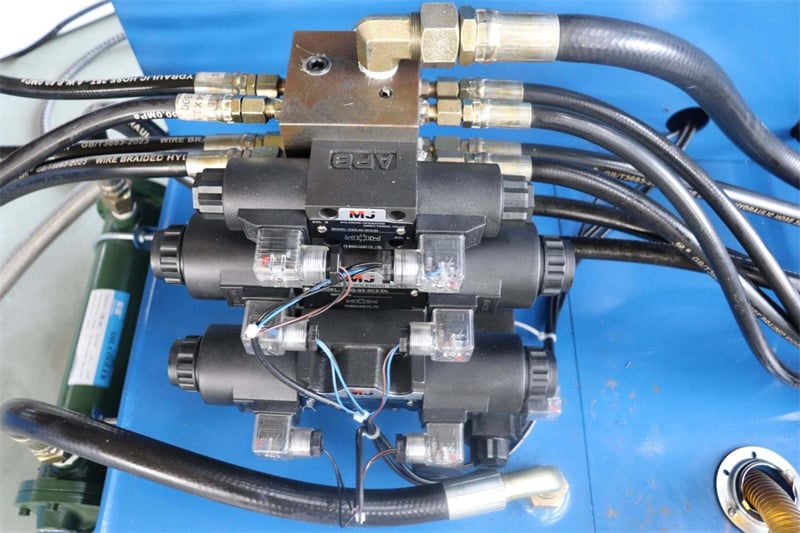

2. हाइड्रोलिक तेल का तापमान: प्रणाली की सटीकता और आयु को प्रभावित करता है
कम तेल तापमान (<20℃): उच्च हाइड्रोलिक तेल श्यानता के कारण प्रतिक्रिया धीमी हो जाती है, बेंडिंग की गति अस्थिर हो जाती है और कोण स्थिरता कम हो जाती है; खराब चिकनाई के कारण पंप और वाल्व के क्षरण में भी तेज़ी आती है।
आदर्श तेल तापमान (35℃–50℃): इष्टतम तेल प्रवाह, स्थिर प्रणाली दबाव और बेंडिंग कोणों की उच्चतम पुनरावृत्ति क्षमता।
उच्च तेल तापमान (>55℃): तेल के ऑक्सीकरण में तेज़ी, सील्स का कठोर होना और सिकुड़ना, आंतरिक रिसाव में वृद्धि और वास्तविक बेंडिंग बल में कमी; ऊष्मीय प्रसार के कारण एन्कोडर प्रतिक्रिया भी प्रभावित होती है, जिससे कोण विस्थापन (ड्रिफ्ट) होता है। लंबे समय तक अत्यधिक गर्मी के कारण हाइड्रोलिक घटकों का जीवनकाल काफी कम हो जाता है।
सुझाव: निरंतर भारी-भार वाली पाइप बेंडिंग के दौरान तेल कूलर या कूलिंग फैन को चालू करें; स्टार्टअप के बाद उपकरण को 5–10 मिनट तक बिना लोड के चलाकर इसे पूर्व-तापित करें; अति-तापमान अलार्म या स्वचालित शटडाउन के साथ तापमान स्विच स्थापित करें।
3. घर्षण के कारण अत्यधिक तापन: स्थानीय उच्च तापमान के छुपे हुए खतरे
उच्च गति वाले निरंतर पाइप बेंडिंग के दौरान, पाइप और डाई के बीच फिसलन घर्षण के कारण संपर्क सतह के तापमान में अचानक वृद्धि हो सकती है (80°C से अधिक), जिसके परिणामस्वरूप:
बेंड में तेल की फिल्म का टूटना, जिससे सीधा धातु-से-धातु संपर्क होता है—सतह पर खरोंच और खुरदुरापन।
पाइप का स्थानीय रूप से नरम होना, जिससे आंतरिक चाप पर झुर्रियों के बनने का जोखिम बढ़ जाता है।
डाई का तापीय प्रसार, जिससे खाली स्थान में परिवर्तन होता है और आकारिक स्थिरता प्रभावित होती है।
सुझाव: डाई को ऊष्मा को विसरित करने के लिए समय देने के लिए निरंतर पाइप बेंडिंग के चक्र के समय को कम करें; उच्च तापमान प्रतिरोधी विशेष बेंडिंग तेल का उपयोग करें; बड़े पैमाने पर उत्पादन के लिए, एक सूक्ष्म-स्नेहन प्रणाली या वायु-शीतलित सहायक स्नेहन पर विचार करें।
पाइप के तापमान को सामान्य सीमा (15-35℃) के भीतर नियंत्रित करके, हाइड्रॉलिक तेल के तापमान को 35-50℃ के स्थिर स्तर पर बनाए रखकर, और उच्च गति वाले लगातार पाइप बेंडिंग के कारण होने वाली स्थानीय अति तापन से बचकर, इन तीन बिंदुओं को अपनाने से पाइप दरारें, झुर्रियाँ और खरोंच जैसी गुणवत्ता संबंधी समस्याएँ काफी कम हो जाएँगी, और उपकरण का जीवनकाल भी काफी लंबा हो जाएगा।
