झुकने त्रिज्या
शीट मेटल का बेंडिंग रेडियस क्या है?
शीट मेटल का बेंडिंग रेडियस शीट मेटल ड्राइंग्स में आवश्यक मान है, लेकिन वास्तविक प्रोसेसिंग में विशेष मान को निर्धारित करना कठिन है। यह सामग्री की मोटाई, बेंडिंग मशीन के दबाव, बेंडिंग डाइ के निचले गेट की चौड़ाई आदि से एक निश्चित संबंध है।
तो शीट मेटल बेंडिंग की त्रिज्या कैसे प्राप्त की जाती है?
1. चादर की मोटाई
सबसे पहले, चादर की मोटाई चादर के बेंडिंग को निर्धारित करने का मुख्य आधार है।
आमतौर पर, जब प्लेट की मोटाई 6mm से अधिक नहीं होती है, तो बेंडिंग के दौरान प्लेट की अंदरूनी बेंडिंग त्रिज्या के रूप में प्लेट की मोटाई का सीधा उपयोग किया जा सकता है।
जब प्लेट की मोटाई 6mm से अधिक और 12mm से कम होती है, तो प्लेट की अंदरूनी बेंडिंग त्रिज्या आमतौर पर प्लेट की मोटाई का 1.25 से 1.5 गुना होती है। जब प्लेट की मोटाई 12mm से कम नहीं होती है, तो प्लेट की अंदरूनी बेंडिंग त्रिज्या आमतौर पर प्लेट की मोटाई का 2 से 3 गुना होती है।

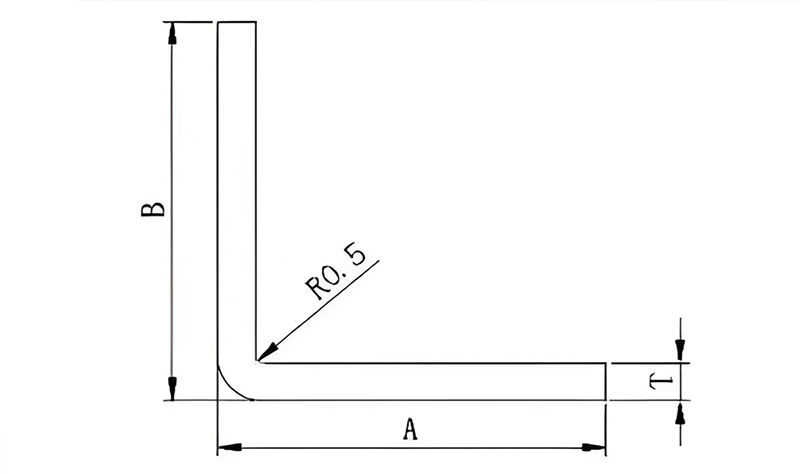

जब बेंडिंग त्रिज्या R=0.5 होती है, तो सामान्यतः चादर की मोटाई T 0.5mm के बराबर होती है। यदि प्लेट की मोटाई से बड़ी या छोटी त्रिज्या की आवश्यकता होती है, तो विशेष मोल्ड की आवश्यकता होती है प्रोसेसिंग के लिए।
जब शीट मेटल ड्राइंग में शीट को 90° पर झुकाने की आवश्यकता होती है, और झुकाव की त्रिज्या विशेष रूप से छोटी होती है, तो शीट मेटल को पहले खोदा जाना चाहिए और फिर मोड़ना। बेंडिंग मशीन मोल्ड के विशेष ऊपरी और निचले डायज़ भी प्रसंस्कृत किए जा सकते हैं।

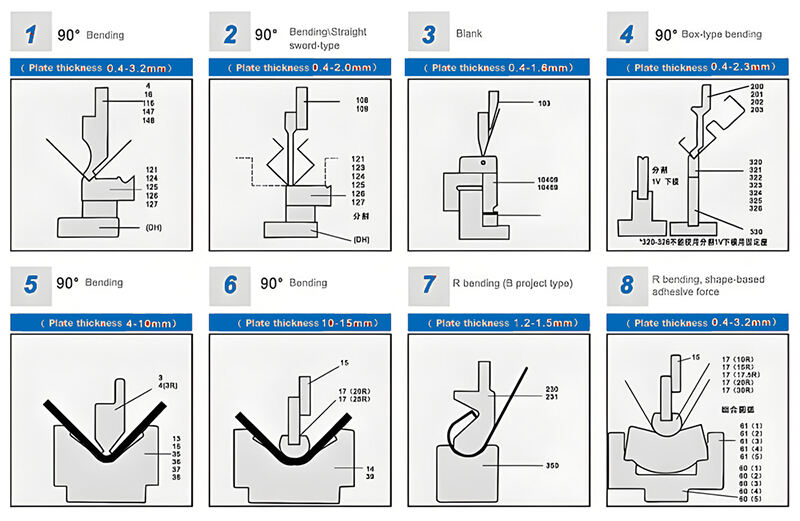

2. बेंडिंग मोल्ड के निचले डायज़ की चौड़ाई
उसी समय, शीट मेटल प्रसंस्करण में बड़ी संख्या में प्रयोगों के माध्यम से पाया गया है कि बेंडिंग मोल्ड के निचले डायज़ की चौड़ाई में बेंडिंग त्रिज्या के आकार से कुछ संबंध है।
उदाहरण के लिए: 1.0mm शीट को 8mm खाई की चौड़ाई से झुकाया जाता है, तो आदर्श परिस्थितियों में बेंडिंग त्रिज्या R1 निकलती है।
यदि 20mm खाई की चौड़ाई का उपयोग झुकाव के लिए किया जाता है, तो झुकाव के दौरान ऊपरी डायज़ नीचे की ओर चलता है, इसलिए फैली हुई शीट की गहराई एक निश्चित कोण पहुंच जाती है।
फिर हमें पता चलता है कि 20 मिमी चौड़ाई के झरने का क्षेत्रफल 8 मिमी चौड़ाई के झरने के क्षेत्रफल से बड़ा होता है। 20 मिमी चौड़ाई के झरने के साथ झुकाने पर, फिर भी फैलने वाला क्षेत्र बढ़ता है और R कोण भी बढ़ता है।
इसलिए, जब चादर के झुकाव की त्रिज्या की आवश्यकता होती है तो झुकाव यंत्र मोल्ड को क्षतिग्रस्त न करने के लिए, हमें झुकाव के लिए संकर झरने का उपयोग करने का प्रयास करना चाहिए।
सामान्य परिस्थितियों के तहत, चादर मोटाई के मानक अनुपात 1:8 के अनुसार काम करने का सुझाव दिया जाता है। न्यूनतम अनुपात 1:6 से कम नहीं होना चाहिए। चादर धातु का झुकाव थोड़ा कम हो सकता है, लेकिन 1:4 से कम नहीं होना चाहिए।
सुझाव: यदि ताकत की अनुमति हो, तो झुकाने से पहले झरने को खोदने की विधि का उपयोग करके छोटे चादर धातु के झुकाव की त्रिज्या बनाने का प्राथमिक रूप से चयन किया जाना चाहिए।
