راهنمای اعمال محاسبهٔ خودکار ESA S875
محاسبه خودکار ESA S875 یک قابلیت کلیدی است که بهصورت خودکار ترتیب خمکردن را برای عملیات خمزن فشاری تعیین میکند. هنگام برنامهنویسی قطعات پیچیده، تعیین یک ترتیب خمکردن صحیح و کارآمد برای جلوگیری از برخورد، کاهش زمان راهاندازی و اطمینان از دقت شکلدهی ضروری است. این مقاله نحوه استفاده از قابلیت محاسبه خودکار ESA S875 در برنامهنویسی ترتیب خمکردن را توضیح میدهد، از جمله اصول اساسی، شرایط لازم و مراحل عملی استفاده. با درک نحوه عملکرد این قابلیت، اپراتورها میتوانند کارایی برنامهنویسی را افزایش داده، تنظیمات دستی را به حداقل برسانند و نتایج خمکردن پایدارتر و قابلاطمینانتری در تولید روزانه بهدست آورند.
دسترسی به قابلیت محاسبه خودکار

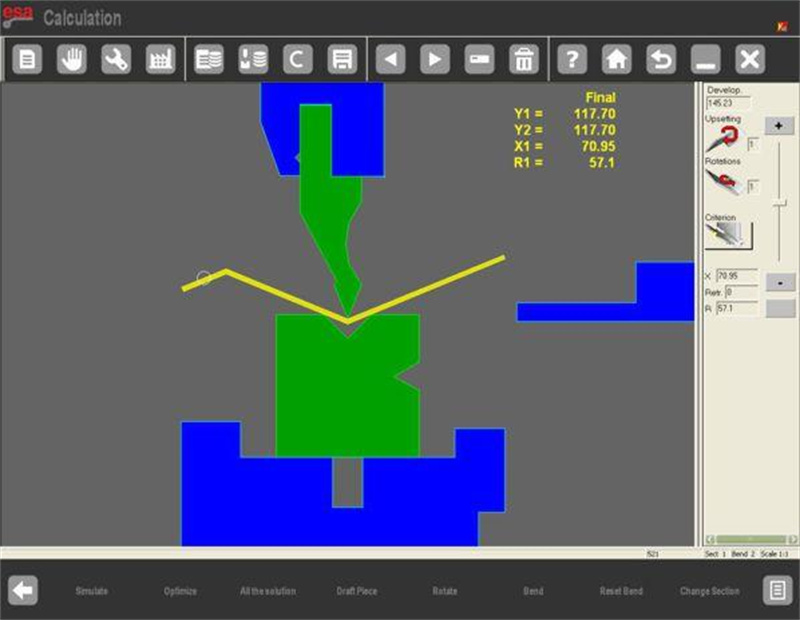

عملکرد محاسبه خودکار ESA S875 قابل دسترسی مستقیم از ماسک ترسیم قطعه است. برای شروع، دکمهٔ [محاسبه] را فشار دهید. این کار پنجرهای را باز میکند که شبیهسازی کامل قطعه را نمایش میدهد، از جمله بخشهای بالایی و پایینی ماشین خمزن، سنبه، ماتریس، توقفکننده و ورق فلزی قبل از خمشدن.
در سمت راست، سه پنجره اطلاعات حیاتی ارائه میدهند: تعداد چرخشهای لازم برای قطعه، زاویه واژگونی نسبت به توالی خمزنی محاسبهشده، و فعالسازی تابع جستجو برای یافتن تمام راهحلهای ممکن. کنترل عددی اولویت را به باقیمانده بزرگترین بخش ورق میدهد تا برای اپراتور قابل مدیریت باشد، و تنظیمات معیارهای محاسبه امکان جستجو در میان چندین توالی خمزنی بالقوه را فراهم میکند.
جستجوی خودکار در مقابل دستی توالی خمزنی
محاسبه توالی خمزنی در ESA S875 میتواند در دو حالت خودکار و دستی انجام شود که انتخاب آن بستگی به ترجیح اپراتور و پیچیدگی قطعه دارد.
جستجوی خودکار برای خمها
در حالت خودکار، کنترل عددی ترتیب خمکردن بهینه را شناسایی میکند. فشار دادن دکمهٔ [بهینهسازی] جستجوی سیستم برای یافتن مؤثرترین ترتیب خمکردن را آغاز میکند. این حالت نیاز به ورودی دستی را کاهش داده و اطمینان حاصل میکند که محاسبات خمکردن بهگونهای انجام میشوند که از برخورد با قالب، پانچ یا توقفها جلوگیری شود. سیستم بهصورت خودکار ترتیب خمکردن را بهینهسازی میکند تا دسترسی مناسب به ورق حفظ شده، سرعت تولید افزایش یابد و کیفیت یکنواخت خمکردن تضمین گردد. محاسبهٔ خودکار برای قطعات استاندارد یا زمانی که نیاز به انجام چندین خم با حداقل مداخله باشد، ایدهآل است.
جستجوی دستی برای خمکردنها
حالت دستی به اپراتورها اجازه میدهد تا خمهای خاصی را در توالی اجباری کنند. اپراتورها میتوانند خمها را بهصورت جزئی یا کامل تعریف کنند، در حالی که سایر خمها بهطور خودکار توسط کنترل عددی محاسبه میشوند. ناوبری بین خمها با استفاده از کلیدهای جهتدار انجام میشود و چرخش قطعه از طریق تابع [چرخش] امکانپذیر است. خمهای اجباری را میتوان با فشار دوباره کلید [خم] لغو کرد. پس از آنکه اپراتور برخی از خمها را تعریف کرد، فشار دادن کلید [بهینهسازی] توالی باقیمانده را مجدداً محاسبه میکند، در حالی که خمهای اجباری دستی را حفظ میکند؛ این امر انعطافپذیری لازم برای برنامهریزی قطعات پیچیده را که ممکن است بهدلیل محدودیتهای ابزار یا نحوهی دسترسی نیازمند ترتیب خمهای خاصی باشند، تضمین میکند.
نتایج بهینهسازی و بازخورد
پس از اتمام محاسبه، کنترل ESA S875 بازخورد فوری ارائه میدهد:
راهحل یافت شد: نشاندهندهی امکانپذیر بودن توالی خم است. اپراتورها میتوانند این راهحل را [پذیرفته]، توالی خم را شبیهسازی کنند، به جستجوی راهحلهای جایگزین ادامه دهند یا برای اعمال تغییرات متوقف شوند.
هیچ راهحلی وجود ندارد: به اپراتور هشدار میدهد که پیکربندی فعلی قطعه با توالی انتخابشده قابل خمکردن نیست. در این حالت، معیارهای جایگزینی میتوانند اعمال شوند یا خمهای مشکلساز بهصورت دستی شناسایی گردند. نقاط برخورد برجستهسازی میشوند تا تنظیم توالی یا موقعیتها آسانتر شود.
شبیهسازی توالی خمکردن از طریق عملکرد [شبیهسازی] در دسترس است. این نمایش گامبهگام به اپراتوران اجازه میدهد تا قطعه را قبل از خمکردن و همچنین پس از هر خم، تجسم کنند. عملکرد [استراحت علیه/پشتیبانیشده] میتواند فعالسازی شود تا اطمینان حاصل شود موقعیتهای پشتیبانی مناسب انتخاب شدهاند. اگر برخوردی رخ دهد، حرکت توقف تنها در صورتی انجام میشود که محدودیتهای محور اجازه دهند؛ این امر به اپراتوران کمک میکند تا خطاهای احتمالی را جلوگیری کرده و از آسیب احتمالی به ورق یا ابزارها جلوگیری نمایند.
حالت استراحت علیه/پشتیبانیشده و اصلاحات
حالت استراحت علیه/پشتیبانیشده اطمینان حاصل میکند که قطعه برای هر خمکاری بهطور امن در جای خود قرار گرفته است. پس از پذیرفتن راهحل، کنترل عددی بهصورت خودکار تصحیحات مورد نیاز برای محورهای X و R را محاسبه میکند. اپراتورها میتوانند موقعیت پشتیبانها را تنظیم کنند، در میان خمکاریها حرکت کنند یا شبیهسازی را در هر مرحلهای متوقف کنند تا ترازبندی را بررسی نمایند. برای قطعاتی که ممکن است بهصورت جزئی با قطعات دستگاه برخورد کنند (بدون ایجاد آسیب)، اپراتور میتواند کل توالی خمکاری را اجباری انجام دهد. این حالت بهویژه در مواجهه با اشکال هندسی پیچیده، ورقهای بلند یا ابزارهای تخصصی بسیار مفید است.
مزایای کلیدی و نکات کاربردی
محاسبه خودکار ESA S875 مزایای متعددی فراهم میکند:
کاهش زمان برنامهریزی با محاسبه خودکار توالیهای خمکاری بهینه.
کاهش خطر برخورد و آسیب احتمالی به ورق.
افزایش دقت و تکرارپذیری خمکاری برای قطعات پیچیده.
پشتیبانی از هر دو نوع تنظیمات کاملاً خودکار و کمکشده توسط اپراتور، که بیشترین انعطافپذیری را فراهم میکند.
امکان شبیهسازی خمها را قبل از تولید فراهم میکند و خطاهای احتمالی و ضایعات مواد را کاهش میدهد.
نکات کاربردی برای دستیابی به نتایج بهینه شامل اطمینان از وارد کردن دقیق ابعاد قطعه و دادههای ابزار، بررسی دقیق نتایج شبیهسازی و استفاده از تنظیمات دستی خم در موارد قطعات با اشکال غیرمعمول یا نیازمندیهای خاص در دستکاری است.
نتیجهگیری
ESA S875 محاسبه خودکار ابزاری قدرتمند است که ایجاد دنبالههای خمزنی بهینه برای عملیات ماشینهای خمزن فشاری را ساده میکند. با استفاده از این قابلیت، اپراتوران میتوانند بهصورت خودکار دنبالههای دقیقی را تولید کنند، خطاهای ناشی از دستکاری مواد را کاهش دهند و برخوردهای احتمالی را جلوگیری کنند. ترکیب تنظیمات خودکار و دستی خم، انعطافپذیری لازم را هنگام برنامهریزی قطعات پیچیده فراهم میکند، در حالی که قابلیتهای شبیهسازی داخلی، تأیید بصری روشنی را قبل از آغاز تولید ارائه میدهند.
اجراي محاسبه خودکار ESA S875 به بهبود کارایی برنامهنویسی، تضمین کیفیت یکنواخت خمکردن و کاهش زمان راهاندازی کمک میکند. برای راهنمایی بیشتر درباره بهرهبرداری حداکثری از این قابلیت یا عیبیابی سناریوهای خاص، لطفاً به راهنمای کاربر مراجعه کنید یا با تیم پشتیبانی دستگاههای CNC JUGAO تماس بگیرید تا از کمک تخصصی آنها استفاده کنید.
