راهنمای عملیات کالیبراسیون نیمهاتوماتیک ESA S875
اگر به دنبال روشی سریع و دقیق برای انجام تنظیمات فوری در حین عملیات خمکاری هستید، قابلیت اصلاحات نیمهخودکار ESA S875 یک ویژگی ضروری برای درک است. هنگامی که انحراف زاویهای یا خطاهای موقعیتیابی پشتخطکش (Backgauge) در طول تولید رخ میدهد، اپراتوران اغلب به روشی کارآمد برای اصلاح آنها نیاز دارند بدون اینکه مجبور شوند از طریق کل منوی تنظیمات بازگردند. این ویژگی امکان اصلاح مستقیم مقادیر محورهای Y1، Y2، X و R را از صفحهنمایش نیمهخودکار فراهم میکند، در حالی که دستگاه در وضعیت توقف (STOP) قرار دارد. در این مقاله، نحوه عملکرد اصلاحات نیمهخودکار ESA S875، نحوه اعمال اصلاحات بر روی یک خم یا چندین خم با زاویه مشترک، و همچنین نقش این تابع در دستیابی به نتایج خمکاری پایدار و یکنواخت را توضیح خواهم داد.
معرفی
عملکرد اصلاحات نیمهخودکار ESA S875 به اپراتوران این امکان را میدهد تا پارامترهای خمکاری را مستقیماً از صفحهنمایش نیمهخودکار تنظیم کنند و نیازی به بازگشت به رابط تنظیمات نداشته باشند. این قابلیت برای سادهسازی تنظیمات تولید و کاهش حداقل زمان ایستوفاق بین خمهای آزمایشی طراحی شده است و امکان جبران سریع انحرافات زاویهای یا نادرستیهای درونسنج (بکگیج) را فراهم میکند— همه اینها بدون خروج از صفحهنمایش کاری.
هنگامی که وضعیت دستگاه «توقف» باشد، صفحهنمایش نیمهخودکار ویرایشپذیر میشود که این شرط اصلی برای استفاده از اصلاحات نیمهخودکار است. این رابط به اپراتور دسترسی بلادرنگ به اصلاح مقادیر محورها را فراهم میکند و امکان انجام تنظیمات دقیقی را فراهم میسازد که بهطور مستقیم بر دقت خمکاری تأثیر میگذارد.
پارامترهای ویرایشپذیر در اصلاحات نیمهخودکار ESA S875

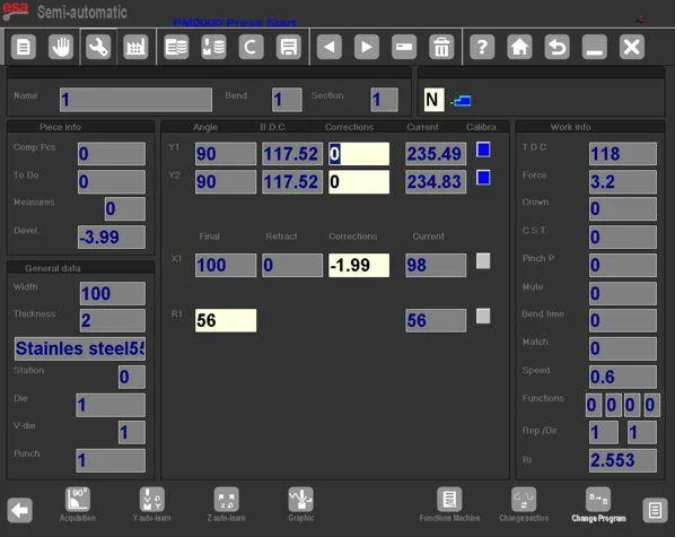

در صفحهنمایش اصلاحات نیمهخودکار ESA S875، اپراتور میتواند مستقیماً موارد زیر را ویرایش کند:
اصلاح محور Y1
اصلاح محور Y2
اصلاح محور X
اصلاح ارتفاع محور R
این مقادیر را میتوان بدون ورود به صفحه کامل تنظیمات، تنظیم کرد. بنابراین، اصلاحات نیمهخودکار جریان کار اصلاح را سادهتر کرده و گامهای غیرضروری ناوبری را کاهش میدهند.

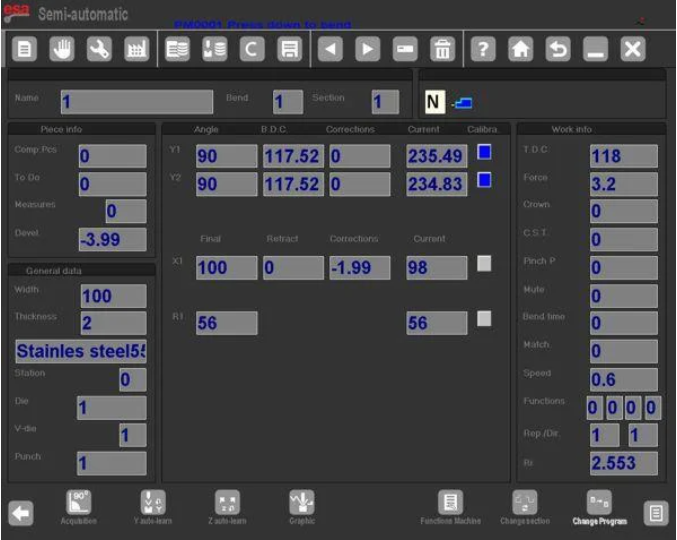

هنگامی که دستگاه به وضعیت فعالسازی شده START تغییر وضعیت میدهد، اصلاحات نیمهخودکار همچنان قابل مشاهده باقی میمانند، اما به حالت فقط-خواندنی (read-only) درمیآیند. این امر ایمنی را تضمین کرده و از اعمال تغییرات ناخواسته در حین فعال بودن دستگاه جلوگیری میکند. ویرایش تنها زمانی مجاز است که سیستم به حالت STOP بازگردد.
اعمال اصلاحات نیمهخودکار بر روی خم فعلی
هنگامی که یک اصلاح در صفحه اصلاحات نیمهخودکار ESA S875 وارد میشود، این اصلاح مستقیماً بر روی خم فعلی اعمال میگردد. سیستم بلافاصله مقدار کاری را بهروزرسانی میکند.

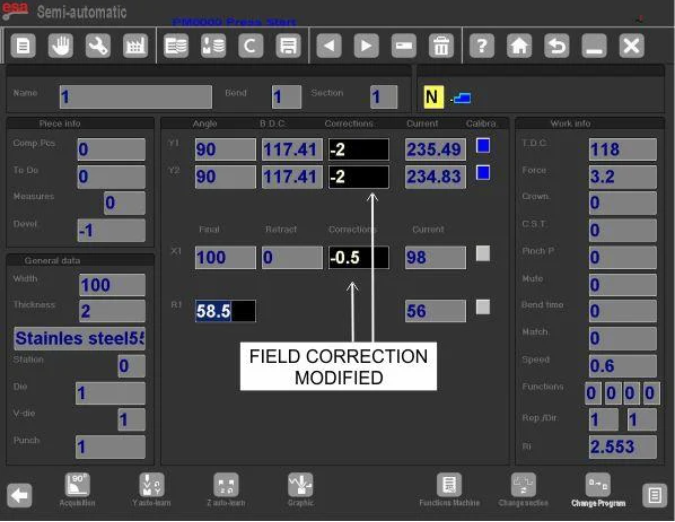

پس از تغییر یک پارامتر:
مقدار ویرایششده با رنگهای معکوس نمایش داده میشود
اپراتور تأیید بصری دریافت میکند
بهطور پیشفرض، این تغییر تنها بر روی خم فعال اثر میگذارد
این طراحی اطمینان حاصل میکند که در هنگام تنظیم تولید، وضوح و کنترل بهخوبی حفظ شود. اصلاحات نیمهاتوماتیک به اپراتور اجازه میدهند تا تغییرات را گامبهگام آزمایش کند، پیش از اینکه آنها را به محدوده وسیعتری از خمها اعمال کند.
اعمال به بخش مشابه با زاویهٔ یکسان
اگر چندین خم درون یک بخش مشابه دارای زاویهای یکسان باشند، اصلاح میتواند گسترش یابد:
۱. مقدار اصلاح مورد نیاز را وارد کنید
۲. برای دسترسی به منوی ثانویه، کلید مربوطه را فشار دهید
۳. گزینهٔ [تأیید بخش و زاویهٔ یکسان] را انتخاب کنید
این قابلیت اصلاحات نیمهاتوماتیک را به تمام خمهای موجود در بخش جاری که دارای مقدار زاویهای یکسان با خم فعال هستند، اعمال میکند.
اعمال به کل قطعه با زاویهٔ یکسان
برای گسترش اصلاحات نیمهاتوماتیک ESA S875 به تمام خمهای موجود در سراسر قطعه کار که دارای زاویهای یکسان هستند:
۴. مقدار اصلاح را وارد کنید
۵. دسترسی به منوی فرعی
۶. انتخاب [Conf.Pr. Same.Ang]
این امر اصلاح یکنواخت برای زوایای یکسان در سراسر برنامه را تضمین میکند. انعطافپذیری اصلاحات نیمهاتوماتیک ESA S875 آن را برای تولید تکراری با چندین خم یکسان مناسب میسازد.
شعاع داخلی در اصلاحات نیمهاتوماتیک
شعاع داخلی خم میتواند در پنجرهٔ تنظیمات نمایش داده شود و همیشه توسط کنترلر محاسبه میگردد. روش محاسبه ممکن است عبارت باشد از:
گرافیک
عددی
روش انتخابشده در پارامترهای عمومی تعریف شده است.
در اصلاحات نیمهاتوماتیک ESA S875، تغییرات اعمالشده بر شعاع داخلی تنها در صورتی که برنامه عددی باشد، بر محاسبات کشش تأثیر میگذارد. اگر برنامه بهصورت گرافیکی تولید شده باشد، تغییر شعاع داخلی بهطور خودکار محاسبهٔ مجدد کشش را انجام نمیدهد.
بنابراین، هنگام استفاده از اصلاحات نیمهاتوماتیک ESA S875 در برنامههای عددی، اپراتوران باید تأثیر تنظیمات شعاع داخلی را بر مقادیر طول توسعهیافته بررسی کنند.
دستورالعملهای عملیاتی برای اصلاحات نیمهاتوماتیک
برای اطمینان از عملکرد پایدار هنگام استفاده از تصحیحات نیمهخودکار ESA S875:
ویرایشها را فقط زمانی انجام دهید که دستگاه در حالت توقف (STOP) قرار دارد
تصحیحات را بهصورت افزایشی و با مقادیر کوچک اعمال کنید
تغییرات را با استفاده از نشانگرهای رنگی معکوس تأیید کنید
تصحیحات را با احتیاط به بخشها یا کل قطعات گسترش دهید
تنظیمات شعاع داخلی را در برنامههای عددی بررسی کنید
ویژگی تصحیحات نیمهخودکار ESA S875 برای بهینهسازی دقت تولید در عین حفظ کنترل اپراتور طراحی شده است. با امکان اعمال تصحیح مستقیم محورها درون ماسک کاری، تصحیحات نیمهخودکار ESA S875 به افزایش کارایی، کاهش تعداد چرخههای تصحیح و تضمین کیفیت خمزنی یکنواخت کمک میکند.
درک صحیح و کاربرد ساختارمند تصحیحات نیمهخودکار، کنترل دقیق زاویه، موقعیتیابی دقیق سیستم باکگیج (Backgauge) و تکرارپذیری پایدار را در سرتاسر دفعات تولیدی فراهم میکند.
نتیجهگیری
اصلاحات نیمهخودکار ESA S875 روشی مستقیم و کارآمد برای تنظیم مقادیر محورهای Y1، Y2، X و R از طریق ماسک نیمهخودکار در حالت توقف دستگاه ارائه میدهد. با انعطافپذیری موجود برای اعمال اصلاحات روی یک خم تنها، یا کل بخشی که زاویهٔ یکسانی دارد، یا حتی کل قطعهٔ کار، این قابلیت به اطمینان از یکنواختی زوایای خم و افزایش کلی کارایی تولید کمک میکند. برای دستیابی به نتایج خمزنی پایدار و دقیق، درک زمانهای مجاز برای ویرایش، نحوهٔ صحیح گسترش اصلاحات و تأثیر تنظیمات شعاع داخلی بر محاسبات کشش ضروری است.
در صورت نیاز به راهنمایی فنی بیشتر دربارهٔ برنامهنویسی ESA S875، پیکربندی پارامترها یا عیبیابی، لطفاً با تیم فنی ما جهت دریافت پشتیبانی حرفهای تماس بگیرید. برای دستورالعملهای دقیقتر پیکربندی، میتوانید به دفترچهٔ راهنمای پارامترهای دستگاه نیز مراجعه کنید.
