Jak odstranit potíže se synchronizací u elektrohydraulické lisy na ohýbání?

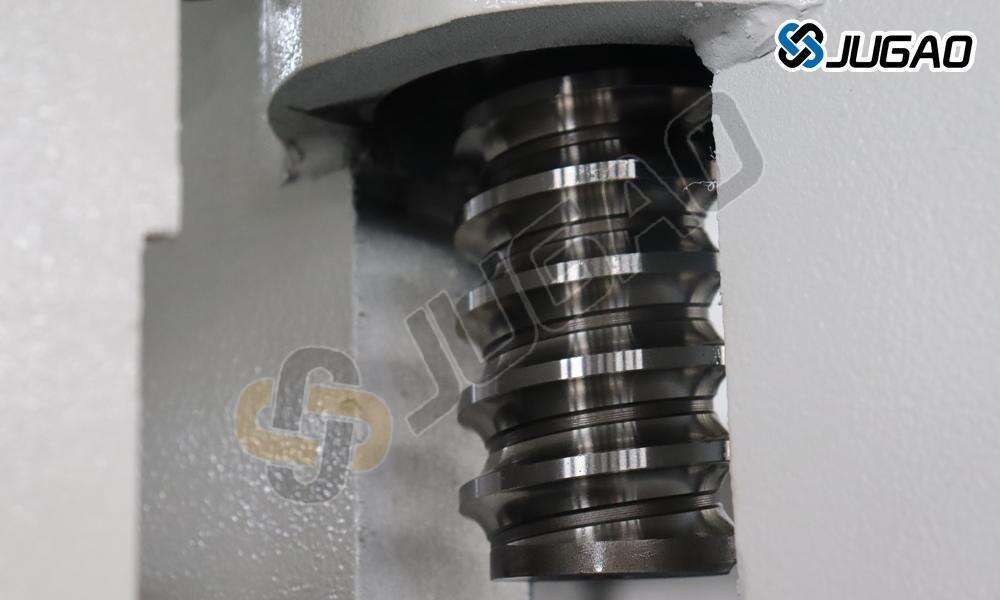

Když elektrohydraulická lisy na ohýbání zkušenosti se synchronizačními problémy, lze použít mechanický ozubený hřeben k vynucení synchronizace. Šneková kola jsou nainstalována nad a pod hřebenem připojeným k CNC ohýbacímu lisu, která zasahují do odpovídajících kol upevněných na hřebenu. Tato šneková kola plní funkci vedení a kompenzují polohové odchylky prostřednictvím záběru mezi pohonovým kolem a šnekovým kolem. Pouze zajištěním vysoké výrobní přesnosti jak šnekového kola, tak pohonového kola mohou dva pracovní válce CNC ohýbacího lisu dosáhnout přesné synchronizace.

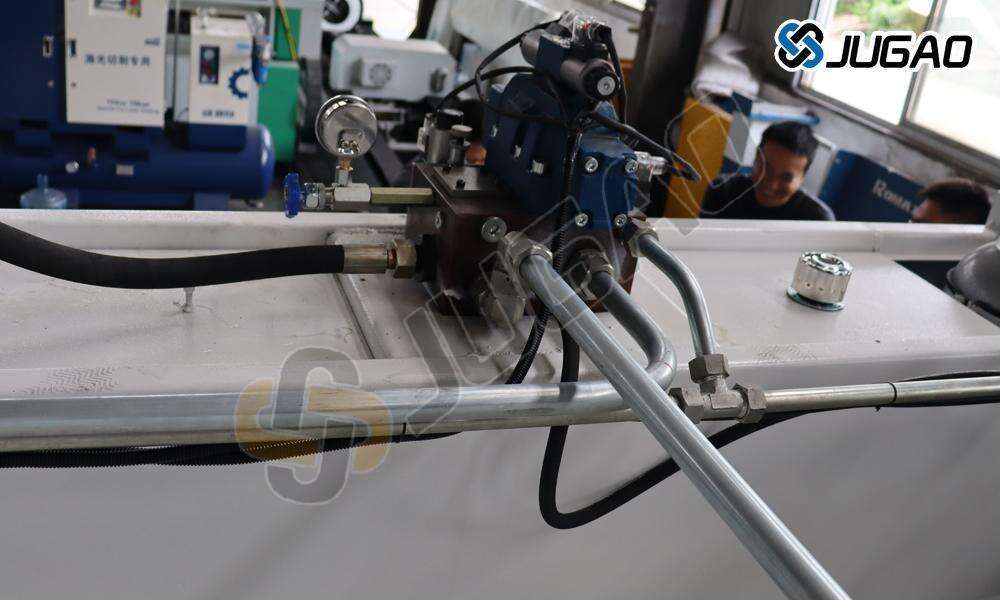

Aby se zajistila stejná konzistence zpátečního oleje mezi oběma válci, je třeba navrhnout zpáteční potrubí se stejným odporem tření. To vyžaduje shodné průměry trubek, délky, počty ohybů a úhly ohnutí. Co se týče přívodního olejového potrubí, aby byl zajištěn rovnoměrný tok oběma zpětnými ventily, je třeba vzít v úvahu dva klíčové aspekty: za prvé by měl být osa otáčení pohyblivého rámu umístěna co nejblíže k geometrickému středu obou olejových válců; za druhé by mechanické tlumení mezi pístní tyčí a pístem, stejně jako mezi hydraulickým válcem a koncovým víkem, mělo být vyvážené, aby bylo zajištěno konzistentní tlumení vibrací při rychlém sestupu.
Pro hydraulické válce v elektrohydraulickém servomechanismu CNC ohýbacího stroje je k dosažení stejné úrovně úniku v obou válcích nutné použít součásti vysoké přesnosti – jako jsou horní a dolní pístní tyče a válce – s těsně shodnou rozměrovou přesností (včetně radiálních a válcových tolerancí). Kromě toho by měly být hydraulické řídicí obvody obou válců navrženy identicky.
Provozní pokyny pro elektrohydraulické lisy na ohýbání plechu:
Při ohýbání plechů různé tloušťky nebo materiálu pečlivě upravte zatížení kompresní pružiny a mezery mezi noži, aby nedošlo k prasknutí pružiny nebo poškození břitu. Nikdy neprovádějte úpravy blokováním, násilným úderem nebo přílišným utahováním součástí. Před úpravou vůle posuvného vedení nebo nástrojů vždy vypněte stroj. Během provozu se nedotýkejte řezné zóny ani nepřenášejte materiál. Obsluha musí znát konstrukci stroje a jeho provozní limity a nesmí překračovat konstrukční specifikace.

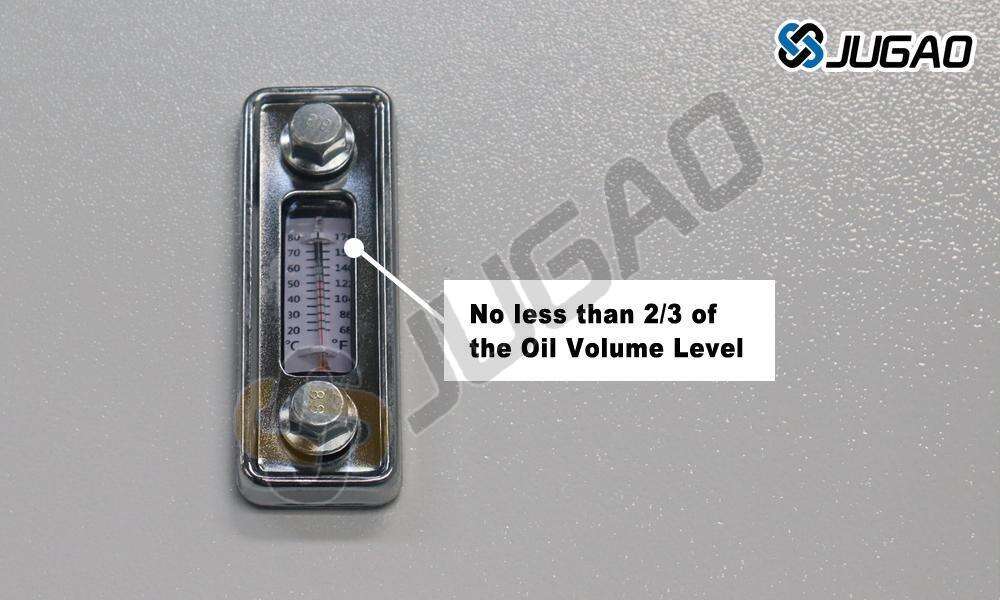

Před spuštěním elektrohydraulického CNC lisy na ohýbání je nutné provést mazání podle specifikací výrobce. Zkontrolujte hladinu a kvalitu oleje pomocí měrky a v případě potřeby vyměňte zátku. Před provozem nastavte horní a dolní nože vhodným způsobem; mezera mezi noži by obvykle měla činit 5–7 % tloušťky plechu. Pokaždé, když se upravuje mezera, ručně otočte ozubenými koly, abyste opakovaně přesunuli levý a pravý nůž. K ověření mezery použijte posuvné měřidlo a udržujte ostré řezné hrany nožů. Poškozené nebo otupené nože okamžitě nabrousíte nebo vyměňte.
