Při komunikaci s našimi zákazníky z řad výrobních podniků o stabilním provozu a dlouhé životnosti laserových řezacích strojů je chladicí oběhový systém vždy klíčovým tématem, na které se zaměřujeme. Pokud hledáte kompletní a prakticky použitelné pokyny pro údržbu chladicí jednotky vašeho laserového řezače, je tento článek ideálním průvodcem. Systémová a standardizovaná údržba chladicího systému zaručuje stálou stabilitu výstupního laserového výkonu, účinně předchází přehřátí zařízení a prodlužuje životnost klíčových komponent, jako jsou laserové generátory a skupiny optických čoček. Tato příručka popisuje denní kontroly, standardizované postupy provozu a dovednosti pro odstraňování běžných poruch, čímž pomůže vašemu laserovému řezači JUGAO udržovat optimální provozní stav a výrazně snížit neplánované prostojové doby výroby.

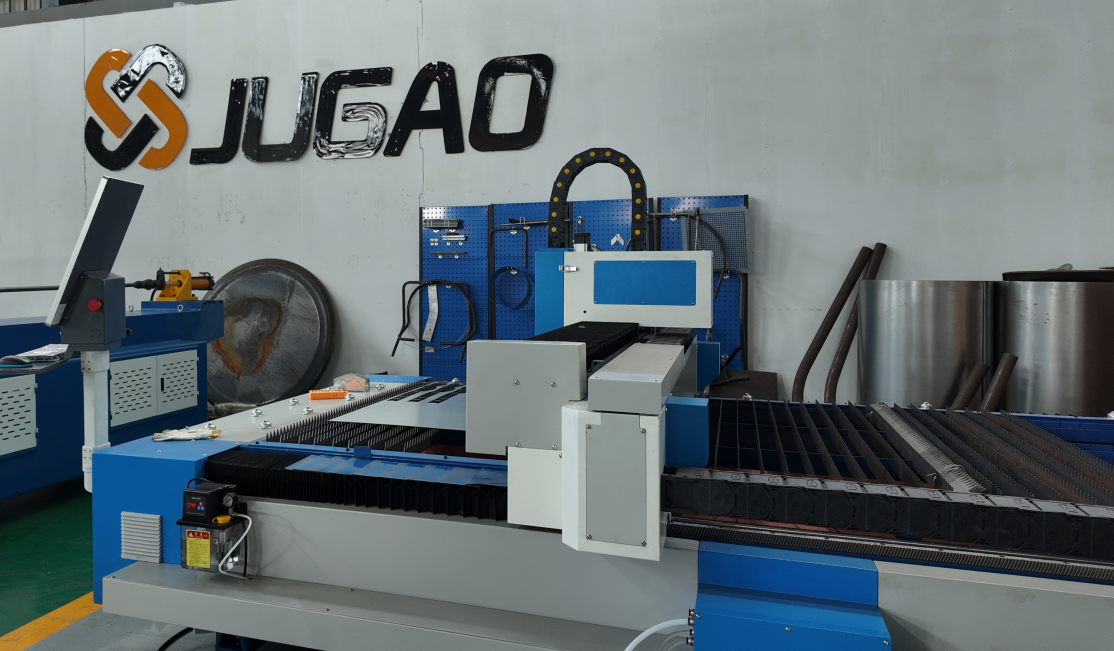

Význam údržby chladicího systému pro laserové řezací zařízení JUGAO

Chladicí oběhová jednotka zajišťuje základní úlohu odvádění tepla u zařízení pro laserové řezání. U zařízení pro řezání vláknovým laserem i u CO₂ laserových zařízení s vysokým výkonem vzniká během řezacího procesu značné množství tepla. Pokud není teplo účinně odváděno, může to přímo vést k nerovnoměrnému řezu, snížení výstupní energie laseru a dokonce k nevratnému poškození laserového zdroje.

Dodržování standardizované údržby chladicího systému přináší následující klíčové výhody:

1. Zachování stálé rozměrové přesnosti řezu a hladkého povrchu řezu

2. Prodloužení životnosti klíčových komponent laserového generátoru

3. Snížení frekvence poruch zařízení a nákladů na pozdější údržbu

Zanedbání denní údržby chladicího systému je hlavní příčinou neočekávaných výpadků výroby u většiny zpracovatelských provozů.

Postup údržby chladicího systému pro laserové řezačky krok za krokem

Krok 1: Denní kontrola hladiny chladicí kapaliny a stavu kapaliny

Veškerá údržba začíná základní kontrolou chladiva, neboť čisté a dostatečné množství chladiva je předpokladem stabilní regulace teploty.

Nejprve zkontrolujte okénko pro pozorování hladiny kapaliny v chladiči vody, abyste potvrdili, že výška hladiny chladiva leží v rámci standardního rozsahu. Nedostatek chladiva vyvolá ochranu proti přehřátí; přeplnění chladiče naopak zpomalí rychlost interní cirkulace a sníží účinnost odvádění tepla. Současně pozorujte průhlednost chladicí kapaliny. Pokud se kapalina zamlží, změní barvu nebo v ní budou pozorovatelné usazeniny a nečistoty, je nutné chladivo okamžitě vyměnit.

Aby nedocházelo k usazování minerálního kamene na vnitřních stěnách vodních trubek a chladičů, důrazně doporučujeme pro dlouhodobé použití jako chladicí prostředek destilovanou nebo deionizovanou vodu.

Krok 2: Pravidelné čištění filtrů chladiče vody a tepelného radiátoru

Zablokované jádra filtru výrazně sníží celkovou účinnost odvádění tepla laserového chladicího systému. V dílnách plných kovového prachu a řezného kouře by měla být kontrola filtrů prováděna každý týden.

Vyjměte filtrující kazetu podle návodu k obsluze chladiče a odstraňte prach a kovové nečistoty pomocí stlačeného vzduchu nebo čisté vody (podle oficiálního provozního návodu společnosti JUGAO). Při čištění filtru zkontrolujte povrch chladiče výměníku tepla na přítomnost usazeného prachu. Silné vrstvy prachu blokují kanály pro konvekci vzduchu a oslabují schopnost výměny tepla, proto je čištění povrchu chladiče nepostradatelnou operací.

Krok 3: Pozorování teploty vody v reálném čase a nastavení standardních parametrů

Přesná regulace teploty přímo určuje stabilitu provozu laseru. Obsluha musí pravidelně kontrolovat údaje o teplotě zobrazené na displeji chladiče, aby zajistila soulad teploty s požadavky parametrů příslušného laserového zařízení.

Obecně je nutné udržovat teplotu cirkulující vody stálou v pevném úzkém rozmezí (většina laserových zařízení JUGAO vyžaduje teplotu 20–25 °C, v závislosti na konfiguraci stroje). Příliš velké kolísání teploty naruší stabilitu laserového paprsku a povede k rozměrovým odchylkám řezaných dílů. Moderní chladiče umožňují úpravu uživatelských parametrů; uživatelé by měli nastavit rozumné prahové hodnoty poplachů pro vysokou a nízkou teplotu, aby bylo možné automaticky včasně upozornit na riziko přehřátí.

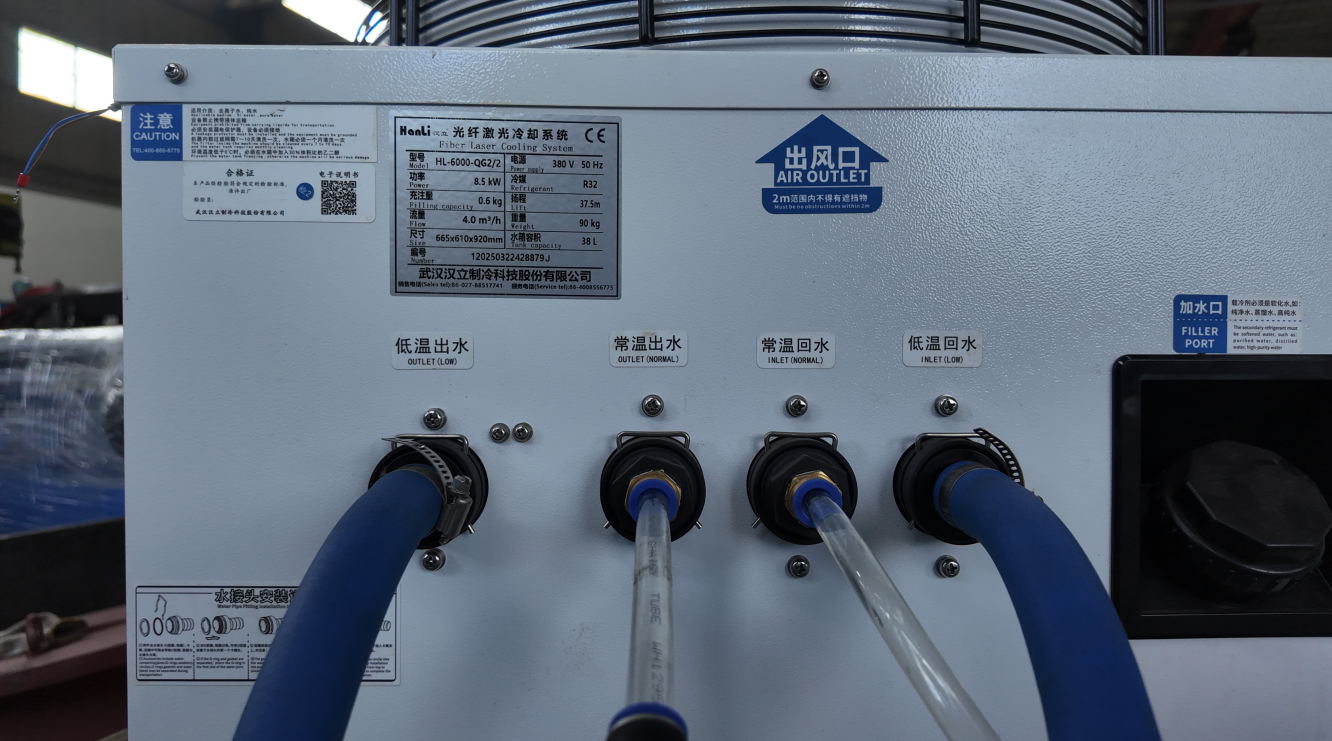

Krok 4: Komplexní kontrola vodních potrubí a spojovacích míst na únik vody

Malé místa úniku vody se v běžné výrobě snadno přehlédnou, avšak mohou způsobit řadu následných poruch. Obsluha musí pravidelně provádět komplexní kontrolu všech hadic pro cirkulující vodu, potrubních spojů a rychlých spojek.

I nejmenší únik vody způsobí pokles tlaku v systému a nedostatečný průtok chladicí kapaliny. Pokud na povrchu potrubí zaznamenáte vodní skvrny, korozi kovů nebo uvolněné spojovací spony, okamžitě zasahujte: utáhněte uvolněné spoje nebo vyměňte opotřebované gumové hadice, abyste zabránili tomu, aby se drobné poruchy vyvinuly v závažné výpadky.

Krok 5: Včasná pravidelná výměna chladicí kapaliny a proplachování potrubí

Po dlouhodobém oběhu chladicí kapalina postupně ztrácí své čistící a protikorozní účinky. V průběhu času se v oběhovém vodním okruhu mohou hromadit nečistoty, mikroorganismy a řasy.

V závislosti na zatížení zařízení a prostředí ve výrobní hale doporučuje JUGAO plnou výměnu chladicí kapaliny každých 3 až 6 měsíců. Během výměny proveďte kompletní proplachování celého potrubí, abyste odstranili vodní kámen a usazeniny přilnavé k vnitřnímu povrchu nádrže a potrubí – to je klíčové opatření pro udržení hladkého a účinného chladicího oběhu.

Krok 6: Pravidelná údržba celého chladiče vody

Chladič vody je základním výkonovým prvkem celého chladicího systému a vyžaduje nezávislou pravidelnou kontrolu a údržbu.

Postupně zkontrolujte provozní stav kompresoru, chladicího ventilátoru a vnitřních přípojných svorek chladiče. Ujistěte se, že během provozu nedochází k neobvyklým bzučivým vibracím nebo silnému hluku. Pravidelná preventivní údržba chladicí jednotky výrazně snižuje pravděpodobnost náhlého selhání systému v období maximální výrobní zátěže.

Typické poruchy chladicího systému a odpovídající metody odstraňování závad

Nedostatečný chladicí výkon

Příznak: Stroj často signalizuje přehřátí a kvalita řezu je nestabilní.

Směry prioritní kontroly: Podmínky proudění vzduchu a kvalita chladicí kapaliny. Nejčastějšími příčinami jsou zašpiněné filtrační prvky nebo nedostatečné množství chladicí kapaliny.

Hlavní příčiny:

1. Ucpané filtrační kazety nebo teplosměnníky pokryté prachem

2. Hladina chladicí kapaliny pod standardním rozsahem

3. Nedostatečné větrání kolem chladiče

Řešení:

1. Vyčistěte nebo vyměňte filtrační prvky a důkladně otřete povrch chladiče

2. Doplněte chladicí kapalinu na stanovenou úroveň standardní destilovanou vodou

3. Zajistěte dostatečný prostor pro větrání kolem chladiče a odstraňte překážky v jeho blízkosti

Nestabilní kolísání teploty vody

Jev: Teplota chladiče se opakovaně prudce mění a výstupní výkon laseru se abnormálně kolísá.

Hlavní příčiny:

1. Nesprávné nastavení teplotních parametrů na ovládacím panelu

2. Vnitřní porucha kompresoru chladiče

3. Stárnutí teplotního snímače nebo odchylka jeho signálu

Řešení:

1. Obnovte a znovu kalibrujte standardní teplotní parametry podle technických specifikací zařízení

2. Odpojte napájení, abyste mohli provést kontrolu a opravu vadného chladicího zařízení

3. Zkontrolujte nebo vyměňte poškozený teplotní snímač

Ucpání obvodu oběhové vody

Jev: Průtok oběhové vody zřetelně klesá a teplota se v krátkém čase rychle zvyšuje.

Hlavní příčiny:

1. Filtrační prvky ucpané kovovým prachem

2. Usazeniny minerálních solí a nečistot uvnitř potrubí s oběhovou vodou

Řešení:

1. Proveďte úplné promytí celého chladicího obvodu s vodou

2. Vyčistěte nebo vyměňte ucpaný filtrační prvek

3. Odstraňte usazeniny a zbytky nečistot z nádrže na vodu a z potrubí

Nejčastější dotazy

Jaký je vhodný interval údržby chladicích systémů laserových strojů?

Pravidelná denní kontrola zahrnuje kontrolu hladiny chladicí kapaliny a aktuální teploty vody. Komplexní údržba, jako je čištění filtrů a výměna chladicí kapaliny, se provádí měsíčně nebo čtvrtletně podle denní doby provozu zařízení a koncentrace prachu ve výrobní hale.

Je pro laserový chladicí obvod vhodná pitná voda?

Nedoporučujeme dlouhodobé používání pitné vody. Pitná voda obsahuje velké množství minerálních látek, které postupně tvoří tvrdý vodní kámen na vnitřních stěnách potrubí a chladičů a mohou tak způsobit ucpaní potrubí. Destilovaná nebo deionizovaná voda je standardní chladicí prostředek pro laserové řezací zařízení JUGAO.

Jaké nebezpečí může způsobit porucha chladicího systému?

Jakmile chladicí systém přestane fungovat normálně, zdroj laseru bude neustále akumulovat teplo, což vede ke snížení řezného výkonu, vážnému poškození čoček a dokonce k trvalému vyřazení laserového generátoru. V případě selhání chlazení musí být zařízení okamžitě vypnuto a podrobeno kompletní prohlídce před obnovením výroby.

Jaké příznaky ukazují, že je třeba chladicí kapalinu vyměnit?

Pokud se chladicí kapalina zamlží, vydává nepříjemný zápach nebo obsahuje viditelné suspendované částice a usazeniny na dně nádržky, znamená to, že chladicí kapalina ztratila svou účinnost a je třeba ji vypustit a nahradit novou. Pravidelná výměna efektivně zabrání kontaminaci a ucpaní potrubí.

Závěrečné shrnutí

Údržba chladicího systému pro laserové střižní stroje JUGAO nevyžaduje složité operace, avšak stabilní a účinná údržba závisí na pravidelných kontrolách a pečlivém zacházení. Pravidelnou denní kontrolou stavu chladiva, pravidelným čištěním filtrů, sledováním teplotních údajů v reálném čase a periodickou údržbou chladicí jednotky zajistíte celoroční stabilní provoz laserového střižního zařízení a předejdete nákladným ztrátám způsobeným náhlými výpadky.

Chcete-li, aby váš laserový střižní stroj JUGAO dlouhodobě zajišťoval vysoce přesné a stabilní řezání, nikdy nepodceňujte údržbu doplňkového chladicího systému. Pokud potřebujete odbornou technickou podporu po prodeji nebo přizpůsobené provozní postupy pro vaše zařízení, můžete kdykoli kontaktovat technický servisní tým JUGAO; poskytneme vám cílené optimalizační návrhy pro vaši výrobní linku.
