การตั้งค่าตำแหน่งของระบบบัคเกจบนเครื่องดัดโลหะ (Press Brake) ที่ไม่แม่นยำ มักเป็นสาเหตุแฝงที่ทำให้ชิ้นงานมีความยาวไม่สม่ำเสมอ และขนาดของฟลานจ์ (Flange) ไม่เสถียรในการดำเนินการดัด ตามประสบการณ์จริงในโรงงาน การเกิดปัญหาดังกล่าวส่วนใหญ่มักไม่ได้เกิดจากตัวควบคุมแบบ CNC โดยตรง แต่มักเกิดจากปัจจัยเชิงกล เช่น การสึกหรอของชิ้นส่วน ความคลาดเคลื่อนจากการปรับเทียบ (Calibration) ที่ไม่เหมาะสม หรือการบำรุงรักษาประจำวันที่ไม่เพียงพอ บทความนี้วิเคราะห์สาเหตุที่พบบ่อยที่สุดของการเบี่ยงเบนตำแหน่งของระบบบัคเกจ นำเสนอแนวทางแก้ไขปัญหาแบบขั้นตอนต่อขั้นตอน และแบ่งปันวิธีการแก้ไขที่ใช้งานได้จริงในสถานที่ เพื่อคืนค่าประสิทธิภาพการดัดที่มีความเสถียรและแม่นยำสูง

สาเหตุเชิงกลที่พบบ่อยซึ่งทำให้ระบบบัคเกจบนเครื่องดัดโลหะมีความแม่นยำต่ำ

ระบบบัคเกจอาศัยชิ้นส่วนส่งกำลังเชิงกลที่มีความแม่นยำสูง แม้แต่ความคลาดเคลื่อนเชิงกลเพียงเล็กน้อยก็อาจส่งผลให้ชิ้นงานสำเร็จรูปมีข้อผิดพลาดระดับมิลลิเมตร

สกรูบอล (Ball Screws) และรางเลื่อนเชิงเส้น (Linear Guides) สึกหรอ

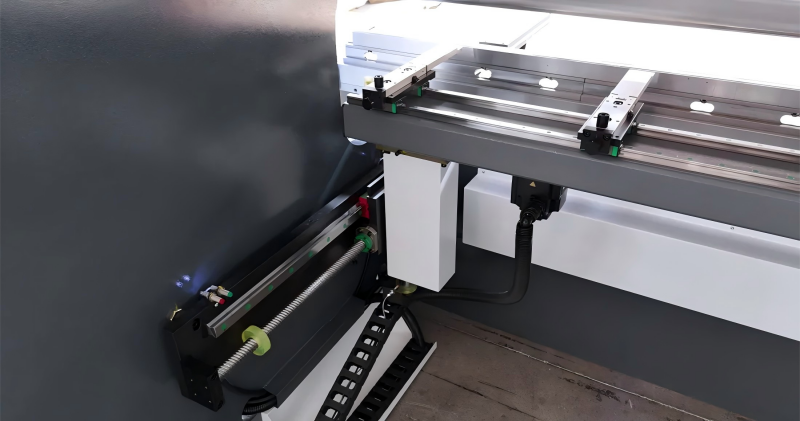

การสึกหรอของสกรูบอลหรือรางนำทางเชิงเส้นเป็นหนึ่งในสาเหตุหลักที่ทำให้ตำแหน่งของบัคเกจไม่แม่นยำ ตลอดระยะเวลาการใช้งานที่ยาวนาน ฝุ่น เศษโลหะ และการหล่อลื่นไม่เพียงพอจะทำให้แรงเสียดทานขณะเคลื่อนที่เพิ่มขึ้น และก่อให้เกิดปรากฏการณ์แบ็กแลช (backlash) ซึ่งส่งผลโดยตรงต่อความแม่นยำในการกำหนดตำแหน่ง

วิธีการตรวจสอบ:

1. เคลื่อนย้ายบัคเกจกลับไปข้างหน้าด้วยตนเองในโหมดจ็อก (jog mode)

2. ฟังเสียงผิดปกติหรือสั่นสะเทือนผิดปกติขณะเคลื่อนที่

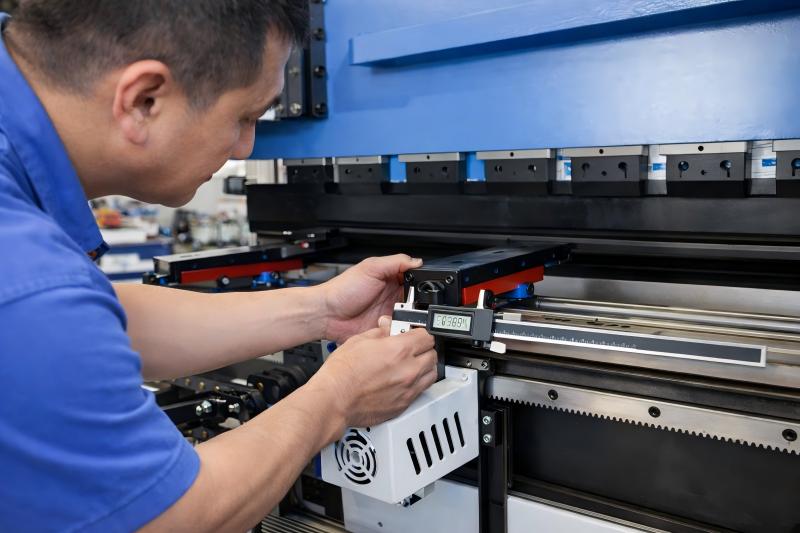

3. ใช้คาลิเปอร์ดิจิทัลตรวจสอบความแม่นยำของการกำหนดตำแหน่งซ้ำ

หากปรากฏการณ์แบ็กแลชเกินค่าความคลาดเคลื่อนที่ยอมรับได้ สกรูบอลอาจจำเป็นต้องปรับแต่งหรือเปลี่ยนใหม่ การทำความสะอาดและหล่อลื่นอย่างสม่ำเสมอสามารถยืดอายุการใช้งานของชิ้นส่วนเหล่านี้ได้อย่างมีประสิทธิภาพ

ข้อต่อหลวมหรือชิ้นส่วนขับเคลื่อนไม่อยู่ในแนวเดียวกัน

มอเตอร์เซอร์โวส่งกำลังผ่านข้อต่อเพื่อขับเคลื่อนบัคเกจ รอยต่อที่หลวมหรือการจัดแนวที่ไม่ดีจะส่งผลให้เกิดการเลื่อนตำแหน่งและการควบคุมขนาดที่ไม่เสถียร

รายการตรวจสอบหลัก:

• โบลต์ยึดฐานมอเตอร์

• ความแน่นของข้อต่อส่งกำลัง

• การจัดแนวแบบโคแอกเซียลระหว่างมอเตอร์กับสกรูบอล

แม้แต่ความไม่สมมาตรเพียงเล็กน้อยก็อาจทำให้เกิดข้อผิดพลาดในการกำหนดตำแหน่งซ้ำๆ ได้

ปัจจัยด้านระบบไฟฟ้าและระบบ CNC ที่ส่งผลต่อความแม่นยำของระบบบัคเกจ

เครื่องดัดโลหะแบบ CNC รุ่นใหม่ใช้ระบบบัคเกจแบบขับเคลื่อนด้วยเซอร์โว ซึ่งควบคุมโดยคอนโทรลเลอร์อัจฉริยะ และความผิดปกติทางไฟฟ้าจะส่งผลโดยตรงต่อความแม่นยำในการกำหนดตำแหน่ง

ข้อผิดพลาดของสัญญาณตอบกลับจากเอนโค้ดเดอร์ของมอเตอร์เซอร์โว

สัญญาณจากเอนโค้ดเดอร์ที่ไม่เสถียรจะทำให้ระบบ CNC ไม่สามารถตรวจจับตำแหน่งจริงของบัคเกจแบบเรียลไทม์ได้อย่างแม่นยำ ซึ่งมักแสดงออกในรูปแบบต่อไปนี้:

• ความแม่นยำในการกำหนดตำแหน่งซ้ำๆ ไม่เสถียร

• สัญญาณเตือนการเบี่ยงเบนของแกนหรือความคลาดเคลื่อนจากการตาม (follow-error)

• การเปลี่ยนแปลงอย่างฉับพลันของขนาดชิ้นงาน

ขั้นตอนการแก้ไขปัญหา:

ตรวจสอบความสมบูรณ์ของสายเคเบิลและขั้วต่อของเอนโค้ดเดอร์ รวมทั้งความน่าเชื่อถือของระบบกราวด์ ตรวจสอบให้แน่ใจว่าสายเคเบิลแบบมีฉนวนกันรบกวน (shielded cables) อยู่ในสภาพสมบูรณ์เพื่อหลีกเลี่ยงการรบกวนจากสนามแม่เหล็กไฟฟ้า

การตั้งค่าพารามิเตอร์ไม่ถูกต้องในคอนโทรลเลอร์ CNC

ในบางกรณี ข้อผิดพลาดในการกำหนดตำแหน่งเกิดจากซอฟต์แวร์เพียงอย่างเดียว การปรับค่าชดเชยความก้าวของเกลียว (pitch compensation) ที่ไม่ถูกต้อง พารามิเตอร์การปรับสเกล หรือการตั้งค่าอัตราส่วนเกียร์อิเล็กทรอนิกส์ จะส่งผลโดยตรงให้การเคลื่อนที่ของระบบบัคเกจ (backgauge) ไม่แม่นยำ

ขั้นตอนการตรวจสอบที่แนะนำ:

1. ยืนยันพารามิเตอร์ความก้าวของบอลสกรู (ball screw pitch) ในคอนโทรลเลอร์

2. ตรวจสอบการตั้งค่าอัตราส่วนเกียร์อิเล็กทรอนิกส์

3. รีเซ็ตและปรับเทียบจุดอ้างอิงศูนย์ (zero reference point) ของแกน

เมื่อปรับเทียบระบบบัคเกจ ให้เริ่มต้นด้วยการรีเซ็ตตำแหน่งอ้างอิง จากนั้นเปรียบเทียบระยะทางการเดินทางที่โปรแกรมไว้กับค่าที่วัดได้จริง

วิธีการปรับเทียบระบบบัคเกจของเครื่องดัดโลหะ (Press Brake)

การปรับเทียบเป็นวิธีที่มีประสิทธิภาพที่สุดในการกำจัดข้อผิดพลาดในการกำหนดตำแหน่งแบบเป็นระบบ และคืนความแม่นยำให้กับระบบ

ขั้นตอนที่ 1: ตรวจสอบและทำความสะอาดชุดประกอบบัคเกจ

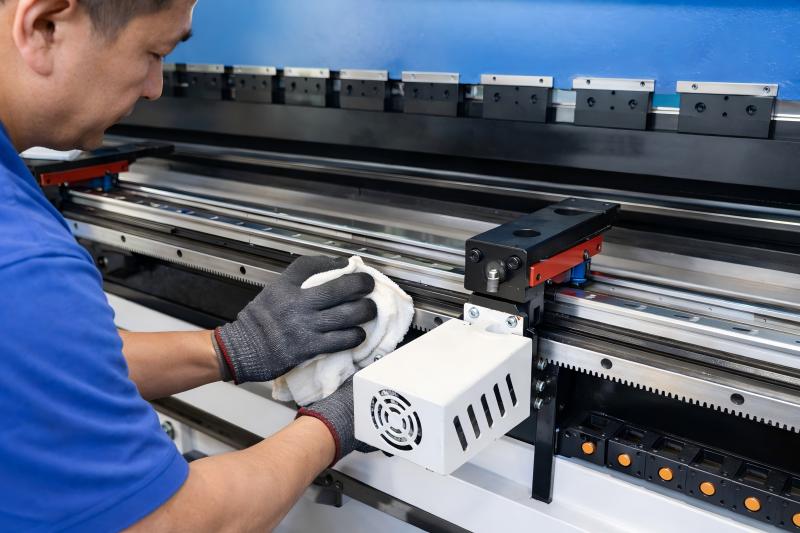

ก่อนการปรับเทียบอย่างเป็นทางการ ให้ทำความสะอาดชิ้นส่วนสำคัญอย่างทั่วถึง:

• รางเลื่อนเชิงเส้น

• สกรูลูกบอล

• นิ้ววัดย้อนกลับ (Backgauge fingers)

• พื้นผิวตรวจจับของเซนเซอร์

สิ่งสกปรกและเศษสิ่งสกปรกที่สะสมอยู่จะทำให้เกิดแรงต้านการเคลื่อนที่ที่ไม่สม่ำเสมอ และส่งผลต่อผลลัพธ์ของการปรับเทียบ

ขั้นตอนที่ 2: ตรวจสอบความขนานของชิ้นส่วนกลไก

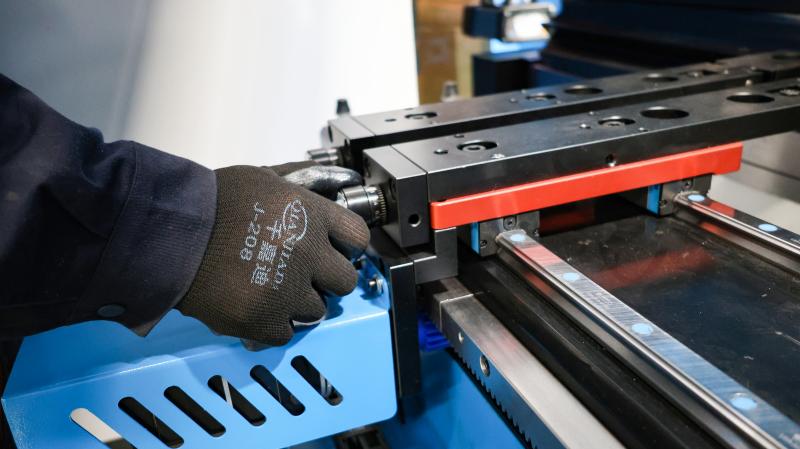

ใช้ไม้บรรทัดความแม่นยำสูงหรือดัมมี่อินดิเคเตอร์เพื่อยืนยันว่าด้านซ้ายและด้านขวาของระบบวัดย้อนกลับ (backgauge) เคลื่อนที่แบบซิงโครนัส หากด้านใดด้านหนึ่งเคลื่อนที่ช้ากว่า ให้ดำเนินการปรับความซิงโครนัสทันที

ขั้นตอนที่ 3: ดำเนินการปรับเทียบแกน CNC

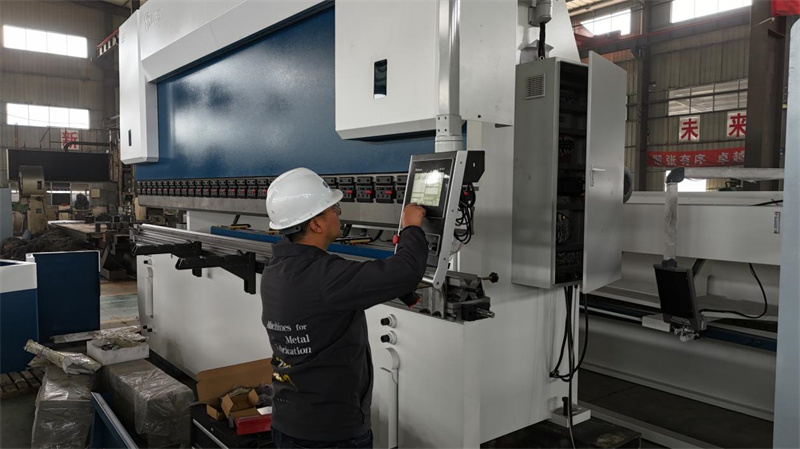

ระบบ CNC ส่วนใหญ่รองรับการปรับเทียบแกนแบบแมนนวล:

1. เลื่อนตัววัดระยะหลังไปยังตำแหน่งอ้างอิงที่คงที่

2. วัดระยะทางจริงจากแนวศูนย์กลางของเครื่องมือ

3. ป้อนค่าการปรับแก้ลงในตัวควบคุม CNC

หลังการสอบเทียบแล้ว ให้ทำการทดสอบการจัดตำแหน่งซ้ำหลายครั้งที่ระยะช่วงการเคลื่อนที่ต่าง ๆ เพื่อยืนยันความเสถียรและความสม่ำเสมอ

แนวทางการบำรุงรักษาเพื่อป้องกันข้อผิดพลาดในการจัดตำแหน่งตัววัดระยะหลัง

การบำรุงรักษาเชิงป้องกันมีประสิทธิภาพด้านต้นทุนมากกว่าการซ่อมแซมหลังเกิดความล้มเหลวอย่างมาก การบำรุงรักษาอย่างสม่ำเสมอยังสามารถหลีกเลี่ยงปัญหาการจัดตำแหน่งตัววัดระยะหลังส่วนใหญ่ได้

การหล่อลื่นและทำความสะอาดเป็นประจำ

• หล่อลื่นรางเลื่อนเชิงเส้นของตัววัดระยะหลังทุกสัปดาห์ สำหรับเครื่องจักรที่ใช้งานบ่อย

• ทำความสะอาดฝุ่นและเศษสิ่งสกปรกทุกวัน ในโรงงานที่มีเศษโลหะหรือฝุ่นสะสมมาก

การตรวจสอบความแม่นยำเป็นระยะ

ดำเนินการทดสอบความแม่นยำทุกเดือน:

1. สั่งให้ระบบตั้งค่าตำแหน่งด้านหลัง (backgauge) เคลื่อนที่ไปยังตำแหน่ง 100 มม. ซ้ำๆ กัน

2. วัดตำแหน่งจริงด้วยเครื่องมือวัดความแม่นยำสูง

3. เปรียบเทียบและบันทึกค่าความเบี่ยงเบน

หากความแปรปรวนเกินช่วงความคลาดเคลื่อนที่ยอมรับได้ ให้ตรวจสอบและปรับแต่งระบบโดยทันที

การควบคุมสิ่งแวดล้อม

การเปลี่ยนแปลงอุณหภูมิทำให้ชิ้นส่วนกลไกขยายตัวจากความร้อน ดังนั้นในโรงงานที่มีการเปลี่ยนแปลงอุณหภูมิอย่างมาก ควรเปิดเครื่องให้ทำงานล่วงหน้า (warm up) ก่อนดำเนินการงานดัดที่ต้องการความแม่นยำสูง

คำถามที่พบบ่อย

สาเหตุที่พบบ่อยที่สุดของปัญหาความไม่แม่นยำในการตั้งค่าตำแหน่งของ backgauge บนเครื่องดัดโลหะแบบกดคืออะไร?

การสึกหรอของแท่งเกลียวบอลสกรู (ball screws) และการหล่อลื่นไม่เพียงพอ คือสาเหตุที่พบบ่อยที่สุด ตามด้วยข้อต่อที่หลวม และข้อผิดพลาดของสัญญาณตอบกลับจากเอนโค้ดเดอร์

ฉันจะรู้ได้อย่างไรว่า backgauge ของฉันจำเป็นต้องปรับค่าใหม่ (recalibration)?

หากการดัดซ้ำๆ หลายครั้งส่งผลให้เกิดความเบี่ยงเบนของขนาดอย่างสม่ำเสมอ โดยเฉพาะความยาวของฟลานจ์ (flange length) แสดงว่า backgauge จำเป็นต้องปรับค่าใหม่

ข้อผิดพลาดของพารามิเตอร์ CNC สามารถทำให้ตำแหน่งของระบบวัดย้อนกลับ (backgauge) คลาดเคลื่อนได้หรือไม่

ได้ ค่าชดเชยระยะเกลียว (pitch compensation) ที่ไม่ถูกต้อง พารามิเตอร์การปรับสเกล (scaling parameters) หรือการตั้งค่าจุดอ้างอิง (reference point settings) ในตัวควบคุม CNC จะส่งผลโดยตรงต่อความแม่นยำในการกำหนดตำแหน่งของแกน

ควรตรวจสอบความแม่นยำของระบบวัดย้อนกลับ (backgauge) บ่อยเพียงใด

สำหรับสภาพแวดล้อมการผลิตที่ทำงานอย่างต่อเนื่อง แนะนำให้ตรวจสอบความแม่นยำทุกเดือน ส่วนในกรณีที่เครื่องจักรเกิดการชนกันหรือรับโหลดเกินขีดจำกัด จำเป็นต้องตรวจสอบทันที

บทสรุป

การที่ระบบวัดย้อนกลับ (backgauge) ของเครื่องดัดโลหะ (press brake) ระบุตำแหน่งไม่แม่นยำนั้นแทบจะไม่เกิดขึ้นโดยบังเอิญเลย แต่มักเกิดจากความสึกหรอของชิ้นส่วนทางกล การหลวมของชิ้นส่วนส่งกำลัง ข้อบกพร่องของสัญญาณตอบกลับทางไฟฟ้า หรือการปรับเทียบ (calibration) ที่ไม่เหมาะสม โดยการปฏิบัติตามกระบวนการตรวจสอบอย่างเป็นระบบ—เช่น การตรวจสอบชิ้นส่วนส่งกำลังทางกล การตรวจสอบสัญญาณของเอนโค้เดอร์เซอร์โว (servo encoder) และการปรับเทียบแกน CNC ใหม่—จะช่วยให้คุณกู้คืนความแม่นยำในการระบุตำแหน่งได้อย่างรวดเร็ว

การปฏิบัติงานประจำวัน เช่น การหล่อลื่นอย่างสม่ำเสมอ การทดสอบความแม่นยำเป็นระยะ และการปรับค่าเทียบเคียงอย่างเหมาะสม สามารถลดต้นทุนของชิ้นส่วนเสียและต้นทุนการผลิตซ้ำได้อย่างมีนัยสำคัญ ถ้าท่านพบข้อผิดพลาดในการระบุตำแหน่งที่เกิดขึ้นซ้ำๆ หรือต้องการความช่วยเหลือด้านเทคนิคจากผู้เชี่ยวชาญ โปรดติดต่อทีมบริการเฉพาะทางเพื่อให้มั่นใจในความมั่นคงของการดัดงอในระยะยาวและประสิทธิภาพการผลิต
