เครื่องม้วน

เครื่องม้วนแผ่นแบบสามลูกกลิ้ง คือ เครื่องจักรพิเศษที่ใช้ม้วนแผ่นโลหะให้เป็นรูปวงกลม ทรงกรวย และส่วนโค้ง โดยใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตเครื่องจักร และการติดตั้งอุปกรณ์กระบวนการในโรงไฟฟ้าพลังความร้อน อุตสาหกรรมเคมี และอุตสาหกรรมวัสดุก่อสร้าง กำลังขับออกโดยทั่วไปขึ้นอยู่กับกำลังของมอเตอร์และระบบไฮดรอลิก ซึ่งกำลังของมอเตอร์และระบบไฮดรอลิกจะเปลี่ยนแปลงไปตามข้อกำหนดเฉพาะของเครื่องม้วนแผ่นและข้อกำหนดในการปฏิบัติงาน

ตัวอย่างเช่น สำหรับเครื่องม้วนแผ่นที่สามารถม้วนแผ่นโลหะหนา 6 มิลลิเมตร กว้าง 1600 มิลลิเมตร ควรเลือกมอเตอร์ที่มีกำลังเท่าใด คำตอบขึ้นอยู่กับการเลือกมอเตอร์และเกียร์ลดความเร็ว โดยมอเตอร์ที่หมุนด้วยความเร็วสูงกว่าจะต้องใช้กำลังมากกว่า ในทางกลับกันมอเตอร์ที่หมุนช้ากว่าจะใช้กำลังน้อยกว่า อัตราส่วนของเกียร์ลดความเร็วก็มีความสำคัญอย่างยิ่ง โดยทั่วไปแล้ว ประมาณการว่ามอเตอร์ที่มีกำลังประมาณ 2 กิโลวัตต์จะเพียงพอ

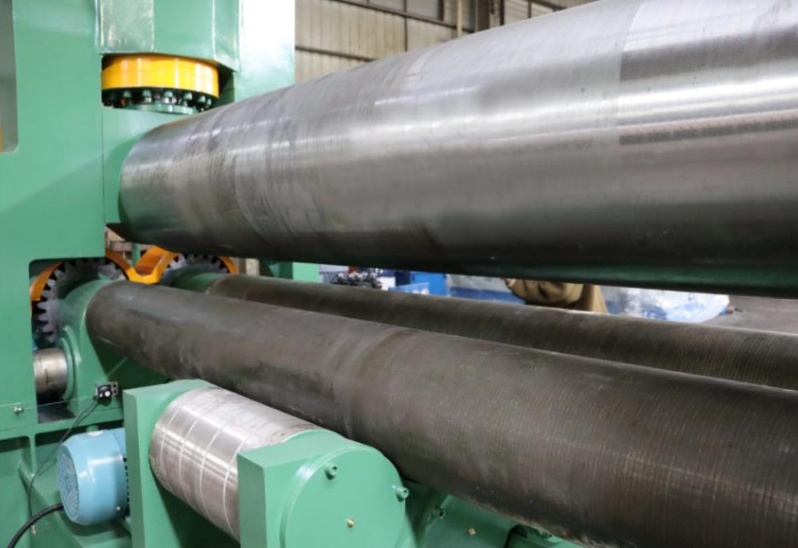

เครื่องม้วนแผ่นโลหะแบบสามลูกกลิ้งคือเครื่องแบบสามลูกกลิ้งที่มีความสมมาตรและสามารถปรับลูกกลิ้งส่วนบนให้เลื่อนขึ้นได้ ลูกกลิ้งด้านล่างสองตัวยึดติดอยู่กับโครงรองรับและทำหน้าที่เป็นลูกกลิ้งขับเคลื่อน ส่วนลูกกลิ้งด้านบนเป็นลูกกลิ้งที่ปรับตำแหน่งได้และถูกขับเคลื่อนเพื่อให้สอดคล้องกับความต้องการในกระบวนการม้วนชิ้นงาน

ลูกกลิ้งด้านบนของเครื่องม้วนแผ่นโลหะแบบสามลูกกลิ้งสามารถปรับตำแหน่งได้สองวิธี

ก) การปรับด้วยมือ โดยหมุนสกรูเกลียวขึ้น-ลงด้วยมือ ซึ่งระบุด้วยตัวอักษร S

ข) การปรับโดยระบบอัตโนมัติ โดยการยกขึ้นหรือลดลงทำผ่านระบบส่งกำลังเชิงกล ซึ่งระบุด้วยตัวอักษร Z

ช่วงการทำงานของเครื่องม้วนแผ่นโลหะแบบสามลูกกลิ้ง

หากความกว้างของแผ่นโลหะลดลงต่ำกว่าร้อยละ 60 ความเส้นผ่านศูนย์กลางในการม้วนจะมากกว่าร้อยละ 50 และความต้านทานแรงดึงของวัสดุต่ำกว่าร้อยละ 40 ของ Q235 ความหนาของแผ่นโลหะสามารถเพิ่มขึ้นได้ตามสมควร

ข้อควรระวังเกี่ยวกับการหล่อลื่นเครื่องม้วนแผ่นโลหะแบบสามลูกกลิ้ง

การหล่อลื่นส่วนประกอบเชิงกล เช่น จุดหมุน ผิวที่เลื่อนไถล และผิวฟันเฟือง อย่างเหมาะสม เป็นมาตรการที่มีประสิทธิภาพในการลดการใช้พลังงานและยืดอายุการใช้งานของเครื่องจักร ดังนั้น ควรจัดตั้งระบบหล่อลื่นเฉพาะ และเลือกสารหล่อลื่นที่เหมาะสม

1. จุดที่ต้องหล่อลื่นของเครื่องม้วนแผ่นแบบสามลูกกลิ้ง แสดงไว้บนป้ายระบุตำแหน่งการหล่อลื่นที่ติดตั้งอยู่บนตัวเครื่อง

2. การเลือกสารหล่อลื่น

ชิ้นส่วนทั้งหมด เช่น ปลอกรองรับ จุดหมุน และเกลียวของเพลาขับของเครื่องม้วนแผ่นแบบสามลูกกลิ้ง ต้องใช้น้ำมันเครื่องเบอร์ 40 ฉีดเข้าไปตามจุดที่กำหนด ส่วนภายในถังน้ำมันของเกียร์ลดความเร็ว ให้ใช้น้ำมันเครื่อง HT50 และบริเวณผิวฟันเฟือง ให้ใช้จาระบีชนิดแคลเซียมเบส

3. ระบบหล่อลื่น

ก. ก่อนนำอุปกรณ์ไปใช้งาน ต้องเติมน้ำมันหรือจาระบีให้ครบถ้วน ให้เทน้ำมันลงบนผิวที่เลื่อนไถลจนน้ำมันไหลออกทางปลายทั้งสองด้านของปลอก ใส่น้ำมันลงในถังน้ำมันของเกียร์ลดความเร็วจนถึงระดับที่ระบุไว้บนไม้วัดระดับน้ำมัน และเคลือบผิวฟันเฟืองด้วยจาระบีให้ทั่วทั้งพื้นผิว

ข้อ ข. ขณะเครื่องกำลังทำงาน ให้หล่อลื่นพื้นผิวที่เลื่อนไถลทุกๆ 2 ชั่วโมง และเติมน้ำมันลงบนพื้นผิวเฟืองตามความจำเป็น

ข้อ ค. ตรวจสอบระดับและคุณภาพของน้ำมันในตัวลดความเร็วทุกเดือน หากน้ำมันมีระดับต่ำหรือเสื่อมคุณภาพจนกลายเป็นน้ำใส ให้เติมน้ำมันหรือเปลี่ยนน้ำมันทันที โดยควรเปลี่ยนน้ำมันอย่างน้อยปีละหนึ่งครั้ง
