เครื่องม้วน

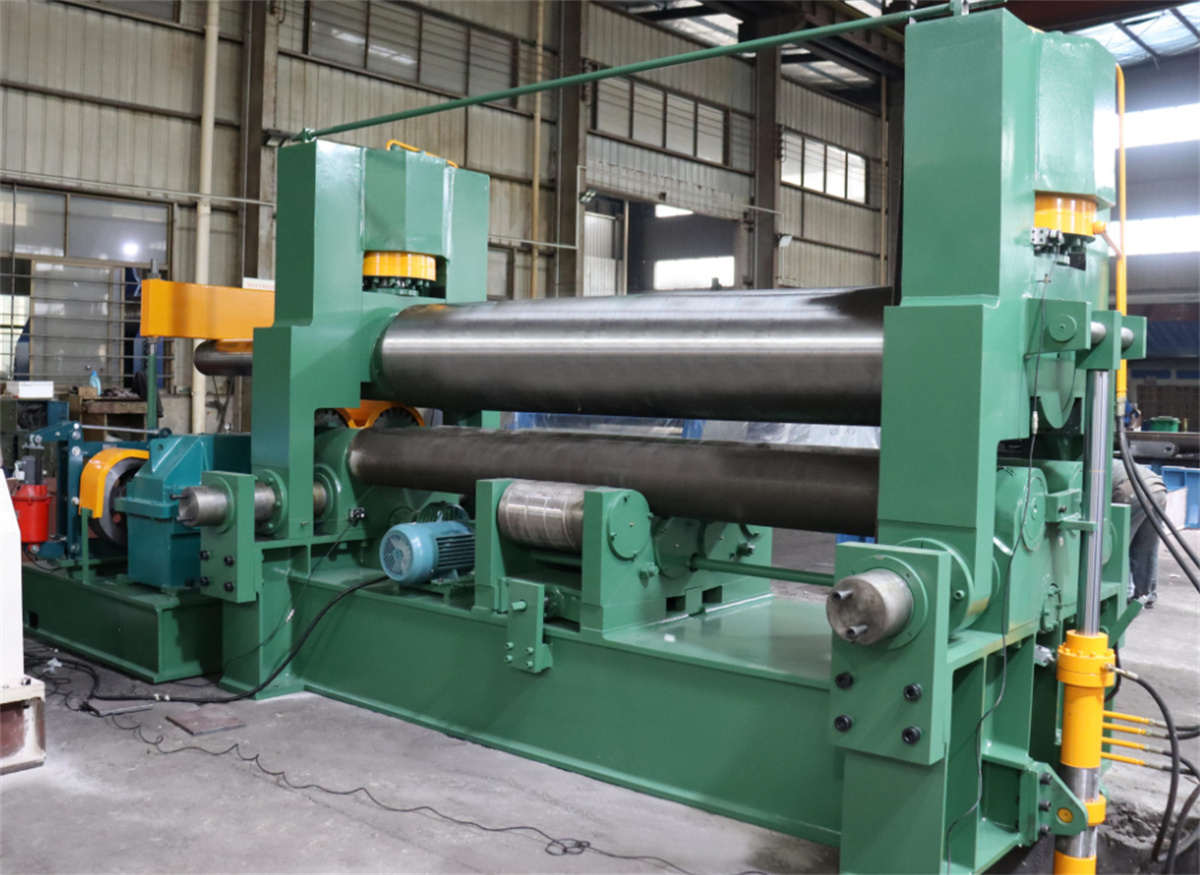

เครื่องนี้มีโครงสร้างแบบสามลูกกลิ้งสมมาตร โดยลูกกลิ้งด้านบนตั้งอยู่ตรงกลางระหว่างลูกกลิ้งด้านล่างทั้งสองลูก กระบอกสูบไฮดรอลิกขับเคลื่อนลูกสูบเพื่อเลื่อนลูกกลิ้งด้านบนขึ้น-ลงในแนวดิ่ง พลังงานถูกส่งผ่านเฟืองขั้นสุดท้ายของตัวลดความเร็วหลักเพื่อให้เฟืองของลูกกลิ้งด้านล่างทั้งสองลูกหมุนสัมพันธ์กัน ทำให้ลูกกลิ้งทั้งสองหมุนและขับเคลื่อนกระบวนการดัดแผ่นโลหะ

หลักการทำงานมีดังนี้: แผ่นโลหะแบนและยืดหยุ่นจะถูกวางไว้ระหว่างลูกกลิ้งทำงานสามตัวของเครื่อง (ลูกกลิ้งล่างสองตัวและลูกกลิ้งบนหนึ่งตัว) โดยลูกกลิ้งบนจะกดลงมา และลูกกลิ้งล่างทั้งสองตัวจะหมุน ทำให้แผ่นโลหะเกิดการโค้งต่อเนื่องซ้ำๆ จนเกิดการเปลี่ยนรูปพลาสติกถาวร ส่งผลให้ได้ชิ้นงานรูปทรงกระบอก ทรงกรวย หรือส่วนผสมของทรงกระบอกกับทรงกรวยตามที่ต้องการ

ข้อเสียของเครื่องดัดแบบไฮดรอลิกสามลูกกลิ้งนี้คือ ปลายของแผ่นโลหะจำเป็นต้องผ่านกระบวนการดัดล่วงหน้าด้วยอุปกรณ์แยกต่างหาก

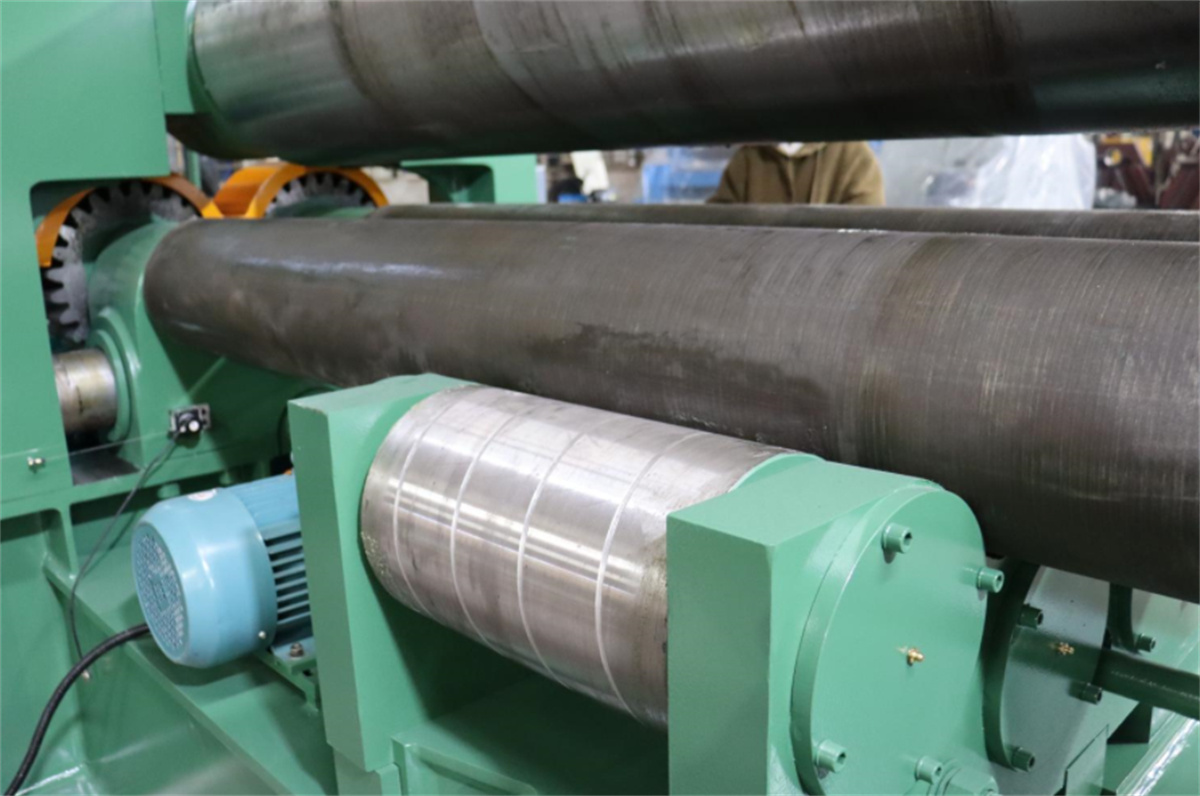

จัดอยู่ในประเภทเครื่องขนาดใหญ่ เหมาะสำหรับการดัดแผ่นโลหะที่มีความหนาเกิน ๕๐ มิลลิเมตร โดยมีลูกกลิ้งรองรับแบบคงที่เรียงเป็นแถวติดตั้งอยู่ใต้ลูกกลิ้งล่างทั้งสองตัว ซึ่งช่วยลดระยะห่างระหว่างลูกกลิ้งล่างทั้งสองตัว ทำให้ความแม่นยำของชิ้นงานที่ดัดเพิ่มขึ้น และยกระดับประสิทธิภาพโดยรวมของเครื่อง

ขั้นตอนการบำรุงรักษาเครื่องดัดสามลูกกลิ้งมีดังนี้:

1. หล่อลื่นจุดที่ต้องการน้ำมันทุกจุด รวมถึงถ้วยใส่น้ำมันและบริเวณที่ต้องการการหล่อลื่นด้วยตนเอง ตามแผนผังการหล่อลื่นของเครื่องจักร

2. ใช้งานเครื่องจักรภายในพารามิเตอร์ที่กำหนดไว้: ความหนาของแผ่นต้องไม่เกิน 20 มม. ความยาวต้องไม่เกิน 2500 มม. และความแข็งแรงของวัสดุเมื่อเริ่มไหล (yield strength) ต้องต่ำกว่า 250 MPa

3. หลังจากต่อไฟฟ้าแล้ว ให้หมุนลูกกลิ้งส่วนล่างไปในทิศทางเดินหน้าและถอยหลัง พร้อมทั้งเลื่อนลูกกลิ้งส่วนบนขึ้น–ลง เพื่อตรวจสอบว่ามีการติดขัดหรือฝืดผิดปกติหรือไม่

4. ปฏิบัติตามขั้นตอนการแปรรูปและวิธีการใช้งานที่กำหนดไว้อย่างเคร่งครัด; ให้ระมัดระวังเป็นพิเศษในการใช้งานอย่างปลอดภัยขณะที่ลูกกลิ้งส่วนบนอยู่ในตำแหน่งสูงสุดหรือต่ำสุด 5. การดำเนินการต่างๆ เช่น การยกหรือลดลูกกลิ้งส่วนบน การเอียงและรีเซ็ตแบริ่งปลายที่ลดลง (drop-end bearing) รวมถึงการเอียงลูกกลิ้งส่วนบน สามารถทำได้เฉพาะหลังจากที่ระบบขับเคลื่อนหลักหยุดทำงานสนิทแล้วเท่านั้น

6. หากตรวจพบเสียงผิดปกติ เสียงกระแทก หรือความผิดปกติอื่นใดขณะเครื่องจักรกำลังทำงาน ให้หยุดเครื่องทันทีเพื่อตรวจสอบ

7. บุคลากรต้องประสานงานกันและปฏิบัติตามคำสั่งของผู้รับผิดชอบการดำเนินการม้วนแผ่นโลหะ โดยห้ามเริ่มเครื่องโดยไม่มีคำสั่งจากผู้รับผิดชอบ

8. ระหว่างการดำเนินการม้วนแผ่นโลหะ ต้องระมัดระวังอย่างยิ่งเพื่อป้องกันไม่ให้มือถูกแผ่นเหล็กหนีบและดึงเข้าไปในเครื่องพร้อมกับแผ่นเหล็ก

9. เมื่อใช้เครนแบบเหนือศีรษะยกแผ่นเหล็กหรือทรงกระบอกที่ม้วนแล้ว ต้องระมัดระวังไม่ให้เกิดการชนกับเครื่อง

เมื่อเสร็จสิ้นงานม้วนแผ่นโลหะ ต้องตรวจสอบให้แน่ใจว่าชิ้นงานเสร็จสมบูรณ์ วัสดุถูกเก็บออกจากพื้นที่ และทำความสะอาดบริเวณทำงานให้เรียบร้อย รวมทั้งบำรุงรักษาอุปกรณ์ตามความจำเป็นและตัดแหล่งจ่ายไฟทันที
