ยกระดับการออกแบบด้วย CAD แบบบูรณาการ ESA S630
เมื่อพูดถึงการยกระดับประสิทธิภาพการออกแบบ ระบบ CAD แบบบูรณาการ ESA S630 ได้แสดงให้เห็นถึงความโดดเด่นในฐานะโซลูชันที่มีประสิทธิภาพสำหรับนักออกแบบและวิศวกร หากคุณสนใจที่จะเข้าใจว่าแพลตฟอร์ม CAD แบบบูรณาการนี้สามารถปรับปรุงเวิร์กโฟลว์การออกแบบของคุณได้อย่างไร คุณมาถูกที่แล้ว
ในบทความนี้ เราจะมาสำรวจฟังก์ชันการทำงานเฉพาะตัวของระบบ CAD แบบบูรณาการ ESA S630 และแสดงให้เห็นถึงวิธีที่มันช่วยเพิ่มประสิทธิภาพของกระบวนการและความแม่นยำในการออกแบบ ไม่ว่าคุณจะเป็นผู้เริ่มต้นใช้ซอฟต์แวร์ CAD หรือกำลังมองหาทางปรับปรุงระบบที่มีอยู่ คู่มือนี้มีข้อมูลเชิงปฏิบัติที่จะช่วยให้คุณใช้ประโยชน์จาก ESA S630 เพื่อให้ได้ผลลัพธ์การออกแบบที่เหนือกว่า
แนะนำ
ระบบ CAD แบบบูรณาการ ESA S630 มอบความสามารถขั้นสูงที่ช่วยปรับปรุงกระบวนการทำงานด้านการออกแบบอย่างมีนัยสำคัญ โดยเฉพาะในงานโลหะที่เกี่ยวข้องกับเครื่องดัดโลหะ (press brakes) จุดเด่นหลักของระบบคือความสามารถในการสร้างองค์ประกอบกราฟิกที่สำคัญ เช่น ส่วนบนและล่างของเครื่อง มีดดัด (punch) แม่พิมพ์ (die) และชิ้นงานที่ต้องการดัด แนวทางแบบบูรณาการนี้ช่วยให้นักออกแบบสามารถตรวจสอบลำดับการดัดได้อย่างแม่นยำ ลดความผิดพลาดและเร่งกระบวนการผลิต คู่มือผู้ใช้ที่แนบมาช่วยให้เข้าถึงเครื่องมือวาดแบบได้อย่างสะดวก ทำให้ผู้ใช้สามารถใช้ศักยภาพของ ESA S630 ได้อย่างเต็มที่เพื่อความน่าเชื่อถือและประสิทธิภาพในการออกแบบที่สูงขึ้น
ฟังก์ชันการวาดแบบ
ฟังก์ชันการวาดภาพภายในโปรแกรม CAD แบบบูรณาการ ESA S630 ช่วยทำให้ขั้นตอนต้นของการออกแบบง่ายและรวดเร็วขึ้นอย่างมาก โดยการสร้างส่วนของเส้นต่างๆ อัตโนมัติจากข้อมูลที่ผู้ใช้ป้อนเข้าไป เครื่องมือนี้จึงช่วยเพิ่มความเร็วและความแม่นยำในการเขียนแบบ ระบบรองรับการป้อนข้อมูลทั้งในรูปแบบพิกัดเชิงขั้ว (Polar) และพิกัดคาร์ทีเซียน (Cartesian) โดยทั่วไปจะแนะนำให้ใช้รูปแบบพิกัดเชิงขั้วเนื่องจากใช้งานง่ายกว่า ความยืดหยุ่นนี้ช่วยส่งเสริมความถูกต้องแม่นยำ และลดข้อผิดพลาดจากการป้อนข้อมูล ทำให้ฟังก์ชันการวาดภาพกลายเป็นเครื่องมือสำคัญสำหรับการพัฒนาการออกแบบอย่างมีประสิทธิภาพและลดความผิดพลาด
การตั้งค่าพิกัดเชิงขั้วของข้อมูลการวาดภาพ

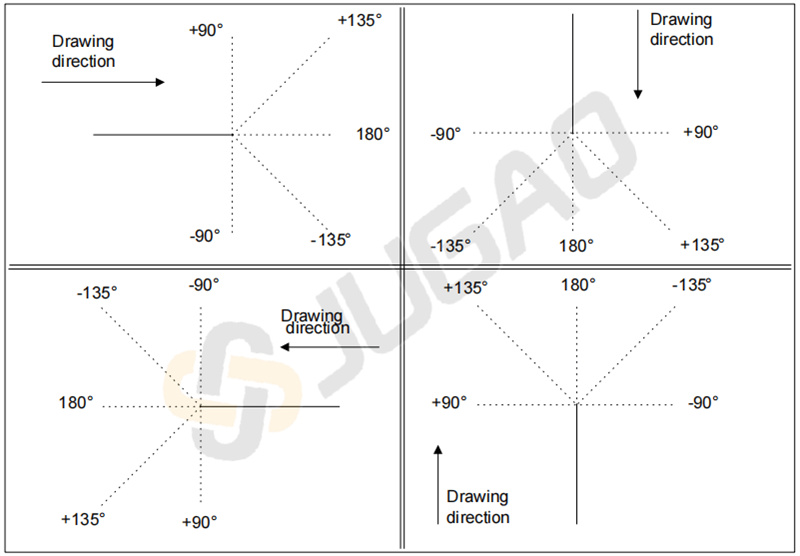

การตั้งค่าพิกัดเชิงขั้วในโปรแกรม CAD แบบบูรณาการ ESA S630 มีบทบาทสำคัญในการเพิ่มความแม่นยำของการออกแบบ โดยเฉพาะในโครงการที่ซับซ้อน ฟีเจอร์นี้ช่วยให้สามารถกำหนดส่วนของเส้นที่จะวาดได้โดยใช้ความยาวและมุม—ในช่วง ±180.0°—ทำให้มั่นใจได้ถึงการจัดวางและทิศทางที่แม่นยำ ซึ่งเป็นประโยชน์อย่างยิ่งในงานประยุกต์ที่ต้องการควบคุมมิติอย่างเข้มงวด เช่น การวางแผนด้านสถาปัตยกรรมและวิศวกรรมเครื่องกล
กฎเกณฑ์สำหรับการป้อนมุมเหล่านี้มีดังนี้:
การตั้งค่าพิกัดคาร์ทีเซียนของข้อมูลการวาดภาพ
ฟังก์ชันนี้ช่วยให้สามารถกำหนดส่วนต่างๆ ที่จะประกอบเป็นภาพวาด โดยใช้คู่พิกัดที่ระบุความแตกต่างระหว่างจุดเริ่มต้นและจุดสิ้นสุดของเส้น
พิกัดคาร์ทีเซียนไม่ใช่ค่าสัมบูรณ์ แต่สัมพันธ์กับจุดเริ่มต้นของเส้น และผู้ใช้จำเป็นต้องป้อนค่าพิกัดเหล่านี้
ข้อมูลทั่วไป
ก่อนเริ่มวาดองค์ประกอบกราฟิก จำเป็นต้องป้อนข้อมูลทั่วไปบางอย่าง ซึ่งอาจแตกต่างกันไปตามวัตถุประสงค์ที่ต้องการวาด
ข้อมูลที่จะถูกนำเข้าในช่วงนี้ได้อธิบายไว้ในบทเฉพาะสำหรับแต่ละวัตถุ
หน้าแบบแปลน
หน้าแบบแปลนภายใน ESA S630 Integrated CAD เป็นหัวใจสำคัญของดีไซน์ที่ใช้งานง่าย โดยถูกออกแบบมาเพื่อเพิ่มประสิทธิภาพในการจัดระเบียบและเข้าถึงข้อมูลการออกแบบอย่างไร้รอยต่อ เพื่อเข้าสู่อินเทอร์เฟซแบบแปลน ให้แตะปุ่ม [Ok] ด้วยนิ้วของคุณ—การเข้าถึงที่เข้าใจง่ายเช่นนี้เป็นเพียงจุดเริ่มต้นของดีไซน์ที่ได้รับการวางแผนมาอย่างพิถีพิถัน

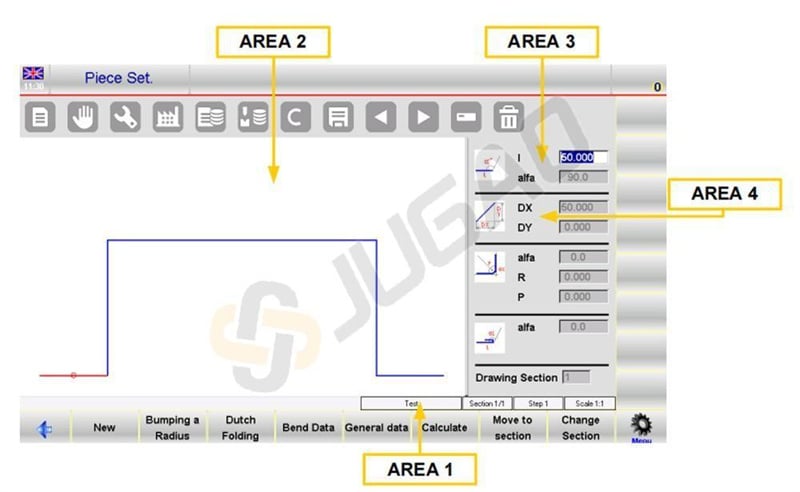

หน้าแบบแปลนถูกจัดโครงสร้างออกเป็นหลายพื้นที่ที่แตกต่างกัน:
พื้นที่ 1: ข้อมูลแบบแปลนหรือแถบสถานะ: หน้าต่างนี้แสดงรายละเอียดสำคัญ เช่น ชื่อโปรแกรมที่คุณกำลังทำงานอยู่ เลขที่ส่วนและขั้นตอนของแบบแปลนปัจจุบัน และอัตราส่วนขนาด ข้อมูลแบบเรียลไทมนี้ทำให้มั่นใจได้ว่าคุณจะทราบรายละเอียดเฉพาะของกระบวนการออกแบบอยู่เสมอ
พื้นที่ 2: หน้าต่างแสดงภาพการวาดกราฟิก: ที่นี่การแสดงผลกราฟิกของการวาดของคุณจะปรากฏขึ้นตามข้อมูลที่ป้อนเข้ามา มันทำหน้าที่เป็นศูนย์กลางภาพที่แบบแปลนของคุณเริ่มชัดเจน โดยสะท้อนผลจากการป้อนข้อมูลของคุณได้ทันที
พื้นที่ 3: หน้าต่างตั้งค่าเชิงขั้ว: พื้นที่นี้ช่วยให้สามารถป้อนข้อมูลอย่างแม่นยำเกี่ยวกับความยาวของด้านที่ต้องการวาด (‘l’) และมุม (‘Alpha’) เมื่อเทียบกับด้านถัดไป การตั้งค่าเชิงขั้วจะช่วยเพิ่มความแม่นยำและความยืดหยุ่นที่จำเป็นสำหรับการออกแบบที่ซับซ้อน
พื้นที่ 4: หน้าต่างตั้งค่าคาร์ทีเซียน: ในหน้าต่างนี้ คุณสามารถป้อนพิกัดคาร์ทีเซียน (‘DX’ และ ‘DY’) ได้ พิกัดเหล่านี้แสดงถึงความแตกต่างระหว่างพิกัดเริ่มต้นและพิกัดสุดท้ายของความยาวที่ต้องการวาด เพิ่มอีกระดับหนึ่งของความแม่นยำให้กับการออกแบบของคุณ
หน้าต่างที่ได้รับการจัดวางอย่างพิถีพิถันไม่เพียงแต่ช่วยให้กระบวนการวาดแบบราบรื่นขึ้น แต่ยังช่วยปรับปรุงการเข้าถึงและการจัดการข้อมูลการออกแบบได้อย่างมีนัยสำคัญ โดยใช้หน้ากระดาษการวาดแบบ CAD แบบบูรณาการของ ESA S630 นักออกแบบจะได้รับอินเตอร์เฟซที่ครอบคลุมและใช้งานง่าย ซึ่งสนับสนุนการพัฒนาการออกแบบอย่างมีประสิทธิภาพและแม่นยำ
การป้อนข้อมูลของแบบ drawing
การป้อนข้อมูลอย่างถูกต้องและมีประสิทธิภาพเป็นสิ่งสำคัญในการสร้างแบบออกแบบที่แม่นยำ และ ESA S630 Integrated CAD มีความโดดเด่นในด้านนี้ด้วยฟังก์ชันการป้อนข้อมูลที่ใช้งานง่าย เมื่อคุณเข้าถึงแบบ drawing เป็นครั้งแรกในพื้นที่ 2 ความยาวมาตรฐานด้านแรกจะถูกวาดโดยอัตโนมัติและถูกเน้นด้วยสีแดง ทำให้คุณสามารถตรวจสอบและปรับการตั้งค่าเริ่มต้นได้อย่างง่ายดาย ทิศทางเริ่มต้นสามารถเปลี่ยนแปลงได้อย่างรวดเร็วโดยการเข้าสู่ [เมนูย่อย] และเลือก [Rotation] เพื่อให้มั่นใจถึงความยืดหยุ่นในกระบวนการทำงานออกแบบของคุณ
วิธีการป้อนแบบ drawing ในโหมดโพลาร์
หากเคอร์เซอร์ไม่ได้อยู่ในช่อง "l" ของพื้นที่ 3 จะต้องกดปุ่ม [Sub Menu] และ [Polar Format] เพื่อเปิดใช้งานการตั้งค่ารูปแบบโพลาร์ ค่าที่ต้องป้อนมีดังนี้:
ความยาวของด้าน; ด้านจะถูกปรับสเกลตามความยาวที่ป้อน และเคอร์เซอร์จะเลื่อนไปยังช่อง "alpha" เพื่อตั้งค่ามุม
มุมเมื่อเทียบกับความยาวถัดไป
ความยาวที่กล่าวมาข้างต้นจะเปลี่ยนเป็นสีน้ำเงิน; ความยาวถัดไปจะถูกวาดขึ้น จะกลายเป็นความยาวปัจจุบัน และจะแสดงเป็นสีแดง มีวงกลมล้อมรอบส่วนที่กำลังป้อนอยู่ในขณะนี้
หลังจากป้อนข้อมูลเสร็จสิ้น เคอร์เซอร์จะเลื่อนไปยังช่องเพื่อตั้งค่าความยาวของด้านใหม่ การป้อนค่าคู่นี้จะต้องทำซ้ำจนกว่าการวาดภาพจะเสร็จสมบูรณ์
การอัปเดตข้อมูลเกี่ยวกับรูปวาด
หากการวัดที่ป้อนเข้ามามีค่าเกินกว่าขนาดของหน้าต่าง การวาดภาพจะถูกปรับสเกลโดยอัตโนมัติ; ตัวประกอบสเกลของภาพในพื้นที่ 1 จะได้รับการอัปเดต
ทุกครั้งที่มีการวาดความยาวใหม่ หมายเลขของความยาวปัจจุบันจะแสดงในช่อง "ขั้นตอน" ของพื้นที่ 1 และจะเพิ่มขึ้นเรื่อยๆ
เสร็จสิ้นการวาดภาพ
เพื่อระบุว่าการวาดภาพเสร็จสมบูรณ์แล้ว คุณต้องตั้งมุมของความยาวสุดท้ายให้เป็นศูนย์
วิธีเลือกข้อมูลการวาดภาพ
ในการเลือกข้อมูลการวาดภาพ จำเป็นต้องเลื่อนผ่านข้อมูลเหล่านั้นโดยใช้ปุ่มสองปุ่มนี้
ปุ่มจะเลื่อนย้อนกลับผ่านข้อมูลที่สร้างภาพวาดในโหมดตามลำดับ โดยเปลี่ยนไปทีละขั้นตอนระหว่างช่อง "alpha" และช่อง "l" ส่วนการเลื่อนไปข้างหน้าจะทำในโหมดตามลำดับ โดยเปลี่ยนไปทีละขั้นตอนในช่อง "l" เมื่อเลื่อนผ่านข้อมูลของการวาดภาพ ความยาวที่เกี่ยวข้องกับข้อมูลที่แสดงจะถูกเน้น และหมายเลขขั้นตอนปัจจุบันจะแสดงในพื้นที่ 1
เปลี่ยนแปลงข้อมูลการวาดภาพ
ในการเปลี่ยนแปลงข้อมูลการวาดภาพ จะต้อง:
· เลือกค่าที่ต้องการ
· ป้อนค่าใหม่
· กด [Ok] เพื่อยอมรับค่าใหม่
· การวาดภาพจะถูกสร้างขึ้นตามค่าใหม่ที่ป้อนเข้าไป

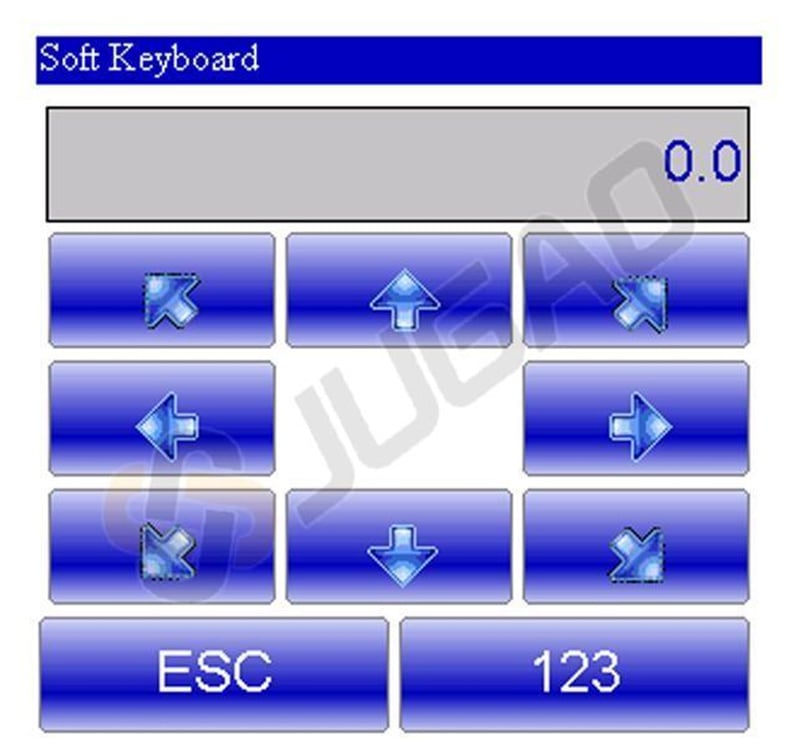

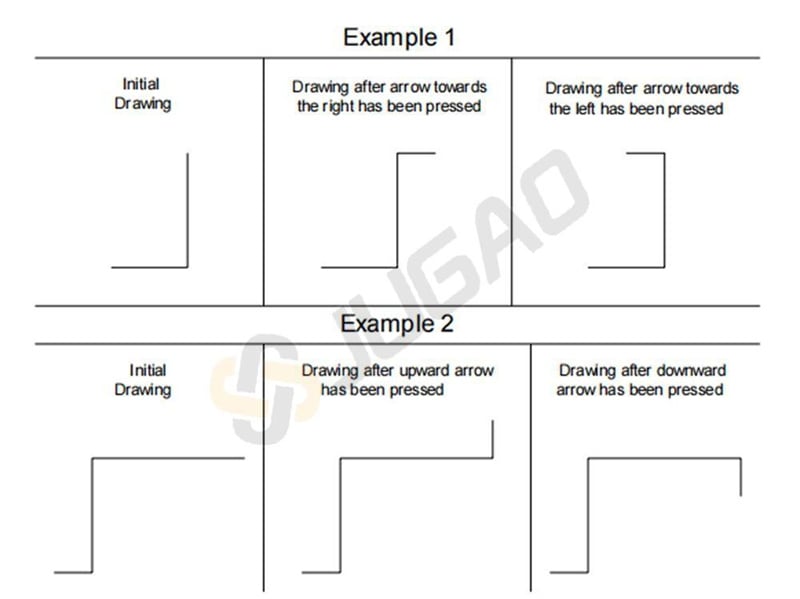

การใช้งานปุ่มลูกศรบนคีย์บอร์ดซอฟต์แวร์
ปุ่มลูกศรจะเลื่อนความยาวไปในแนวราบหรือแนวดิ่ง

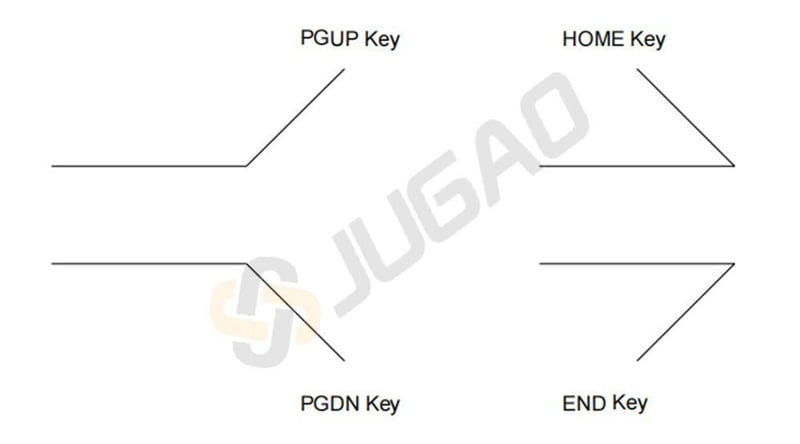

การใช้ปุ่มลูกศรและคีย์บอร์ดภายนอก
ในเครื่อง CNC ของเราสามารถต่อคีย์บอร์ดภายนอกแบบ PS/2 หรือ USB ได้
ปุ่มลูกศรจะเคลื่อนที่แบบแนวทแยงผ่านช่วงต่างๆ
มุมที่มีอยู่จะถูกป้อนโดยอัตโนมัติในช่อง "alpha" ระหว่างความยาวปัจจุบันกับด้านที่ลากไว้ ขึ้นอยู่กับปุ่มทิศทางที่ถูกกด

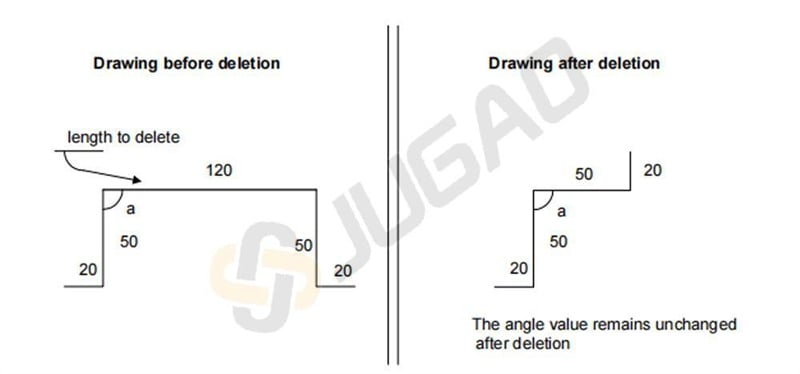

วิธีลบความยาวของรูปวาด
ด้วย ESA S630 Integrated CAD การลบความยาวทำได้โดยการเลือกส่วนที่ต้องการแล้วกดปุ่มหนึ่งปุ่ม ความยาวที่ถูกลบจะปรับความยาวถัดไปตามมุมก่อนหน้า
หากลบความยาวสุดท้าย จะกลับไปใช้ความยาวมาตรฐานโดยค่าเริ่มต้น เพื่อลบความยาวสุดท้าย ให้ย้ายไปยังข้อมูลก่อนหน้าก่อนที่จะจบการวาดภาพ

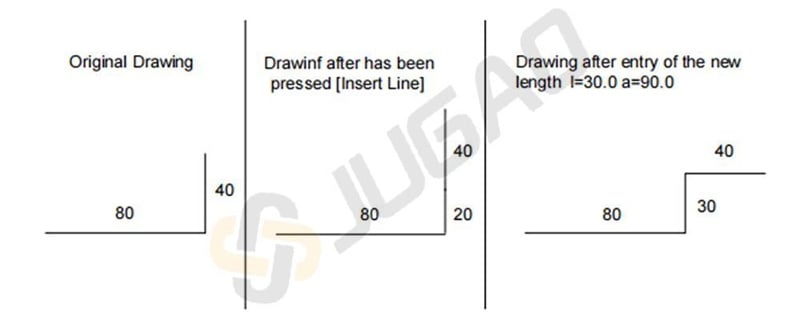

วิธีป้อนความยาวลงในรูปวาด
การแทรกความยาวใหม่นั้นทำได้ง่ายดายด้วย ESA S630 Integrated CAD โดยการกดปุ่มที่เหมาะสมและเลือก "1>> Insert" คุณสามารถเพิ่มความยาวก่อนความยาวปัจจุบันได้ ความยาวใหม่ที่แทรกเข้ามาจะเป็นความยาวมาตรฐานในเบื้องต้น ซึ่งจะยืดความยาวปัจจุบันออกไปอีก 20 มม. เพื่อให้ได้ข้อกำหนดของรูปวาดตามต้องการ ให้ป้อนค่าที่จำเป็นสำหรับความยาวใหม่นั้น
หากคุณประสบปัญหาใด ๆ ในการใช้ฟังก์ชัน Insert วิธีการที่เหมาะสมคือให้ไปยังจุดที่ต้องการแทรก ลบความยาวทั้งหมดที่อยู่ด้านหลังออก แล้วทำการวาดภาพใหม่

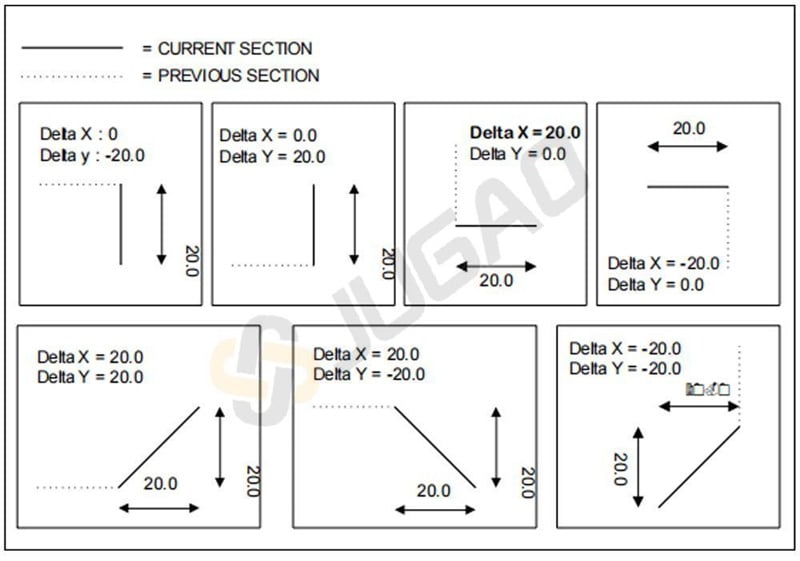

วิธีใช้รูปแบบคาร์ทีเซียน
เพื่อเพิ่มประสิทธิภาพให้กับขั้นตอนการออกแบบของคุณด้วย ESA S630 Integrated CAD การใช้รูปแบบคาร์ทีเซียนอย่างถูกต้องมีความสำคัญอย่างยิ่ง เมื่อรูปแบบโพลาร์ไม่สามารถใช้งานได้ ESA S630 Integrated CAD อนุญาตให้คุณกำหนดส่วนต่าง ๆ ในรูปแบบคาร์ทีเซียนได้
เพียงกด [Sub Menu] แล้วตามด้วย [Cartesian Editor] ที่ตำแหน่งความยาวที่ต้องการวาด จากนั้นในพื้นที่ 4 ให้ป้อนค่าผลต่างแนวนอนในช่อง DX และค่าผลต่างแนวตั้งในช่อง DY โดยยืนยันแต่ละค่าด้วย [Ok]
เพื่อสลับกลับไปยังรูปแบบโพลาร์ ให้กด [Polar Editor] ความยืดหยุ่นนี้ใน ESA S630 Integrated CAD ทำให้คุณสามารถปรับเปลี่ยนการออกแบบได้อย่างมีประสิทธิภาพ รับประกันความแม่นยำ และเพิ่มประสิทธิภาพให้กับขั้นตอนการทำงานของคุณ
สรุป
สรุปได้ว่า ระบบ CAD แบบบูรณาการ ESA S630 มีชุดฟีเจอร์อันทรงพลังที่ช่วยยกระดับประสบการณ์การออกแบบอย่างมาก โดยการใช้ความสามารถในการวาดภาพขั้นสูง การตั้งค่าพิกัดแนวดิ่งที่แม่นยำ อินเทอร์เฟซการวาดที่ใช้งานง่าย และวิธีการป้อนข้อมูลที่คล่องตัว ทำให้นักออกแบบสามารถปรับปรุงกระบวนการทำงาน เพิ่มความถูกต้องแม่นยำ และบรรลุผลลัพธ์การออกแบบที่เหนือกว่า การผสานรวมฟังก์ชันหลักเหล่านี้ทำให้ ESA S630 เป็นเครื่องมือสำคัญสำหรับโครงการออกแบบในยุคปัจจุบัน
เพื่อสำรวจเพิ่มเติมว่าระบบ CAD แบบบูรณาการ ESA S630 จะช่วยเพิ่มประสิทธิภาพและความแม่นยำในการออกแบบของคุณได้อย่างไร เรายินดีเชิญชวนให้คุณศึกษาข้อมูลเพิ่มเติมที่มีอยู่บนเว็บไซต์ของเรา สำหรับคำถามเฉพาะเจาะจงหรือคำแนะนำส่วนบุคคล ทีมผู้เชี่ยวชาญของเราพร้อมให้ความช่วยเหลืออยู่เสมอ เราตั้งใจมุ่งมั่นที่จะช่วยให้คุณปลดล็อกศักยภาพสูงสุดของกระบวนการทำงานด้านการออกแบบผ่านคุณสมบัติขั้นสูงของระบบ CAD แบบบูรณาการ ESA S630
