Уређај за мерење углова ласерског преса за кочнице ЦНЦ
Jan.25.2024
Уређај за мерење углова ласерског преса за кочнице ЦНЦ
Из Немачке
Удео тржишта ЦНЦ пресс кочница расте, а захтеви за високе конфигурације ЦНЦ пресс кочница такође постају већи. Међу њима, побажање ласерских уређаја за мерење угла постепено се прихвата. JUGAO доноси детаљну анализу ласерских уређаја за мерење угла.
Број 1. Преглед детекције углаОпис ласерске проверке

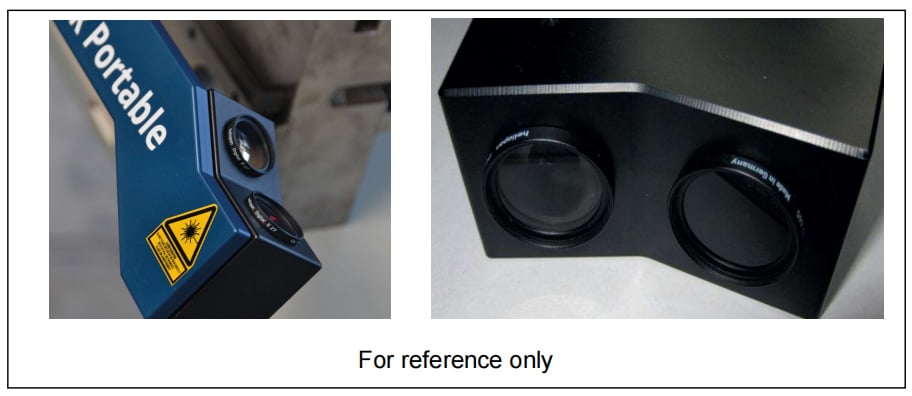

Ласерски уређај за компензацију углова детекције мере угао савијања сканирањем ласера пројектован на површину листа помоћу ЦМОС/ЦЦД камере. Угао између ласера и осне посматрања камере одређује удаљеност мерења, а ови подаци се користе за израчунавање угла између сензора и плоча. Угао савијања се такође израчунава помоћу другог сензора у супротном правцу.
Мерење у реалном времену постиже се коришћењем сензора Ласер Цхецк и брзине ГигЕ камере, са стопом обнављања до 100 Хц. Процес компензације почиње током савијања и наставља у реалном времену док се сила савијања не смањи на унапред постављену вредност. За опрему са тонажем од 250 Т или више, уређаји за мерење напетости морају бити инсталирани на C-облици отвореница са обе стране оквира машине за савијање. То је зато што деформација "напетости" бочних зидова под реакционом силом током процеса савијања може изазвати "грешке" у покрету решетка. Уградња уређаја за мерење напетости омогућава мерење деформације отвора рамке са обе стране. Деформација се враћа у ЦНЦ кроз уређаје за мерење напетости и појачаре, а комуникација у реалном времену са ЦНЦ системом се користи за израчунавање угла повратка и извршење компензације у реалном времену.
Високо прецизно мерење угла савијања и коефицијента повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне
Употреба без контакта
Не утиче на дебљину материјала
Не утиче на облик калупа, није потребно никакво прилагођавање калупа
Може поставити различите положаје мерења
Покретни сензор може извршити мерење и корекцију вишеточкове компензације, као што су Y1, Y2 и корекција компензације одвијања.
Може се користити паралелно са 2 сензора
Рачунајте карактеристике пруге на листовима метала користећи детерзиометер
Покључите се на Делем систем преко Етернета (Модбус)
Флексибилна и погодна примена, прецизна калибрација завршена пре испоруке.
Извини због прекретања. Ево ревидираног превода:
Ласерски уређај за компензацију откривања угла на машини за савијање може да открије карактеристике различитих материјала током процеса притискања доле од блока слиза. Она ефикасно решава проблеме са углом узроковане варијацијама дебљине плоча, непостојаном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном повратном поврат Током процеса савијања одржава се комуникација у реалном времену са ЦНЦ системом како би се израчунала и контролисала прецизна позиција доњег мртвог центра блока. ЦНЦ контролише системе за компензацију одвијања Y1, Y2 и да би компензовао тачност угла, осигурајући да се жељени савршени резултат постигне у првој операцији са савијањем!
Број 2. Радни принцип
Број 3. Прецизност Грешка прецизности самог сензора је у оквиру ± 0,2°, а стварна прецизност угла у практичним апликацијама је генерално у оквиру ± 0,3°.
Међутим, на стварну тачност савијања утичу фактори као што су ЦНЦ систем, прецизност алата, штампање, материјал листова, процес савијања, дужина савијаног делова за детекцију, окружење и температура, што може довести до варијација у тачности. Да би се побољшала тачност савијања, сензор се мора калибрирати након инсталације како би се елиминисале грешке у инсталацији.
Број 4. Предности:
Високо прецизно мерење угла савијања и коефицијента повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне повратне
Употреба без контакта
Не утиче на дебљину материјала
Не утиче на облик калупа, није потребно никакво прилагођавање калупа
Може поставити различите положаје мерења
Покретни сензор може извршити мерење и корекцију вишеточкове компензације, као што су Y1, Y2 и корекција компензације одвијања.
Може се користити паралелно са 2 сензора
Рачунајте карактеристике пруге на листовима метала користећи детерзиометер
Покључите се на Делем систем преко Етернета (Модбус)
Флексибилна и погодна примена, прецизна калибрација завршена пре испоруке.
Број 5. Употреба:
Детекција угла: може се подесити да детектује само први комад или почетни N комад; такође се може подесити да следи режим детекције првог комад након првог комада, штедећи време циклуса. Током обраде исте партије делова, случајно узоркање се може извршити по потреби.
За делове са сложеним корацима савијања или малим површинама савијања, први савијај се може открити како би се осигурали задовољавајући резултати. Остале кораке савијања могу користити режим "учење" првог савијања за детекцију, штедећи време циклуса савијања.
Може се слободно кретати дужином правца листа, са максималном брзином од 1000/с.
Може се поставити да открије средину или крајње тачке радног комада, или поставити да открије три тачке лево, средину и десно у опсегу пуне дужине.
У зависности од различитих когних делова, може се додати дужинална ос проширења. Када се користе различите ниже обраде за савијање различитих врста делова, ласерски уређај за детекцију угла може аутоматски померати и прилагодити подручје за детекцију угла како би се прилагодио различитим нижим обрадама потребним за различите делове. Генерално, може покрити опсег V6-V180 нижих штампа.
Сензор има тачност од ±0,2°, а тачност угла је генерално у оквиру ±0,3°.
Могуће је открити углови радног комада од 30° до 180°.

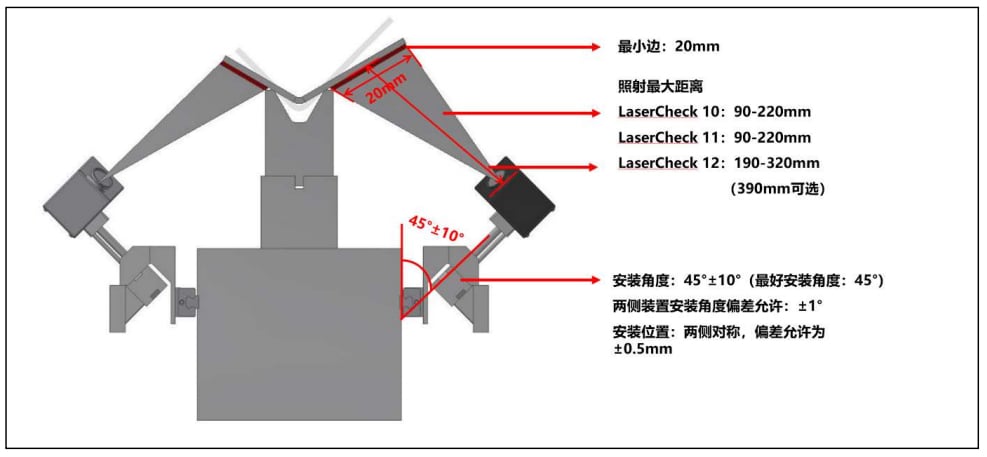

Минимална дужина ивице која се може зрачити и детектовати мора бити већа од 20 мм (погледајте дијаграм).
Удео тржишта ЦНЦ пресс кочница расте, а захтеви за високе конфигурације ЦНЦ пресс кочница такође постају већи. Међу њима, побажање ласерских уређаја за мерење угла постепено се прихвата. JUGAO доноси детаљну анализу ласерских уређаја за мерење угла.
Не само да је сензор за детекцију угла важан, већ је такође од кључне важности успоставити беспрекорно повезивање са машином за савијање како би се формирао комплетан систем корекције угла. Овај систем укључује уређај за детекцију угла, портове за повезивање контролног система, прилагођени софтвер, уређаје за мерење напетости и водни ваљ за кретање сензора. Са овим компонентама може се формирати систем затвореног циклуса за мерење и компензацију угла у реалном времену.

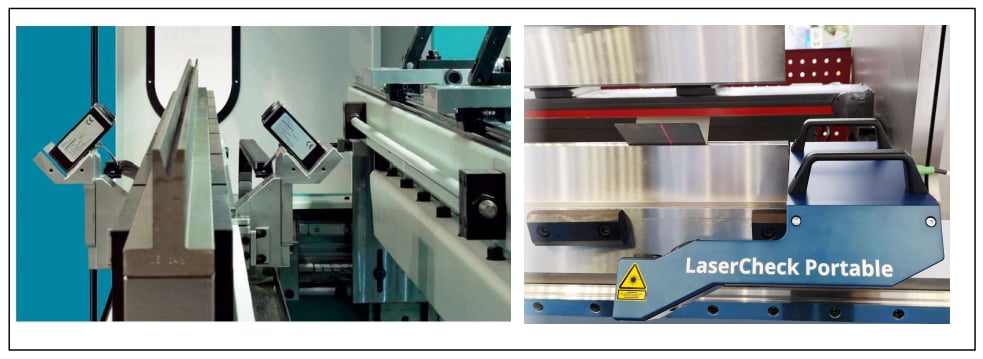

Ласерска проверка

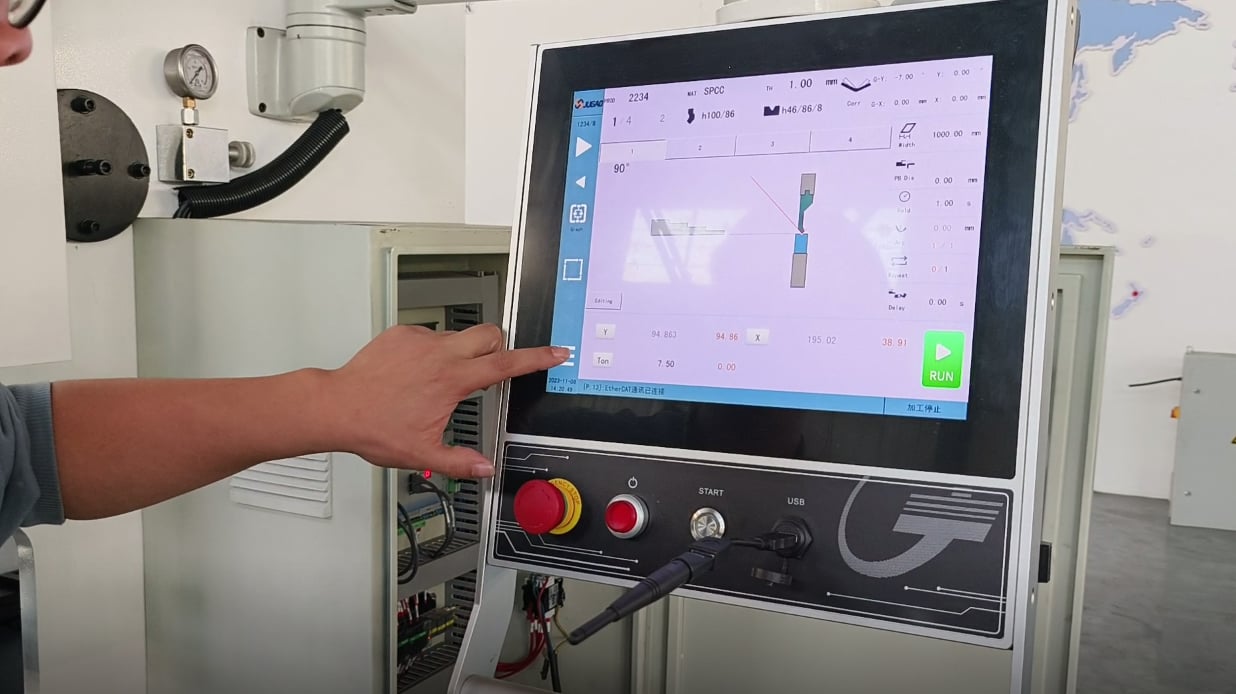

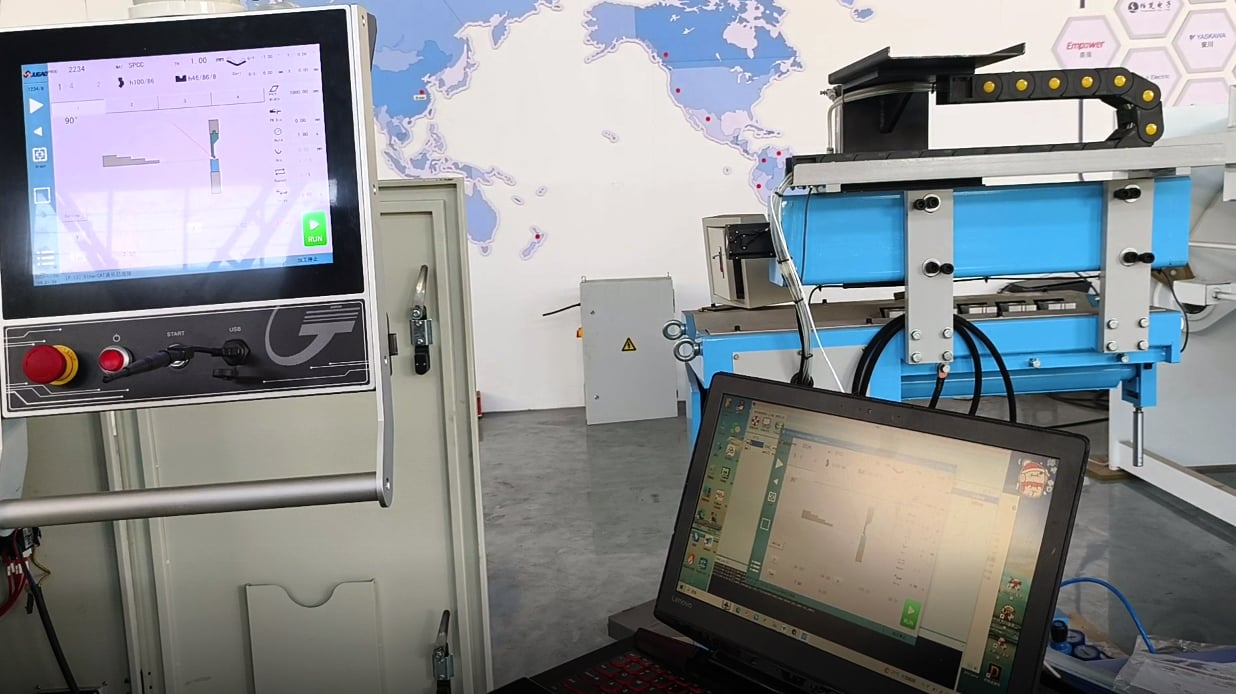

Број 6. Ласерски уређај за мерење угла је компатибилан са ЦНЦ системима као што су ДЕЛЕМ-ови ДА66Т и ДА69Т. Поред тога, потребно је додати модул ДЕЛЕМ ДМ-101РС и код за развој ДЕЛЕМ софтвера ОП-В-СЕНСОР. Механички део мора додати повезане уређаје као што су покретне осине.
