Hitro osvojite način izdelka DELEM DA-66S
Ko želite izboljšati zmogljivost vaše naprave, je razumevanje načina izdelka DELEM DA-66S bistvenega pomena.
Ta priročnik je zasnovan tako, da vam pomaga hitro obvladati to funkcijo in učinkovito nastaviti ter natančno upravljati postopke upogibanja. Z izkoriščanjem načina izdelka DELEM DA-66S ne boste le izboljšali svojega delovnega procesa, temveč tudi maksimalno povečali produktivnost in zagotovili dosledno kakovost v vseh operacijah.
Ko raziskujemo to temo, vam bom pokazal, kako ta močan način – skupaj s programom izdelkov in knjižnico – lahko spremeni vaš pristop k nadzoru strojev in vam pomaga ostati pred drugimi v današnjem konkurenčnem proizvodnem okolju.
Uvod
V načinu izdelka DELEM DA-66S lahko izberete obstoječe, že prej izdelane izdelke, da začnete proizvodnjo ali pa jih spremenite in ustvarite podoben izdelek. Ta fleksibilnost omogoča učinkovite proizvodne delovne procese, kadar morate izdelke ponoviti ali jih nekoliko spremeniti brez tega, da bi začeli iz nič.
Če želite ustvariti nekaj povsem novega, v načinu izdelka omogoča tudi začetek novega projekta z izbiro možnosti »Nov izdelek« ali »Nov program«. Ta funkcija poenostavi proces uvedbe novih proizvodnih linij ali programov in zagotavlja hitro prilagoditev spreminjajočim se proizvodnim zahtevam ob ohranjanju učinkovitosti. Z izkoriščanjem celotnega potenciala načina izdelka DELEM DA-66S lahko izboljšate svoje operativne zmogljivosti ter ohranite odziven in gibkosten proizvodni okolje.

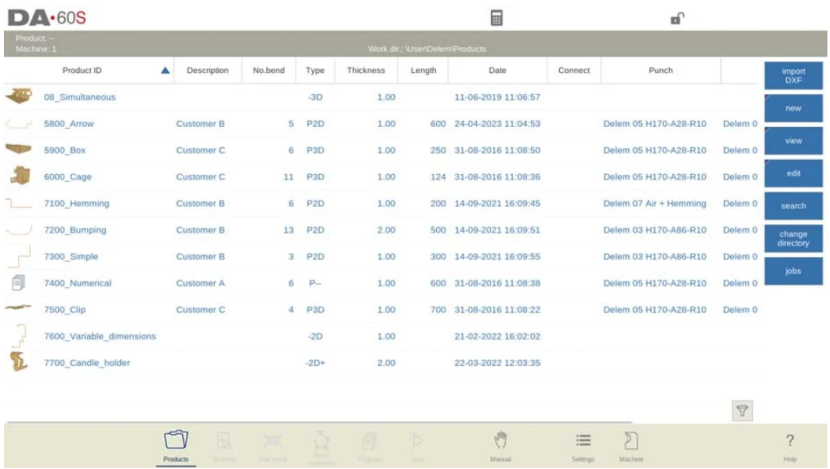

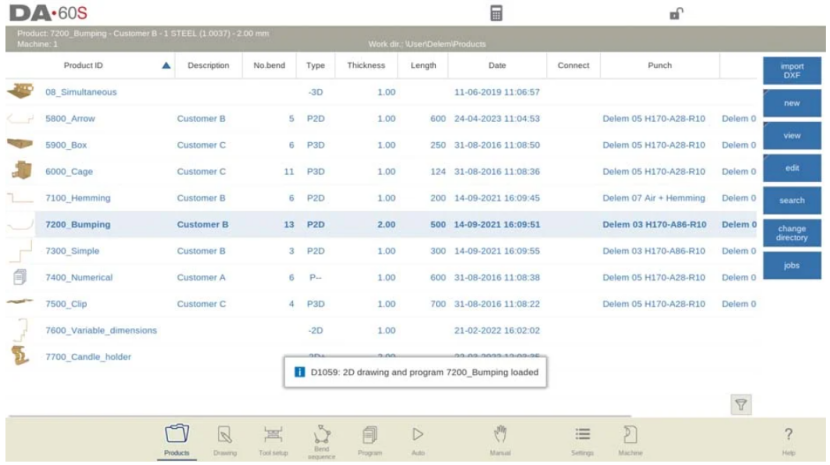

Glavni pogled

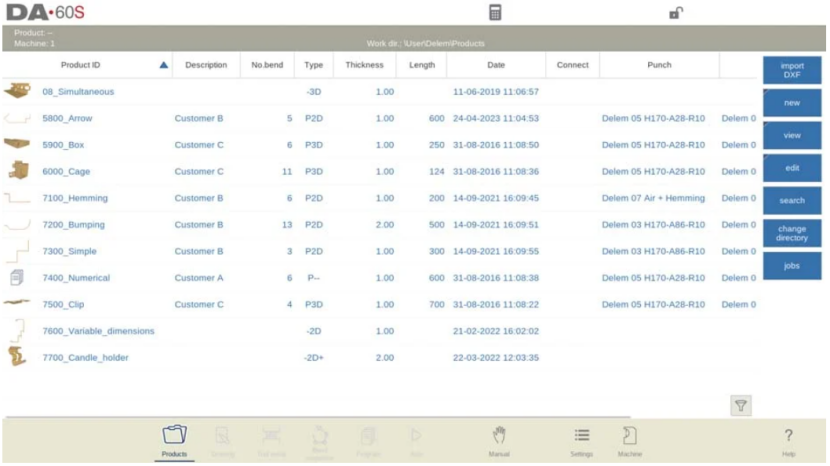

V načinu izdelka DELEM DA-66S uporabnikom prikazujemo pregledno predstavitev knjižnice programov na nadzornem vmesniku. Ta način omogoča enostavno izbiro in nalaganje programa za izdelek ter poudarja prilagodljivost in učinkovitost načina izdelka DELEM DA-66S pri upravljanju proizvodnih delovnih procesov. Vsak element na seznamu je prikazan z miniaturno sličico grafičnega izdelka – kar omogoča vizualno opozorilo – ali s simbolom za številčne programe, poleg tega pa so navedeni bistveni podatki, kot so ID izdelka, opis izdelka, število ukrivitev, vrsta izdelka ter datum zadnje spremembe ali uporabe. Označba vrste izdelka prikazuje naslednje vrste izdelkov:
P– izdelek ima CNC-program, risbe ni
-2D izdelek sestavlja 2D-risba, CNC-programa ni
P2D izdelek ima 2D-risbo in CNC-program
-3D izdelek sestavlja 3D risba, CNC programa ni.
P3D izdelek ima 3D risbo in CNC program.
Indikacija vrste izdelka ponuja dragocen kontekst o naravi vsakega programa, kar izboljša navigacijo in proces izbire. Če je že zagnan aktiven programski izdelek, se njegova ID številka jasno prikaže na vrhu zaslona. Nalaganje programa je preprosto: uporabniki lahko preprosto tapnejo na ID izdelka ali kateri koli del vrstice izdelka.
V primerih, ko je programov več, kot se jih lahko prikaže na enem zaslonu, omogočajo intuitivne funkcije za navigacijo, da uporabniki seznam povlečejo navzgor, dokler ne postane želeni izdelek vidno prikazan. En sam tap izbere in aktivira program v nadzorni enoti, kar prikazuje uporabniško prijazen dizajn načina izdelka DELEM DA-66S, ki ima za cilj poenostaviti proizvodnjo in izboljšati učinkovitost proizvodnje.
Ta brezhibna interakcija in dostopnost podatkov v načinu DELEM DA-66S ne povečuje samo produktivnosti, temveč zagotavlja tudi, da lahko upravljavci ustrezno upravljajo in spreminjajo programe izdelkov, kot je potrebno. Zato je obvladovanje načina DELEM DA-66S Product Mode bistvenega pomena za izboljšanje operativnega uspeha in prilagodljivosti v konkurenčnih proizvodnih okoljih.
Izbira izdelka
Za izbiro izdelka je dovolj en tap. Izberete in naložene v
spomin. Od tu lahko proizvodnjo začnete s tipkanjem na avto. Tudi navigacija lahko začne
s pomočjo risbe izdelka (če obstaja), njegove naprave, zaporedja upogibanja in
številni program izdelka.
Nastavitev načina izdelka

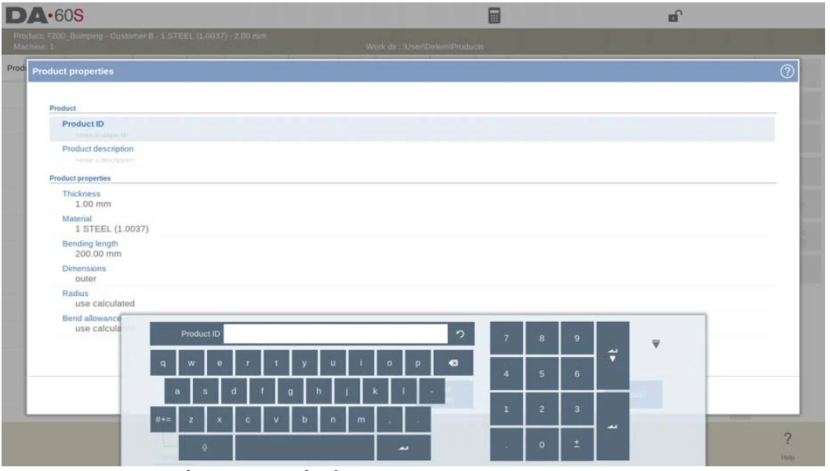

Novi izdelek, začetek novega grafičnega izdelka
V načinu DELEM DA-66S za izdelke je začetek novega grafičnega izdelka preprost. Za začetek preprosto pritisnite Novo, ki mu sledi Proizvod. To bo sprožilo programiranje vašega novega izdelka.
Postopek se začne z vnosom osnovnih splošnih podatkov. Začnite z ID-jem izdelka, nato določite debelino in material vašega izdelka. Ti začetni koraki so ključni za vzpostavitev osnove novega izdelka v načinu DELEM DA-66S za izdelke, kar zagotavlja natančno upravljanje in nadzor skozi celoten proizvodni proces. S sledenjem tem enostavnim korakom lahko učinkovito obvladate ustvarjanje novih izdelkov.

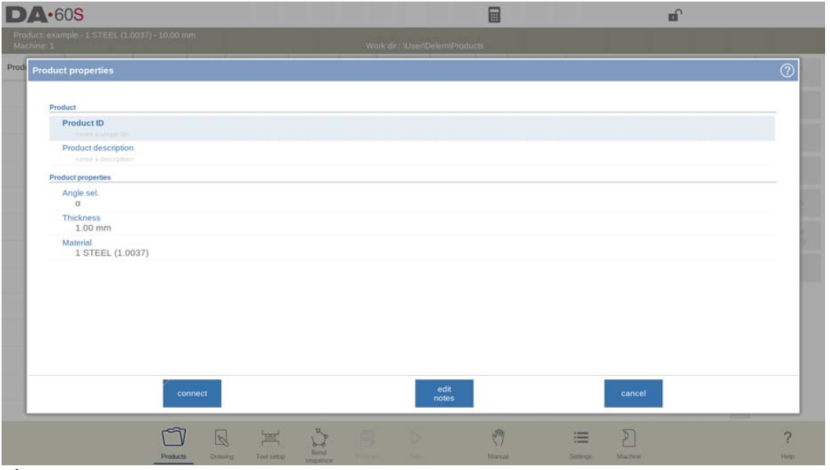

Nov program, začetek številčnega programa
V načinu DELEM DA-66S za izdelke je začetek novega številčnega programa preprost.
Za hitro ustvarjanje novega številčnega programa v načinu DELEM DA-66S za izdelke sledite tem korakom: tapnite »Nov« in nato izberite »Program«. S tem se začne postopek nastavitve.
Nato vnesite osnovne podatke: ID izdelka, debelino in material. Ti vneseni podatki zagotavljajo natančno konfiguracijo programa in izboljšajo učinkovitost proizvodnje. Z obvladanjem teh korakov lahko v celoti izkoristite možnosti načina DELEM DA-66S za izdelke.

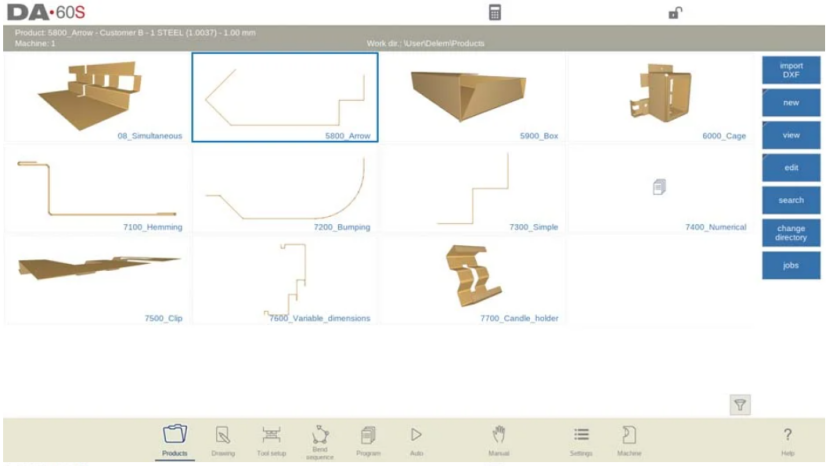

Pogledi

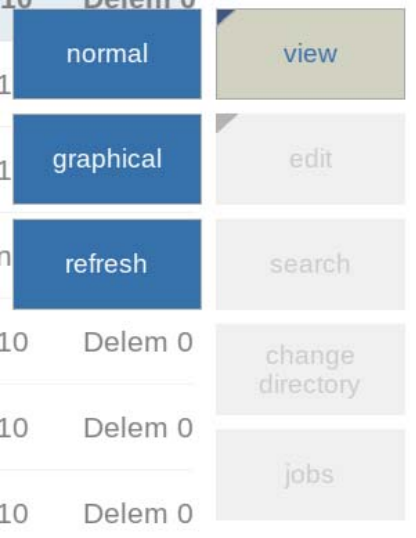

Za ogled izdelkov kot preprost seznam ali popolnoma grafično lahko uporabite funkcijo Ogled.
Z dotikom na Ogled lahko izberete enega izmed dveh načinov ogleda.
Kopiranje in brisanje izdelka

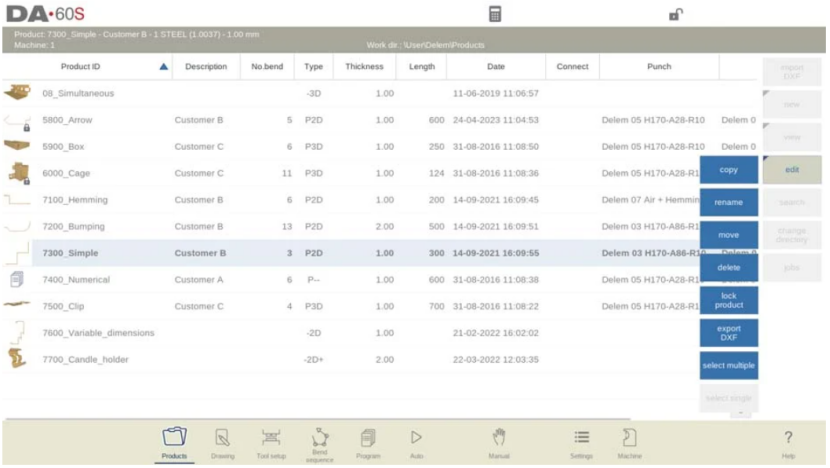

V načinu izdelka DELEM DA-66S je upravljanje z vašimi izdelki preprosto.

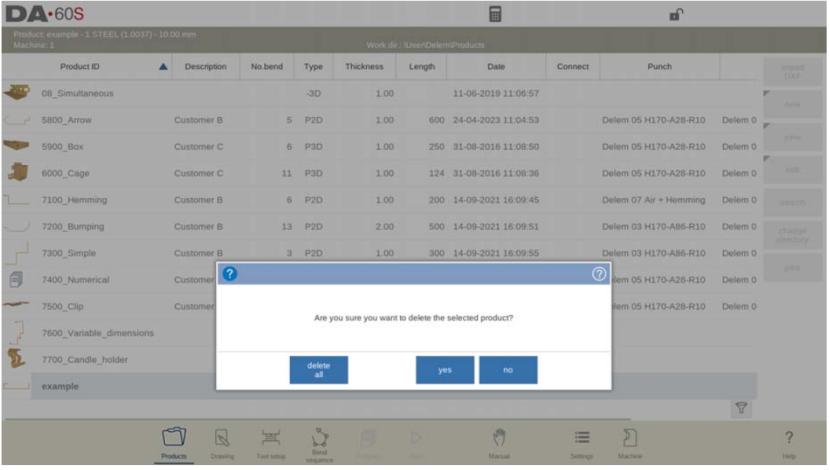

Za izbris izdelka ga najprej izberite z dotikom, nato izberite »Uredi« in pritisnite »Izbriši«. Potrdite, da dokončate dejanje. Za hkratni izbris vseh izdelkov in programov uporabite možnost »Izbriši vse«.

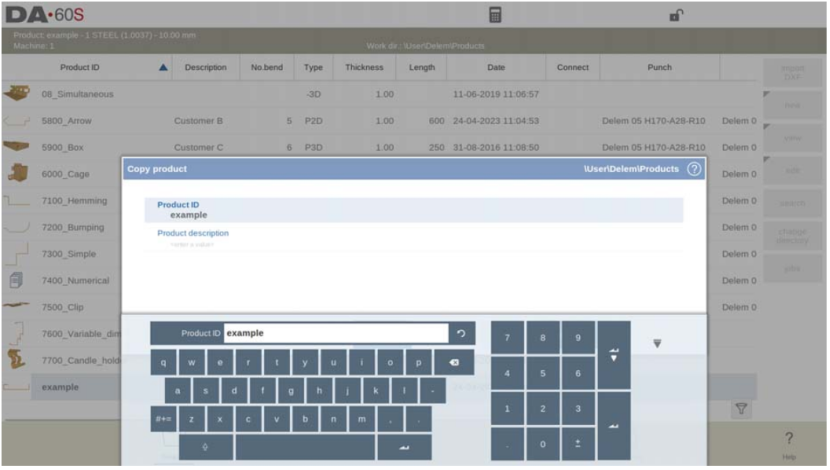

Za kopiranje izdelka izberite želeni element, tapnite »Uredi« in izberite »Kopiraj«. Nato lahko preimenujete izdelek. Kopirani element, vključno z nastavitvijo orodja in zaporedjem gibanja, se pojavi v isti mapi.
Ti učinkoviti koraki vam pomagajo hitro obvladati način izdelka DELEM DA-66S.
Preimenovanje in premikanje izdelka
V načinu izdelka DELEM DA-66S je preimenovanje in premikanje izdelkov preprosto. Za začetek izberite izdelek ali program. Tapnite »Uredi«, nato izberite »Premakni«, da ga preselite v novo mapo, ali »Preimenuj«, da mu daste novo ime znotraj iste mape.
Pri preimenovanju vnesite novo ime in izdelek ostane na trenutnem mestu. Za premikanje izberite željeno mapo. Te poenostavljene ukrepe lahko uporabite za učinkovito upravljanje izdelkov in z njimi hitro obvladate način izdelkov DELEM DA-66S.
Zaklepanje/odklepanje izdelka
V načinu izdelkov DELEM DA-66S je funkcija zaklepanja/odklepanja bistvena za zaščito končanih programov. Ta funkcija preprečuje naključne spremembe že dokončanih izdelkov.
Za zaklepanje ali odklepanje izdelka ga izberite in tapnite »Uredi«. Nato izberite »Zakleni izdelek« ali »Odkleni izdelek«, kot je potrebno. S tem zagotovite, da se spremembe lahko izvedejo le, ko je izdelek izrecno odklenjen, kar pomaga ohraniti celovitost vaših programov.
Izbira več izdelkov
Za izbiro več izdelkov tapnite »Uredi« in izberite »Izberi več«. Sedaj je mogoče izbrati več izdelkov.
ta večkratna izbira se lahko kopira, premakne, izbriše, zaklene ali odklene.
Za ponovno izbiro posameznega izdelka znova tapnite Uredi in izberite Izberi posameznega.
Uporaba knjižnice izdelkov
Funkcija iskanja

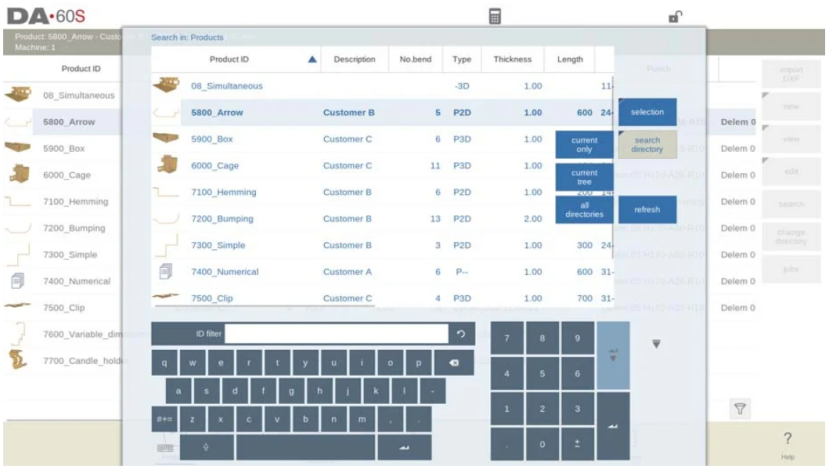

V načinu izdelka DELEM DA-66S poenostavi iskalna funkcija iskanje določenih izdelkov. Za iskanje tapnite »Iskanje«, da odprete iskalni zaslon. Vnesite svoj poizvedbeni niz; če je potrebno, ločite posamezne besede s presledki za takojšnje iskanje.
Lahko izberete, ali želite išči med vsemi imeniki, znotraj trenutnega drevesa ali omejite iskanje le na trenutni imenik. Poleg tega lahko izberete, ali želite išči po ID-ju izdelka ali po opisu izdelka. Vnesite celotno ali delno ime ali številko; rezultati bodo prikazali vse izdelke, ki ustrezajo vašim kriterijem. Ta poenostavljena iskalna funkcija izboljša navigacijo znotraj načina izdelka DELEM DA-66S.

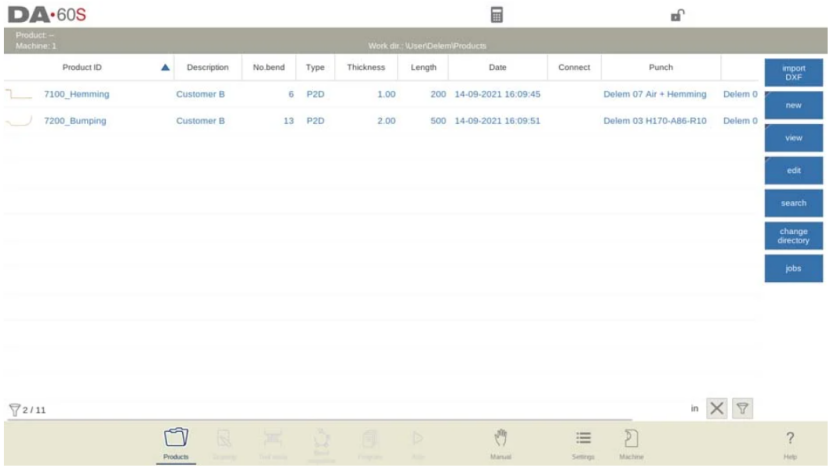

Funkcija filtriranja
V načinu izdelka DELEM DA-66S vam filtrirna funkcija pomaga zožiti vidne izdelke. Za aktivacijo tapnite ikono filtra v spodnjem desnem kotu in vnesite besedilni filter.
Ko je filter aktiviran, ikona filtra v spodnjem levem kotu kaže stanje filtra in prikazuje število filtriranih elementov ter skupno število. Ta funkcija zagotavlja bolj usmerjen pogled na vaš seznam izdelkov in izboljša učinkovitost pri upravljanju vaših programov.
Ta filter lahko izklopite z dotikom na ikono križca v spodnjem desnem kotu poleg
ikone filtra.

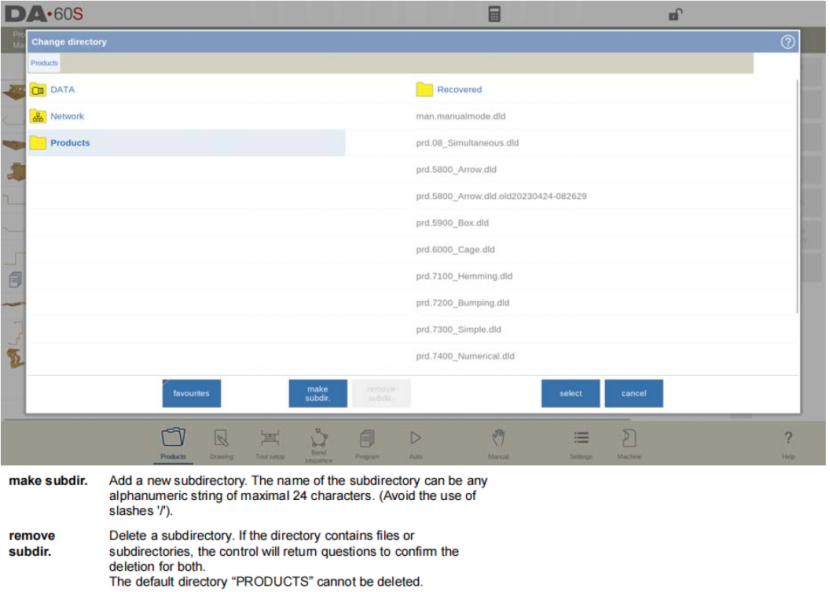

Spremeni imenik
V načinu izdelka DELEM DA-66S je upravljanje imenikov preprosto. Če želite spremeniti ali dodati imenik, tapnite »Spremeni imenik«. Za odstranitev zastaralih imenikov izberite želeni imenik in tapnite »Odstrani imenik«. Ko izberete želeni imenik, tapnite »Izberi«, da si ogledate njegove izdelke na zaslonu »Izdelki«. Ime trenutnega imenika se prikaže v glavi zaslona.
Tu lahko ustvarite ali odstranite tudi prazne podmape. Dotaknite se »Ustvari podmapo«, da dodate novo; opomba: podmape so v mapi »DELEM\PRODUCTS« in njihovih imen ni mogoče spremeniti. Kopiranje izdelkov med podmapami se izvaja v načinu risanja ali programa, ne pa tukaj. Sistem ohrani aktivno mapo in izbor izdelka, dokler ne izberete novega.
Izbira izdelka prek omrežja
V načinu izdelka DELEM DA-66S je upravljanje omrežnih map preprosto.
l Dostop do omrežne mape : Ko je omrežna mapa priključena, jo dostopate tako, da izberete »Spremeni mapo« in dotaknete »Omrežje«, ki se pojavi poleg mape »Izdelek«.
l Krmarjenje po imenikih : Uporabite brskalnik map za krmarjenje. Izberite, dodajte ali odstranite mape. Izberite mapo in dotaknite »Izberi«, da se njeni izdelki prikažejo na zaslonu »Izdelki«.
l Aktiviraj mapo : Izbrana omrežna mapa postane aktivna, njeno ime pa se prikaže v glavi zaslona.
l Zapomni si podmapo sistem ohrani vašo aktivno podmapo in izbrane izdelke, dokler ne opravite spremembe.
l Upravljanje z »samo za branje« ali prekinjitvami povezave če pride do omrežnih težav, se izdelki shranijo v podmapi »Obnovljeno« v mapi Izdelki.
l Osveži knjižnico izdelkov v načinu Izdelki tapnite »Osveži«, da posodobite knjižnico izdelkov – to je uporabno pri delu z omrežnimi lokacijami.

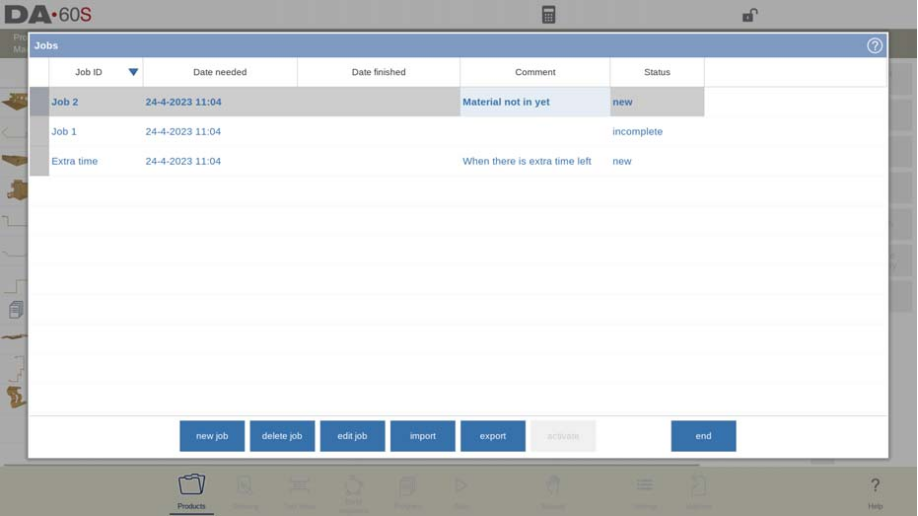

Kontrola na proizvodnem mestu, funkcija seznama nalog
l Aktiviraj seznam nalog za dostop do funkcije Seznam nalog uporabite gumb »Naloge«, s katerim lahko upravljate naročila na napravi.

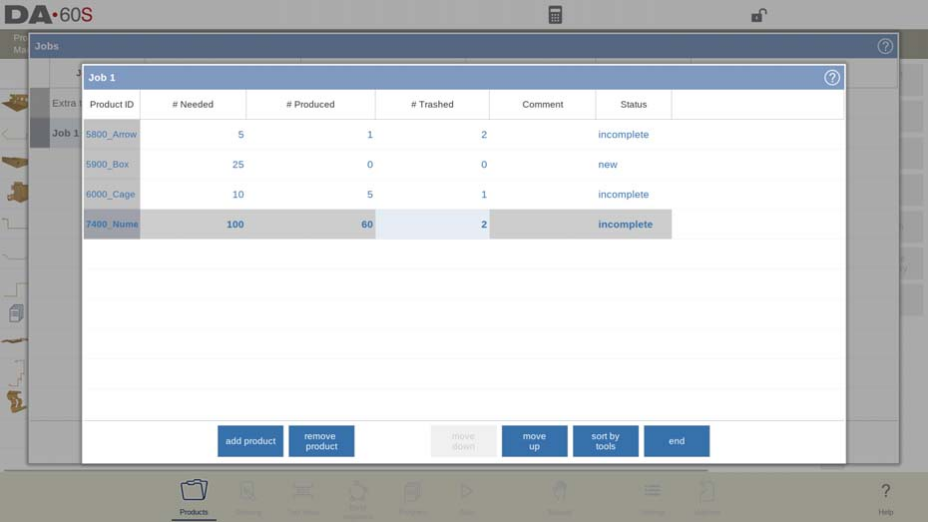

l Oglejte si podrobnosti naloge na zaslonu Naloge lahko ogledate pripravljene naloge skupaj z ID-jem naloge, datumom potrebe, datumom zaključka in stanjem. Poleg tega lahko dodate komentarje.
l Upravljajte naloge dodajte nova opravila z ukazom »Novo opravilo« ali uvozite/izvozite datoteke opravil, vključno z izdelki, iz programske opreme Profile-T za izvajanje brez povezave za brezhiben prenos na stroj.
l Urejanje opravil izberite »Uredi opravilo«, da spremenite obstoječa opravila in po potrebi dodate izdelke.
Indikacija stanja seznama opravil:
• Novo: še ni bilo izdelano nobeno izdelka;
• Nepopolno: želena količina izdelkov še ni bila izdelana;
• V teku: to opravilo je trenutno naloženo na stroju in se izvaja;
• Končano: vse serije izdelkov so bile potrjene kot končane.
Za vsak izdelek v opravilu so prikazani zahtevani število izdelkov, izdelano število izdelkov in odpadno število izdelkov.
zadnji dve vrednosti, seveda, izvirata
kot posledica izvajanja naloge v proizvodnji. Prek te zaslona se lahko spremlja tudi
napredek.
Na zaslonu Naloge se s funkcijo Aktiviraj začne proizvodnja izbrane naloge. Nadzor se
samodejno preklopi v avtomatski način in naloži se prvi izdelek, ki naj bo izdelan po tej
nalogi. Z gumbom Začni se dejansko začne upogibanje.

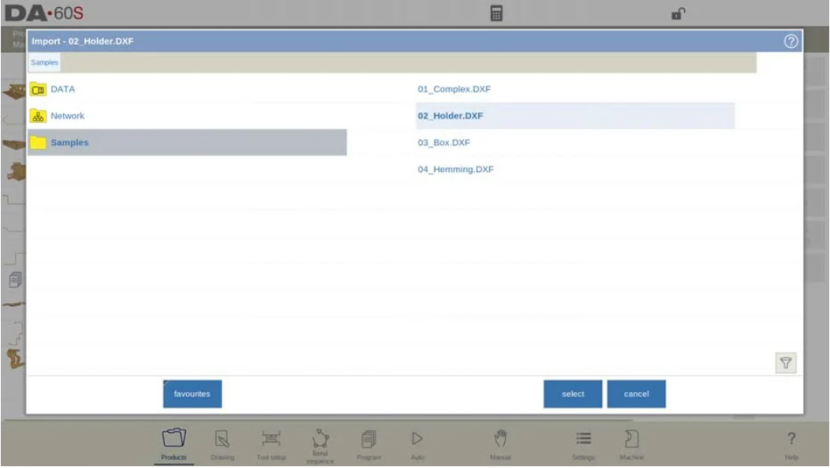

Funkcija uvoza DXF (na voljo le, če je nameščena možnost DXF), optimizacija uvoza načrtov
l : neposreden uvoz CAD-ustvarjenih načrtov v nadzorni sistem za prihranek časa risanja. DXF datoteke načrtov v nadzorni sistem za prihranek časa risanja.
l Začni uvoz DXF : Kliknite »Uvozi DXF«, da odprete brskalnik za izbiro datotek. Prebrskajte in izberite datoteke DXF s ključa USB ali omrežne mape.
l Zagotovite natančnost risbe : Za optimalen uvoz poskrbite za natančnost izvirne CAD risbe. Za natančnost povežite črte upogibanja z obodnimi črtami. Pretvornik DXF lahko popravi manjše napake.
l Ogled uvoženih datotek : Ko izberete datoteko DXF, se odpre okno za uvoz DXF. Če je izbrana možnost izbire slojev, se nepridružene črte prikažejo kot črtkane. Če ni izbrana možnost izbire slojev, se datoteka prikaže v izvirnih barvah črt.
S sledenjem teh korakov lahko učinkovito izkoriščate funkcijo uvoza DXF na napravi DELEM DA-66S za izboljšanje vašega proizvodnega procesa.
Dimenzije risbe izdelka
Datoteko risbe lahko organizirate na dva načina:
• projekcijske mere
• režne mere (privzeto)
Te metode so opisane v naslednjih pododstavkih.
Med delovanjem v pretvorniku DXF je mogoče preklopiti med rezalnimi dimenzijami in
projekcijskimi dimenzijami. To je mogoče narediti v nastavitvah pretvorbe DXF.
Projekcijske dimenzije
l Vizualizacija postavitve izdelka : DXF risbe prikazujejo končne dimenzije izdelka, pri čemer so prikazane ureditve ukrivitev in površin, ne pa dejanskih velikosti plošč.
l Natančna pretvorba : Ob uvozu pretvornik DXF natančno ponovi izvirne dimenzije, kar zagotavlja natančnost postavitve izdelka.
l Izboljšajte z dodatnimi podrobnostmi : Po pretvorbi vključite vrsto materiala, debelino plošče in specifične dimenzije, da dokončate obliko.
l Avtomatizacija ustvarjanja CNC programov : Krmilni sistem uporablja te mere za ustvarjanje natančnih CNC programov, kar zagotavlja, da se končni izdelek ujema z izvirnimi načrti in tehničnimi specifikacijami.

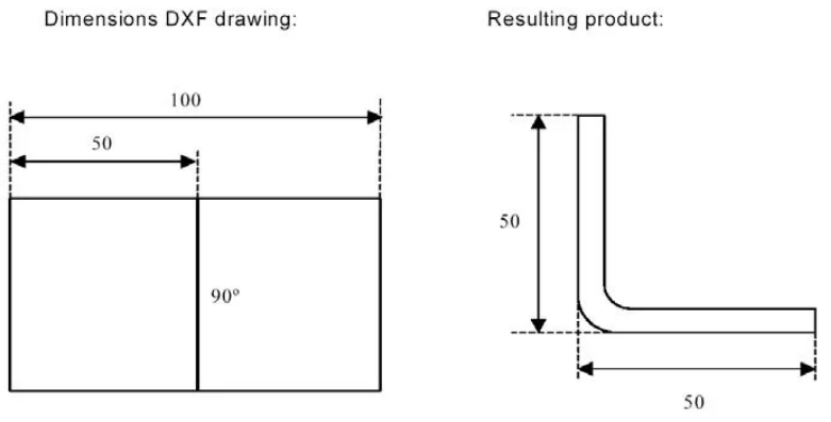

: V tem primeru lahko dolžina v izvirni DXF risbi preprosto znaša 100, ločena z
linijo upogibanja. Končni izdelek bo sestavljen iz dveh strani, vsaka z dolžino 50. Mere so določene kot zunanjih mer.
: Z uporabo teh korakov funkcija uvoza DXF datotek znatno poenostavi načrtovanje in izdelavo izdelkov.
Rezalne mere
l Natančna predstavitev : DXF risba prikazuje natančne mere plošče, potrebne za upogibanje izdelka.
l Nastavitve pretvorbe : Nastavite pretvornik DXF tako, da obdeluje podatke glede na material in debelino plošče, kar zagotavlja natančno predstavitev rezalnih mer.
l Potreba po dovoljenju za ukrivljanje : Vnesite podatke o dovoljenju za ukrivljanje med pretvorbo; sistem opozori, če manjkajo, kar zagotavlja natančnost dimenzij.
l ustvarjanje 3D risbe : Pretvornik uporablja dimenzije in tabelo dovoljenja za ukrivljanje za ustvarjanje natančne 3D risbe izdelka.
l Skladen CNC program : Uporabite isto tabelo dovoljenja za ukrivljanje v krmilniku za ustvarjanje CNC programov, ki natančno sledijo izvirnim specifikacijam DXF.
Ta pristop izboljša natančnost od načrtovanja do proizvodnje in tako učinkovito poenostavi obratne procese.
Linije lomljenja in izbira plasti z določitvijo linij
Izboljšava načinov izdelka DELEM DA-66S z funkcijo uvoza DXF
Za učinkovit pretvorbi DXF natančno dodelite lastnosti izdelka določenim črtam znotraj datoteke DXF. Glede na vsebino datoteke lahko ukrivljene črte, konture in besedilne informacije kategorizirate po plasteh. Če je izbor plasti onemogočen, sistem avtomatsko zazna ukrivljene črte. Ta organizirani pristop načinov izdelka DELEM DA-66S zagotavlja natančno razlaganje podatkov in izboljšuje splošno učinkovitost proizvodnje.
Podatki o uklonskih črtah
S pomočjo uklonskih črt se lahko kotne informacije določijo s tekstom poleg črte. Oznake besedila,
ki jih je mogoče nastaviti v Nastavitve::Oznake, se lahko uporabljajo na naslednji način:
• Privzeto: običajno zračno uklanjanje z pozitivno ali negativno vrednostjo kota.
• Robec: črka H, sledi ji pozitivna ali negativna vrednost pred-uklonskega kota.
• Polmer: črka R, sledi ji vrednost polmera.
• Dovoljena uklonska dolžina: črka B, sledi ji vrednost dovoljene uklonske dolžine.
Definicija:
• pozitivna vrednost: krilce se uklanja navzgor,
• negativna vrednost: krilce se uklanja navzdol.
Informacije o izdelku
DXF risba lahko vključuje dodatne podatke o izdelku, kot so podatki o proizvajalcu, merilne črte in opisi. Za poenostavitev procesa pretvorbe organizirajte te podatke na ločenih plasteh od risbe izdelka. To omogoča izbirno pretvorbo plasti in izločanje nepotrebnih podrobnosti. Kot alternativo lahko pred začetkom pretvorbe odstranite odvečne podatke z uporabo programa za pretvorbo. S tem zagotovite čist in učinkovit prehod od načrtovanja do proizvodnje.
Izbira plasti
Optimizirajte uvoz DXF datotek z nastavitvijo možnosti neposredno s glavnega zaslona. Izbiro plasti lahko vklopite ali izklopite z gumbi v zgornjem levem kotu za enostaven dostop. Ko je izbira plasti omogočena, si ogledate in upravljate seznam lastnosti plasti za natančen nadzor. Ta prilagodljivost omogoča prilagojene postopke uvoza, kar izboljša produktivnost in zmanjša napake pri pretvorbi.
Izbira plasti vklopljena
1. Omogoči izbiro plasti prikaži razpoložljive sloje DXF tako, da omogočite izbiro slojev. Simboli za kot, konturo in besedilne vodnike označujejo dodelitev slojev.
2. Dodeli sloje uporabite potrditvena polja za določitev slojev kot linije uklona ali kontur ter dodelitev besedila za posebne informacije prek Nastavitve::Oznake.
3. Upravljaj prikaz vklopite ali izklopite celotne sloje za ogled brez vpliva na pretvorbo. Neizbrani sloji niso vključeni v pretvorbo.
4. Krmarjenje po slojih tapnite ime sloja, da poudarite njegove črte. Neoddeljene črte se prikažejo kot črtkane, dokler jih ne dodelite.
5. Razumite barvne kode po dodelitvi prepoznajte vrste črt po barvi: modre za konturne črte, rdeče za črte uklona in črne za besedilo.
6. Dodeli besedilo črtam uklona povežite črte in besedilo, da prikažete kot, polmer ali podrobnosti o obrobah. Konturne črte ne sprejemajo besedilnih informacij.
7. Uvoz lastnosti izdelka uporabite nastavitve pretvorbe DXF za uvoz atributov, kot so debelina plošče in material, kot besedilo.
Ti koraki izboljšajo učinkovitost uvoza DXF in zagotavljajo gladko prehod od načrtovanja do proizvodnje v sistemu DELEM DA-66S.
Izbira plastí izklopljena
Če je izbira plasti izklopljena, bo krmilnik samodejno dodelil lastnosti črt. Lastnosti črt je mogoče
samo ogledati (dolžina), ne pa tudi spremeniti. Po izboru črte se bo prikazala ukazna tipka za lastnosti.
prikazane barve so barve iz izvirnega DXF.
Izbira črt
1. Izberite črte v oknu pretvornika DXF tapnite posamezne črte, da jih izberete ali obrnete izbor enostavno.
2. Izbira z omejitveno škatlo povlecite omejitveno škatlo, da izberete več črt.
² Povlecite od zgornjega levega do spodnjega desnega kota, da izberete vse črte, ki so popolnoma vključene v škatlo.
² Povlecite od spodnjega desnega do zgornjega levega kota, da izberete vse črte, ki jih škatla seka.
3. Spreminjanje izborov po izbiri črt jih lahko izbrišete ali prilagodite njihove lastnosti, če je aktivna izbira plasti. Na primer določite izbrane črte kot konture.
4. Razdelitev polilinij uporabite funkcijo Razdeli, da razdelite polilinije na ločene črte za podrobnejše urejanje.
Te poenostavljene korake zagotavljajo natančen nadzor nad izbiro in obdelavo črt ter izboljšajo vašo obvladovanje načinov izdelka DELEM DA-66S.

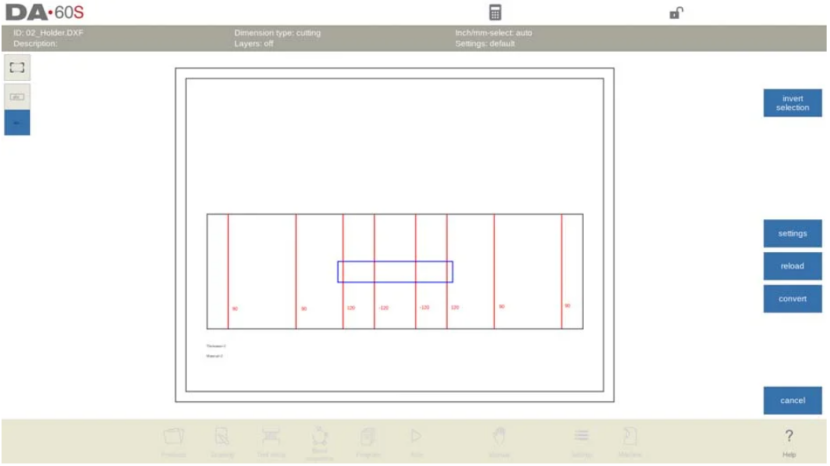

Izbira črte z izklopljeno izbiro plastmi:

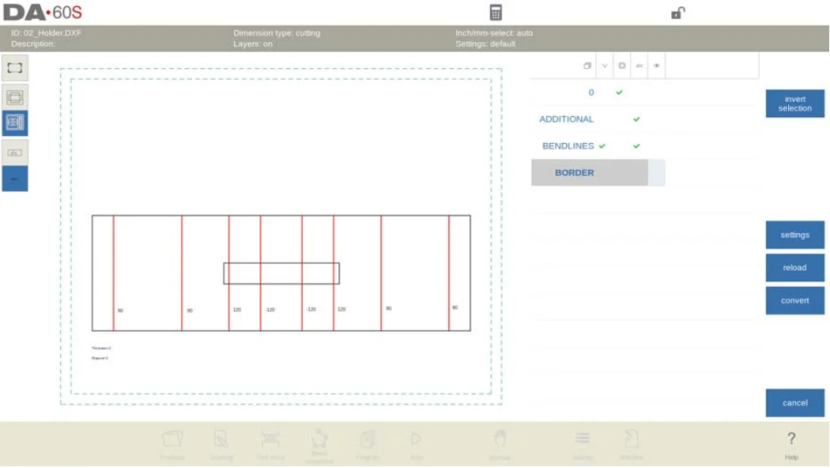

Izbira črte z vklopljeno izbiro plastmi:
Pretvorba
Za začetek pretvorbe vaših datotek DXF v načinu izdelka DELEM DA-66S se prepričajte, da so vsi dodelitveni parametri pravilno nastavljeni. Dotaknite se gumba »Pretvori«, da začnete postopek.
l Predogled pretvorbe : Če so prisotna opozorila ali napake, se prikaže predogled pretvorbe. Risba DXF je prikazana z barvnimi črtami, pri čemer vsaka barva predstavlja različne lastnosti:
² Modra : Konturna črta, ki označuje zunanjo mejo izdelka.
² Rdeča : Uklonska črta, ki označuje točko upogibanja.
² Zelena : Notranja kontura, ki označuje notranje meje.
² Črna : Besedilo, ki podrobneje opisuje določene informacije.
l Prepoznajte težave opozorila in napake se v predogledu prikažejo kot rdeči kvadrati, podrobne informacije pa so prikazane na dnu zaslona.
l Zaključi ali prilagodi dotaknite se »Sprejmi«, da potrdite in dokončate pretvorbo. Če so potrebne spremembe, uporabite gumb »Nazaj«, da se vrnete na prejšnji zaslon za urejanje.
Ti koraki zagotavljajo jasno pot za učinkovito upravljanje procesa pretvorbe in zagotavljajo natančnost ter točnost vaših nastavitev izdelkov v načinu izdelka DELEM DA-66S.
Lastnosti produkta
Po sprejetju predogleda bodo pretvorjene lastnosti izdelka prikazane in jih bo mogoče spremeniti.
Z sprejetjem in zaprtjem tega okna se izvede dejanska pretvorba. Rezultat
pretvorbe je prikazan v risbi. Nadaljevanje z nastavitvijo orodja in določitvijo zaporedja upogibanja je mogoče enako kot pri ročno narisanih izdelkih.
Pretvarjanje dimenzij za rezanje z informacijami o dovoljenem upogibu
Pri pretvarjanju DXF-datotek z dimenzijami za rezanje v načinu izdelka DELEM DA-66S je integracija dovoljenega upogiba ključnega pomena za dosego natančnosti.
l Ponovna uporaba dovoljenega upogiba poskrbite, da se dovoljena odklonitev, uporabljena med razvijanjem, pravilno znova uporabi med pretvorbo. To zagotavlja, da ostanejo rezalne mere natančne in zanesljive.
l Preveri podatke o dovoljeni odklonitvi krmilni sistem bo preveril svojo tabelo dovoljenih odklonitev in potrdil razpoložljivost podatkov za vsak odklon. To zagotavlja, da so vsi odkloni natančno upoštevani.
l Izberite ustrezne nastavitve če je na voljo več dovoljenih odklonitev, izberite ustrezno vnosno vrstico. Pojavno okno za dovoljeno odklonitev bo prikazalo kote skupaj z ustreznimi dovoljenimi odklonitvami, kar olajša pravilno izbiro. Prednostni in izračunani polmeri služijo kot dodatne referenčne točke.
Spoštovanje teh korakov zagotavlja natančno pretvorbo rezalnih dimenzij DXF z natančnim upravljanjem dovoljenih odklonitev v DELEM DA-66S.
Če ni na voljo noben vnos za dovoljeno odklonitev, lahko tabelo dovoljenih odklonitev neposredno urejate iz
tega pojavna okna s tapkanjem gumba za urejanje tabele. Pojavilo se bo naslednje okno in
podatke o dovoljeni odklonitvi lahko dodate v tabelo.
Ročno dodajanje podatkov o dovoljenem upogibanju
Če vaš DXF datoteka vsebuje podatke o dovoljenem ukrivljanju, jih lahko ročno vnesete za natančno pretvorbo v načinu izdelka DELEM DA-66S.
l Uvoz in vnos : Ob uvozu DXF datoteke, če so podani podatki o dovoljenem ukrivljanju, jih vnesite neposredno. Ta ročni vnos ima prednost pred avtomatskimi izračuni sistema ali iskanjem v tabelah, kar zagotavlja natančnost.
l Ročni vnos : Če podatki o dovoljenem ukrivljanju niso vključeni v DXF datoteko ali v tabeli nadzornega sistema, jih lahko ročno dodate pred začetkom pretvorbe. Ta korak zagotavlja, da so vsi ukrivi pravilno upoštevani.
l Avtomatski opozorilni ukazi : Če podatki o dovoljenem ukrivljanju niso določeni, vas bo sistem opozoril, naj izberete vrednosti iz obstoječe tabele ali vnesete nove vrednosti posebej za to pretvorbo.
l Omogoči lastnost ukriva : Zagotovite, da je funkcija »lastnost ukriva« aktivirana v lastnostih izdelka, da lahko uporabite ročni vnos dovoljenega ukrivljanja. To je običajno omogočeno že med uvozom.
Sledenje teh korakov omogoča natančno nadzorovanje dovoljenj za ukrivljanje, kar izboljša natančnost operacij na napravi DELEM DA-66S.
Nastavitve DXF
V nastavitvah pretvornika DXF je mogoče konfigurirati parametre pretvorbe. Možno je
shraniti več datotek nastavitev za določene vrste risb. Na voljo sta funkciji »Shrani kot« in »Naloži«.
Privzeti kot
Linije ukrivljanja, ki nimajo navedene vrednosti kota ukrivljanja, bodo pretvorjene z uporabo tega privzetega kota.
Toleranca
Določiti je mogoče dopustno odstopanje nepovezanih črt glede na meje. Črte znotraj tega dopustnega odstopanja bodo povezane, da se prepreči napaka med pretvorbo.
Minimalni premer kroga
Minimalni premer kroga, ki naj bo pretvorjen; krogi z manjšim premerom bodo izpuščeni.
Faktor skaliranja
Če je DXF datoteka skalirana, je mogoče ta faktor nastaviti tako, da se pridobi dejanski (neskalirani) merilni sistem.
Določitev kota
Lahko izberete običajno definicijo kota ali komplementarne kote (180–alfa).
Vrsta mere
Lahko izberete projekcijske ali rezalne mere.
Izbira inč/ mm
Pretvorba DXF datoteke bo privzeto uporabila mm ali inče; če je nastavljeno na »samodejno«, se bo uporabila nastavitev nadzora.
Izbira plasti
Vklop/izklop izbire plasti za omogočanje dodelitve lastnosti pretvorbe po plasteh.
Oznake
Vrste črt in lastnosti izdelkov se lahko označijo znotraj DXF datoteke, da se avtomatsko
dodelijo. S temi nastavitvami je mogoče konfigurirati oznake.
Kontrolne kode
Če se v besedilu DXF datoteke uporabljajo določene kontrolne kode, jih je mogoče v tem oknu nastavitev
konfigurirati.
Datoteka DXF
Pretvornik DXF bere entitete, ki jih pozna iz datoteke DXF. Entitete so: besedilo, Mtext,
Črta, SPLine, 3D črta, lomljena črta, LWPolyline, lok, krog, 3D ploskev, poln lik, sled in vstavek.
Poleg tega:
l Pretvornik lahko obdeluje koordinate ECS. Opomba: ECS se uporablja v 3D risbah,
zato pretvornik vrednosti ECS interpretira za 2D.
l Risba mora biti v ravnini X–Y.
Funkcija izvoza konture DXF (na voljo le, kadar je nameščena možnost DXF)
Kot del možnosti DXF omogoča funkcija Izvozi DXF na urejevanju v načinu Izdelki in na prenosu
(Profil-T) izvoz kateregakoli izdelka, vključno z odbitki pri ukrivljanju, kot konturo.
kontura je shranjena kot DXF in vsebuje mere za rezanje.
Zaključek
Delovanje načina izdelka DELEM DA-66S in učinkovito izkoriščanje knjižnice izdelkov zahteva obvladanje nekaj ključnih korakov, da se doseže optimalna učinkovitost. Natančno uvažanje datotek DXF, uporaba ročnih vnosov dovoljenja za upogibanje, kadar je to potrebno, ter zagotavljanje, da so vsi sistemske nastavitve pravilno konfigurirane, so bistvene prakse. Poleg tega urejena knjižnica izdelkov izboljša upravljanje delovnih procesov in natančnost proizvodnje.
Z sledenjem teh smernic lahko poenostavite svoje operacije in dosežete natančne rezultate. Če želite še bolj poglobiti svoje razumevanje ali rešiti določena vprašanja, se ne oklevajte, da se obrnete na ekipi JUGAO CNC MACHINE. Na voljo smo, da vam zagotovimo dodatne vire in strokovno podporo, s katero boste lahko obvladali način izdelka DELEM DA-66S.
