Dacă dorești să înveți rapid secvența de îndoire DELEM DA-69T, ai venit în locul potrivit. În acest ghid, îți voi oferi o prezentare clară și concisă care să te ajute să înțelegi cum să configurezi și să executi eficient secvențele de îndoire folosind sistemul avansat DELEM DA-69T.



Indiferent dacă ești un profesionist experimentat care își dorește să-și perfecționeze abilitățile sau un începător entuziasmat să învețe, stăpânirea secvenței de îndoire DELEM DA-69T va îmbunătăți atât precizia, cât și eficiența ta în prelucrarea metalelor. Cu această cunoaștere, vei fi bine pregătit să optimizezi operațiunile tale și să obții cele mai bune rezultate posibile în aplicațiile tale cu presa de îndoit.

Introducere

Pentru a genera sau modifica o secvență de îndoire pentru desenul produsului, selectați produsul din bibliotecă și utilizați funcția „Secvență de îndoire”.

Stăpânirea secvenței de îndoire DELEM DA-69T presupune utilizarea eficientă atât a metodelor automate, cât și a celor manuale pentru determinarea secvenței optime de îndoire. Odată ce configurația sculelor a fost stabilită, puteți iniția simularea îndoirii selectând butonul de navigare „Secvență de îndoire”.



Iată cum puteți proceda:

l  Calcul automat: Începeți cu configurația produsului îndoit, permițând sistemului să calculeze automat secvența ideală de îndoire.

l  Determinare manuală: Alternativ, puteți începe cu produsul plan, dacă dorești să alegeți manual secvența de îndoire, ignorând funcția automată.

În ecranul Secvență de îndoire, produsul este afișat inițial între scule, într-o poziție potențială finală de îndoire. Pe măsură ce simularea începe, acesta demonstrează produsul în forma sa finalizată. Pentru a determina secvența de îndoire, desfășurați produsul de la îndoirea finală până la îndoirea inițială, folosind tastele funcționale furnizate. Dacă dorești să începi manual cu produsul desfășurat, poți selecta această preferință din butonul de comandă „Secvență de îndoire”.

Explorare funcții cheie

Desfășurare: Aceasta vă permite să desfășurați îndoirea afișată în prezent sau să căutați următoarea îndoire posibilă de desfășurat, facilitând astfel evaluarea strategiei de îndoire.

Îndoire: Aceasta vă permite să îndoiți produsul în ecranul de simulare sau să treceți la următorul pas de îndoire, ceea ce este esențial pentru vizualizarea fiecărei etape a procesului.

Modificare: Ajustați manual produsul sau calibrul pentru a asigura precizia operațiunilor.

+Deplasare produs: Ajustați manual poziția produsului.

+Indicator de deplasare: Ajustați manual indicatorul pentru un control îmbunătățit.

Selectare manuală: Selectați direct o linie de îndoire pentru a influența determinarea secvenței de îndoire, oferind un control și o flexibilitate sporite.

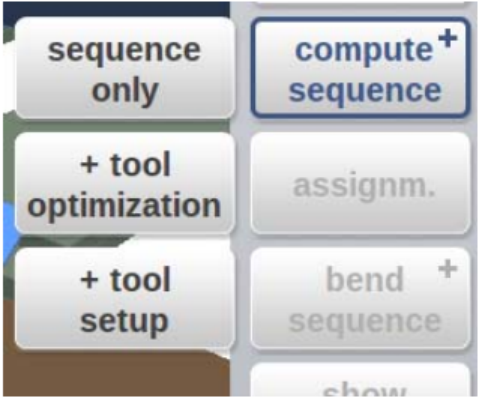

Calculare secvență: Această unealtă puternică calculează o secvență validă de îndoire. În timpul acestui proces, puteți:

l  Anula dacă nu a fost calculată nicio secvență validă.

l  Oprire dacă a fost calculată o secvență, care poate să nu fie optimă.



+Doar secvență: Calculează pe baza configurației existente a sculelor.

+Secvență + optimizare scule: Optimizează pozițiile sculelor pentru o secvență îmbunătățită.

+Secvență + configurare scule: Înlocuiește configurația curentă cu sculele optime din bibliotecă, pentru cea mai bună potrivire.

Atribuiri: Accesați parametrii critici pentru calcularea secvenței de îndoire și ajustați-i corespunzător pentru a îmbunătăți rezultatele.

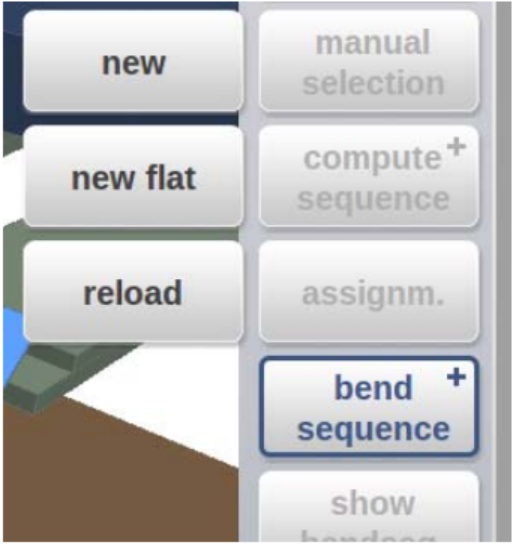

Secvenţa de îndoire: Gestionați cu ușurință secvențele de îndoire.



+Nou: Porniți o secvență nouă, calculată automat.

+Planșă nouă: Începeți de la o foaie plană, determinând manual secvențele.

+Reîncarcă: Restaurați secvențele din disc, ignorând programele CNC asociate, dar includând corecțiile.

+Salvează/Salvează ca: Salvați secvențele finalizate, asigurându-vă că sunt incluse toate pozițiile necesare ale axelor și toate numerele uneltelor. Utilizați „Salvează ca” pentru diferențierea produselor.

Afișează secvența de îndoire:

DELEM DA-69T vă permite să vizualizați secvența de îndoire pe un ecran mozaic cu o prezentare grafică pas cu pas sau într-o vedere 3D, prin selecția modului de vizualizare, facilitând astfel înțelegerea completă a fiecărui pas al secvenței.



Prin înțelegerea deplină și utilizarea acestor funcții, operatorii pot dobândi rapid expertiză în gestionarea secvenței de îndoire cu DELEM DA-69T, optimizând atât precizia, cât și eficiența operațiunilor de îndoire.

Selectare vizualizare

În cadrul ecranului secvenței de îndoire, vizualizările pot fi comutate în funcție de opțiunea dorită. Funcțiile de vizualizare sunt amplasate în partea opusă a butoanelor de comandă din ecranul principal.



Funcții de vizualizare

Iconițele superioare de comandă oferă acces direct la selecția vizualizărilor 2D și 3D.

Vizualizarea mașinii, a sculelor și a produsului poate fi selectată cu ajutorul celei de-a doua seturi de iconițe de comandă din ecran.

Comutați între unele dintre modalitățile posibile de afișare a configurației produsului/sculelor:

• produs

• produs/scule

• toate

Resetare rotație reface vizualizarea inițială în rotație. Potrivire la vizualizare – funcția de scalare pentru a adapta dimensiunea produsului la ecran.

Selector de îndoire

În ecranul secvenței de îndoire DELEM DA-69T, puteți selecta și naviga ușor între îndoiri folosind selectorul de îndoire. În partea superioară a ecranului, numărul de îndoiri este afișat împreună cu selectorii preliminari. După finalizarea secvenței, acești selectori sunt completați integral cu culoare, devin activi și includ un indicator de sens de îndoire.



Apăsarea pe o îndoire permite selecția rapidă a datelor dorite. Indicatorul de sens de îndoire folosește culori verzi, galbene sau roșii pentru a indica nivelurile de conformitate cu atribuirile secvenței de îndoire DELEM DA-69T.



Acest sistem ajută utilizatorii să stăpânească rapid secvența de îndoire, pentru o eficiență și o precizie sporite.

Produs desfăcut

Pentru a stăpâni secvența de îndoire DELEM DA-69T, înțelegerea procesului de desfacere (desfăcut) este esențială. Puteți genera un program CNC determinând secvența de îndoire prin două metode:

l  Calcul automat: Presa Calculează pentru ca DELEM DA-69T să găsească automat cea mai rapidă secvență de îndoire.

l  Desfacere manuală: Presa Îndreptați repetat până când produsul este complet îndreptat. Apoi, apăsați Secvența de îndoire și Economisesc pentru a genera și stoca programul CNC.



Totuși, pot apărea probleme dacă nu se găsește o secvență de îndoire DELEM DA-69T viabilă, adesea datorită unor configurații sau atribuiri incorecte ale sculelor. În astfel de cazuri, reveniți la meniul de configurare a sculelor pentru a corecta erorile sau ajustați meniul de atribuiri după necesitate. Dacă este detectată o coliziune în timpul îndreptării, ajustați manual secvența de îndoire folosind funcțiile disponibile pentru obținerea unor rezultate optime. Stăpânirea acestor tehnici asigură un flux de lucru eficient pentru secvența de îndoire DELEM DA-69T.

Selectare manuală a îndoirilor

În sistemele DELEM DA-69T, deși controlul sugerează de obicei următoarea îndoire din secvență, pot fi necesare ajustări manuale pentru a optimiza secvența de îndoire DELEM DA-69T. Aceasta poate fi realizată prin funcția de Selectare manuală, care permite utilizatorilor să modifice secvența în funcție de nevoile specifice.

La activare, Selectarea manuală oferă două metode:

1. Porniți cu un produs îndoit: Utilizatorii pot specifica secvența de desfășurare prin atingerea plierilor, adăugându-i la secvență. Procesul începe de la cel mai mare număr și continuă până la plierea 1.

2. Începeți cu un produs plan: Utilizatorii pot stabili secvența de pliere prin selectarea plierilor, începând de la plierea 1 până la cel mai mare număr.

Dacă este selectat un pliu care se află deja în secvență, sistemul DELEM DA-69T reia secvența de la acel punct. Această flexibilitate ajută utilizatorii să stăpânească eficient secvența de pliere DELEM DA-69T, îmbunătățind operațiunile lor de pliere.

Funcții

Schimbare: Rotați produsul între scule (din spate spre față).

Anulare: Părăsiți ecranul actual fără a salva modificările.

Acceptare: Salvați modificările și părăsiți ecranul actual.

Deplasare produs

În meniul de simulare a îndoirii al sistemului de comandă DELEM DA-69T, software-ul calculează următoarea secvență de îndoire realizabilă, fără nicio coliziune cu sculele sau cu mașina. Dacă este necesar să reașezați produsul în cadrul setului de scule, puteți folosi funcția „Deplasare produs” pentru ajustări fără întreruperi.



Această acțiune deschide o fereastră nouă cu mai multe funcții care îmbunătățesc controlul asupra secvenței de îndoire DELEM DA-69T:

Săritură stânga : Deplasați produsul către o altă combinație de scule în direcția stângă.

Săritură dreapta : Deplasați produsul către o altă combinație de scule în direcția dreaptă.

Deplasare stânga : Ajustați produsul cu 1 milimetru spre stânga, în cadrul aceluiași set de scule.

Deplasare dreapta ajustați produsul cu 1 milimetru spre dreapta, în cadrul aceluiași set de scule.

Anula părăsiți ecranul actual fără a salva modificările.

Acceptați salvați modificările și părăsiți ecranul actual.

Prin stăpânirea acestor funcții, puteți gestiona eficient secvența de îndoire DELEM DA-69T, asigurând o performanță optimă și precizie în procesul de îndoire.

Reglajul poziției degetelor

Stăpânirea secvenței de îndoire DELEM DA-69T presupune înțelegerea ajustărilor precise care pot fi efectuate prin funcția Reglajul poziției degetelor. La fiecare îndoire, sistemul calculează automat pozițiile axelor X, R și Z pentru a preveni coliziunile și a optimiza procesul de îndoire. Totuși, pentru a rafina aceste poziții, puteți ajusta manual poziționarea degetelor folosind funcția Reglajul poziției degetelor.



Această acțiune deschide o fereastră nouă, oferind mai multe funcții pentru ajustarea fină a pozițiilor degetelor:

Selectați degetul selectați degetul care urmează să fie ajustat.

Colț strâns pentru mașinile echipate cu degete de prindere, poziționați degetul în jurul colțului suprafeței de contact pentru a stabiliza produsul atât în direcția X, cât și în direcția Z.



Schimbă partea mută degetul pe o altă parte a produsului, dacă mașina dvs. include o axă R. Aceasta oferă opțiuni alternative de poziționare.



Așează pe deget alegeți să așezați produsul pe degetul selectat atunci când utilizați o axă R, facilitând o susținere optimă a produsului.

Deplasare stânga mută degetul selectat cu 1 milimetru spre stânga pentru ajustări precise.

Deplasare dreapta mută degetul selectat cu 1 milimetru spre dreapta.

Anula ieșiți din ecranul curent fără a păstra modificările.

Acceptați salvați modificările și ieșiți din ecran.

Prin utilizarea eficientă a acestor funcții, puteți îmbunătăți procesul DELEM DA-69T de secvență de îndoire, asigurând operații de îndoire eficiente și precise.

Atribuții și funcționalități ale dispozitivului de poziționare

Introducere în atribuții

Atribuțiile secvenței de îndoire DELEM DA-69T sunt parametri cheie care controlează modul în care se procesează calculul secvenței de îndoire. Accesați-le din ecranul de configurare a sculelor folosind tasta funcțională Assignm. Aceste atribuții vă ajută să obțineți un echilibru optim între minimizarea timpului de producție și evitarea coliziunilor dintre produs, mașină sau scule.

Pentru a stăpâni secvența de îndoire DELEM DA-69T, configurați diverse parametri, inclusiv cei legați de setările mașinii, precizia produsului și posibilitățile de manipulare.

Funcții

Încărcare setări implicite: Încărcați setările implicite predefinite adaptate pentru a optimiza situația dumneavoastră specifică. Folosiți opțiunea „Salvare ca implicit” pentru a stoca aceste setări în vederea utilizării ulterioare și rechemați-le cu „Încărcare setări implicite”.

Salvare ca implicit: Stocați setările actuale ca setări implicite pentru o utilizare ulterioară convenabilă.

Anula : Ieșiți fără a salva modificările.

Acceptare: Salvați modificările și ieșiți, aplicând setările optimizate la configurația secvenței de îndoire DELEM DA-69T.

Utilizarea eficientă a acestor funcții va îmbunătăți atât productivitatea, cât și precizia cu DELEM DA-69T.

Atribuiri – general

Pentru stăpânirea secvenței de îndoire DELEM DA-69T, este esențial să înțelegeți mai mulți parametri de configurare care pot influența în mod semnificativ procesul de îndoire.

The gradul de optimizare este unul dintre acești parametri cheie, având valori între 1 și 5. Această valoare determină numărul de variante calculate pentru fiecare îndoire. O valoare mai mare indică faptul că se analizează mai multe variante, dar conduce la timpi de calcul mai lungi:

1. Optimizare minimă, calcul cel mai rapid.

2. Optimizare scăzută, calcul rapid.

3. Optimizare medie, calcul mediu.

4. Optimizare ridicată, calcul lent.

5. Optimizare maximă, calcul cel mai lent.

Optimizarea secvenței de îndoire DELEM DA-69T implică parametri cheie de configurare:

Raportul de extensie frontală : Acest raport (0,01 – 1,0) asigură o lungime suficientă a produsului în fața presei pentru manipulare. Opțiunile includ Respectă dacă este posibil , unde sistemul încearcă să respecte raportul atunci când acest lucru este fezabil, și Respectă întotdeauna , aplicând strict raportul, chiar dacă acest lucru limitează soluțiile disponibile.

Factorul de rază : În intervalul 0,1 – 2,0, acest factor ajustează raza de îndoire calculată pentru a rafina poziția pe axa X și lungimea semifabricatului, în funcție de proprietățile materialului, optimizând astfel secvența de îndoire DELEM DA-69T.

Toleranță la lungimea sculei aceasta stabilește diferența admisă între lungimea sculei și lungimea liniei de îndoire, asigurându-se că lungimea sculei este suficientă pentru îndoire, ceea ce influențează execuția secvenței.

Deschidere minimă Y determină deschiderea optimă a barierei de presare pentru manipularea produsului, programată deasupra punctului de schimbare a vitezei pentru o funcționare eficientă.

Prin configurarea acestor setări, puteți stăpâni secvența de îndoire DELEM DA-69T, îmbunătățind precizia și calitatea produsului.

Atribuiri – posibilități ale contrafrezelor

Stăpânirea secvenței de îndoire DELEM DA-69T necesită o înțelegere temeinică a posibilităților contrafrezelor. Iată considerentele cheie:

Contrafreza împotriva unghiurilor ascuțite determină dacă contrafreza poate fi plasată împotriva unghiurilor mai mici de 90°. Opțiunile includ permisiunea acesteia („Da”) sau interdicția („Nu”), ceea ce influențează modul în care gestionați secvența de îndoire DELEM DA-69T.

Contrafreză–matrice, îndoire intermediară decideți dacă sunt permise îndoiri între matrice și contrafreză. Opțiunile sunt:

l  „Permis”: dacă este permis în mod obișnuit.

l  „Permiteți, dacă este inevitabil”: dacă rezultă că nu se pot găsi soluții, atunci este permis.

l  „Interzis”: niciodată permis.



Această decizie asigură precizia executării secvenței de îndoire DELEM DA-69T.

Toleranță la muchie : Când opritorul posterior este așezat pe o foaie plană, este admisă o toleranță unghiulară (abatere față de orizontală). Aceasta este programabilă în grade, în intervalul 0–90°.



toleranță de 90 de grade : Stabiliți abaterea maximă admisă față de verticală (90°) când opritorul posterior este așezat pe un unghi îndoit.



Limită opritor posterior „lay-on” : Utilizați acest parametru dacă presa de îndoit este echipată cu degete opritoare posterioare pe axa R mobilă cu design „lay-on”. Dacă lungimea foii depășește această limită la partea din spate a mașinii, se efectuează corecții automate ale pozițiilor axelor X și R, permițând astfel foii să stea pe degetul opritor posterior.



Optimizare retragere : Îmbunătățiți eficiența procesului activând optimizarea retragerii pentru pașii grafici de îndoire. Această funcție optimizează în etapa de post-procesare, asigurându-se că dispozitivul de poziționare (backgauge) se deplasează direct în următoarea sa poziție, astfel simplificând secvența de îndoire DELEM DA-69T.

Înțelegerea acestor atribuiri este esențială pentru a asigura precizia și eficiența secvenței de îndoire DELEM DA-69T, contribuind astfel la îmbunătățirea performanței generale.

Afișare secvență de îndoire

Când funcția „Afișare secvență de îndoire” a fost apăsată, apare o prezentare grafică a secvenței de îndoire.



Această funcție poate fi accesată în orice moment după finalizarea inițială a desfacerii. Prezentarea grafică evidențiază îndoirile stabilite și cele încă în așteptare (indicate printr-un semn de întrebare).

Fiecare imagine din prezentare poate fi mărită sau micșorată individual, folosind funcțiile disponibile, și rotită prin mișcările degetelor. Această funcționalitate sprijină optimizarea secvenței de îndoire DELEM DA-69T.

Concluzie

În stăpânirea secvenței de îndoire DELEM DA-69T, este esențial să vă concentrați pe etapele cheie de programare, cum ar fi configurarea corectă a sculelor, ajustările precise ale secvenței și utilizarea eficientă a funcțiilor software. Aceste etape vor contribui la optimizarea operațiunilor și la creșterea productivității. Rețineți că aplicarea corespunzătoare și practica regulată sunt esențiale pentru a deveni proficient în utilizarea sistemului DELEM.
