Dacă sunteți nou în programarea ESTUN E300, acest ghid a fost creat special pentru dumneavoastră. Numeroși utilizatori noi doresc cu entuziasm să exploateze întregul potențial al acestui sistem de comandă extrem de versatil, iar acest articol vă va ghida prin principalele sfaturi pentru începători, pentru a vă lansa în călătoria de programare. Recunoscut pentru eficiența și flexibilitatea sa, sistemul de comandă ESTUN E300 poate fi stăpânit cu o cunoaștere solidă de bază — acest ghid vă va oferi exact această bază, indiferent dacă vizați îmbunătățirea preciziei de programare sau doar înțelegerea operațiunilor fundamentale.

Cuprins

1. Structura paginii de interfață

2. Programare într-un singur pas

3. Programare în mai mulți pași

4. Mișcare manuală a axelor

5. Configurarea parametrilor matriței

6. Metode de corecție a îndoirii

7. Îngrijorări frecvente (FAQ)

￮ Rezolvarea problemelor frecvente de programare

￮ Îmbunătățirea preciziei ieșirii programării

8. Concluzie

Structura paginii interfeței

Înțelegerea structurii paginii interfeței de programare ESTUN E300 este esențială pentru o navigare și o operare fără probleme. După pornirea dispozitivului și așteptarea încărcării sistemului, ecranul va afișa automat pagina implicită cu un singur pas. Întreaga interfață este împărțită în cinci secțiuni principale, fiecare având un rol funcțional specific, iar familiarizarea cu fiecare parte este esențială pentru operația de bază.

Bara de titlu

Această secțiune este vizibilă pe fiecare pagină a interfeței, iar conținutul său afișat este fix, de la stânga la dreapta: Numele paginii, Starea sistemului și Modul de operare.

• Numele paginii: Afișează numele paginii curente de operare, cum ar fi SingleStep, Multi sau Program.

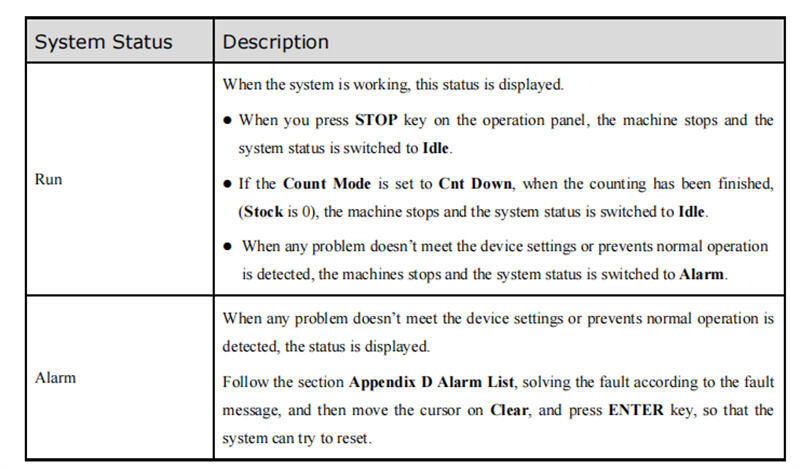

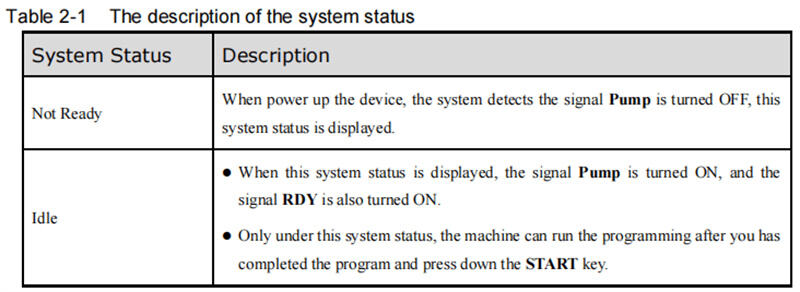

• Starea sistemului: Afișează starea de funcționare în timp real a sistemului, cu un total de șase opțiuni diferite de stare pentru ESTUN E300.

• Mod de funcționare: Indică modul de funcționare actual al dispozitivului, cu trei moduri distincte disponibile pentru selecție.

Afișare poziție axă

Această zonă afișează valorile în timp real ale pozițiilor axelor mașinii, un element esențial pentru obținerea unui control precis al îndoirii. Dispozitivul standard ESTUN E300 este echipat cu funcții de control implicite pentru axa X și axa Y; pentru accesarea unor caracteristici avansate de control al axelor, se recomandă contactarea echipei oficiale de asistență tehnică ESTUN.

Zona parametrilor

Această secțiune afișează informațiile despre parametri corespunzători paginii de operare curente — fiecare pagină funcțională are propriul set unic de parametri ajustabili, toți prezențați clar aici pentru vizualizare și editare rapidă.

Secțiunea de informații

În interfața ESTUN E300, această parte detaliază fiecare parametru configurabil, inclusiv domeniile de valori editabile și valorile curente stabilite. Timpul sistemului este, de asemenea, afișat în partea dreaptă a acestei secțiuni, pentru o referință ușoară în timpul programării și al operațiunilor.

Bara de navigare

Bara de navigare corespunde tastelor funcționale F1 până la F6 de pe panoul de operare, permițând comutarea cu un singur clic între paginile principale ale funcțiilor sistemului. Pentru funcția specifică a fiecărei taste și descrierea paginii corespunzătoare, consultați Tabelul 2-3 din manualul oficial de utilizare ESTUN E300. Stăpânirea barei de navigare este o abilitate de bază care facilitează toate operațiunile ulterioare de programare.

Familiarizarea cu structura de pagini de mai sus vă va permite să navigați în mod proficient între diversele funcții și setări ale ESTUN E300, punând bazele unei experiențe de programare fără probleme.

Programare pas cu pas

Programarea într-un singur pas este pagina funcțională implicită pentru ESTUN E300 (afișată imediat după pornire) și este concepută special pentru operațiunile rapide de îndoire care necesită doar un singur set de parametri de îndoire. De asemenea, puteți accesa manual această pagină apăsând tasta funcțională F1 de pe panoul de operare. Tabelul 2-4 din manualul de utilizare oferă o explicație detaliată a tuturor parametrilor reglabili de pe această pagină, reprezentând o referință utilă pentru editarea parametrilor.

Exemplu practic de programare

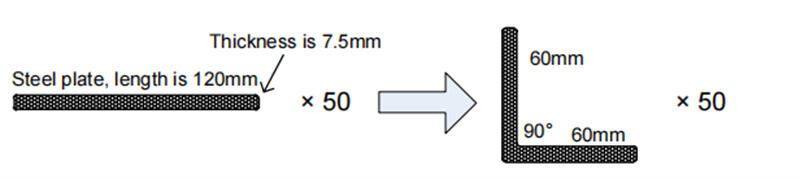

Să luăm ca exemplu concret îndoirea unei plăci de oțel de 120 mm pentru a detalia procesul de programare într-un singur pas.

Cerințele esențiale de îndoire sunt: poziția axei X setată la 60 mm, unghiul de îndoire de 90°, grosimea plăcii de oțel de 7,5 mm și valoarea stocului de 50. Folosim programarea bazată pe unghi, cu identificatorul matriței setat la 1. Pe baza experienței practice de operare, stabilim, de asemenea, parametri auxiliari de proces: timpul de menținere de 3 secunde, întârzierea retragerii de 2 secunde și distanța de retragere de 5 mm.

Pașii specifici de programare sunt următorii:

1. Navigați la parametrul Die și introduceți valoarea 1;

2. Selectați parametrul Material și introduceți valoarea 1;

3. Găsiți parametrul Thickness și introduceți valoarea 7,5;

4. Setări parametrul Hold Time la 3;

5. Introduceți valoarea 2 pentru parametrul Retr. DLY (întârziere la retragere);

6. Setări parametrul poziție pe axa X la 60;

7. Introduceți valoarea 5 pentru parametrul Distanta de retragere;

8. Selectați parametrul Angle și introduceți valoarea 90;

9. Setări parametrul Stock la 50.

Înainte de a începe operația, asigurați-vă că modul de numărare (Count Mode) de pe pagina Constant este setat pe Cnt Down. În final, apăsați tasta START de pe panoul de operare — axa servo va finaliza automat calibrarea poziției, iar mașina va fi gata pentru producția oficială imediat ce calibrarea este finalizată.

Programare multi-pas

Programarea în mai mulți pași este utilizată pentru procesele complexe de îndoire care necesită mai multe seturi de parametri și etape de îndoire diferite, iar această pagină funcțională poate fi accesată prin apăsarea tastei de funcție F2.

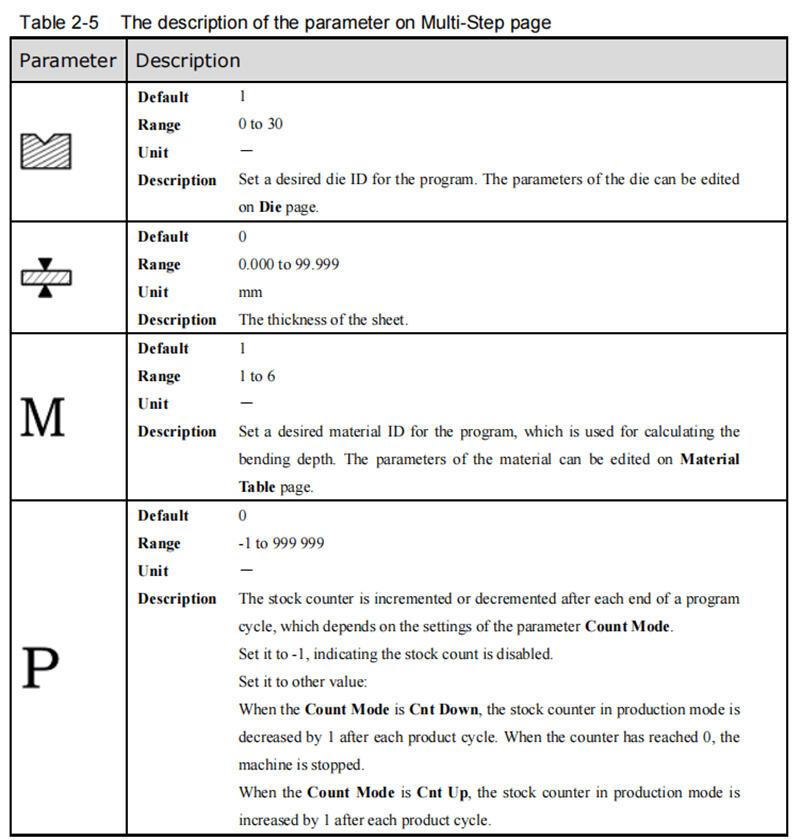

Toți parametrii de pe această pagină sunt detaliați în Tabelul 2-5 din manualul oficial de utilizare, care poate fi consultat în timpul configurării și editării parametrilor.

Exemplu practic de programare

Folosim îndoirea unei plăci de oțel de 180 mm pentru a demonstra procesul de programare în mai mulți pași. Această sarcină de îndoire necesită doi pași separați: îndoirea unghiurilor de 90° pentru ambele segmente ale plăcii de oțel (de 120 mm și respectiv 30 mm), cu o grosime a plăcii de 7,5 mm și o valoare a stocului de 50 mm. Adoptăm programarea bazată pe unghi, stabilim ID-ul matriței la 1 și configurăm aceleași parametri auxiliari ai procesului ca în exemplul cu un singur pas: timp de menținere de 3 s, întârziere la retragere de 2 s și distanță de retragere de 5 mm (tipul de material este setat pe oțel, valoarea 1).

Pașii specifici de programare sunt următorii:

1. Deplasați cursorul la parametrul Die și introduceți 1;

2. Setări parametrul Thickness la 7,5;

3. Selectați parametrul Material și introduceți 1;

4. Introduceți 50 pentru parametrul Stock;

5. Setări parametrul Retr. DLY la 2;

6. Introduceți 3 pentru parametrul Hold Time;

7. Pentru primul pas de îndoire (BN 1), setați parametrul Angle la 90;

8. Pentru BN 1, setați parametrul poziției pe axa X la 30;

9. Pentru BN 1, introduceți 5 pentru parametrul distanței de retragere;

10. Confirmați toți parametrii primului pas apăsând tasta ENTER;

11. Un dialog pop-up vă va solicita să creați un nou pas de îndoire — faceți clic pe OK pentru a confirma;

12. Pentru al doilea pas de îndoire (BN 2), setați parametrul poziției pe axa X la 120;

13. Pentru BN 2, setați parametrul distanței de retragere la 5;

14. Apăsați tasta START de pe panoul de operare pentru a iniția procesul de îndoire în mai mulți pași.

După efectuarea setărilor de mai sus, axa servo a modelului ESTUN E300 va finaliza automat calibrarea poziției pentru fiecare pas de îndoire, iar producția formală poate începe imediat ce mașina este gata.

Deplasare manuală a axei

Stăpânirea mișcării manuale a axelor este o abilitate fundamentală pentru utilizarea ESTUN E300, deoarece este esențială pentru depanarea echipamentului și pentru ajustările fine ale poziției axelor servo. Axele servo sunt acționate de motoare servo, iar mișcarea lor manuală poate fi controlată cu ajutorul tastelor săgeți de pe pagina Manual — această operațiune nu necesită pornirea procesului formal de producție, fiind ideală pentru punerea în funcțiune a echipamentului înainte de exploatare.

Puteți accesa pagina Manual apăsând tasta de funcție F3 după pornirea dispozitivului (sistemul afișează pagina implicită). Metoda de operare pentru mișcarea manuală este simplă:

• Apăsați tastele săgeți SUS și JOS pentru a selecta axa servo pe care dorești să o ajustați;

• Apăsați tastele săgeți STÂNGA și DREAPTA pentru a stabili direcția de mișcare a axei selectate.

Domeniul de expertiză în această operațiune de bază asigură ajustarea precisă preliminară a mașinii, punând bazele pentru obținerea unor rezultate exacte de îndoire.

Configurarea parametrilor matriței

Atunci când se utilizează programarea bazată pe unghi pentru procesele de îndoire, configurarea corectă a parametrilor matriței este o condiție prealabilă pentru o îndoire precisă. Puteți accesa pagina de configurare a parametrilor matriței apăsând tasta funcțională F4 de pe panoul de operare, iar metoda de setare a parametrilor este următoarea:

1. Apăsați tastele săgeți SUS și JOS pentru a selecta ID-ul matriței pe care dorești să o configurați;

2. Apăsați tastele săgeți STÂNGA și DREAPTA pentru a comuta între diferiții parametri reglabili ai matriței selectate;

3. Introduceți valorile parametrilor necesari folosind tastele numerice de pe panoul de operare.

Parametrii tehnici ai matriței sunt prezentați în Figura 2-7 din manualul de utilizare, iar parametrii esențiali sunt definiți astfel:

• H (Înălțimea matriței): Se utilizează pentru calcularea adâncimii de îndoire a mașinii;

• V (Lungimea deschiderii în V): Distanța dintre liniile tangente care se intersectează la deschiderea în V a matriței;

• α (Unghiul matriței): Unghiul fix al deschiderii în V a matriței;

• R (Raza marginii în deschidere în V): Raza de racordare a marginilor deschiderii în V a matriței;

• S (Distanța de siguranță): Un parametru critic pentru mașinile echipate cu axa R, conceput pentru a preveni coliziunile dintre maneta de comandă și matriță. Distanța minimă de siguranță este calculată automat de sistem pe baza dimensiunilor matriței, folosind formula: S = FS + V/2 (FS = secțiunea plană de pe partea din spate a canelurii în V; V = valoarea deschiderii matriței).

Metode de corecție a îndoirii

Obținerea unor rezultate precise de îndoire cu ESTUN E300 se bazează pe stăpânirea tehnicilor de corecție a îndoirii. Înainte de procesarea formală în producție, este esențial să finalizați punerea în funcțiune a mașinii: programați un proces simplu de îndoire pe pagina „Pas cu pas” și executați un ciclu complet de îndoire, apoi măsurați unghiul real de îndoire, adâncimea reală de îndoire și distanța reală până la limitatorul posterior al piesei prelucrate. Comparați aceste valori reale cu valorile setate în program pentru a determina dacă sunt necesare ajustări de corecție. ESTUN E300 suportă trei tipuri fundamentale de corecție: corecția unghiului, corecția axei Y și corecția axei X, fiecare având un domeniu clar de ajustare și o metodă specifică de operare.

Corecția unghiului

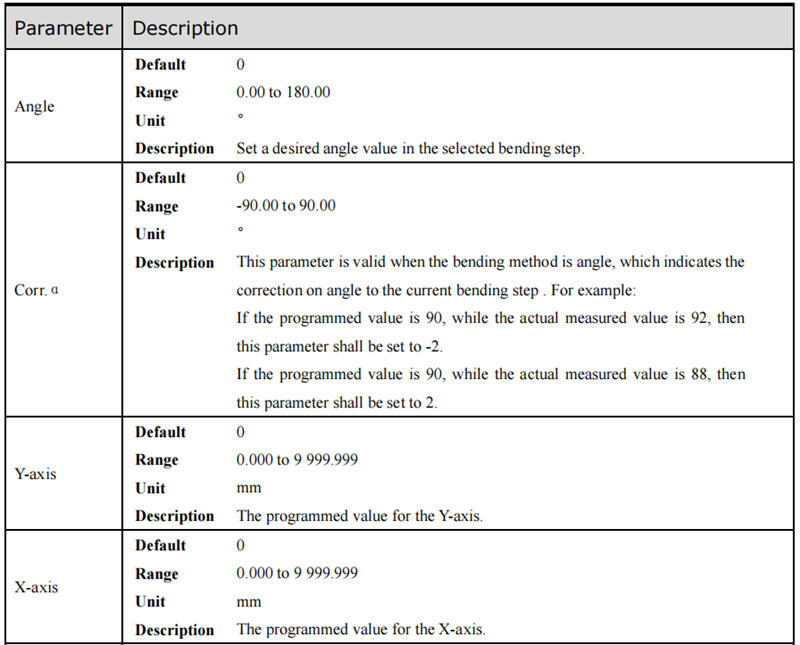

Plaja reglabilă a parametrului de corecție a unghiului (Corr. α) este de la -90 la 90. Dacă unghiul real de îndoire al piesei nu corespunde valorii afișate programate, efectuați corecția în funcție de valoarea abaterii: de exemplu, dacă unghiul programat este de 90°, dar unghiul măsurat efectiv este de 92°, setați Corr. α la -2; dacă unghiul măsurat efectiv este de 88°, setați Corr. α la 2 pentru a compensa abaterea.

Corecția axei Y

Parametrul de corecție al axei Y (Corr. Y) are o plajă reglabilă de la -99,999 la 99,999 și este utilizat pentru ajustarea fină a adâncimii de îndoire. În cazul programării bazate pe adâncime, puteți optimiza efectul de corecție prin setarea repetată a valorii Corr. Y, acumulând astfel experiență practică de operare și măsurând modificarea adâncimii de îndoire pentru fiecare grad de ajustare a unghiului. Acest proces iterativ de ajustare asigură faptul că adâncimea reală de îndoire corespunde cerințelor de proiectare.

Corecția axei X

Corecția pe axa X (Corr. X) urmează aceeași logică de bază ca și corecția unghiulară, cu o plajă ajustabilă a parametrului de la -99,999 la 99,999 pentru ajustarea precisă a poziției dispozitivului de ghidare posterior. De exemplu, dacă poziția programată pe axa X este de 100,00 mm, dar poziția reală măsurată este de 102,05 mm, setați Corr. X la -2,05; dacă poziția reală măsurată este de 98,05 mm, setați Corr. X la 1,95.

Notă: Modul de programare într-un singur pas permite oprirea mașinii în orice moment în timpul procesului de îndoire, iar valoarea programată pe axa X poate fi modificată direct — astfel, Corr. X nu este, în general, necesară pentru operațiunile într-un singur pas. Totuși, programarea în mai mulți pași implică mai multe etape consecutive de îndoire, iar Corr. X poate fi atribuită independent fiecărei etape pentru o corecție țintită a poziției.

Întrebări frecvente (FAQ)

Cum se remediază erorile frecvente în programarea ESTUN E300?

Când întâlniți erori de programare sau de funcționare pe ESTUN E300, primul pas este să verificați codul de eroare afișat pe ecran și să consultați secțiunea din manualul oficial de utilizator care conține descrierea codurilor de eroare și soluțiile corespunzătoare. În același timp, verificați dacă toate conexiunile hardware ale dispozitivului sunt sigure și dacă toți parametrii de proces sunt configurați în conformitate cu cerințele de îndoire. Secțiunea specializată de depanare din manualul de utilizator oferă, de asemenea, soluții detaliate pentru cele mai frecvente erori întâlnite, reprezentând o sursă esențială de referință pentru rezolvarea problemelor.

Cum se poate îmbunătăți precizia ieșirilor de programare ale ESTUN E300?

Pentru a îmbunătăți precizia rezultatelor de îndoire obținute prin programarea ESTUN E300, calibrarea periodică a echipamentului reprezintă măsura esențială — calibrarea la timp asigură menținerea performanței precise de măsurare și de mișcare a axelor și senzorilor mașinii. În plus, asigurați-vă că toți parametrii de proces și ai matriței sunt setați corect, conform cerințelor specifice de îndoire ale piesei de prelucrat, iar parametrii de corecție (Corr. α, Corr. Y, Corr. X) sunt ajustați pe baza rezultatelor măsurătorilor efectuate în practică. Întreținerea zilnică constantă a echipamentului (de exemplu, ungerea părților mobile, curățarea senzorilor) și actualizarea la timp a software-ului de operare al sistemului contribuie, de asemenea, în mod esențial la menținerea pe termen lung a preciziei programării și a îndoirii.

Concluzie

Stăpânirea operațiunilor de bază și a abilităților de programare ale sistemului de comandă ESTUN E300 este esențială pentru îmbunătățirea eficienței muncii și a preciziei la îndoire. Acest ghid acoperă toate cunoștințele esențiale pentru începători, inclusiv înțelegerea structurii paginii de interfață, stăpânirea programării pas cu pas și a celei multi-pas, operarea mișcării manuale a axelor, configurarea parametrilor matriței, utilizarea tehnicilor de corecție la îndoire și depistarea și eliminarea erorilor frecvente. Prin consolidarea acestor abilități fundamentale, veți construi o bază solidă pentru învățarea unor tehnici avansate de programare și exploatare a sistemului ESTUN E300 în viitor.

Dacă dorești să-ți extinzi în continuare competențele privind ESTUN E300 sau să rezolvi provocări specifice, complexe, legate de programare și îndoire, se recomandă consultarea resurselor tehnice oficiale cuprinzătoare sau contactarea echipei profesionale de experți tehnici ESTUN. Pentru orientări operaționale mai detaliate sau asistență tehnică personalizată, puteți accesa, de asemenea, documentația și materialele suplimentare oficiale destinate învățării continue și îmbunătățirii abilităților.
