Nieprawidłowe odczyty na manometrze prasy giętkiej podczas pracy są niemal zawsze ostrzeżeniem, że układ hydrauliczny działa nieprawidłowo. Jako kluczowy wskaźnik stanu hydraulicznego prasy JUGAO, manometr bezpośrednio odzwierciedla ciśnienie robocze generowane przez pompę hydrauliczną i przekazywane do cylindrów. Wahania wskazań, nieprawidłowo niskie wartości ciśnienia lub ciśnienie przekraczające zakres dopuszczalny mogą negatywnie wpływać na siłę gięcia, stabilność maszyny, a nawet na bezpieczeństwo produkcji na miejscu. W niniejszym artykule omówione zostaną najbardziej typowe przyczyny nieprawidłowych odczytów manometru prasy JUGAO, przedstawiony zostanie krok po kroku proces diagnostyczny pozwalający zidentyfikować te usterki oraz zaproponowane zostaną konkretne rozwiązania przywracające normalną pracę maszyny.

Funkcja manometru prasy giętkiej

Przed przystąpieniem do diagnozowania nieprawidłowych wskazań manometru konieczne jest najpierw zrozumienie podstawowych informacji przekazywanych przez ten przyrząd. Manometr prasy krawędziowej mierzy ciśnienie hydrauliczne w układzie, które stanowi kluczowy czynnik decydujący o dostępnej mocy gięcia (tonażu) niezbędnym do obróbki blach metalowych.

Nieprawidłowe wartości ciśnienia spowodują szereg problemów operacyjnych z prasą JUGAO, w tym:

• Niewystarczającą siłę gięcia do obróbki przedmiotów

• Niejednorodne kąty gięcia w gotowych wyrobach

• Nagłe spadki ciśnienia hydraulicznego podczas pracy

• Niestabilny ruch suwaka maszyny

Na przykład przy gięciu grubych płyt stalowych układ hydrauliczny musi osiągnąć określony próg ciśnienia, aby wytworzyć wymagany tonaż. Jeśli manometr wyświetla wartość niższą od normalnej, prasa JUGAO nie będzie w stanie skutecznie wykonać procesu gięcia.

Dlatego też regularne monitorowanie wskazań manometru stanowi nieodzowną część rutynowej konserwacji prasy JUGAO.

Główne przyczyny nieprawidłowych odczytów manometru prasy krawędziowej

Nieprawidłowe odczyty manometru na prasach krawędziowych JUGAO mogą wynikać z różnorodnych problemów mechanicznych i hydraulicznych. W praktycznym doświadczeniu serwisowym większość takich problemów ma swoje źródło w usterkach układu hydraulicznego, przy czym kilka kluczowych czynników występuje najpowszechniej.

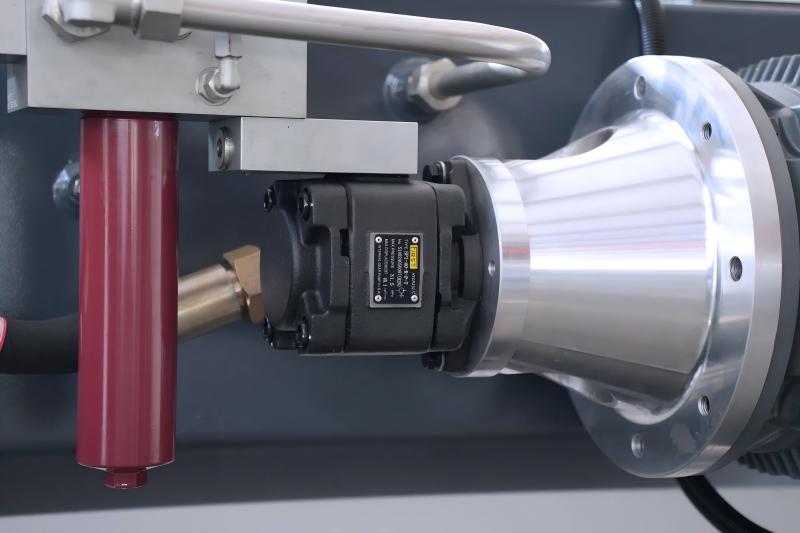

Wytarcie i uszkodzenia pompy hydraulicznej

Wytarcie pompy hydraulicznej jest jedną z najczęściej występujących przyczyn nieprawidłowych odczytów manometru. W trakcie długotrwałej eksploatacji wewnętrzne elementy pompy hydraulicznej ulegają zużyciu, co stopniowo obniża jej sprawność roboczą.

Typowe objawy zużytej pompy hydraulicznej obejmują:

• System nie osiąga wartości ciśnienia wymaganej do obróbki

• Powolne narastanie ciśnienia po uruchomieniu maszyny lub pod obciążeniem

• Fluktuacje odczytów manometru podczas ciągłej pracy

Aby zdiagnozować ten problem, personel serwisowy może sprawdzić, czy pompa hydrauliczna jest w stanie generować stabilne ciśnienie w warunkach obciążenia znamionowego. Jeśli pompa jest silnie zużyta i jej sprawność nie może zostać przywrócona poprzez naprawę, konieczna jest jej wymiana.

Zanieczyszczenie oleju hydraulicznego

Zanieczyszczony lub zdegradowany olej hydrauliczny stanowi kolejną główną przyczynę niestandardowych wskazań ciśnienia na manometrze JUGAO.

Olej hydrauliczny zanieczyszczony zanieczyszczeniami lub zdegradowany w wyniku długotrwałego użytkowania może powodować następujące problemy:

• Zatykanie się zaworów sterujących układem hydraulicznym oraz obwodów olejowych

• Niestabilna regulacja ciśnienia w układzie hydraulicznym

• Opóźniona reakcja komponentów hydraulicznych maszyny na polecenia operacyjne

Widocznymi objawami zanieczyszczenia oleju hydraulicznego są: przebarwienie na ciemniejszy odcień, mętność oraz obecność opiłków metalowych i osadu w oleju. W takich przypadkach olej hydrauliczny należy natychmiast wymienić. Regularne filtrowanie oleju oraz zaplanowane jego wymiany zgodnie z instrukcją konserwacji maszyny skutecznie zapobiegają problemom zanieczyszczenia oleju.

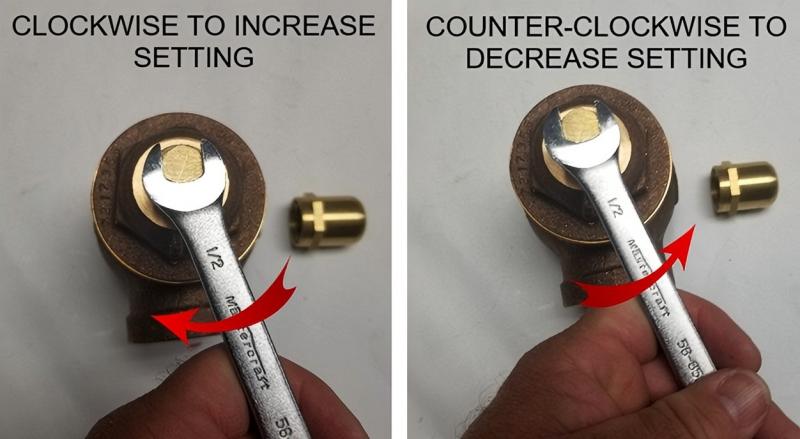

Niewłaściwe ustawienie zaworu bezpieczeństwa ciśnienia

Zawór bezpieczeństwa ciśnienia jest kluczowym elementem kontrolującym maksymalne ciśnienie robocze hydraulicznego systemu JUGAO. Nieprawidłowe ustawienie tego zaworu powoduje bezpośrednio niestandardowe wskazania manometru.

Typowymi objawami niewłaściwego ustawienia zaworu bezpieczeństwa ciśnienia są:

• Ciśnienie w systemie pozostaje zbyt niskie, aby spełnić wymagania operacji gięcia

• Ciśnienie w systemie przekracza ustawiony limit bezpieczeństwa, stwarzając ryzyko dla obsługi

• Nagłe spadki ciśnienia podczas ruchu suwaka maszyny w górę i w dół

Aby rozwiązać ten problem, personel serwisowy powinien przekalibrować zawór bezpieczeństwa zgodnie z wytycznymi dotyczącymi układu hydraulicznego podanymi przez producenta JUGAO.

Problemy mechaniczne i czujnikowe wpływające na dokładność manometru

W niektórych przypadkach układ hydrauliczny JUGAO działa prawidłowo, ale mimo to manometr wskazuje nieprawidłowe wartości. W takich sytuacjach usterka zwykle znajduje się w samych elementach pomiaru ciśnienia, a nie w układzie hydraulicznym.

Uszkodzone lub niedokładne manometry

Jako mechaniczny przyrząd pomiarowy manometr jest podatny na zużycie oraz utratę dokładności po długotrwałym użytkowaniu.

Główne objawy uszkodzenia lub niedokładności manometru to:

• Wskazówka manometru nie wraca do pozycji zerowej po wyłączeniu maszyny

• Nagłe, niestabilne skoki wskazań ciśnienia podczas pracy

• Wartość ciśnienia pozostaje stała i niezmieniona mimo zmian w stanie roboczym maszyny

Gdy dokładność pomiaru manometru budzi wątpliwości, jego wymiana jest najprostszym i najskuteczniejszym rozwiązaniem przywracającym wiarygodne monitorowanie ciśnienia.

Zatkane otwory połączeniowe manometru

Zatykanie otworów połączeniowych manometru to stosunkowo częsta, niewielka usterka występująca w codziennej konserwacji.

Debris hydrauliczny, muł olejowy oraz inne zanieczyszczenia mogą gromadzić się i blokować przewód olejowy łączący układ hydrauliczny z manometrem, powodując następujące problemy:

• Powolna reakcja wskazówki manometru na zmiany ciśnienia

• Nieprawidłowe wskazania ciśnienia wyświetlane przez manometr

• Zauważalne opóźnienie ruchu wskazówki przy zmianach ciśnienia w układzie

Oczyщение zatkanych otworów połączeniowych oraz sprawdzenie stanu przylegających przewodów olejowych w układzie hydraulicznym zwykle szybko rozwiązuje ten problem.

Krok po kroku: diagnozowanie usterek manometru prasy hydraulicznej

Podczas diagnozowania nieprawidłowych wskazań manometru na urządzeniu JUGAO najbardziej efektywnym podejściem jest systematyczny, krok po kroku przeprowadzany proces inspekcji, który pozwala uniknąć przypadkowych sprawdzeń i pominięcia usterek.

Krok 1: Sprawdzenie stanu oleju hydraulicznego

Rozpocznij proces usuwania usterek poprzez sprawdzenie poziomu oleju hydraulicznego w zbiorniku oraz fizycznego stanu oleju. Jeśli olej jest zanieczyszczony (ciemny, mętny lub zawiera zanieczyszczenia) lub jego poziom jest poniżej zalecanego przez producenta oznaczenia, natychmiast wymień olej lub uzupełnij go do określonego poziomu.

Krok 2: Sprawdzenie zaworu bezpieczeństwa ciśnienia

Upewnij się, że zawór bezpieczeństwa ciśnienia jest ustawiony na wartość ciśnienia określoną w podręczniku technicznym urządzenia JUGAO. Nieprawidłowe nastawienie tego zaworu jest częstą przyczyną nieprawidłowych wskazań i powinno zostać wykluczone na wczesnym etapie procesu usuwania usterek.

Krok 3: Sprawdzenie pompy hydraulicznej

Uruchom maszynę JUGAO i nasłuchuj nietypowych dźwięków pochodzących z pompy hydraulicznej (np. dźwięków tarcia lub wirowania), jednocześnie dokładnie obserwując stabilność wskazań manometru ciśnienia. Niestabilne ciśnienie, które znacznie fluktuuje pod obciążeniem, jest typowym objawem zużycia pompy hydraulicznej lub jej wewnętrznych uszkodzeń.

Krok 4: Zweryfikuj dokładność manometru ciśnienia

Jeśli wszystkie komponenty układu hydraulicznego (olej, zawór bezpieczeństwa, pompa) okazały się w dobrym stanie technicznym i prawidłowo funkcjonują, przyczyną usterki najprawdopodobniej jest sam manometr ciśnienia. Za pomocą kalibrowanego profesjonalnego urządzenia do pomiaru ciśnienia sprawdź dokładność wbudowanego manometru ciśnienia. W przypadku stwierdzenia niedokładności lub uszkodzenia manometru zastąp go nowym urządzeniem określonego modelu.

Często zadawane pytania (FAQ)

Co mierzy manometr ciśnienia prasy giętkiej?

Manometr ciśnienia prasy giętkiej mierzy ciśnienie hydrauliczne w układzie hydraulicznym maszyny JUGAO, które stanowi podstawowy czynnik decydujący o sile gięcia generowanej przez urządzenie podczas obróbki blach metalowych.

Jakie są przyczyny wahań ciśnienia w urządzeniu JUGAO podczas pracy?

Wahania ciśnienia podczas pracy najczęściej wynikają z zużycia pompy hydraulicznej, zanieczyszczenia oleju hydraulicznego lub nieprawidłowej regulacji zaworu bezpieczeństwa ciśnienia. W rzadkich przypadkach do tego problemu mogą również prowadzić zapchane przewody olejowe lub uszkodzone czujniki ciśnienia.

Jak często należy sprawdzać manometr prasy giętarki?

Zaleca się sprawdzanie wyglądu i podstawowej funkcjonalności manometru podczas codziennej inspekcji przed rozpoczęciem pracy urządzenia JUGAO. Dodatkowo dokładność pomiaru manometru powinna być weryfikowana za pomocą kalibrowanego urządzenia w ramach zaplanowanej regularnej konserwacji maszyny.

Czy uszkodzony manometr może wpływać na precyzję gięcia?

Tak, może to spowodować. Uszkodzony manometr ciśnienia podaje nieprawidłowe wskazania ciśnienia, co może prowadzić operatorów do ustawienia niepoprawnych parametrów roboczych dla maszyny JUGAO. Spowoduje to niestabilną siłę gięcia podczas obróbki, co skutkuje nieregularnymi kątami gięcia, niedokładnymi wymiarami obrabianych elementów oraz obniżeniem ogólnej precyzji gięcia.

Podsumowanie

Nieprawidłowe wskazania manometru ciśnienia prasy giętkiej JUGAO stanowią krytyczny wczesny sygnał ostrzegawczy, że układ hydrauliczny maszyny wymaga inspekcji i konserwacji. Typowe problemy, takie jak zużycie pompy hydraulicznej, zanieczyszczenie oleju hydraulicznego, nieprawidłowa regulacja zaworu przelewowego, uszkodzone manometry ciśnienia lub zapchane otwory połączeniowe, mogą wszystkie zakłócać stabilność ciśnienia i pogarszać wydajność gięcia maszyny.

Na podstawie szerokiego doświadczenia praktycznego z zakresu konserwacji maszyn JUGAO, wczesna diagnostyka i natychmiastowe usuwanie tych usterek są najskuteczniejszymi sposobami zapobiegania kosztownym przestojom produkcyjnym oraz wadliwym wyrobom. Przeprowadzając regularne inspekcje elementów układu hydraulicznego, ścisłe monitorowanie wskazań manometru w trakcie pracy oraz przestrzegając standardowego harmonogramu konserwacji, operatorzy i personel serwisowy mogą zapewnić bezpieczną, stabilną i wydajną pracę maszyn JUGAO przez długie okresy czasu.

Jeśli występują uporczywe, nietypowe wskazania manometru, których nie da się rozwiązać za pomocą powyższych kroków diagnostycznych, lub jeśli wymagane jest profesjonalne wsparcie techniczne w przypadku złożonych usterek maszyn JUGAO, nasz dedykowany zespół inżynierów jest dostępny w każdej chwili, aby zapewnić skierowane rozwiązania oraz wsparcie na miejscu.
