Å oppnå feilfrie og gjentatte bøyinger i metallbearbeiding er sterkt avhengig av en grundig forståelse av utstyrets evner. For operatører av ESA S860 bøymaskinen, er det nøkkelen å utnytte de avanserte funksjonene for å forbedre nøyaktighet, redusere innstillings- og set-uptid, og sikre konsekvent høy kvalitet i resultatene.

Denne guiden gir en detaljert gjennomgang av ESA S860s kjernefunksjoner, med klare instruksjoner om hvordan du aktiverer og bruker dem. Uansett om du er en erfarne maskinarbeider eller ny på CNC-bøying, vil du finne bruksklare innsikter for å optimalisere ytelsen og oppnå profesjonelle resultater i hvert prosjekt.

Forståelse av funksjonen "Metal-Working Machine"

ESA S860 integrerer spesialiserte metallbearbeidingsfunksjoner som er designet for å effektivisere bøyeprosessen. Hovedtrekk inkluderer:

• Intuitivt programknapp – Forenkler programmering gjennom en brukervennlig grensesnitt.

• Ny bøyningsfunksjon – Muliggjør rask opprettelse og lagring av bøyningsprogrammer.

• Bøyesikringsfunksjon – Låser bøyer sikkert for økt nøyaktighet og repeterbarhet.

Sammen minimerer disse verktøyene manuell inngang, akselererer produksjonen og forbedrer total bøyingsnøyaktighet—og gjør ESA S860 til et viktig verkstedverktøy i moderne platemetalverksteder.

Aktivering av metallbearbeidingsmodus

For å aktivere metallbearbeidingsfunksjonen på din ESA S860:

1. Åpne Innstillinger-menyen fra startsiden.

2. Velg Konfigurer (2) for å få tilgang til systeminnstillinger.

3. Velg Generelle parametre (7) og trykk Neste.

4. Skriv inn sikkerhetspassordet og bekreft med OK.

5. Sett metallbearbeidingsmaskin-valget til 1 og trykk ENTER (gjelder for S860 Touch og S660W-modeller).

Når det er aktivert, blir følgende funksjoner tilgjengelige:

• Ny bøye-programmering – Raskt kopiere eksisterende bøyedata.

• Tvungen bøyeklemming – Sikrer nøyaktig fullførelse av bøying.

Bruk av ny bøye-funksjon:

• Trykk på ▶-knappen på den siste bøyingen i et avsnitt for å duplisere den under.

• Velg 'Enter Step' fra menyen for å sette inn en bøying med samme parametere på gjeldende posisjon.

Bruk av tvungen bøyeklemming:

• I Innstillinger og Bøyesammendrag, skriv inn 0 i Y1-vinkelfeltet for å markere en bøying for klemming. Dette gir nøyaktig kontroll over bøyeenden, ideelt for komplekse flertrinnsforming.

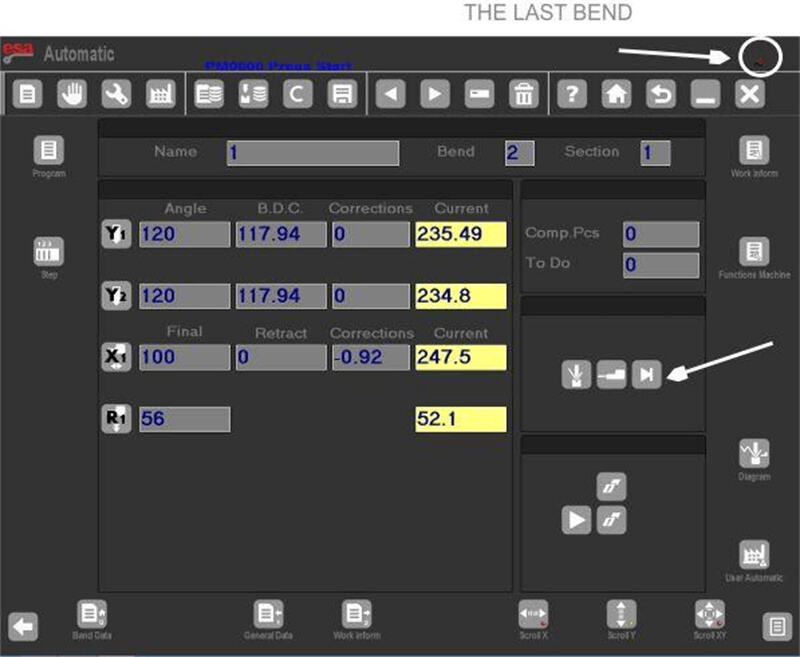

Siste bøyeindikator

Et ikon som vises i øverste høyre hjørne av skjermen signaliserer den siste bøyen i din programmerte sekvens. Dette visuelle signalet hjelper med å forhindre utilsiktede ekstra bøyer når du betjener maskinens kontroller.

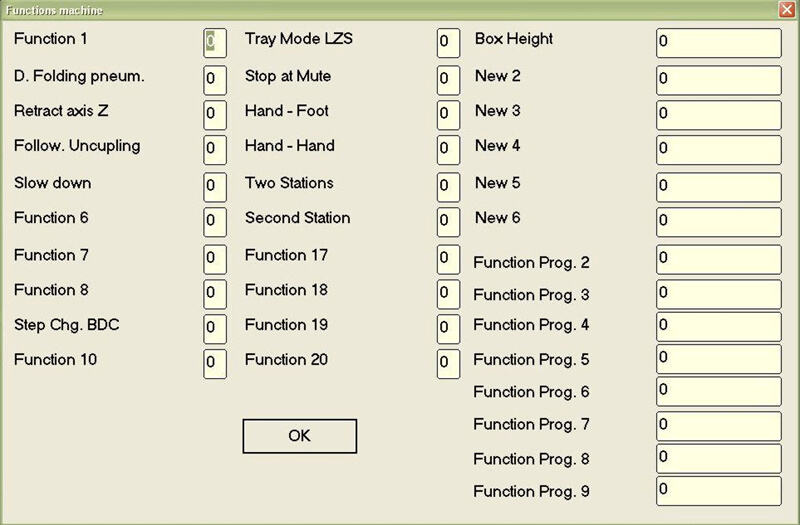

konfigurasjonspanel for «Maskinfunksjoner»

Tilpass bøyeoperasjoner til spesifikke behov gjennom menyen Maskinfunksjoner. Gå til den ved å trykke på tilhørende knapp fra datainnstillingsskjermen, og velg alternativ 7.

Tilgjengelige funksjoner inkluderer:

Pneumatisk klemmefunksjon – Løfter den pneumaticklemmestempelen når den er satt til 1 i en bøyeoperasjon som inkluderer stopp.

Rekyll for Z-akser – Utløser rekyllbevegelse i Z1/Z2-aksene basert på parameteren «Avviksverdi for Z».

Løs kobling for følgeinnretning – Lar støtteføringen løsne under sin syklus når funksjonen er aktivert.

Funksjon for sakte nedgang – Sørger for sakte stempelnedgang i halvautomatiske og automatiske sykler.

Pitch-endring til PMI – Utsetter pitch-justering til stempelet når nedre dødpunkt.

LZS Brikjemodus – Eksklusiv for «laser sikker» sikkerhetssystem (parameter = 1).

Høydefunksjon slutt – Angir flettens høyde (i mm) for LZS Brikjemodus-applikasjoner.

Stopp ved Mute / Hender-Føtter / Hender-Hender / Dobbel Pedalfunksjoner – Sikkerhets- og kontrollvalg innenfor «laser sikker» system for å pause, starte på nytt og pedalstyrt drift.

Administrering av programversjoner

Fra programvareversjon 10.1 og utover støtter ESA S860 opptil 20 programmerbare funksjoner. Selv om nyere versjoner kan lese eldre programfiler, er de ikke bakoverkompatible. Du kan imidlertid eksportere programmer i eldre formater (kompatible med versjoner 5.0–9.1).

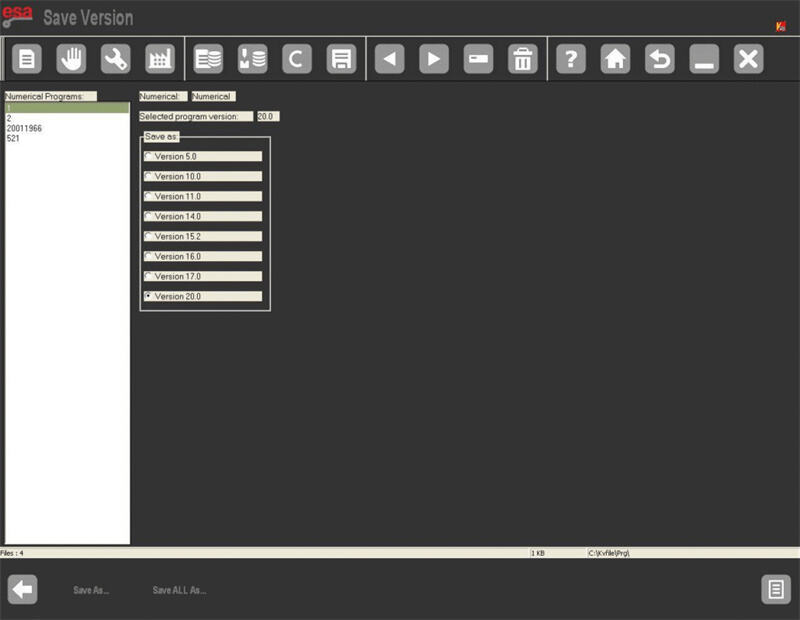

Lagring av ett enkelt program i en tidligere versjon:

1. Åpne Programliste.

2. Trykk Lagre versjon for å gå til konverteringsskjermen.

3. Velg programmet og målformatet (f.eks. Versjon 20.0).

4. Trykk ENTER, deretter Lagre som....

5. Gi filen et navn, velg Bekreft og trykk ENTER.

Lagrer alle programmer i en tidligere versjon:

1. Fra programlisten, velg Lagre versjon.

2. Velg ønsket eldre format.

3. Sett inn en formatert USB-minnepinne med tilstrekkelig plass.

4. Trykk på Lagre alt som... for å eksportere alle programmer.

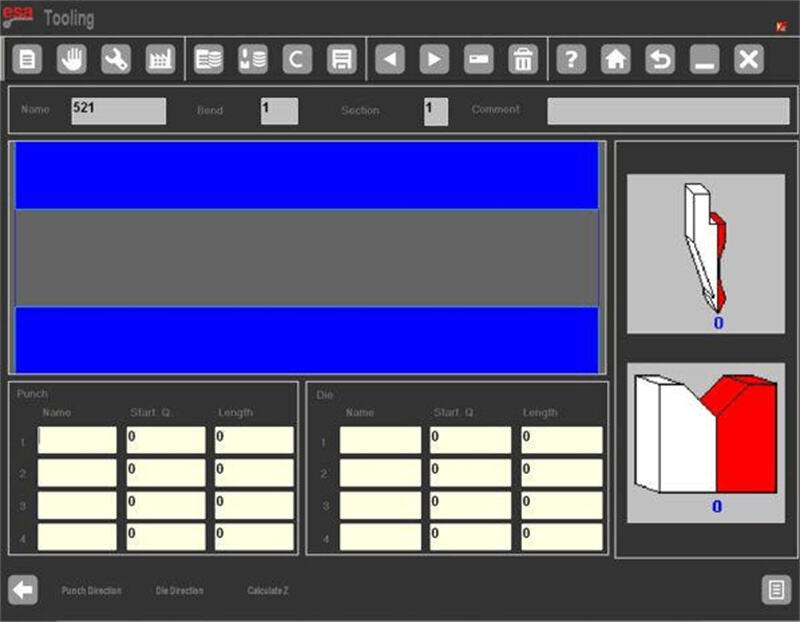

Konfigurasjonsbildet for "Verktøy"

Verktøymenyen (alternativ 9 fra datainnstillingsbildet) er viktig for å administrere arbeidsstasjoner og automatisere Z-akse-beregninger.

Grensesnittet viser:

• En frontvisning av maskinen med ikoner for verktøy «tenner».

• Sidepaneler som illustrerer verktøyets orientering.

• Datafelt for opptil fire arbeidsstasjoner, inkludert:

Stasjonsnummer (1–4)

Tildelte navn på stans og form

Verktøymål (fra punkt 0 eller indre skulder)

Verktøylengder per stasjon

Denne oppsettet sikrer nøyaktig verktøyalignment og forenkler programmering for flere stasjoner.

Tilleggsvalg i menyen

Utvid kontrollen over ESA S860 gjennom disse hjelpemenyene:

1. Slå av NC – Velg Slå av (5) for å trygt skru av systemet.

2. Programvareversjon – Velg Versjon (7) for å vise programvaredetaljer, aktive akser og installerte alternativer.

3. Logo-visning – Tilgang til Logo (8) for å vise standard Esautomotion-logo eller laste opp et egendefinert bedriftslogo.

4. Minitorg – Bruk Minitorg (9) til å overvåke systemminnet og optimalisere arbeidsflytens effektivitet.

Hvordan kan jeg feilsøke problemer med ESA S860 maskinfunksjoner?

Hvis du opplever problemer med ESA S860 maskinfunksjoner, må du først se i feilsøkingsdelen av manualen. Vanlige løsninger inkluderer gjenkalibrering av kontrollene, sjekking av elektriske tilkoblinger og bekreftelse på programvareoppdateringer. Hvis problemene vedvarer, ta kontakt med kundestøtte.

Konklusjon

Ferdighet i bruk av ESA S860s maskinfunksjoner kommer med praktisk erfaring og en solid forståelse av dets operative funksjoner. Ved å følge veiledningen ovenfor, kan du utføre nøyaktige og gjentakbare bøyinger med større selvtillit og kontroll.

Konsekvent maskinoppsett, rutinemessig vedlikehold og etterlevelse av anbefalte praksiser er grunnleggende for å opprettholde høy ytelse og minimere nedetid i dine bøyeoperasjoner.

Hvis du trenger ytterligere støtte eller ønsker å utforske hele potensialet til din ESA S860, er vårt tekniske team klart til å hjelpe. Besøk nettsiden vår for flere opplæringsveiledninger, dokumentasjon og ressurser som hjelper deg med å mestre avanserte bøyingsteknikker.
