DELEM DA-53T omdefinerer verktøyprogrammering ved å erstatte kompleksitet med en intuitiv og effektiv prosess. Denne artikkelen beskriver hvordan dets avanserte grensesnitt og intelligente systemfunksjoner forenkler programopprettelse, noe som gjør at operatører kan oppnå høyere presisjon og produktivitet med mindre innsats.

Designet for både CNC-eksperter og de som er nye på bøyemaskinstyringer, viser følgende guide hvordan DA-53T optimaliserer arbeidsflyten, reduserer programmeringstid og forbedrer den totale effektiviteten i metallbearbeidingsoperasjoner.

Introduksjon

DELEM DA-53T-styresystemet definerer på nytt verktøyprogrammering for bøyepresseapplikasjoner gjennom sitt intuitive grensesnitt og sofistikerte driftsevner. Utviklet for sømløs integrasjon over et bredt utvalg av bøyepressmodeller, leverer det eksepsjonell presisjon kombinert med bemerkelsesverdig enkel betjening.

Verktøyprogrammering utgjør grunnlaget for nøyaktig ytelse fra bøyepresser, og sikrer eksakt utførelse av hver bøyesekvens. DELEM DA-53T transformerer denne kritiske prosessen ved å redusere oppsetningsbehov markant og forbedre produksjonseffektiviteten. Gjennom sin avanserte teknologiske arkitektur forenkler systemet selv de mest komplekse programmeringsutfordringene, og setter nye standarder for produktivitet og driftsutførelse i moderne produksjonsmiljøer.

Forenklet stempelprogrammering

Oppretter et nytt stempel

DELEM DA-53T forenkler oppsettet av et nytt stempel ved å tilby et intuitivt grensesnitt for enkel verktøyhåndtering.

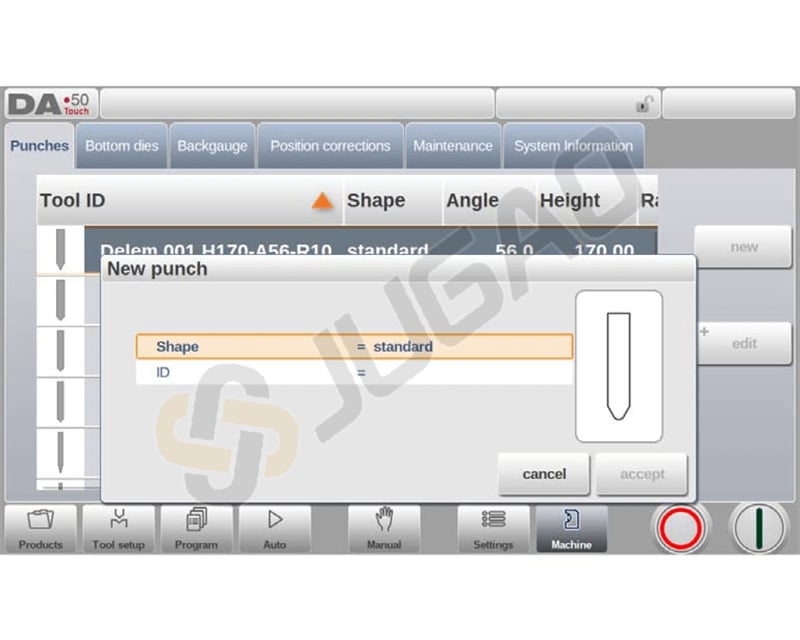

For å legge til et stansverktøy, gå til bibliotek-fanen og trykk på «Ny».

Programmer stansen ved å velge en form – for eksempel Standard, Kantbøyging, Luft + Kantbøyging eller Stor Radius – og tilordne en unik ID med opptil 25 alfanumeriske tegn.

Etter at du har bekreftet disse opplysningene, fortsetter du med å angi verktøymål, som varierer avhengig av valgt form. Denne effektive prosessen reduserer innstillingstiden og øker nøyaktigheten, noe som gjør DELEM DA-53T til et uvurderlig verktøy for bøyepresseoperasjoner.

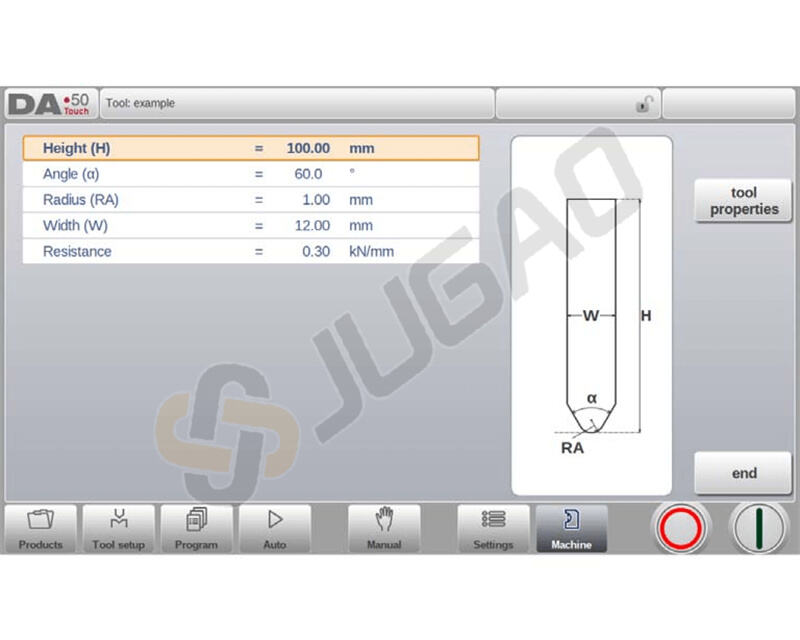

Standard konfigurasjon av stansverktøy

DELEM DA-53T forenkler verktøyprogrammering ved å gi et intuitivt grensesnitt for oppsett av standardstans, og sikrer nøyaktige bøyeoperasjoner. Slik kan du programmere verktøyene dine effektivt:

Høyde: Angi verktøyhøyde for nøyaktig beregning av bøydypde.

Vinkel og radius: Definer stansspissens vinkel og radius. Bruk som indre bøyeradius hvis den er større enn prosessresultatene.

Bredde og motstand: Angi verktøyets bredde og tillatt kraft for å sikre riktig bruk.

Orientering: Juster høyre side av stansen i forhold til bakre anslag; sørg for at bunnspissen er justert med bøyepressens senter for presisjon.

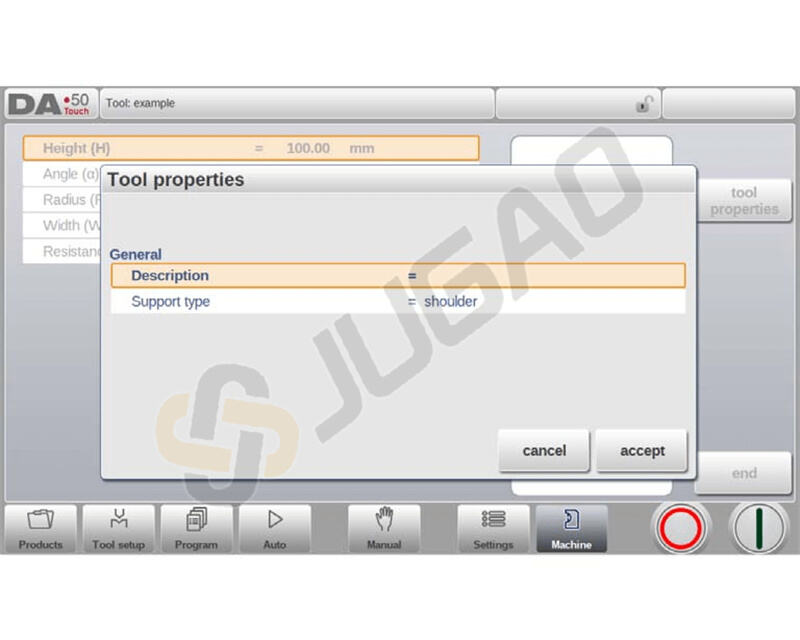

Verktøyeier: Juster beskrivelse (maks 25 tegn) for enkel identifisering i biblioteket.

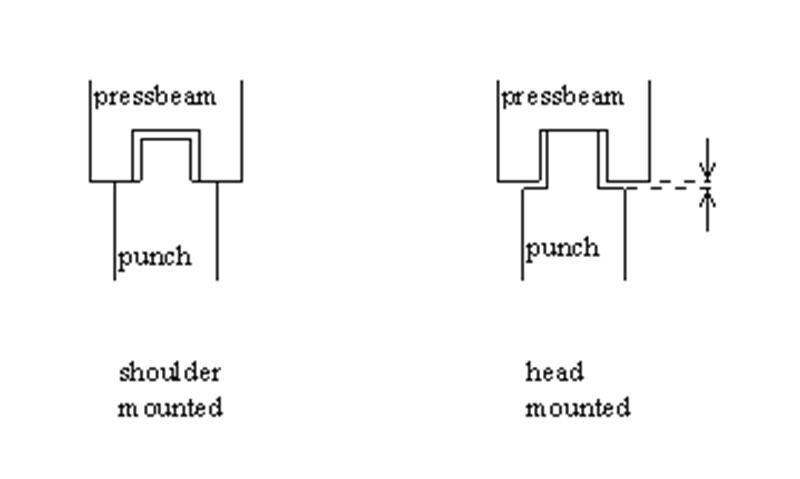

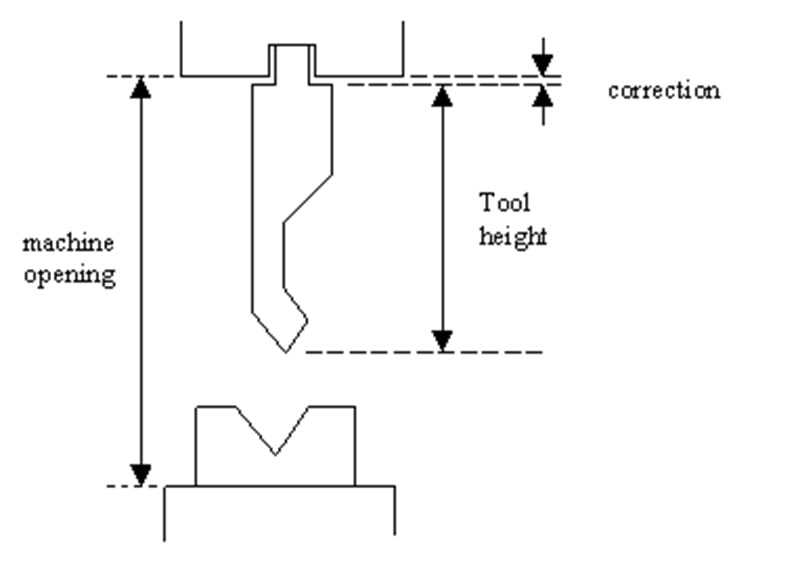

Støppetype: Velg «montert på hodet» eller «montert på skaftet» for korrekt Y-akse-posisjonering.

Hvis «montert på skaftet» er valgt, beregnes Y-akse-posisjonen fra standard verktøyhøyde. Dette er standardinnstillingen.

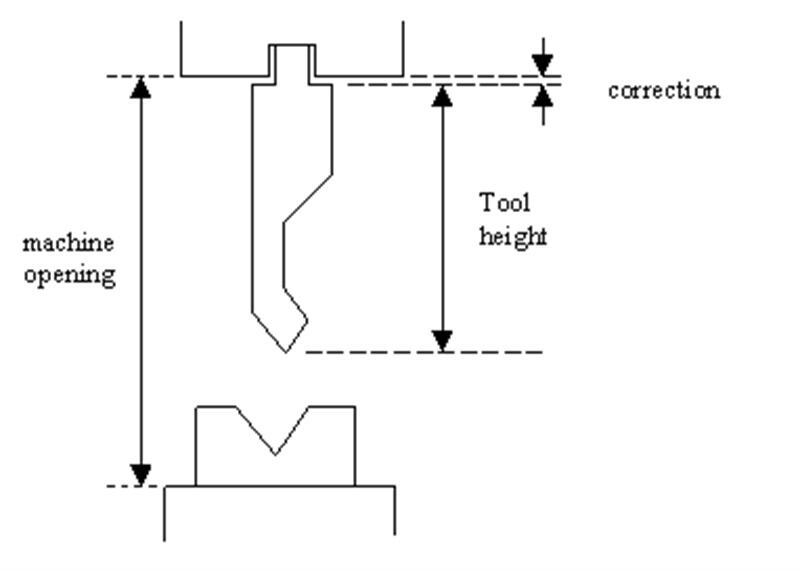

Hvis «montert på hodet» er valgt, utføres en korreksjon for Y-akse-beregning.

Rediger stans: Trykk på et verktøy i biblioteket for å få tilgang til og endre dens innstillinger.

Denne effektive prosessen i DELEM DA-53T forenkler verktøyoppsett og sikrer nøyaktige og effektive bøyeoperasjoner.

Spesialiserte stanser

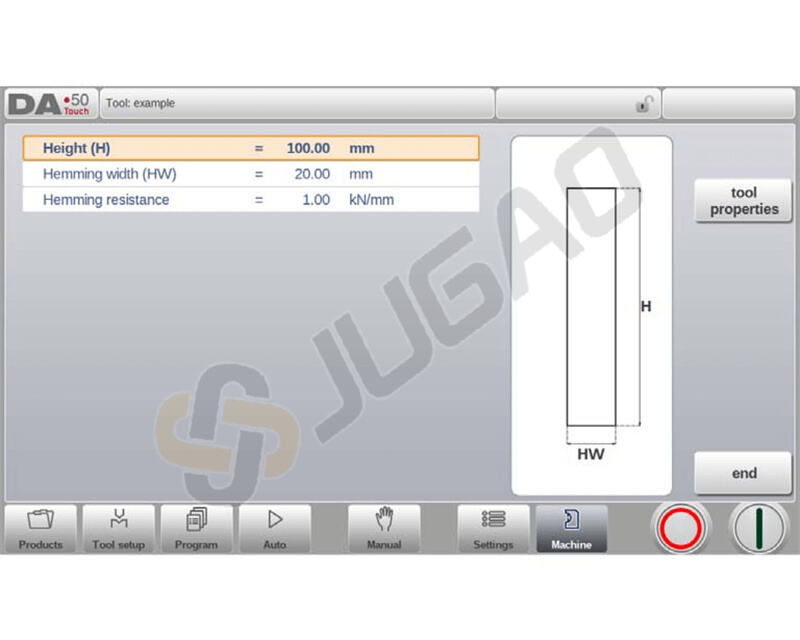

Programmering av kantbøystans

DELEM DA-53T forenkler programmering av kantbøystans med klare inndata-parametre:

1. Høyde: Angi total verktøyshøyde for nøyaktig beregning av bøyningsdybde.

2. Kantbredde: Spesifiser verktøyets bredde for presisjon ved kanting.

3. Åpning for kanting: Sett stempelets åpningsposisjon, med hensyn til dobbel platetykkelse for enkel innsetting av produktet.

4. Kantomslutning: Definer maksimal kraft under kanting for å sikre verktøyets sikkerhet.

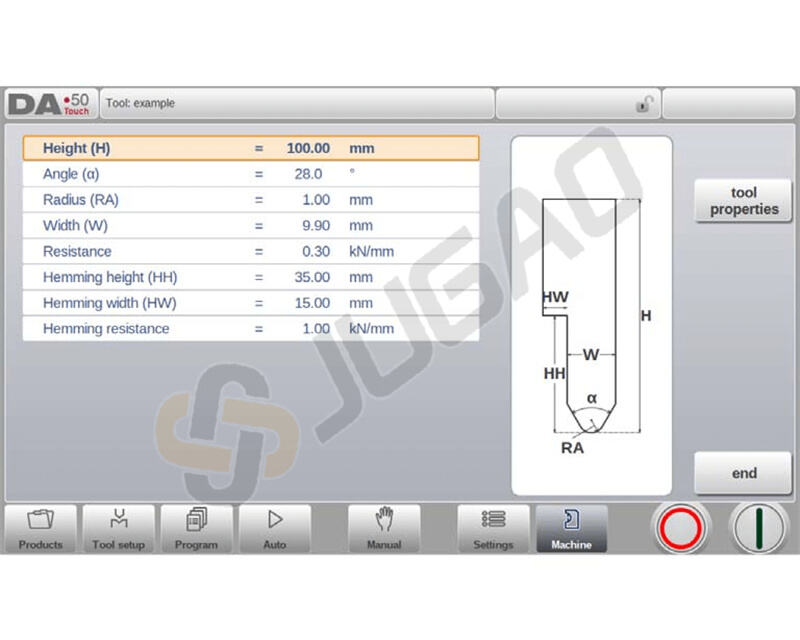

Luft + Kant- og bøyestempel

DELEM DA-53T forenkler programmeringen av Luft + Kant- og bøyestempelet med klare og nøyaktige trinn:

1. Høyde: Angi verktøyets totale høyde for nøyaktig beregning av bøyningsdybde.

2. Vinkel: Spesifiser stempelspetsvinkelen for presis bøyning.

3. Radius: Angi radius på stempelspissen for å bestemme indre bøyeradius.

4. Bredde: Skriv inn verktøyets bredde for programmet.

5. Motstand: Definer verktøyets maksimalt tillatte kraft.

6. Kantingshøyde: Konfigurer nedovergående stanshøyde for kanting.

7. Kantebredde: Angi stansbredden for riktig produktplacering.

8. Kantebelastning Åpning: Programmer stansens åpningsposisjon, med hensyn til dobbel platetykkelse.

9. Kantebelastning Motstand: Angi maksimalkraften under kanting.

Disse enkle innstillingene forenkler verktøyprogrammering og sikrer nøyaktighet og sikkerhet i drift.

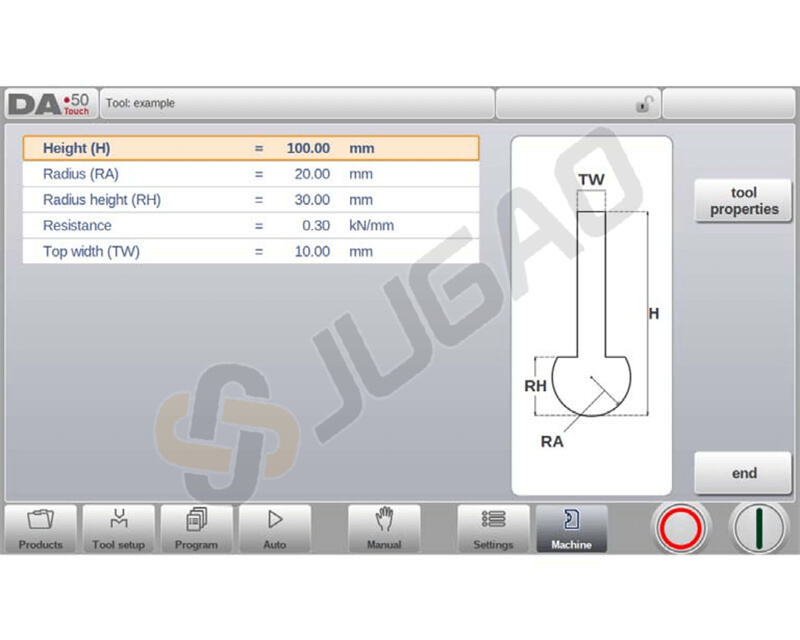

Stor radius stans

DELEM DA-53T gjør det enkelt å konfigurere stanser med stor radius. Følg disse korte trinnene:

1. Angi total høyde: Skriv inn verktøyets totale høyde for nøyaktige bøydedybdeberegninger.

2. Angi radius: Spesifiser stansetuppens radius for å definere verktøyets krumning.

3. Definer radius høyde: Skriv inn verktøyets store radius dels høyde for presisjon ved operasjoner med store kurver.

4. Maksimal motstand: Angi tillatt kraft for å sikre verktøyets sikkerhet.

5. Spesifiser toppbredde: Skriv inn toppbredden for riktig justering og plassering.

Disse trinnene i DELEM DA-53T-grensesnittet sikrer effektiv og nøyaktig programmering av verktøy for stort radius stans.

Effektiv matrisestilling

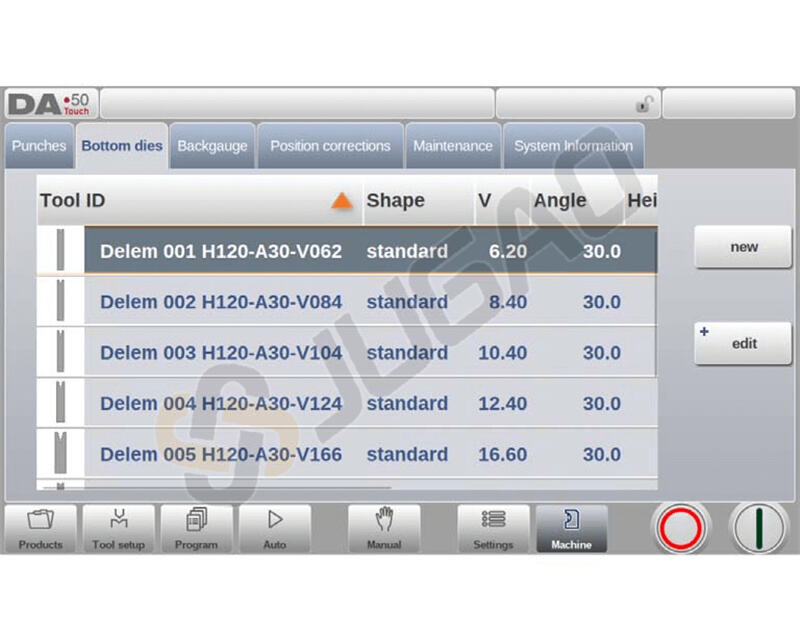

På denne fanen kan de nedre matrisene som brukes i maskinen programmeres. Nye matriser kan legges til; eksisterende matriser kan redigeres, kopieres, gis nytt navn og slettes.

Opprette en ny matrise

For å opprette en ny matrise, trykk på Ny i biblioteket. Matrisens profil kan opprettes med hjelp av kontrollens programmeringsfunksjoner.

Slik oppretter du en ny matrisekonfigurasjon:

1. Programmer matriseform og ID

• Velg en grunnform for dørken: Standarddørk, kantbøyedørk, indre kantbøyedørk eller Luft + kantbøye U-dørk basert på ønsket handling (f.eks. luftbøying eller kantbøying).

• Tilordne en unik ID (opptil 25 alfanumeriske tegn) for enkel identifikasjon.

2. Formkonfigurasjon

• Bruk veiviseren til å programmere formdetaljer i henhold til valgt grunnformtype.

3. Bekreft og konfigurer verktøydata

• Velg «Aksepter» for å fullføre den innledende oppsettprosessen.

• Skriv inn verktøymål og egenskaper etter anvisning, noe som vil variere avhengig av valgt form.

Denne enkle prosessen øker effektiviteten i verktøyprogrammering på DELEM DA-53T-plattformen og sikrer nøyaktighet og enkel bruk.

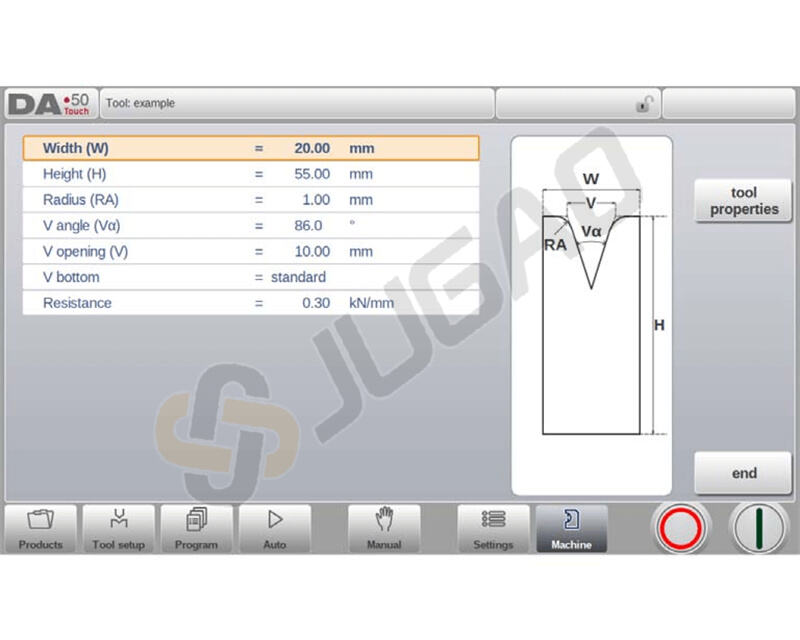

Oppsett av standarddørk

DELEM DA-53T tilbyr en forenklet og strukturert tilnærming for oppsett av verktøy med sitt intuitive grensesnitt. Følg disse detaljerte trinnene for oppsett av standarddørk:

1. Bredde: Angi verktøyets bredde.

2. Høyde: Skriv inn total høyde for beregning av bøydjupde.

3. Radius: Definer kantradiusen til V-åpningen.

4. V-vinkel: Spesifiser dørstempelvinkelen.

5. V-åpning: Skriv inn avstanden mellom krysningslinjene til V-åpningen.

6. V-bunn: Velg bunntype:

• Standard: Spiss vinkel.

• Rund: Bruk 'indre radius' for avrunding.

• Flat: Definer med 'bunnbredde'.

7. Motstand: Angi verktøyets maksimalt tillatte kraft.

8. Plassering: Juster matrisens høyre side som bakstopp, med V-åpningen sentrert på bøyepressen.

9. Verktøyeier: Rediger generiske data og gi en beskrivelse på opptil 25 tegn.

10. Demp: Definer dempeavstanden for hastighetsendringshøyde.

11. Rediger matrise: Trykk for å endre et eksisterende verktøy i biblioteket ved hjelp av programmeringsverktøy.

Disse trinnene sikrer nøyaktig inndata og oppsett, noe som øker presisjonen i bøyeprosessen din med DELEM DA-53T.

Spesialmatriser

Hemmbøyingsmatrise

• Høyde: Den totale høyden på verktøyet. Viktig: denne høydeverdien vil bli brukt i beregningen av bøydypde.

• Hemmbredde: Bredden på verktøyet som skal programmeres.

• Hemmestyrke: Maksimal tillatt kraft på verktøyet under helling.

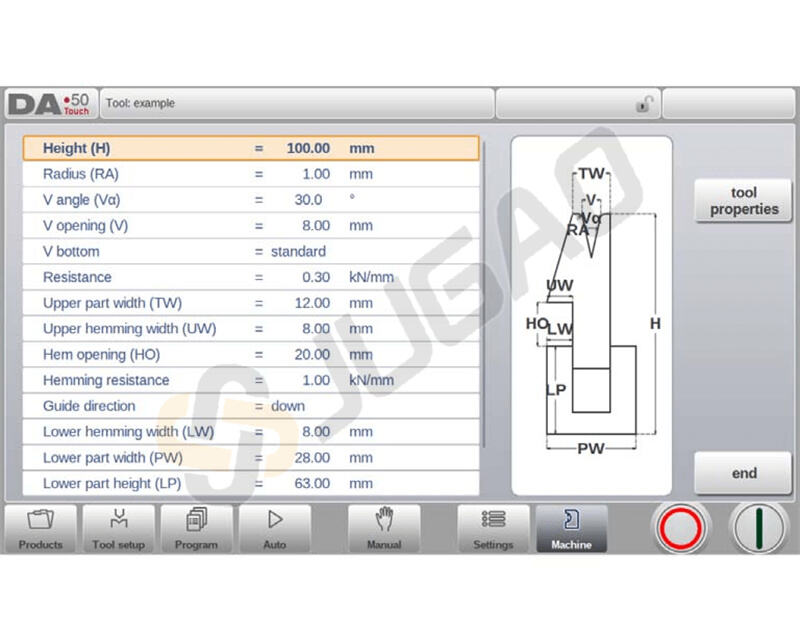

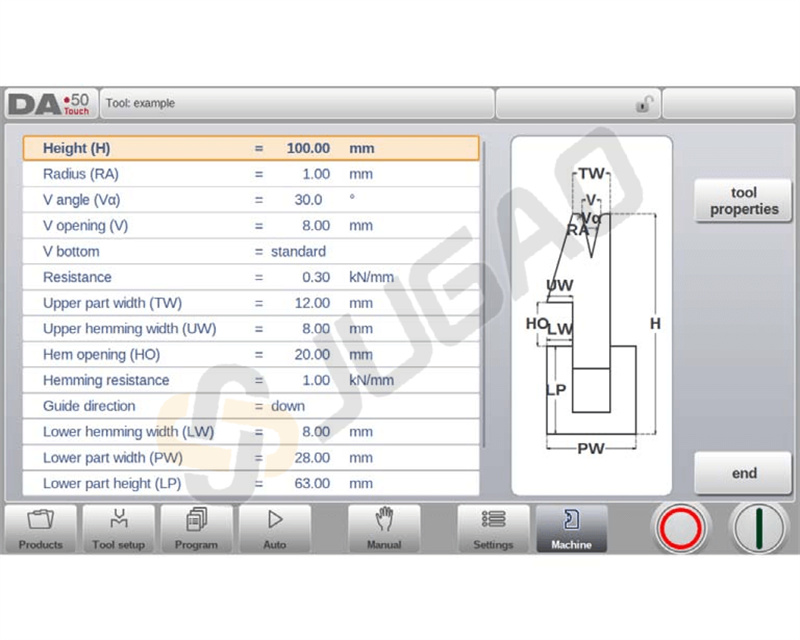

Indre kant bøyedør

1. Angi verktøydimensjoner:

Høyde: Angi total høyde for bøydypdeberegninger.

Radius: Spesifiser kantradius for V-åpningen.

V-vinkel: Angi dies vinkel.

V-åpning: Angi bredden på V-åpningen.

2. Velg V-bunn-type:

Standard: Velg for en spiss vinkel.

Rund: Angi 'indre radius' for en avrundet bunn.

Flat: Spesifiser 'bunnbredde' for en flat bunn.

3. Angi motstandsverdier:

Motstand: Definer maksimal verktøykraft.

Hemmingmotstand: Spesifiser kraft for hemmingsoperasjoner.

4. Konfigurer diesbredde:

Øvre dels bredde: Skriv inn bredden på øvre segment.

Øvre hemmingbredde: Spesifiser bredden på hemmingssegmentet.

Nedre dels bredde: Definer bredden på nedre segment.

5. Opprett hemmingsparametre:

Type indre hemmingdør:

Fjæråpnet: For start med fjærhjelp.

Åpen og låst: For låst høy posisjon.

Normalt lukket: For aktivering av lav posisjon.

Hem-åpning: Angi åpningshøyde for produktplasering.

6. Juster dekompresjon:

Tilpass dekompresjon:

Velg ' nei ', ‘ja’ eller ‘luftbøy’ for å inkludere hem-åpning i dekompresjonsavstanden.

Disse trinnene sikrer at DELEM DA-53T forenkler verktøyprogrammering, noe som øker nøyaktighet og effektivitet i drift.

Luft- og hem-bøying U-dør

DELEM DA-53T forenkler verktøyprogrammering for luft- og hem-bøying U-dør-konfigurasjoner gjennom detaljerte trinn:

1. Bredde: Angi verktøyets bredde.

2. Høyde: Spesifiser total høyde på verktøyet. Merk at denne verdien brukes i beregning av bøyningsdybde.

3. Radius: Definer radiusen på U-åpningens kanter.

4. U-høyde: Sett høyden på U-åpningen i matrisen.

5. U-åpning: Angi bredden på U-åpningen i matrisen.

6. Motstand: Sett maksimal tillatt kraft på verktøyet for å unngå skader.

7. Kantbøyingsbredde: Spesifiser frontbredden på matrisen for støtte ved kantbøying.

8. Kantbøyingsmotstand: Definer maksimal tillatt kraft under kantbøyeoperasjoner.

Ved å følge disse trinnene sikrer DELEM DA-53T presisjon og enkel konfigurering av verktøy, noe som optimaliserer både oppsettid og ytelse.

Konklusjon

DELEM DA-53T forenkler betydelig verktøyprogrammering gjennom sitt intuitive grensesnitt og effektive oppdateringsmekanismer, og forenkler hele arbeidsflyten. Ved å fullt ut benytte disse funksjonene, kan operatører oppnå betydelige forbedringer i både nøyaktighet på bøyepressen og driftseffektivitet.

For å maksimere ytelsen til systemet ditt, anbefaler vi at du holder deg oppdatert med jevnlige programvareoppdateringer og bruker alle funksjoner fullt ut. For spesialisert teknisk support eller mer informasjon om hvordan du kan optimalisere maskinens potensial, står vårt ekspertteam til din rådighet. Vi inviterer deg også til å utforske vår utvidede tekniske bibliotek for ytterligere veiledning om hvordan forbedre dine produksjonsprosesser med DELEM DA-53T-systemet.
