Importere DXF-filer fra en USB-minnepinne til DELEM-styringen: Driftsprosess

Apr.16.2026

Importer DXF-filer til DELEM-styring—enkelt gjort! Lær hvordan du effektivt overfører DXF-filene dine fra en USB-minne og forbedrer bruken av bremsepressen din.

Å importere DXF-filer til en DELEM-styring er enkelt. Følg denne trinnvise veiledningen for å nahtløst overføre designfilene dine, og sikre nøyaktig ytelse fra bremsepressen med minimal innsats.

Er du klar til å komme i gang? La oss gå gjennom prosessen trinn for trinn for å sikre en problemfri filoverføring og oppsett.

Denne artikkelen forklarer hvordan du importerer DXF-filer fra en USB-minnepinne til en DELEM-styring. Som et alternativ til å tegne det ønskede produktet direkte på kontrollen kan systemet også importere eksternt genererte CAD-utdatafiler. Denne veiledningen dekker bruk av DXF-konverteren for import av DXF-filer og forklarer dens funksjoner.

Forberedelser:

Sett inn USB-minnepinne


Import av formtegning

Velg riktig klassifisering øverst på skjermen; vi bruker her stansverktøy eller bunnformer som eksempler.

Klikk på *Importer DXF*, velg DXF-filen for stansverktøy eller former på minnepinnen som skal importeres; klassifiseringen må stemme overens.

Klikk på *Velg*, og tegningene vises på skjermen.

Klikk på *Konverter*, og du kan endre dataene og ID-en her.

Klikk på *Godta*, og tegningene konverteres automatisk.

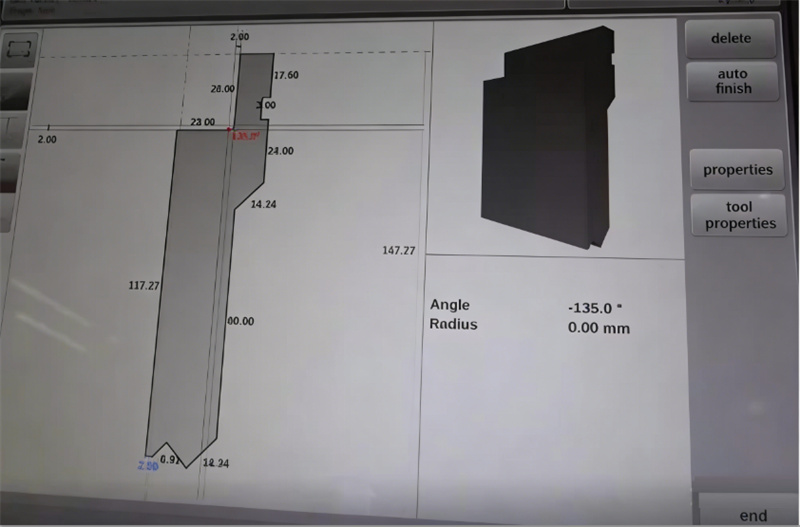

Klikk på *Godta*, og alle mål vises direkte på tegningen.


Klikk på *avslutt*. Mønstertegninger importert vellykket. Hvis kunden har flere mønstre å importere, kan de gjenta de ovennevnte trinnene flere ganger.

Import av produksjonstegninger

Klikk på *importer DXF*, og velg DXF-filen med produksjonstegningene på minnepinnen som skal importeres.

Klikk på *Velg*, og tegningene vises på skjermen.

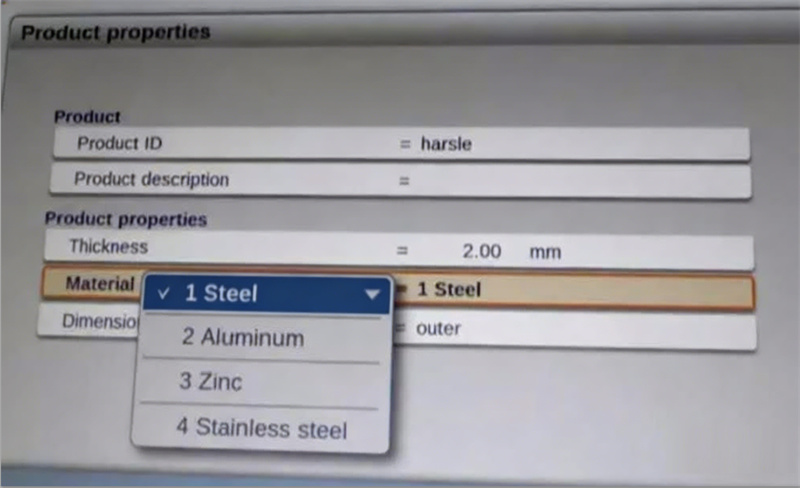

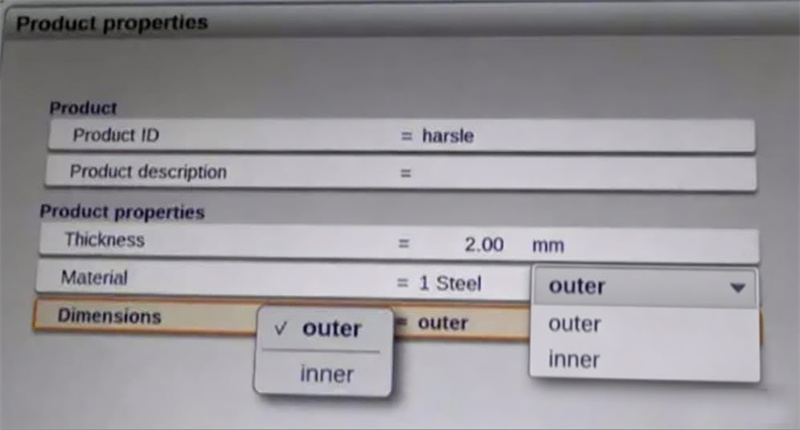

Klikk på *konverter*, og det vises produksjonen og produksjonsegenskapene. Kunder kan endre produkt-ID-en samt tykkelsen, materialet (1 betyr stål, 2 betyr aluminium, 3 betyr sink, 4 betyr rustfritt stål) og målene (indre/ytre for valgt element).


Klikk på *godta*, og tegningen vises med fullstendige mål.

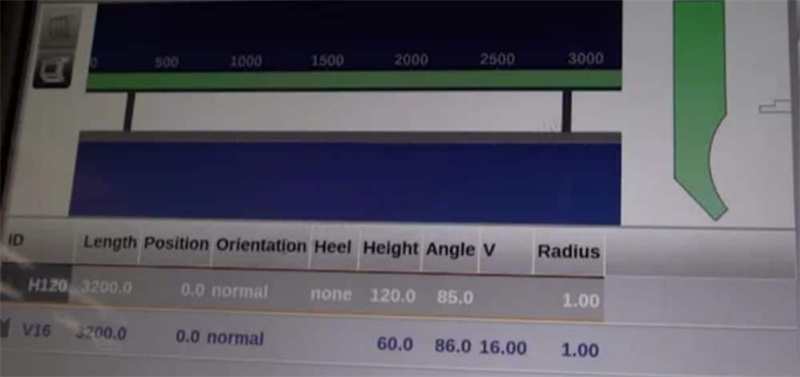

Klikk på *verktøyoppsett*, og kundene kan velge og bekrefte stans- og matriseverktøyene som skal brukes for denne produksjonen.

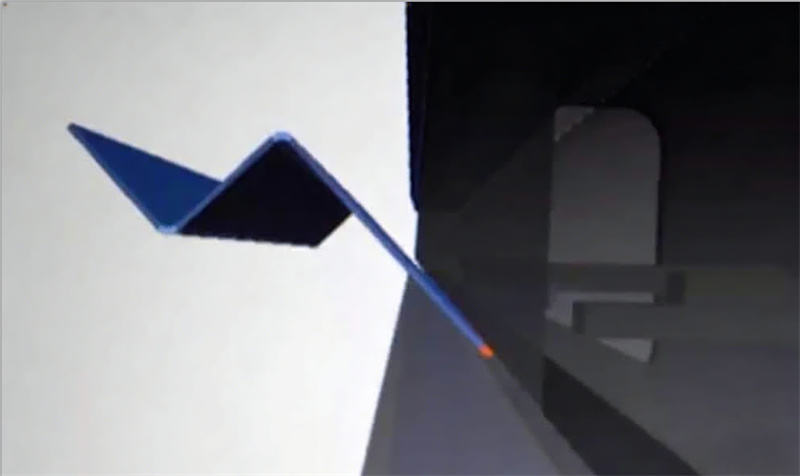

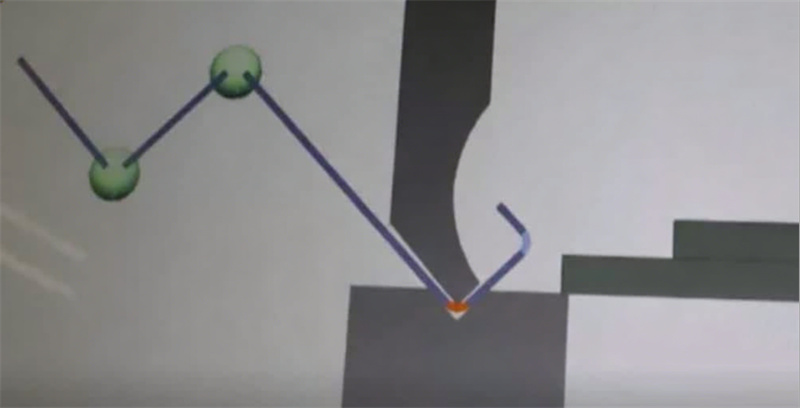

Klikk på *bøyefølge*, og kundene kan sjekke bøyefølgen og de simulerte bøystegene. Etter at det er bekreftet at det ikke er noen feil i den todimensjonale bøysimuleringen, kan man også bekrefte i den tredimensjonale bøysimuleringen ved å velge alternativene på venstre side.


Klikk på *Program*, og kunder kan trekke ned skjermen for å se de enkelte bøyestegene her. Det er alt for denne veiledningen, og du kan finne mer i videoen nedenfor.
