Når det gjelder å mestre programmering av CYBELEC CybTouch 12, er det avgjørende å forstå hvordan man lager et effektivt delprogram. Hvis du leter etter veiledning om hvordan du bruker CybTouch 12 effektivt i pressebremseoperasjoner, har du kommet til riktig sted.

I denne artikkelen går jeg gjennom de viktigste elementene ved opprettelse av et delprogram med CybTouch 12, slik at du kan optimalisere metallarbeidsprosessen din. Uansett om du er nybegynner eller en erfaren bruker som ønsker å forbedre programmeringsferdighetene dine, gir denne veilederen verdifulle innsikter som øker både effektiviteten og nøyaktigheten din.

Introduksjon

I CYBELEC CybTouch 12-programmering finnes det tre hovedmåter å opprette et delprogram på: TouchProfile-modus, numerisk modus og L-Alpha-modus. For effektiv programmering må maskinen være fullt operativ, med alle parametre, verktøy og materialer allerede konfigurert. Dette sikrer en sømløs prosess for opprettelse av delprogrammer og forbedrer både effektiviteten og nøyaktigheten i metallarbeidsoppgavene dine.

TouchProfile-modus

I denne modusen kan operatøren tegne en profil direkte på skjermen på en svært intuitiv måte.

Innstillingssinstruksjoner:

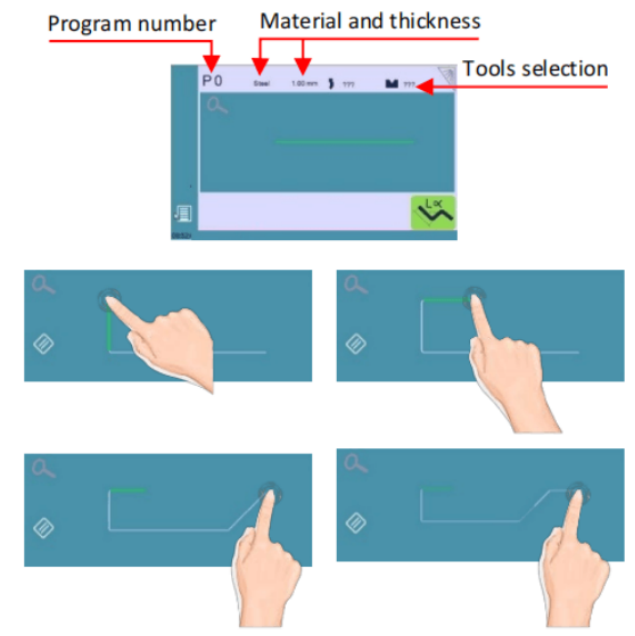

1. Trykk på programnummeret, velg Nytt program i listen og trykk på Grafisk .

2. Velg først materialet, materialtykkelsen og verktøyene som skal brukes til delen ved å trykke på de respektive ikonene.

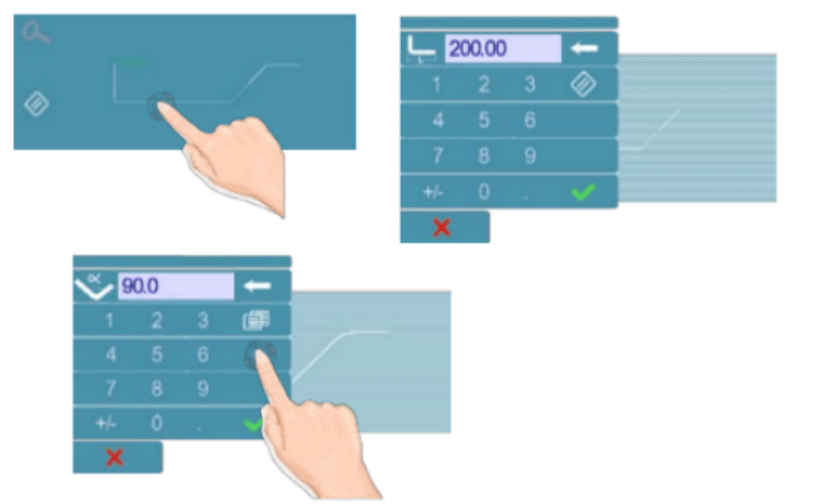

3. Tegn profilen ved å trykke på skjermen der du vil legge til et segment.

Trykk på dette ikonet gir mulighet til å slette det siste lagte segmentet.

4. Trykk på midten av et segment for å endre verdien dens.

5. Trykk på en vinkel for å endre verdien dens.

Å trykke på ikonet åpner en gul pop-up, der det er mulig å:

l Aktivere (og deaktivere) et spesialverktøy ved å trykke på ikonet dets, og velge det fra en liste ved å trykke.

l Endre verdien av radiusen (se også Trinnbøyning) og angi hvor mange trinn NC-maskinen vil utføre for å gjennomføre den.

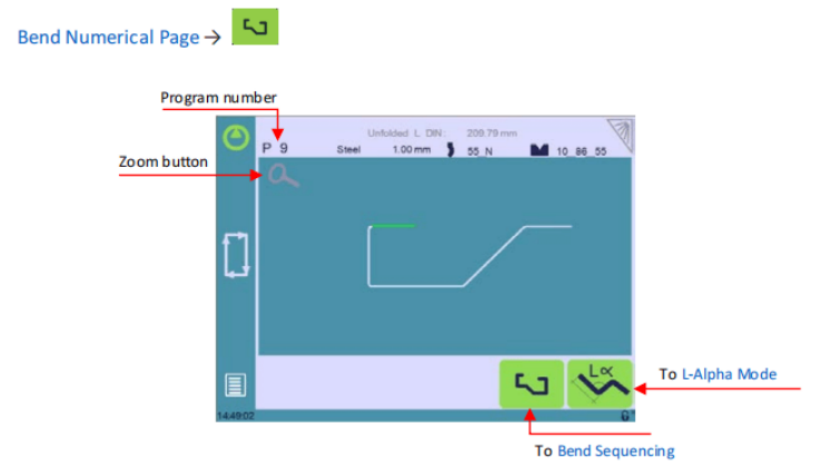

6. Hvis det viser seg vanskelig å velge et bestemt segment eller en vinkel, er det mulig å zoome inn på et område ved å trykke på denne knappen og deretter på ønsket område.

Man kan også velge å angi lengde- og vinkelverdier i L-Alpha-modussiden ved å trykke på denne angre.

7. Når alle segmentene og vinklene er justert, trykker du på denne knappen å få tilgang til Bøyefølge .

Bøyefølge

Når formen på delen er definert, kan bøyefølgen for delen bestemmes.

Innstillingssinstruksjoner:

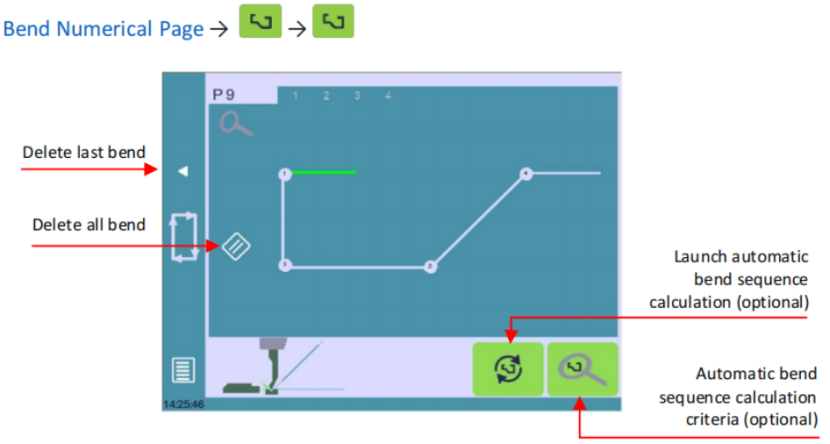

1. Start ved å trykke på beregning av bøyefølge knappen, hvis den er tilgjengelig, for å få tilgang til skjermen «Bøy 2D».

2. For manuell sekvensering trykker du på hver bøying i ønsket rekkefølge. Et tall vil angi dens posisjon.

Bruk tilbake-knappen for å fjerne den siste bøyingen. Hvis du vil slette alle bøyinger, trykker du enkelt på angre.

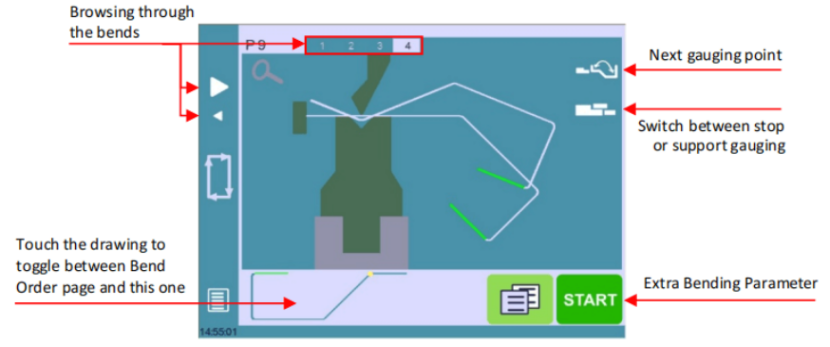

3. Skjermen «Bøy 2D» vises etter at den siste bøyingen er valgt.

4. Angi bakstopp og delposisjon for hver bøying, og juster eventuelle ekstra bøye-parametere om nødvendig.

5. Naviger tilbake til Numerisk side .

6. Aktiver hydraulikkpumpemotoren ved å trykke på knappen , slik at den blir rød.

7. Plasser maskinen ved hjelp av Start angre.

8. EnOK knappen vises når maskinen er klar til å bøye.

9. Bytt til Halvautomatisk modus for å foreta korreksjoner.

10. Utfør bøyningen ved hjelp av fotbryteren.

Disse trinnene vil veilede deg i å mestre CYBELEC CybTouch 12-programmering effektivt.

Numerisk modus

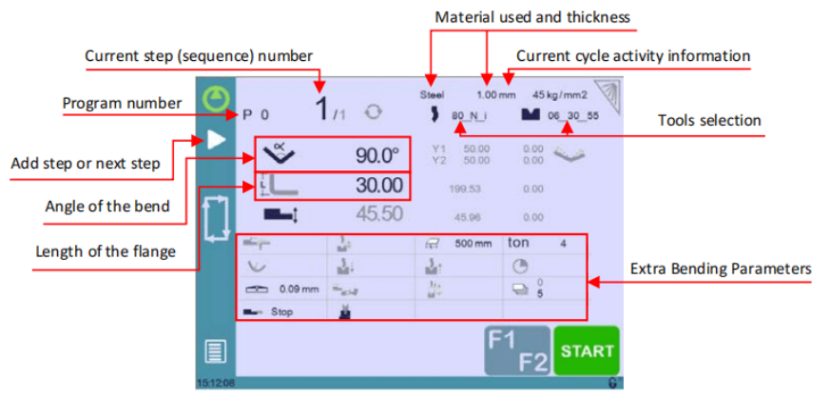

Det er også mulig å bare opprette et delprogram direkte på bøyenumerisk side.

Innstillingssinstruksjoner:

1. Velg Nytt program under NUMERISK .

2. Velg verktøyene ved å trykke på ikonene deres (se Verktøyhåndtering).

3. Velg materialet (f.eks. stål) og angi tykkelsen.

4. I Ekstra bøye-parametere , angi bøylengde og sekvensdetaljer som åpning (TDC).

5. Angi vinkelen for den første bøyningen (f.eks. 90°).

6. Angi lengden på det første segmentet (f.eks. 30,00 mm).

7. Legg til etterfølgende bøyninger etter behov.

8. Start hydraulikkpumpemotoren. (ved å trykke på denne knappen hvis tilgjengelig.)

9. Trykk på START-knappen for å posisjonere maskinen ved hjelp av dataene dine.

10. Klargjør maskinen for bøyning og juster i Halvautomatisk modus hvis nødvendig.

11. Utfør bøyningen med fotbryteren.

L-Alpha-modus

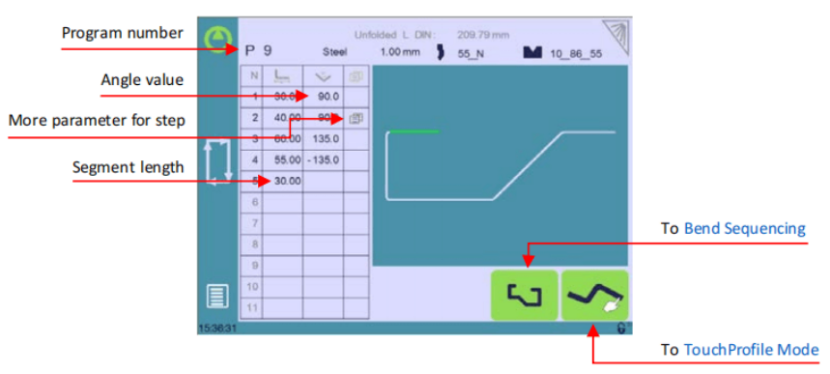

For effektiv CYBELEC CybTouch 12-programmering, aktiver innstillingen «Vis side L-alpha». Dette lar deg definere hver profiltrinn, enten lengde eller vinkel, direkte i en tabell for nøyaktig tilpasning.

Innstillingssinstruksjoner:

1. Opprett et nytt program : Trykk på programnummeret, velg « Nytt program », og velg « Grafisk “.

2.  Angi L-Alpha-modus : Trykk på knappen å gå inn i L-alpha-modus.

3.  Velg materiale og verktøy : Velg materialet, tykkelsen og de nødvendige verktøyene ved å trykke på deres ikoner.

4.  Angi segmentlengder : Trykk på den første tabellverdien, angi segmentlengden og legg til trinn. Klikk på «OK» for å bekrefte.

5.  Gjenta for alle trinn : Angi alle profiltrinn og -vinkler på samme måte.

6.  Håndter spesielle bøyer : For spesielle parametere (stor radius, unike verktøy) bruk feltet « Mer » og følg instruksjonene i den gule pop-up-vinduet.

7.  Aktiver spesialverktøy : Velg spesialverktøy fra en liste i det gule pop-up-vinduet, juster radiusverdier og angi utførelsessteg.

8.  Fullfør og sekvenser : Når alt er satt, trykk på knappen til Bøyefølge .

Bøyning og korreksjoner

I CYBELEC CybTouch 12-programmering håndteres programmeringskorreksjoner i Numerisk side . Operatører kan velge å bruke korreksjoner steg for steg eller bruke Halvautomatisk modus for å justere et steg før videre fremgang. Viktige områder for korreksjon inkluderer vinkelen (Y1 + Y2, med muligheter for vinkelkorreksjon og krumning) og bakmåleposisjonen (X- og R-aksene).

Halvautomatisk modus

I CYBELEC CybTouch 12-programmering lar halvautomatisk modus deg gjenta en sekvens inntil den er perfekt. Operatører kan foreta bøyekorreksjoner steg for steg og gjenta inntil de er fornøyde.

Aktiver eller deaktiver ved å holde inne knappen i over én sekund for å sikre nøyaktighet og effektivitet.

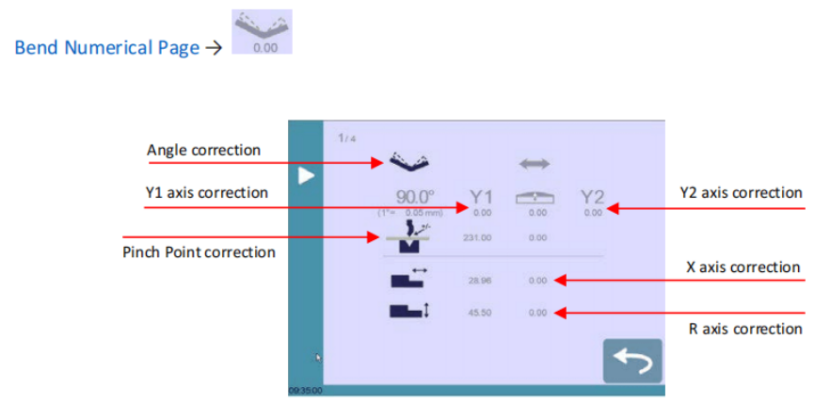

Vinkelkorreksjon (Y-akse)

I CYBELEC CybTouch 12-programmering skal korreksjoner alltid utføres på den angitte siden etter måling av vinkler, ikke direkte i programtrinnet, for å sikre nøyaktighet.

INNSTILLINGSINSTRUKSJONER :

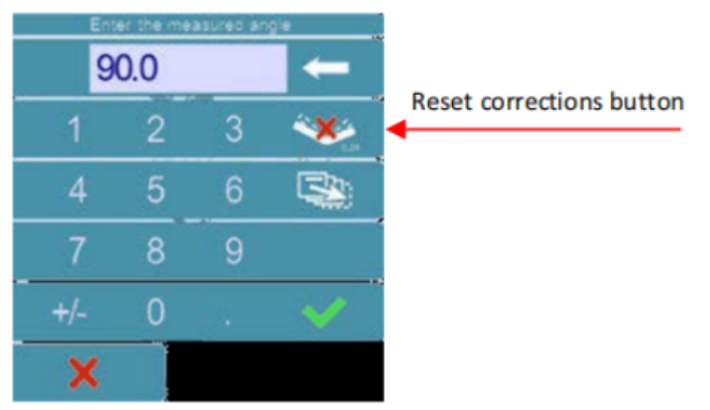

1. Juster vinkel : Angi målte vinkler via vinkelkorreksjon ikonet slik at CYBELEC CybTouch 12 justerer Y1- og Y2-aksene automatisk. Nullstill alle korreksjoner med en knapp.

2.  Presisjustering av bjelke : Juster bjelkeposisjonen basert på plasseringen av platemetall ved hjelp av ikonet for korreksjon av Y1/Y2-akse.

3.  Krumningskorreksjon : Trykk på ikonet  for å endre krumningsverdien.

4.  Justering av knekkpunkt : Juster høyden på knekkpunktet etter behov ved å velge Knekkpunktjustering ikonet.

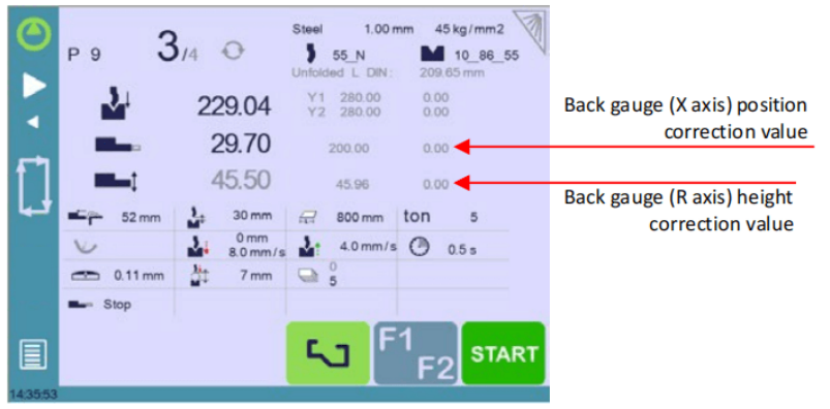

5.  Bakmåler X-akse : Brukar X-aksekorreksjon ikon for å justere posisjonen til bakmålerens X-akse.

6.  Bakmåler R-akse : Utfør R-akse-justeringer ved å trykke på R-akse-justering ikonet.

De gråverdier som vises ved siden av ikonene for bakmålerjustering er verdiene som beregnes av numerisk styring, og det er derfor disse verdiene som justeringene vil anvendes på. Justeringer av bakmålerposisjonene kan også utføres direkte på Numerisk side .

Neste-del-funksjon

En av de mest verdifulle funksjonene i CYBELEC CybTouch 12-programmering er muligheten til å kjøre flere delprogramer etter hverandre. Dette er spesielt nyttig ved fremstilling av komplekse tredimensjonale deler, for eksempel en boks, eller ved montering av et ferdig produkt fra flere deler.

Med CYBELEC CybTouch 12 kjøres det gjeldende programmet, og når det siste sekvensen er nådd, bytter systemet automatisk til det neste angitte programmet (P+nn), noe som sikrer sømløs kontinuitet i produksjonsprosessen din. Denne funksjonaliteten forenkler operasjoner og øker effektiviteten ved fremstilling av flerdelskomponenter.

INNSTILLINGSINSTRUKSJONER :

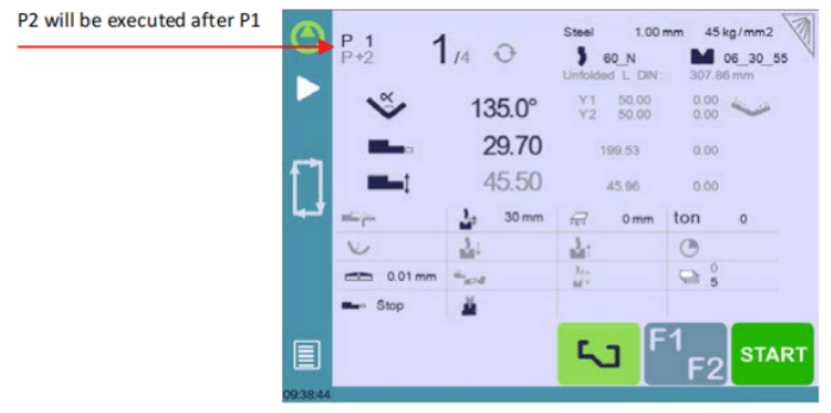

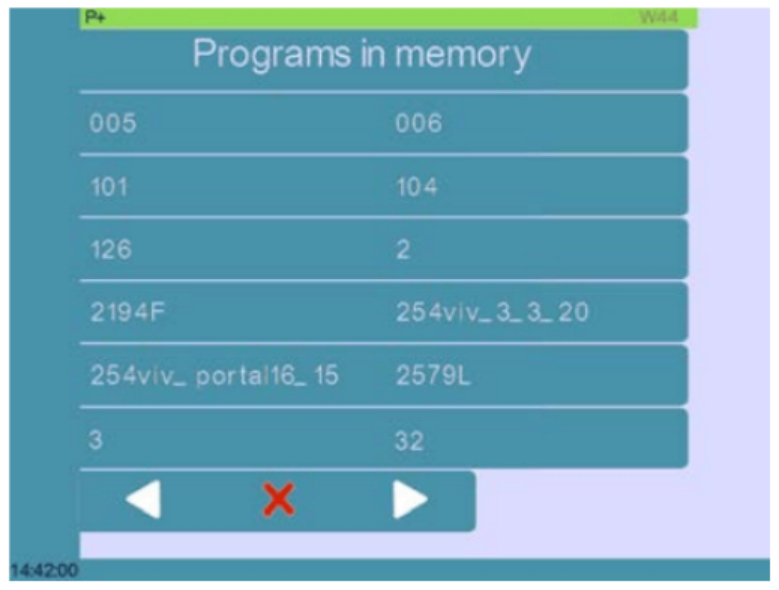

1. For å aktivere Neste-del-funksjonen, trykk på programnavnet og hold det nede inntil følgende liste vises.

2. Velg fra listen navnet på programmet som skal kjøres ved slutten av det gjeldende programmet.

3. Lagre programmet.

4. For å slette P+-programmet, velg samme program fra P+-listen. (eller slett P+-programmet).

Sykler og mengder

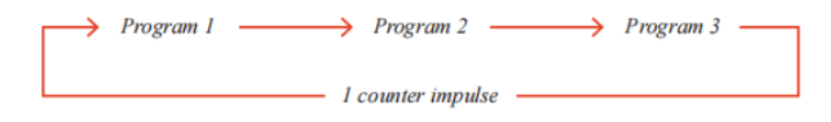

CYBELEC CybTouch 12-programmering tillater sømløs veksling mellom programmer, med tilbakekobling til starten. For eksempel i en samling av tre programmer leder program 1 til program 2, deretter til program 3, som igjen sløyfer tilbake til program 1. Denne oppsettet sikrer at delantallet økes med én fra program 3 til 1, noe som optimaliserer programmeringsflyten din.

Eksportere et program fra VisiTouch-offlinesoftware til CybTouch

Når en del er opprettet med VisiTouch offline, er det mulig å lagre den for senere bruk på en CybTouch. Vennligst følg instruksjonene nedenfor.

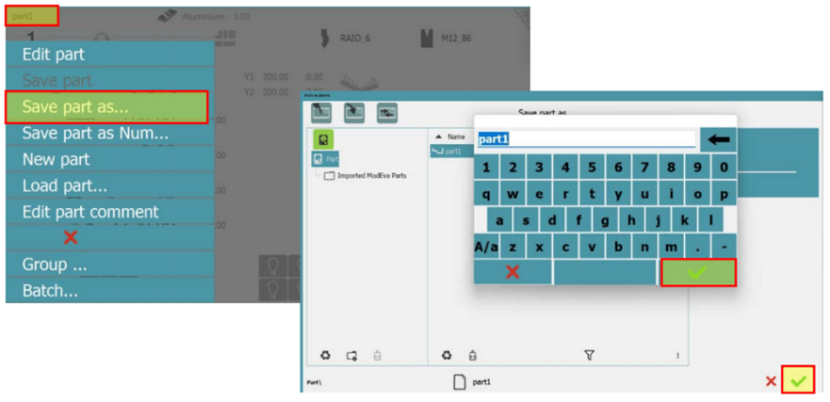

1. Opprett en del og lagre den.

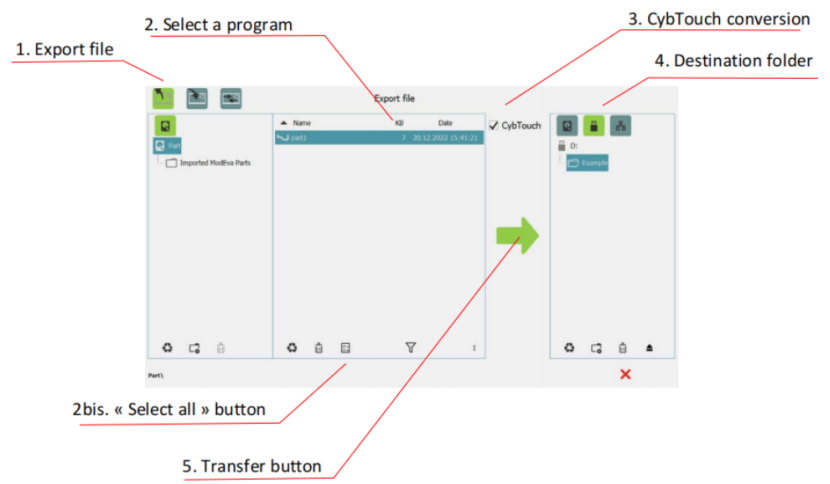

2. Eksporter delen ved å klikke på Del / Last inn del.

3. Velg programmet og kryss av i boksen CybTouch for å konvertere filen.

Tips: Opprett en mappe «DataCybT» på USB-minnepinnen din og lagre delen – verktøyprogrammet i denne mappen. Ved å gjøre dette vises programlisten direkte når USB-nøkkelen settes inn i kontrolleren.

Konklusjon

Å mestre programmering av CYBELEC CybTouch 12 krever en solid forståelse av de viktige trinnene i opprettelsen av et delprogram. Ved å følge den beskrevne prosessen kan du effektivt designe og utføre nøyaktige bøyeoperasjoner. Disse viktige trinnene inkluderer innstilling av parametre, innskriving av nødvendige mål og simulering av prosessen for å sikre nøyaktighet.
