Introduksjon

I DELEM DA-66S-produktmodus har du mulighet til å velge eksisterende, tidligere produserte produkter enten for å starte produksjonen eller for å foreta endringer og lage et lignende produkt. Denne fleksibiliteten muliggjør effektive produksjonsarbeidsflyter når du må gjenta eller litt endre produkter uten å starte fra bunnen av.

Hvis du ønsker å lage noe helt nytt, lar også produktmodusen deg starte et nytt prosjekt ved å velge «Nytt produkt» eller «Nytt program». Denne funksjonen forenkler prosessen med å sette i gang nye produksjonslinjer eller programmer, slik at du raskt kan tilpasse deg endrede produksjonskrav uten å ofre effektivitet. Ved å utnytte hele potensialet i DELEM DA-66S’ produktmodus kan du forbedre dine operative evner og opprettholde en responsiv og smidig produksjonsmiljø.

Hovedvisning

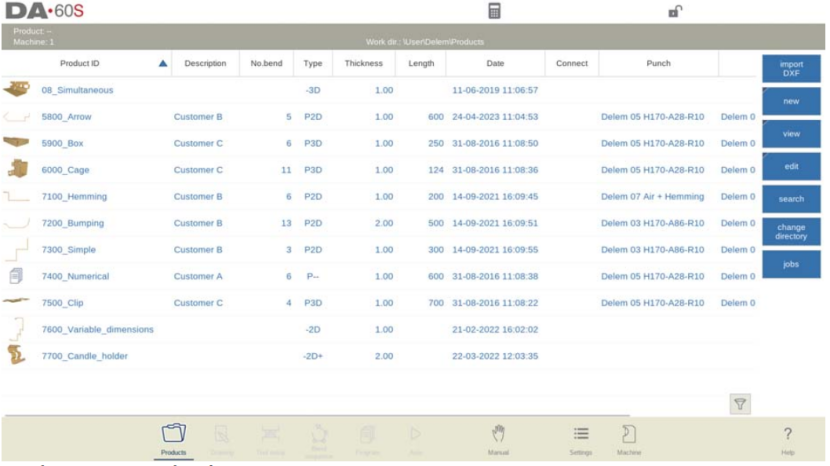

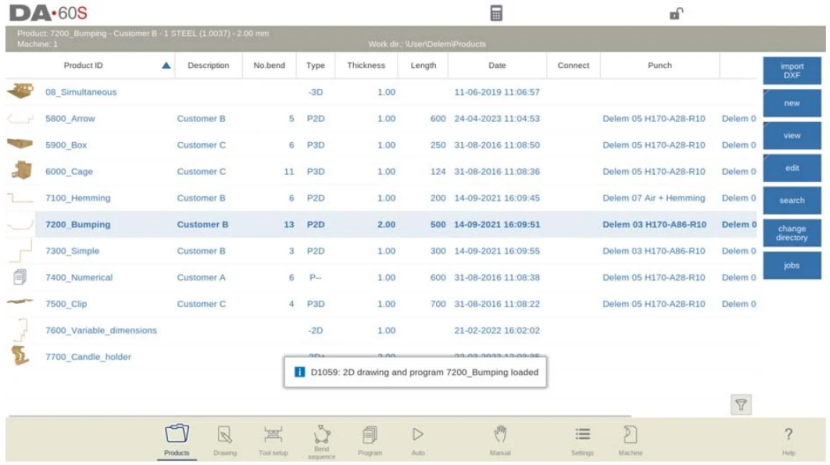

I DELEM DA-66S-produktmodus får brukerne en innholdsrik oversikt over programbiblioteket på kontrollgrensesnittet. Denne modusen gjør det enkelt å velge og laste inn et produktprogram, og understreker fleksibiliteten og effektiviteten til DELEM DA-66S-produktmodusen ved styring av produksjonsarbeidsflyter. Hvert element i listen vises med en miniatyrbilde av det grafiske produktet – som gir en visuell pekepinn – eller et symbol for numeriske programmer, samt viktige detaljer som produkt-ID, produktbeskrivelse, antall bøyninger, produkttype og dato for siste endring eller bruk. Typeangivelsen for produktet viser følgende produktyper:

P– produktet har et CNC-program, men ingen tegning
-2D produktet består av en 2D-tegning, men har ikke noe CNC-program
P2D produktet har både en 2D-tegning og et CNC-program
-3D produktet består av en 3D-tegning; det finnes ingen CNC-program
P3D produktet har både en 3D-tegning og et CNC-program

Indikasjonen for produkttype gir verdifull kontekst om karakteren til hvert program, noe som forbedrer navigering og valgprosesser. Hvis et aktivt produktprogram allerede kjører, vises ID-en for dette programmet tydelig øverst på skjermen. Å laste et program er enkelt: brukere kan bare trykke på produkt-ID-en eller på hvilken som helst del av produktlinjen.

I situasjoner der det er flere programmer enn det er plass til på én skjerm, lar intuitive navigeringsfunksjoner brukeren dra listen oppover til det ønskede produktet blir synlig. Et enkelt trykk velger og aktiverer da programmet i kontrollen, noe som demonstrerer den brukervennlige designen til DELEM DA-66S-produktmodusen, som har som mål å forenkle fremstillings- og produksjonseffektiviteten.

Denne sømløse interaksjonen og tilgangen til data i DELEM DA-66S-produktmodus øker ikke bare produktiviteten, men sikrer også at operatører kan håndtere og endre produktprogrammer faglig og effektivt etter behov. Dermed er det avgjørende å mestre DELEM DA-66S-produktmodus for å forbedre operativ suksess og tilpasningsevne i konkurranseutsatte produksjonsmiljøer.

Produktutvalg

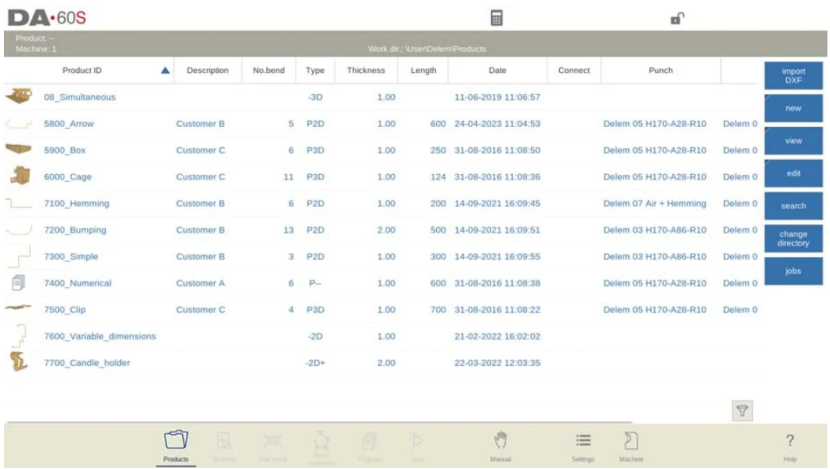

For å velge et produkt holder én enkelt trykking. Produktet blir valgt og lastet inn i

minnet. Herfra kan produksjonen startes ved å trykke på «Auto». Navigasjon kan også startes

via produktets tegning (hvis den finnes), verktøyoppsettet, bøyesekvensen og det numeriske programmet for produktet.

numerisk program for produktet.



Oppsett av produktmodus

Nytt produkt, start av nytt grafisk produkt

I DELEM DA-66S-produktmodus er det enkelt å starte et nytt grafisk produkt. For å komme i gang, trykk bare på «Ny» og deretter på «Produkt». Dette starter programmeringen av ditt nye produkt.

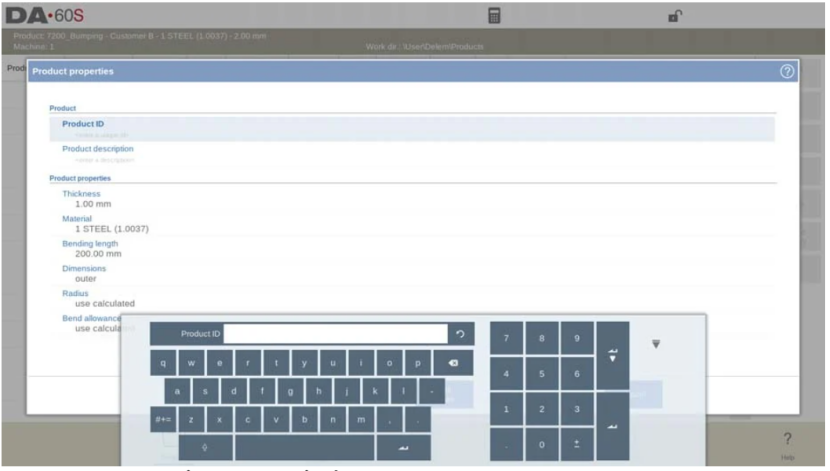

Prosessen starter med å angi viktige generelle opplysninger. Begynn med produkt-ID-en, deretter angi tykkelsen og materialet til produktet ditt. Disse første trinnene er avgjørende for å legge grunnlaget for det nye produktet ditt i DELEM DA-66S-produktmodusen, og sikrer nøyaktig styring og overvåkning gjennom hele produksjonsprosessen. Ved å følge disse enkle trinnene kan du effektivt mestre opprettelsen av nye produkter.



Nytt program, starter et numerisk program

I DELEM DA-66S-produktmodusen er det enkelt å starte et nytt numerisk program.

For å raskt opprette et nytt numerisk program i DELEM DA-66S-produktmodusen, følg disse trinnene: Trykk på «Ny» og velg deretter «Program». Dette starter oppsettsprosessen.

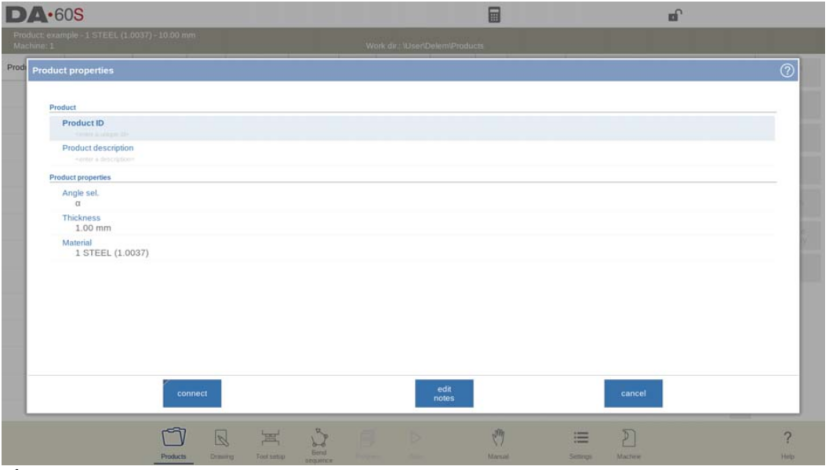

Deretter angir du de viktige opplysningene: produkt-ID, tykkelse og materiale. Disse opplysningene sikrer en nøyaktig programkonfigurasjon og øker produksjonseffektiviteten. Ved å mestre disse trinnene kan du utnytte hele potensialet i DELEM DA-66S-produktmodusen.



Synspunkter

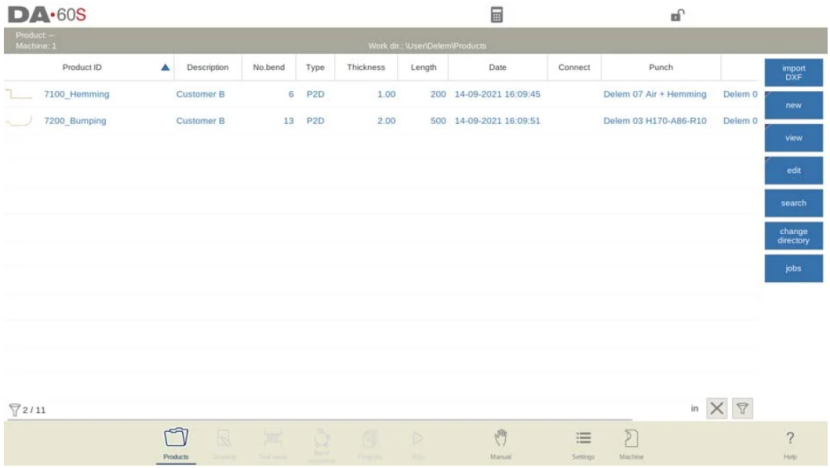

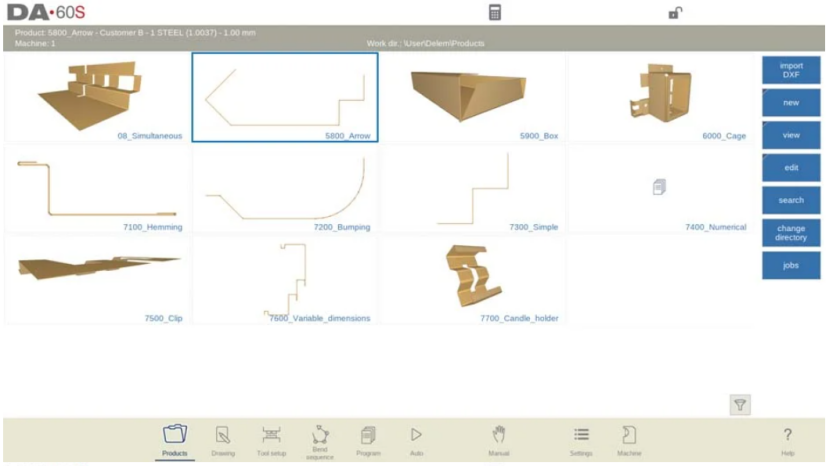

For å vise produktene som en enkel liste eller fullstendig grafisk, kan Vis-funksjonen brukes.

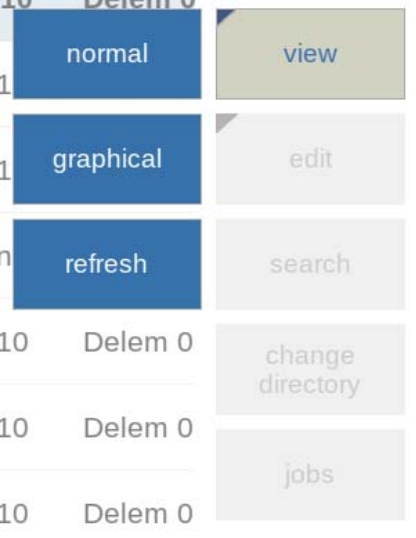

Ved å trykke på Vis kan én av de to visningsmodusene velges.





Kopiering og sletting av produkter

I DELEM DA-66S-produktmodus er administrering av produktene enkelt.

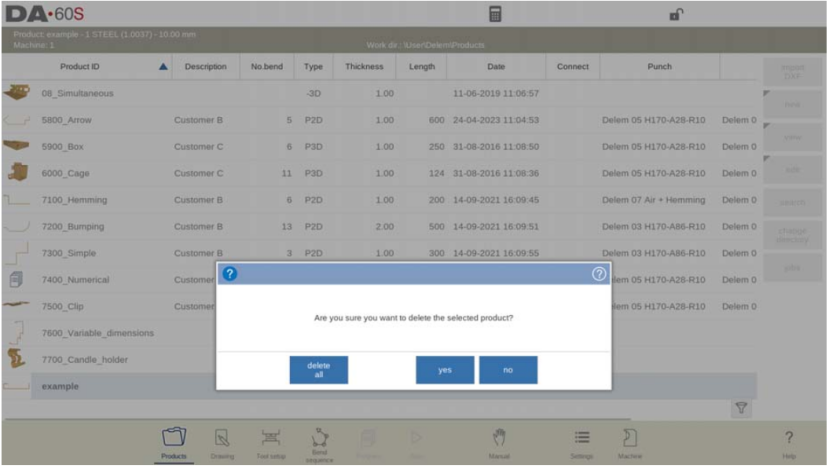

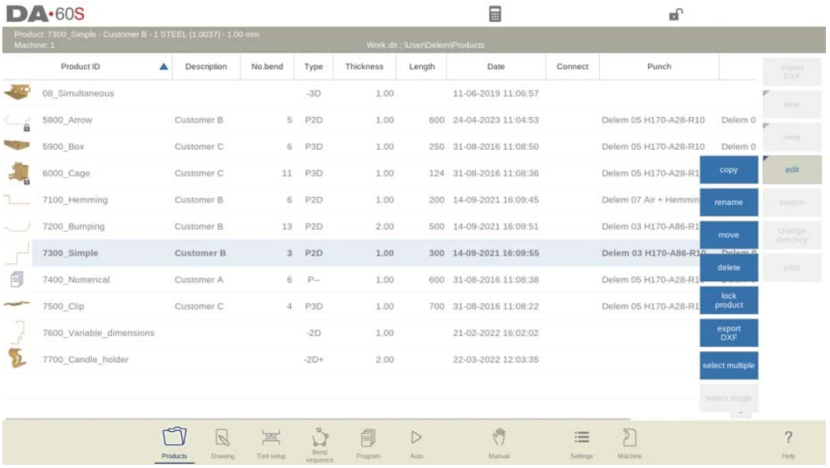

For å slette et produkt, trykk for å velge det, velg deretter «Rediger» og trykk på «Slett». Bekreft for å fullføre. For å fjerne alle produkter og programmer samtidig, bruk alternativet «Slett alle».

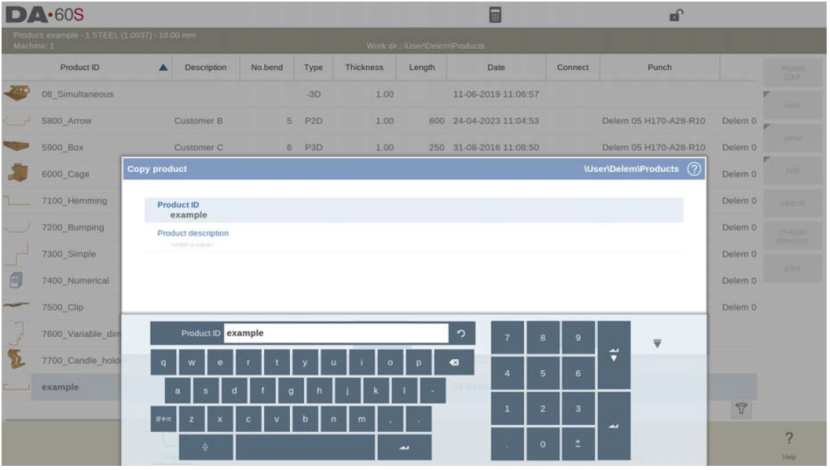

For å kopiere et produkt, velg det ønskede elementet, trykk på «Rediger» og velg «Kopier». Du kan deretter gi produktet et nytt navn. Det kopierte elementet, inkludert verktøyoppsett og bøyesekvens, vises i samme katalog.



Disse effektive trinnene hjelper deg med å mestre DELEM DA-66S-produktmodus raskt.

Omdøping og flytting av produkter

I DELEM DA-66S-produktmodus er omdøping og flytting av produkter enkelt. For å komme i gang, velg et produkt eller et program. Trykk på «Rediger», og velg deretter «Flytt» for å plassere det i en ny katalog, eller «Omdøp» for å gi det et nytt navn i samme katalog.

Når du gir et nytt navn, skriver du inn det nye navnet, og produktet forblir på sin nåværende plassering. For å flytte et produkt, velger du den ønskede mappen. Disse forenklede handlingene hjelper deg effektivt med å administrere produkter og mestre DELEM DA-66S-produktmodusen uten problemer.

Lås opp/lås produkt

I DELEM DA-66S-produktmodus er funksjonen Lås opp/lås avgjørende for å beskytte ferdigstilte programmer. Denne funksjonen forhindrer utilsiktet endring av ferdigutviklede produkter.

For å låse opp eller låse et produkt, velger du det og trykker på «Rediger». Deretter velger du «Lås produkt» eller «Lås opp produkt», avhengig av behovet. Dette sikrer at endringer kun kan gjøres når et produkt er eksplisitt låst opp, noe som hjelper deg med å bevare integriteten til programmene dine.



Valg av flere produkter

For å velge flere produkter, trykker du på «Rediger» og velger «Velg flere». Nå kan flere produkter

velges. Dette flervalget kan kopieres, flyttes, slettes, låses eller låses opp.

For å velge ett enkelt produkt igjen, trykk på Rediger og velg Velg enkelt.

Bruk av produktbiblioteket

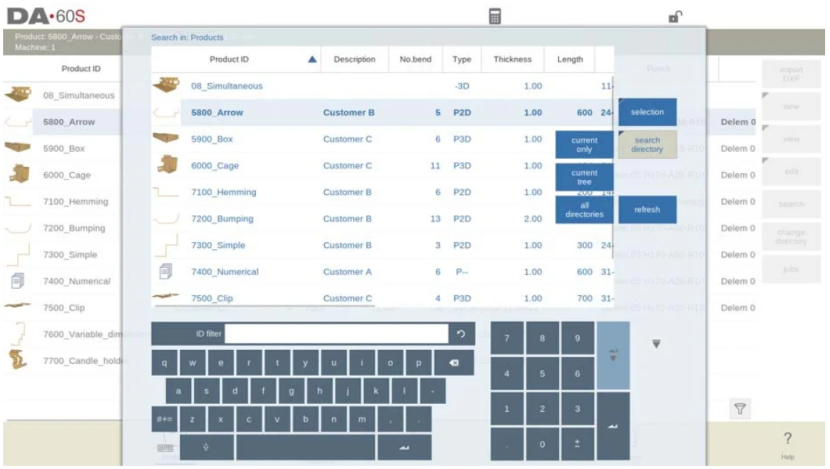

Søkefunksjon

I DELEM DA-66S-produktmodus forenkler søkefunksjonen å finne spesifikke produkter. For å søke, trykk på «Søk» for å åpne søkeskjermen. Skriv inn søkeordet ditt, og bruk mellomrom hvis det er nødvendig, for å utføre et live-søk.

Du kan velge å søke i alle kataloger, kun i den nåværende strukturen eller begrense søket til den nåværende katalogen. I tillegg kan du velge mellom søk etter produkt-ID eller produktbeskrivelse. Skriv inn et fullstendig eller delvis navn eller nummer, og resultatene viser alle produkter som samsvarer med kriteriene dine. Denne effektive søkefunksjonen forbedrer navigasjonen i DELEM DA-66S-produktmodus.



Filtreringsfunksjon

I DELEM DA-66S-produktmodus hjelper filterfunksjonen deg med å begrense de synlige produktene. For å aktivere den, trykk på filterikonet i nedre høyre hjørne og skriv inn tekstfilteret ditt.

Når filteret er aktivert, viser filterikonet i nedre venstre hjørne filterstatusen og viser både antallet filtrerte elementer og det totale antallet. Denne funksjonen sikrer en mer fokusert oversikt over produktlisten din, noe som forbedrer effektiviteten ved håndtering av programmene dine.



Dette filteret kan deaktiveres ved å trykke på kryssikonet i nedre høyre hjørne ved siden av

filterikonet.

Endre mappe

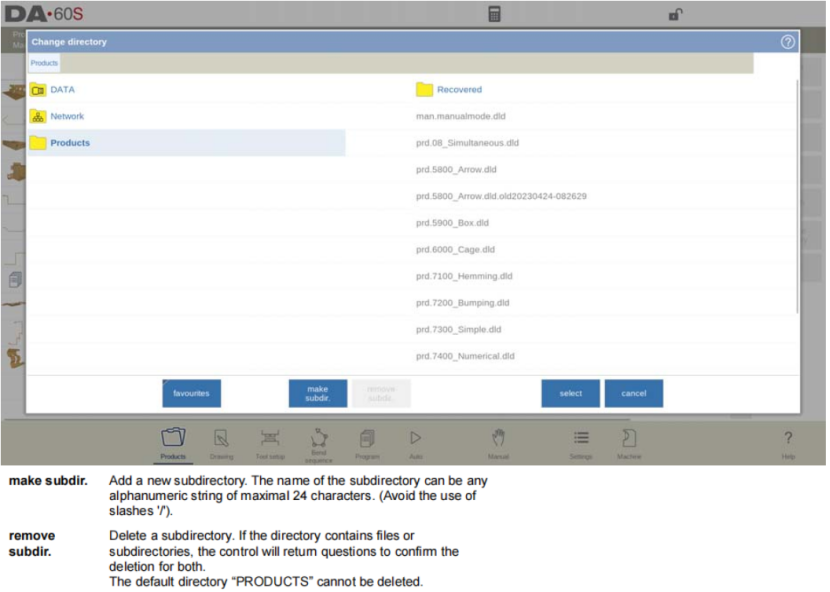

I DELEM DA-66S-produktmodus er administrering av mapper enkelt. For å endre eller legge til en mappe, trykk på «Endre mappe». For å fjerne foreldede mapper, velg mappen og trykk på «Fjern mappe». Når den ønskede mappen er valgt, trykk på «Velg» for å vise produktene dens på produkt-skjermen. Navnet på gjeldende mappe vises i hodeteksten.



Du kan også opprette eller fjerne tomme undermapper her. Trykk på «Opprett undermappe» for å legge til en ny; merk at undermapper ligger under «DELEM\PRODUCTS» og at navnene på undermapper ikke kan endres. Kopiering av produkter mellom undermapper utføres i tegnings- eller programmeringsmodus, ikke her. Systemet beholder den aktive mappen og produktvalget inntil et nytt valg gjøres.

Nettverksproduktvalg

I DELEM DA-66S-produktmodus er administrering av nettverksmapper enkelt.

l  Få tilgang til nettverksmappe : Når en nettverksmappe er montert, får du tilgang til den ved å velge «Endre mappe» og trykke på «Nettverk», som vises ved siden av «Produkt»-mappen.

l  Katalognavigasjon : Bruk mappebrowseren til å navigere. Velg, legg til eller fjern mapper. Velg en mappe og trykk på «Velg» for å vise produktene dens på produkt-skjermen.

l  Aktiver mappe : Den valgte nettverksmappen blir aktiv, og navnet på mappen vises i skjermens overskrift.

l  Husk undermappe systemet beholder din aktive underkatalog og produktvalg inntil du gjør en endring.

l  Håndter «Skrivebeskyttet» eller frakoblinger hvis nettverksproblemer oppstår, lagres produktene i en underkatalog med navnet «Gjenopprettet» under Produkter.

l  Oppdater produktbiblioteket trykk på «Oppdater» i produktilstanden for å oppdatere produktbiblioteket, nyttig når du arbeider med nettverkslokasjoner.

Produksjonskontroll, funksjon for jobbliste

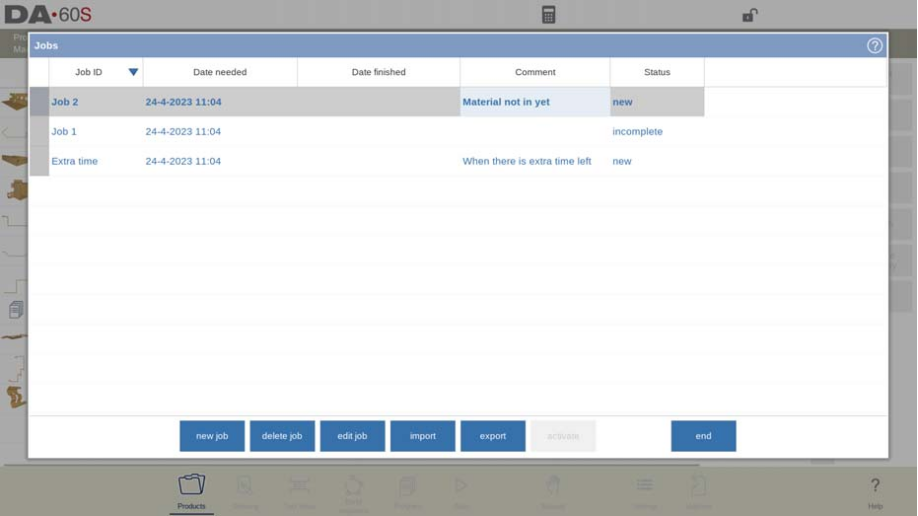

l  Aktiver jobbliste bruk knappen «Jobber» for å få tilgang til funksjonen Jobbliste, slik at du kan administrere ordre på maskinen.

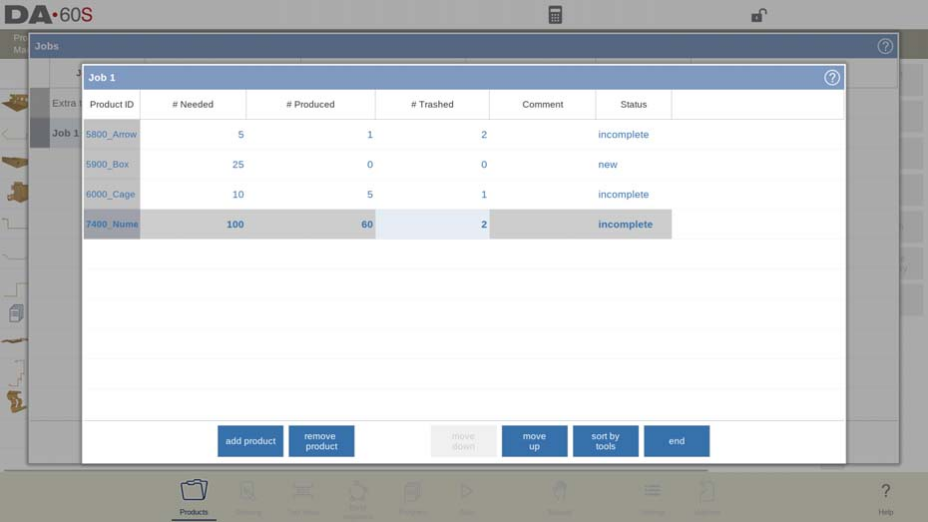

l  Vis jobbdetaljer på skjermen «Jobber» kan du se forberedte jobber med jobb-ID, dato som trengs, ferdigstillelsesdato og status. Du kan også legge til kommentarer.

l  Administrer jobber legg til nye oppgaver med «Ny oppgave» eller importer/eksporter oppgavefiler, inkludert produkter, fra Profile-T-offlineprogramvaren for sømløs overføring til maskinen.

l  Rediger oppgaver velg «Rediger oppgave» for å endre eksisterende oppgaver og legge til produkter etter behov.



Statusindikasjon for oppgaveliste:

• Ny: ingen produkter er produsert ennå;

• Ufullstendig: ønsket antall produkter er ikke produsert ennå;

• Pågår: denne oppgaven er for øyeblikket lastet inn på maskinen og i produksjon,

• Ferdig: alle partier av produkter er bekreftet som ferdige.



For hvert produkt i oppgaven vises antallet produkter som er nødvendig, antallet produkter som er produsert og antallet produkter som er forkastet.

de to siste tallene kommer selvfølgelig fra

som følge av utførelse av jobben i produksjon. Så kan også fremdriften overvåkes via denne skjermen.

overvåkes.

På jobbskjermen kan funksjonstasten Aktiver brukes for å starte produksjonen av den valgte

jobben. Kontrollen bytter automatisk til automatisk modus, og det første produktet som skal

produseres fra jobben vil bli lastet. Start-knappen kan brukes for å faktisk starte bøyning.

DXF-importfunksjonen (kun tilgjengelig når DXF-valget er  installert)

l  Forenkle designimport : Importer CAD-genererte DXF-filer direkte inn i kontrollen for å spare tegnetid.

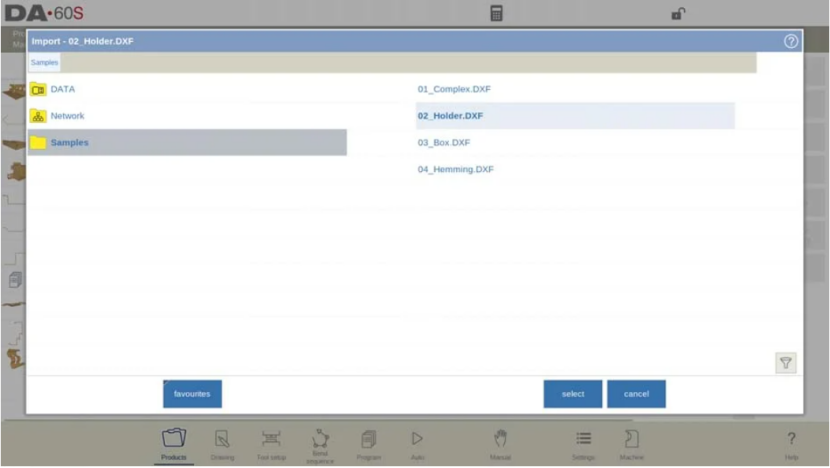

l  Start DXF-import : Klikk på «Importer DXF» for å åpne filvelgeren. Bla gjennom og velg DXF-filer fra en USB-stick eller nettverksmappe.

l  Sørg for tegningsnøyaktighet : For å optimere importen, må den opprinnelige CAD-tegningen være nøyaktig. Koble bølkelinjer til konturlinjer for presisjon. DXF-konverteren kan rette opp mindre feil.

l  Vis importerte filer : Når en DXF-fil er valgt, åpnes vinduet for DXF-import. Med lagvalg aktivert vises ikke-tildelte linjer stiplet. Uten lagvalg vises filen i opprinnelige linjefarger.









Ved å følge disse trinnene kan du effektivt bruke DXF-importfunksjonen i DELEM DA-66S for å forbedre arbeidsflyten i produksjonen.

Produkttegning dimensjoner

Tegningsfilen kan organiseres på to måter:

• projeksjonsmål

• Skjæredimensjoner (standard)

Disse metodene er beskrevet i de følgende underavsnittene.

Under drift i DXF-konverteren er det mulig å bytte mellom skjæredimensjoner og

projeksjonsdimensjoner. Dette kan gjøres i innstillingene for DXF-konvertering.

Projeksjonsdimensjoner

l  Vis produktoppsett : DXF-tegninger viser dimensjonene til det ferdige produktet og viser bøy- og overflateanordninger, ikke faktiske arkstørrelser.

l  Nøyaktig konvertering : Ved import kopierer DXF-konverteren de opprinnelige dimensjonene nøyaktig, noe som sikrer nøyaktighet i produktoppsettet.

l  Forbedre med ekstra detaljer etter konvertering: inkluder materialetype, arktykkelse og dimensjonsspesifikasjoner for å fullføre designet.

l  Automatiser CNC-generering styresystemet bruker disse dimensjonene til å lage nøyaktige CNC-programmer, slik at det endelige produktet samsvarer med de opprinnelige designspesifikasjonene.

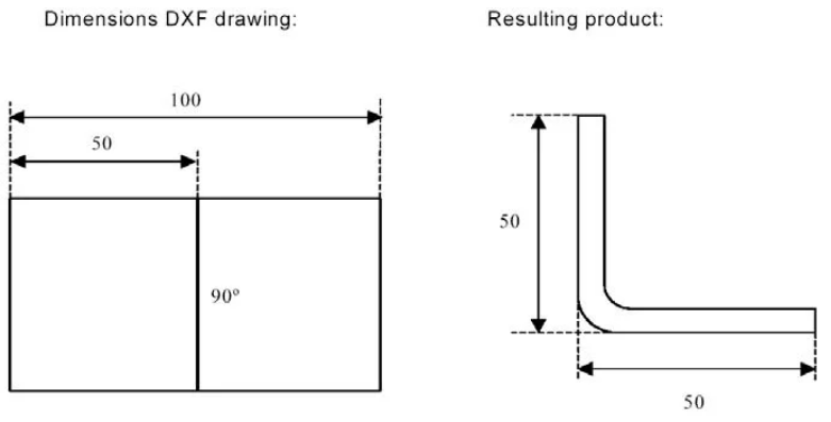

I dette eksempelet kan lengden i den opprinnelige DXF-tegningen bare være 100, adskilt av en bølkelinje.

det resulterende produktet vil bestå av to sider, hver med en lengde på 50. Dimensjonene er definert som ytre dimensjoner.

Ved å bruke disse trinnene forenkler DXF-importfunksjonen betydelig produktutvikling og produksjon.

Skjæredimensjoner

l  Nøyaktig representasjon dXF-tegningen viser nøyaktige arkdimensjoner som er nødvendige for bøyning av produktet.

l  Konverteringsinnstillinger angi DXF-konverteren til å behandle i henhold til materialet og arktykkelsen, slik at skjæredimensjonene vises nøyaktig.

l  Nødvendighet av bøye-tillatelse angi bøye-tillatelsesdata under konvertering; systemet gir en advarsel hvis data mangler, for å sikre dimensjonell nøyaktighet.

l  opprettelse av 3D-tegning konverteren bruker mål og en bøye-tillatelsestabell til å generere en nøyaktig 3D-produkttegning.

l  Konsistent CNC-programmering bruk samme bøye-tillatelsestabell i kontrollen for å lage CNC-programmer som tilsvarer de opprinnelige DXF-spesifikasjonene.

Denne fremgangsmåten forbedrer nøyaktigheten fra design til produksjon og effektiviserer driftsprosessene.

Bendelinjer og Lagvalg med Linjetildeling

Forbedrer DELEM DA-66S-produktmodusene med DXF-importfunksjonen

For effektiv DXF-konvertering må produktets egenskaper tildeles nøyaktig til spesifikke linjer i DXF-filen. Avhengig av filens innhold kan du kategorisere bølkelinjer, konturer og tekstinformasjon etter lag. Hvis lagvalg er deaktivert, vil systemet automatisk oppdage bølkelinjer. Denne strukturerte fremgangsmåten i DELEM DA-66S’ produktmodus sikrer nøyaktig datafortolkning og forbedrer den totale produksjonseffektiviteten.

Informasjon om bølkelinjer

Med bølkelinjene kan vinkelinformasjonen defineres via tekst nær linjen. Tekstmerkene,

som konfigureres i Innstillinger::Merkelapper, kan brukes som følger:

• Standard: normal luftbøyning med en positiv eller negativ vinkelverdi.

• Kantbøyning: en H etterfulgt av en positiv eller negativ verdi for for-bøyevinkelen.

• Radius: en R etterfulgt av verdien for radien.

• Bøyefrihet: en B etterfulgt av verdien for bøyefriheten.

Definisjon:

• positiv verdi: flensen bøyes oppover,

• negativ verdi: flensen bøyes nedover.

Produktinformasjon

DXF-tegningen kan inneholde tilleggsinformasjon om produktet, som produsentdetaljer, målsetninger og beskrivelser. For å forenkle konverteringsprosessen, ordner du denne informasjonen i separate lag fra produkttegningen. Dette gjør det mulig å konvertere lag utvalgt, og filtrere bort unødvendige detaljer. Alternativt kan du fjerne overflødig informasjon ved hjelp av konverteringsprogrammet før du starter konverteringen. Dette sikrer en ren og effektiv overgang fra design til produksjon.

Lagvalg

Optimer DXF-import ved å justere innstillingene direkte fra hovedskjermen. Du kan slå lagvalg på eller av ved å bruke knappene i øverste venstre hjørne for enkel tilgang. Når lagvalg er aktivert, kan du visualisere og administrere listen over lag-egenskaper for nøyaktig kontroll. Denne fleksibiliteten tillater tilpassede importprosesser, noe som forbedrer produktiviteten og reduserer konverteringsfeil.

Lagvalg slått på

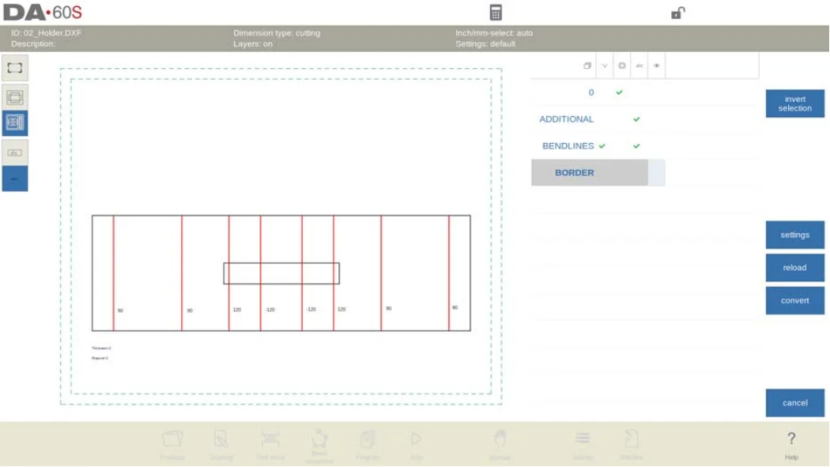

1. Aktiver lagvalg vis tilgjengelige DXF-lag ved å slå på lagvalg. Symboler for vinkel, kontur og tekst viser lagtilordninger.

2. Tildel lag bruk avmerkingsbokser for å angi lag som bølkelinjer eller konturlinjer, og tildel tekster for spesiell informasjon via Innstillinger::Etiketter.

3. Administrer visualisering slå hele lag av eller på for visning uten å påvirke konvertering. Ikke-valgte lag inkluderes ikke i konverteringen.

4. Naviger mellom lag trykk på et lagnavn for å markere dets linjer. Linjer uten tilordning vises som stiplet inntil de får en tilordning.

5. Forstå fargekoder etter tilordning kan linjetypene gjenkjennes etter farge: Blå for konturlinjer, røde for bølkelinjer, svarte for tekster.

6. Tildel tekster til bølkelinjer koble linjer og tekst for å vise vinkel, radius eller kantfoldingdetaljer. Konturlinjer støtter ikke tekstinformasjon.

7. Importer produktegenskaper bruk DXF-konverteringsinnstillinger for å importere attributter som arktykkelse og materiale som tekst.

Disse trinnene forbedrer effektiviteten ved DXF-import og sikrer en smidig overgang fra design til produksjon i DELEM DA-66S.



Lagvelgning slått av

Hvis lagvelgning er slått av, vil kontrollen automatisk tildele linjeegenskaper. Linjeegenskaper kan

kun vises (lengde), ikke endres. Etter at en linje er valgt, vises knappen for egenskapskommando.

fargene som vises, er fargene fra den opprinnelige DXF-filen.



Linjevelgning

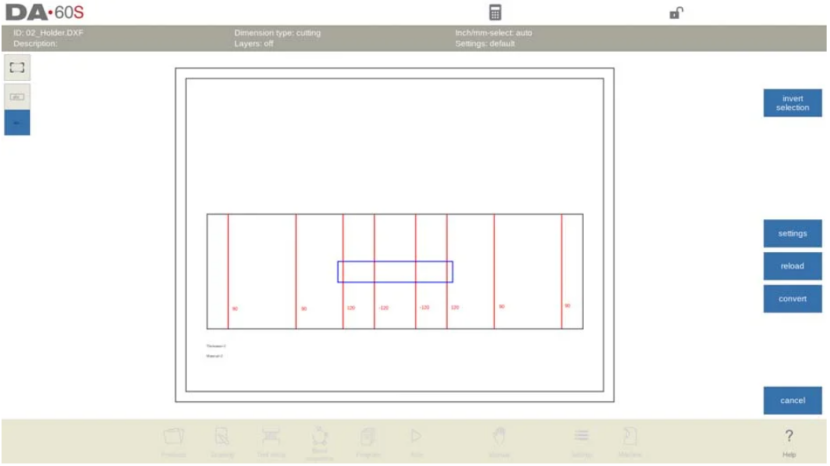

1. Velg linjer i DXF-konvertervinduet, trykk på enkeltlinjer for å velge eller omvende valg enkelt.

2. Boksvalg dra en valgboks for å velge flere linjer.

²  Dra fra øverste venstre til nederste høyre for å velge linjer som er fullstendig innenfor boksen.

²  Dra fra nederste høyre til øverste venstre for å velge alle linjer som krysses av boksen.

3. Endre valg etter at du har valgt linjer, kan du slette dem eller justere deres egenskaper hvis lagvalg er aktivert. For eksempel kan du angi de valgte linjene som konturer.

4. Del polylinjer bruk funksjonen «Del» for å dele polylinjer i separate linjer for detaljert redigering.

Disse forenklede trinnene sikrer nøyaktig kontroll over linjevalg og -manipulering, og forbedrer din mestring av DELEM DA-66S-produktmodusene.

Linjevalg med lagvalg avslått:

Linjevalg med lagvalg påslått:



Omvending

For å begynne å konvertere DXF-filene dine i DELEM DA-66S-produktmodus, må du sikre deg at alle tilordninger er riktig satt. Trykk på knappen «Konverter» for å starte prosessen.

l  Forhåndsvisning av konvertering : Hvis det oppstår advarsler eller feil, vises en forhåndsvisning av konverteringen. DXF-tegningen vises ved hjelp av fargede linjer, der hver farge representerer ulike egenskaper:

²  Blå : Konturlinje, som angir ytre grense for produktet.

²  Rød : Bølgekantlinje, som indikerer et bøyepunkt.

²  Grønn : Indre kontur, som markerer indre grenser.

²  Svart : Tekst, som gir spesifikk informasjon.

l  Identifiser problemer advarsler og feil vises som røde kvadrater i forhåndsvisningen, med detaljert informasjon vist nederst på skjermen.

l  Fullfør eller juster trykk på «Aksepter» for å bekrefte og fullføre konverteringen. Hvis justeringer er nødvendige, bruk knappen «Tilbake» for å gå tilbake til forrige skjerm for endringer.

Disse trinnene gir en tydelig veiledning for å håndtere konverteringsprosessen effektivt, og sikrer presisjon og nøyaktighet i produktoppsettene dine med DELEM DA-66S-produktmodus.



Produktegenskaper

Etter at forhåndsvisningen er akseptert, vises de konverterte produktsegenskapene og kan redigeres.

Ved å akseptere og lukke dette vinduet vil den faktiske konverteringen bli utført. Resultatet av

konverteringen vises i tegningen. Man kan deretter fortsette med verktøyoppsettet og bestemmelse av bøyesekvensen, akkurat som ved en manuelt tegnet produkt.

Konvertering av skjæredimensjoner med informasjon om bøyeutslag

Når DXF-filer med skjæredimensjoner konverteres i DELEM DA-66S-produktmodus, er det avgjørende for nøyaktigheten å integrere bøyeutslag.

l  Gjenbruk bøyeutslag sørg for at bøyetillatelsen som brukes under utvikling, på nytt anvendes korrekt under konvertering. Dette sikrer at skjæredimensjonene forblir nøyaktige og pålitelige.

l  Sjekk tillatelsesdata styresystemet vil referere til sin bøyetillatelsetabell og bekrefte om data er tilgjengelige for hver bøy. Dette sikrer at alle bøyer behandles nøyaktig.

l  Velg passende innstillinger hvis flere bøyetillatelser er tilgjengelige, velg den riktige posten. Bøyetillatelsesdialogboksen viser vinkler sammen med de tilhørende tillatelsene, noe som hjelper deg med å gjøre det riktige valget. Foretrukne og beregnede radier fungerer som ekstra referansepunkter.

Å følge disse trinnene garanterer nøyaktig konvertering av DXF-skjæredimensjoner ved nøyaktig håndtering av bøyetillatelser i DELEM DA-66S.

Hvis ingen bøyetillatelsespost er tilgjengelig, kan bøyetillatelsetabellen redigeres direkte fra

denne dialogboksen ved å trykke på knappen «Rediger tabell». Følgende vindu vises, og

bøyetillatelsesinformasjonen kan legges til i tabellen.

Legge til bøyetillag manuelt

Hvis DXF-filen din inneholder informasjon om bøye-tillatelse, kan du angi den manuelt for nøyaktig konvertering i DELEM DA-66S-produktmodus.

l  Import og inndata : Ved import av en DXF-fil, hvis verdier for bøye-tillatelse er oppgitt, angir du dem direkte. Denne manuelle inndataen har høyere prioritet enn systemets automatiske beregninger eller tabellsøk, noe som sikrer nøyaktighet.

l  Manuell inndata : Hvis bøye-tillatelsen ikke er inkludert i DXF-filen eller i kontrollens tabell, kan du legge den inn manuelt før konverteringen starter. Denne trinnet sikrer at alle bøyer tas korrekt med i beregningen.

l  Automatiske spørsmål : Hvis bøye-tillatelse ikke er spesifisert, vil systemet spørre deg om å velge fra den eksisterende tabellen eller angi nye verdier spesielt for denne konverteringen.

l  Aktiver bøye-egenskap : Sørg for at funksjonen «bøye-egenskap» er aktivert i produktets egenskaper for å kunne bruke manuell inndata av bøye-tillatelse. Dette aktiveres vanligvis under import.

Å følge disse trinnene gir nøyaktig kontroll over bøye-tillatelser, noe som forbedrer nøyaktigheten i DELEM DA-66S-drift.

DXF-innstillinger

I innstillingene for DXF-konverteren kan konverteringsparametrene konfigureres. Det er mulig å

lagre flere innstillingsfiler for spesifikke tegningstyper. Lagre som- og last-funksjoner er tilgjengelige.

Standardvinkel

Bølinsjer som ikke er angitt med en bøyevinkelverdi, konverteres med denne standardvinkelen.

Toleranse

Toleransen for ikke-tilkoblede linjer i forhold til grenser kan angis. Linjer innenfor toleransen kobles sammen for å unngå feil under konvertering.

Minste sirkeldiameter

Den minste sirkeldiameteren for en sirkel som skal konverteres; ellers utelates den.

Skaleringsfaktor

Hvis DXF-en er skalert, kan denne faktoren angis for å omgjøre til faktiske dimensjoner.

Vinkelforutsetning

Vanlig vinkeldefinisjon eller komplementvinkler (180–alpha) kan velges.

Dimensjonstype

Enten projeksjons- eller skjæringsdimensjoner kan velges.

Tomme/mm-valg

Konverteringen av DXF-filen vil bruke mm eller tommer som standard; når den er satt til «automatisk», brukes innstillingen fra kontrollen.

Lagvalg

Lagvalg på/av for å aktivere tildeling av konverteringsegenskaper per lag.

Etiketter

Linjetyper og produktegenskaper kan merkes i DXF-filen for å automatisk

tildele dem. Med disse innstillingene kan merkelappene konfigureres.

Styringskoder

Hvis spesifikke styringskoder brukes i DXF-teksten, kan disse kodene i dette innstillingsvinduet

konfigurert.

DXF-filen

DXF-konverteren leser de enhetene den kjenner fra DXF-filen. Enheter er: Tekst, Mtekst,
Linje, SP-linje, 3D-linje, Polylinje, LWPolylinje, Bue, Sirkel, 3D-flate, Solid, Spor og Innsetting.
I tillegg:

l  Konverteren kan håndtere ECS-koordinater. Merk: ECS brukes i 3D-tegninger,
så konverteren tolker ECS-verdiene for 2D.

l  Tegningen må ligge i X-Y-planet.

DXF-kontureksportfunksjonen (kun tilgjengelig når DXF-valget er installert)

Som en del av DXF-valget er eksport-DXF-funksjonen tilgjengelig i redigeringsmodus for produkter og ved overføring

(Profil-T), muliggjør eksport av ethvert produkt, inkludert bøyereduksjoner, som en kontur. Denne

konturen lagres som en DXF-fil og inneholder skjæredimensjonene.

Konklusjon

Å bruke DELEM DA-66S-produktmodus og utnytte Produktbiblioteket effektivt innebærer å mestre noen nøkkeltrinn for å oppnå optimal effektivitet. Nøyaktig import av DXF-filer, bruk av manuelle bøye-tillatelser ved behov og sikring av at alle systeminnstillinger er riktig konfigurert, er viktige rutiner. I tillegg bidrar et velorganisert produktbibliotek til bedre arbeidsflytstyring og økt produksjonsnøyaktighet.



Ved å følge disse retningslinjene kan du forenkle driften din og oppnå nøyaktige resultater. For å utdype forståelsen din eller få svar på spesifikke spørsmål, ta gjerne kontakt med JUGAO CNC MACHINE-teamet. Vi står til disposisjon med ekstra ressurser og faglig støtte for å hjelpe deg med å mestre DELEM DA-66S-produktmodus.
