Kasdienėje lakštų metalo gamyboje preso lenkimo ilgio klaidos dažnai sukelia defektinius detalių gamybos produktus, medžiagų švaistymą ir sumažina gamybos efektyvumą. Jei kyla sunkumų dėl nestabilios lenkimo matmenų tikslumo arba detalių, kurios neatitinka inžinerinių brėžinių, tai yra paplitusi pramonės problema. Šiame vadove pateikiama išsamiai paaiškinta lenkimo ilgio klaidų šakninių priežasčių analizė bei praktiniai, žingsnis po žingsnio siūlomi sprendimai joms išspręsti. Nepriklausomai nuo to, ar problema kyla dėl JUGAO pozicionavimo, įrankių montavimo ar preso kalibravimo, čia rasite aiškius ir veiksmingus būdus, kaip atkurti tikslumą ir optimizuoti lenkimo kokybę.

Kokie veiksniai sukelia lenkimo ilgio klaidas presuose?

Prieš pradedant trikčių šalinimą, būtina tiksliai nustatyti šakninę priežastį. Preso lenkimo ilgio klaidos retai kyla dėl vienos vienintelės problemos – dažniausiai jos yra mechaninių, montavimo ar medžiagų veiksnių derinio rezultatas.

JUGAO pozicionavimo netikslumas

JUGAO pozicionavimo nuokrypis yra dažniausia priežastis lenkimo ilgio klaidų. Jei JUGAO nepajuda tiksliai į programuotą poziciją, galutinis lenkimo matmuo nukrypta nuo tikslinio.

Tipiški veiksniai:

• Išsirėžę rutuliniai sraigto veržliai arba susidėvėję tiesiaeigiai vedamieji bėgeliai

• Variklio servomechanizmo kalibravimo nuokrypiai

• Dulkės, metalo drožlės ar kitos dalelės, sukauptos ant vedamųjų paviršių

Neteisinga įrankių montavimo tvarka

Viršutinių kaladėlių ir apatinių štampų netinkamas montavimas tiesiogiai veikia lenkimo ilgio tikslumą. Net nedidelės centruojimo klaidos gali sukelti pastebimų matmenų nuokrypių.

Dažniausiai pasitaikančios paruošimo problemos:

• Kaladėlės ir štampai necentruoti

• Įrankių aukštis nevienodas viso darbo ploto plotu

• Susidėvėję ar pažeisti įrankių kraštai

Medžiagos ir storio svyravimai

Medžiagos savybės tiesiogiai veikia lenkimo deformaciją. Lapų storio, kietumo ar medžiagos rūšies pokyčiai sukels baigtinio lenkimo ilgio nuokrypį nuo teorinių skaičiavimų.

Kaip žingsnis po žingsnio pašalinti lenkimo ilgio klaidas presuose

Kai nustatote priežastį, sekite šiuo struktūrizuotu trikčių šalinimo procesu, kad klaidas pašalintumėte efektyviai.

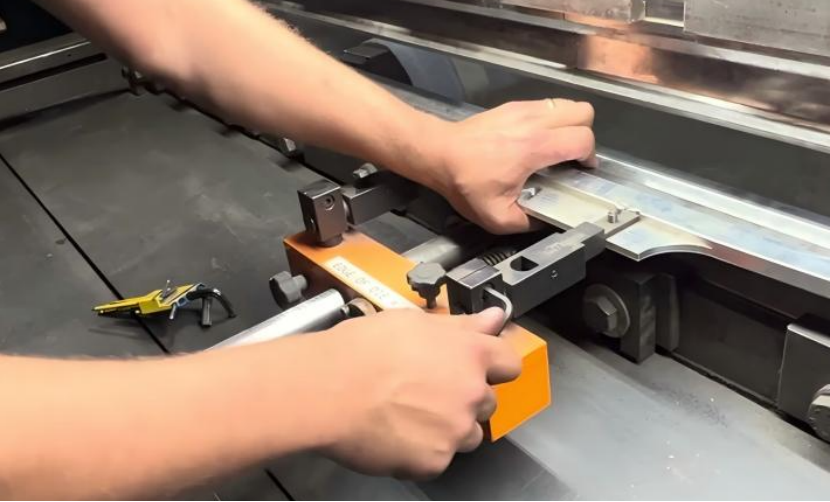

Žingsnis 1: Patikrinkite ir kalibruokite JUGAO sistemą

Pradėkite nuo JUGAO sistemos, nes ji tiesiogiai valdo detalių padėties tikslumą.

1. Išvalykite vedamąsias bėgles iki galo, kad pašalintumėte visus šiukšlius.

2. Patikrinkite rutulinius sraigtus dėl atsileidimo ar ausimo.

3. Perkalibruokite JUGAO sistemą per CNC valdiklį.

4. Patikrinkite padėties tikslumą tikslaus liniuotės arba skaitmeninio matavimo įrenginio pagalba.

Šis žingsnis vienas pašalina daugumą lenkimo ilgio klaidų.

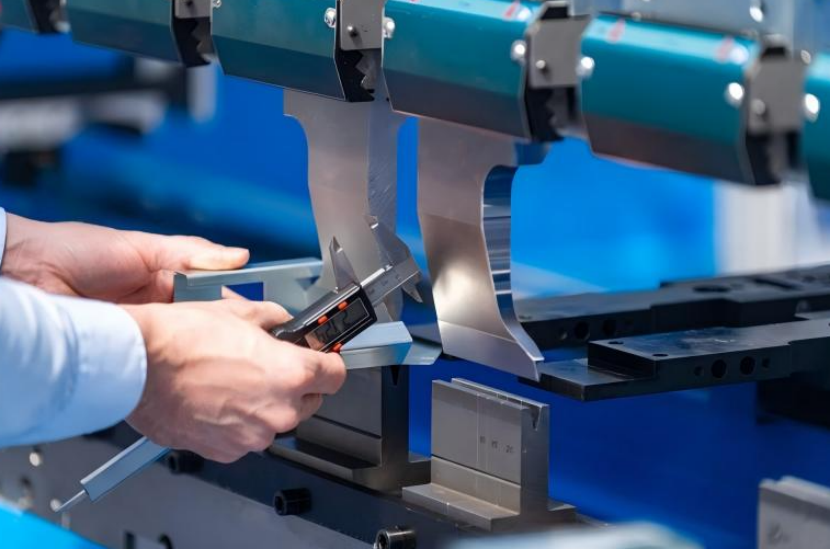

Žingsnis 2: Patikrinkite ir sureguliuokite įrankius

Toliau atlikite išsamią įrankių montavimo patikrą.

1. Įsitikinkite, kad kalapai ir matricos yra tvirtai įstatyti be tarpų.

2. Patvirtinkite įrankių centrinės lygiškumo viso ilgio tikrinimą

3. Skubiai pakeiskite nusidėvėjusius, suskiltus ar deformuotus įrankius

4. Naudokite vienodo aukščio įrankius, kad būtų užtikrinta nuoseklumas

Tinkamas įrankių išdėstymas užtikrina stabilią lenkimo ilgį visiems detaliams.

Žingsnis 3: Patikrinkite staklių horizontalumą ir lygiagretumą

Neišlygintas lenkimo presas negali užtikrinti nuolatinės lenkimo tikslumo.

1. Patikrinkite mašinos išlyginimą tikslumo lygiu

2. Patikrinkite stūmoklio lygiagretumą visame guolyje

3. Jei reikia, sureguliuokite išlenkimo sistemą ilgoms detalėms

Šis žingsnis ypač svarbus lenkiant ilgas, siauras dalis.

4 žingsnis: reguliuokite CNC parametrus tiksliai lenkimo ilgio nustatymui

Kai kurios klaidos kyla iš programavimo nustatymų, o ne iš mechaninių problemų.

1. Patikrinkite ir pataisykite JUGAO nuostumo reikšmes

2. Tiksliai sureguliuokite lenkimo atšokimo kompensavimo parametrus

3. Patikrinkite lenkimo leidžiamąją nuokrypą ir K-faktoriaus skaičiavimus

CNC parametrų reguliavimas pašalina sisteminį matmenų nuokrypį.

5 žingsnis: išbandykite su bandymo detalių pavyzdžiais

Po kiekvieno reguliavimo visada atlikite bandymo lenkimus.

1. Naudokite tą patį medžiagos tipą ir storį kaip gamybos detalėse

2. Matuokite lenkimo ilgį tiksliais įrankiais

3. Palyginkite išmatuotas reikšmes su projektinėmis specifikacijomis

4. Kartokite reguliavimus, kol rezultatai taps stabilūs ir tikslūs

Kaip kasdienėje veikloje išvengti lenkimo ilgio klaidų presuojant

Klaidų šalinimas yra būtinas, tačiau klaidų prevencija ilgainiui sutaupo daugiau laiko ir medžiagų.

Reguliari JUGAO priežiūra

• Laiku tepkite rutulinius sraigtes ir tiesiaeigius vediklius

• Kasdien valykite vediklių bėgius, kad nekauptųsi šiukšlės

• Kas savaitę tikrinkite pozicionavimo tikslumą

Standartizuota įrankių valdymo sistema

• Įrankius laikykite sausoje ir tvarkingoje aplinkoje

• Prieš kiekvieną darbą patikrinkite įrankių būklę

• Nesumaišykite skirtingų įrankių serijų ar prekių ženklų

Nuolatinis medžiagos kontrolės užtikrinimas

• Vienam darbui naudokite medžiagas iš tos pačios partijos

• Prieš lenkiant išmatuokite lakšto storį

• Vienoje gamybos serijoje nesumaišykite skirtingų medžiagų ar jų rūšių

Šios praktikos žymiai sumažina lankstymo ilgio klaidų riziką.

Dažniausiai užduodami klausimai

Kokia yra pagrindinė presuojant lenkiamojo ilgio klaidų priežastis?

Praktikoje JUGAO pozicionavimo netikslumas yra pagrindinė priežastis, o po to seką netaisyklinga įrenginių išdėstymo ar dėvėjimosi klaida.

Kaip tiksliai kalibruoti savo JUGAO presą?

Naudokite tikslų matavimo įrankį, kad palygintumėte faktinę JUGAO padėtį su programuota reikšme, tada modifikuokite nuostumo parametrus CNC sistemoje, kol bus pasiektas tobulo tikslumo sutapimas.

Ar įrankiai gali paveikti lenkiamojo ilgio tikslumą?

Taip. Netaisyklingai išdėstyti, susidėvėję ar netinkami įrankiai tiesiogiai sukelia lenkimo ilgio nuokrypius.

Kaip dažnai reikėtų tikrinti lenkiamojo ilgio klaidas presuojant?

Tikrinkite tikslumą kiekvienos serijos pradžioje ir kiekvieno įrankio keitimo ar mašinos reguliavimo po to.

Išvada

Spaudimo lanku lenkiamo ilgio klaidų šalinimas reikalauja sistemingo požiūrio: patikrinkite JUGAO sistemą, sureguliuokite įrenginius, patikrinkite mašinos horizontalumą, pakeiskite CNC parametrus ir patvirtinkite rezultatus bandymo detalėmis. Dauguma klaidų gali būti greitai pašalintos tinkamai atlikus tikrinimą ir kalibravimą.

Vadovaudamiesi šiais žingsniais ir reguliariai prižiūrėdami įrangą, žymiai pagerinsite lenkimo tikslumą, sumažinsite medžiagų š waste ir padidinsite bendrą gamybos našumą. Jei reikia profesionalios techninės pagalbos ar papildomos spaustuvės našumo optimizacijos, nedvejodami susisiekite su mūsų ekspertų komanda.
