ET 시리즈 몰드 세팅을 성공적으로 구현하는 방법
전기 서보 벤딩 머신의 ET 시리즈 몰드 설정을 완벽히 익히고자 하시는 분이라면, 바로 여기가 올바른 장소입니다. 이 기능을 성공적으로 구현하기 위한 핵심 단계를 안내해 드리며, 정밀성과 효율성을 바탕으로 벤딩 공정을 최적화할 수 있도록 돕겠습니다. 정확하고 일관된 결과를 달성하기 위해 ET 시리즈 몰드 설정을 이해하는 것이 매우 중요하며, 본 기사에서는 이 강력한 도구를 최대한 활용하기 위해 필요한 통찰력과 기술을 제공합니다. 시스템에 처음 접하는 초보자이든, 이미 보유한 기술을 한층 더 다듬고자 하는 전문가이든, 본 글의 목표는 귀하의 생산 역량을 향상시킬 수 있는 지식을 갖추도록 지원하는 데 있습니다.
단계 1: 몰드 인터페이스 준비
기능 키를 클릭하여 몰드 인터페이스로 진입하고 상부 및 하부 몰드 파라미터를 설정하며 재료 특성을 설정합니다.
ET 시리즈 몰드 설정을 시작하려면, 현재 프로그램에서 요구하는 대로 하부 다이 베이스를 정확히 설정해야 합니다. R 축 리프팅 높이의 정밀 조정은 매우 중요합니다. 굽힘 크기가 너무 작고 R-축 회피 기능이 활성화된 경우, X축의 후방 기어가 전방으로 위치할 때 R은 먼저 이 높이까지 상승한 후, 위치 설정이 완료된 후에 R이 하강하여 후방 기어가 몰드에 충돌하는 것을 방지합니다. 이 설정이 백게이지와 몰드 간 접촉을 방지함으로써 안전성과 효율성을 모두 향상시킬 수 있도록 주의하세요.

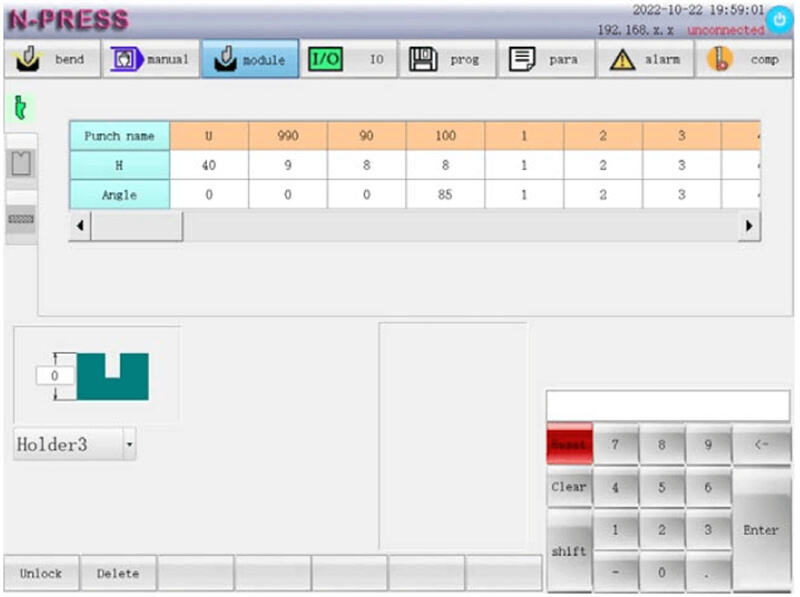

단계 2: 상부 몰드 설정 구성
상부 몰드를 선택하고 구성하되, 먼저 이름을 확인한 후 높이와 각도를 조정합니다. 이러한 파라미터의 정확성은 정밀한 벤딩 작업을 위해 필수적입니다. 적절한 구성은 불균일한 벤딩 또는 공구 미정렬과 같은 잠재적 문제를 해결하여 프로젝트 성공을 보장합니다.
단계 3: 하부 몰드 파라미터 설정
하부 몰드의 경우 몰드 이름, 높이(HD), V 폭, 각도(β), 다이 반경(Rd) 등 핵심 파라미터를 입력합니다. 작동 중 몰드와의 예기치 않은 접촉을 방지하기 위해 적절한 안전 거리를 설정하세요. 이러한 세심한 설정은 안전을 확보하고 몰드 성능을 향상시킵니다.
단계 4: ET 시리즈 몰드 설정을 위한 재료 구성
올바른 재료를 선택하는 것
ET 시리즈 몰드 설정에서 적절한 재료를 선택하는 것이 첫 번째 핵심 단계입니다. 이 시스템은 사용자가 철(0), 알루미늄(1), 스테인리스강(2) 등 사전 정의된 10가지 재료 중에서 선택할 수 있도록 지원합니다. 또한, 사용자 정의 재료를 위한 옵션(3–9)도 제공됩니다. 기본 재료의 탄성 계수와 인장 강도는 일정하게 설정되어 있어 일관성을 보장한다는 점에 유의해야 합니다.
적절한 재료를 선택하려면 각 재료가 벤딩 공정에 부여하는 고유한 특성을 고려해야 합니다. 예를 들어:
인장 강도(σb): MPA 단위로 측정되며, 이 값은 재료가 인장 상태에서 견딜 수 있는 최대 응력을 나타냅니다. 이 값을 정확히 입력하면 공정 실패를 방지하고 최종 제품 품질을 향상시킬 수 있습니다.
탄성 계수(E): MPA 단위로 측정되며, 이 값은 재료가 탄성 변형을 겪는 능력을 의미합니다. 사용자 정의 재료의 경우, 기계가 해당 재료를 정확히 처리할 수 있도록 구체적인 탄성 계수 값을 입력해야 합니다.
전압 및 휨 보정
정확한 벤딩을 위해서는 적절한 전압 및 휨 보정이 매우 중요합니다. ET 시리즈 몰드 세팅에서는 휨 보정 메커니즘을 조정함으로써 벤딩 중 불가피하게 발생하는 휨을 보정합니다. 주요 구성 요소는 다음과 같습니다:
전압 값(V): 휨 보정 메커니즘에 필요한 정확한 전압 값을 결정하고 입력합니다. 이 수치는 전기적 영향 하에서 메커니즘이 적절히 작동하도록 보장합니다.
보정 값(mm): 필요한 보정 변위를 입력합니다. 이를 통해 벤딩 작업의 정밀도와 일관성을 유지하기 위해 필요한 물리적 조정량을 계산합니다.
이러한 값들을 꼼꼼히 설정함으로써, 작업자는 모든 벤딩 작업에서 일관된 품질을 유지할 수 있으며, 제품 결함을 크게 줄일 수 있습니다.
ET 시리즈 몰드 세팅 서브 기능의 효율적 사용

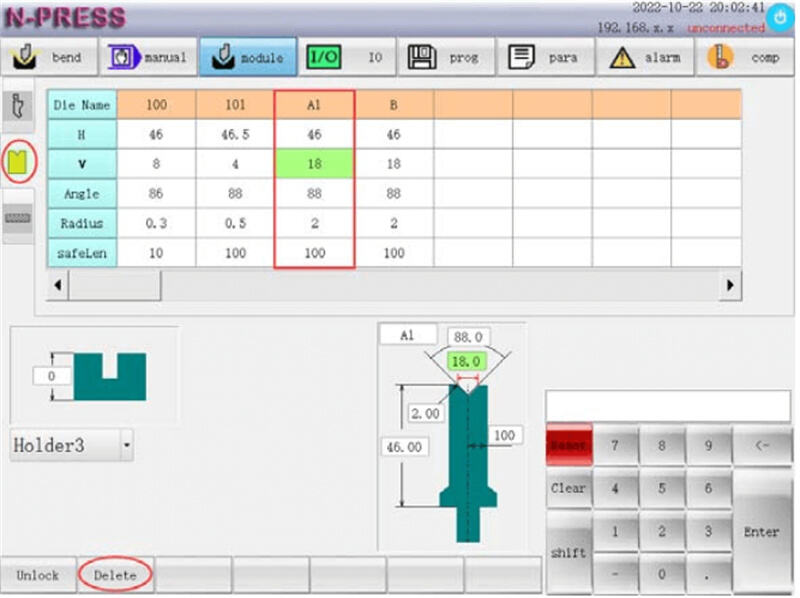

ET 시리즈 몰드 설정을 통해 기계 설치 과정을 간소화하려면 몰드 데이터를 효율적으로 관리하는 것이 매우 중요합니다. 하위 기능(sub-function)을 활용하면 운영 효율성을 크게 향상시키고 오류 발생 가능성을 줄일 수 있습니다. 예를 들어, 사용하지 않는 다이 항목(예: 로어 다이 ‘A1’)을 삭제함으로써 시스템을 정돈되고 직관적으로 사용하기 쉬운 상태로 유지할 수 있습니다.
사용하지 않는 몰드 데이터 삭제:
ET 시리즈 몰드 설정에서 삭제 하위 기능을 사용하는 것은 간단하며 설치 과정을 최적화하기 위한 필수적인 단계입니다. 다음 절차에 따라 원치 않는 몰드 데이터를 삭제하세요.
1. 다이 선택: 삭제하려는 다이를 다이 목록에서 식별하고, 해당 로어 다이 이름 ‘A1’을 선택합니다.
2. 삭제 명령 실행: ‘Delete’라고 표시된 하위 기능 키를 클릭합니다. 시스템은 자동으로 선택된 열의 데이터를 삭제하여, 복잡하지 않고 효율적인 몰드 목록을 유지하도록 지원합니다.
이 과정은 귀하의 제어 패널 인터페이스에 제공된 다이어그램을 통해 시각적으로 설명되며, 금형 데이터를 관리할 때 직관적인 안내를 제공합니다.
결론
ET 시리즈 금형 설정을 성공적으로 구현하는 것은 전동 서보 벤딩 기계의 효율성과 정밀도를 극대화하는 데 매우 중요합니다. 다시 한 번 요약하자면, 핵심 단계에 집중하세요: 금형 설정을 정확히 교정하고, 모든 구성 요소가 견고하게 고정되었는지 확인하며, 최적의 성능을 위해 수치 제어(NC) 시스템 통합을 검증하세요.
이 가이드라인을 준수함으로써 귀하의 장비 생산성 향상과 수명 연장에 효과적으로 기여할 수 있습니다. 추가 지원이 필요하시거나 당사 제품에 대해 더 자세히 알아보시려면, 언제든지 주가오(JUGAO) 지원팀에 문의하시거나 당사 웹사이트에서 제공하는 추가 자료를 탐색해 주십시오.
