כאשר מדובר בהשתלטות על תכנות CYBELEC CybTouch 12, הבנת הדרך ליצור תוכנית חלק יעילה היא קריטית. אם אתם מחפשים הנחיה לשימוש יעיל ב-CybTouch 12 בתהליכי הפעלת המנוף שלכם, הגעתם למקום הנכון.

במאמר זה אוביל אתכם דרך היסודות של יצירת תוכנית חלק עם CybTouch 12, ועזר לכם לאופטימיזציה של תהליך עיבוד המתכת. בין אם אתם מתחילים ובין אם אתם משתמשים מנוסים שמחפשים לשפר את כישורי התכנות שלכם, מדריך זה מציע תובנות חשובות להגבהת היעילות והדיוק.

מבוא

בתכנות של CYBELEC CybTouch 12, קיימות שלוש דרכים עיקריות ליצירת תוכנית חלקי: מצב TouchProfile, מצב מספרי ומצב L-Alpha. לשם תכנות יעיל, המיכון חייב לפעול במלואו, וכל הפרמטרים, הכלים והחומרים חייבים להיות כבר מוגדרים. זה מבטיח תהליך יצירה חלק של תוכנית חלקי, ומשפר הן את היעילות והן את הדיוק בעבודות עיבוד המתכת שלכם.

מצב TouchProfile

במצב זה, ניתן לצייר פרופיל באופן אינטואיטיבי ביותר ישירות על המסך.

הוראות הגדרה:

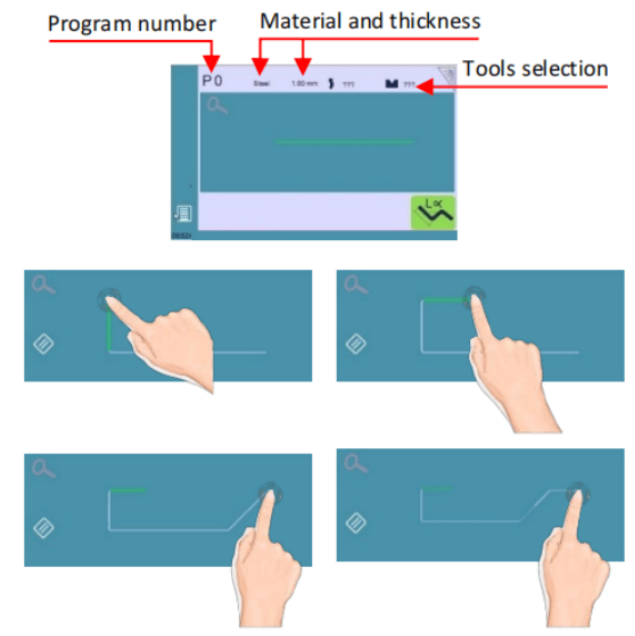

1. לגעת במספר התוכנית, לבחור תוכנית חדשה ברשימה ולגעת ב גרפיקה .

2. ראשית לבחור את החומר, את עובי החומר והכלים שיאופשרו לשימוש בחלק על ידי נגיעה באיקונים שלהם.

3. לצייר את הפרופיל על ידי נגיעה במסך במקום שבו ברצונכם להוסיף קטע.

לגעת באיקון זה מאפשר למחוק את הקטע האחרון שהוספת.

4. לגעת במרכז של קטע כדי לשנות את ערכו.

5. לגעת על זווית כדי לשנות את ערכה.

לגעת על ה סמל יפתח חלון צף צהוב, שבו ניתן:

ל להפעיל (ולבטל) כלי מיוחד על ידי נגיעה בסמלו, ולבחור אותו מרשימה על ידי לחיצה.

ל לשנות את ערך הרדיוס (ראה גם שלב העקומה) ולציין כמה צעדים יבצע ה-CNC לביצועו.

6. אם קשה לבחור קטע או זווית מסוימים, ניתן להתמקד באזור מסוים על ידי נגיעה על כפתור זה ולאחר מכן על האזור הרצוי.

ניתן גם לבחור להזין את ערכי האורך והזווית בעמוד מצב L-Alpha על ידי לחיצה על זה כפתור.

7. לאחר שכולם התאמו את כל הקטעים והזוויות, יש ללחוץ על כפתור זה להיכנס סדר קיפוף .

סדר קיפוף

ברגע שצורת החלק הוגדרה, ניתן לקבוע את סדר הקיפוף עבור החלק.

הוראות הגדרה:

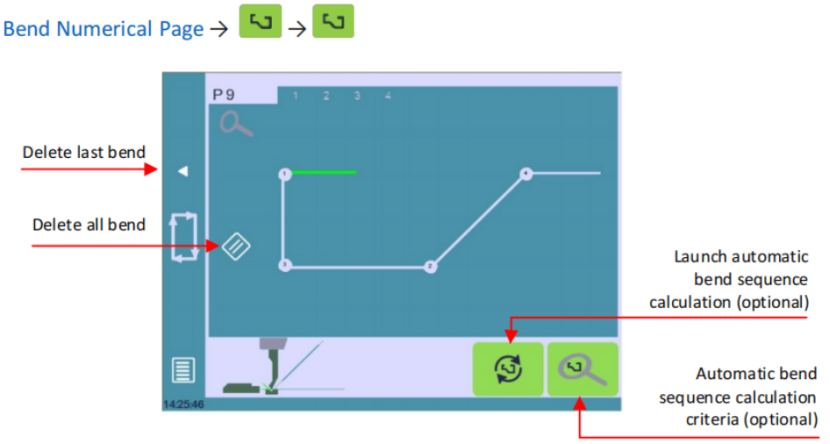

1. התחל על ידי נגיעה ב- חישוב סדר הקיפוף כפתור, אם קיים, כדי להיכנס למסך הקיפוף דו-ממדי.

2. לסדר ידני, נגע בכל קיפוף בסדר המועדף עליך. מספר יציין את מיקומו.

השתמש בכפתור החזרה כדי להסיר את הקיפוף האחרון; אם ברצונך למחוק את כל הקיפופים, פשוט נגע ב- כפתור.

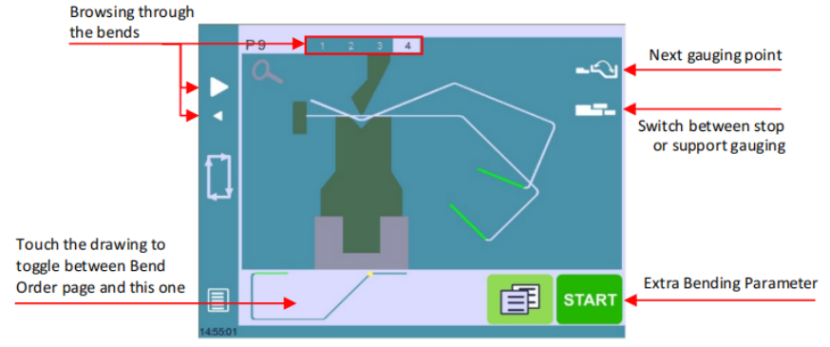

3. מסך הקיפוף דו-ממדי יופיע לאחר בחירת הקיפוף האחרון.

4. הגדר את מדד ההחזר ואת מיקום החלק עבור כל קיפוף, והתקן פרמטרי קיפוף נוספים לפי הצורך.

5. נווט חזרה אל ה עמוד המספרים של העקומה .

6. הפעל את מנוע משאבת הידראוליקה על ידי לחיצה על הכפתור , ותראה שהכפתור הופך לאדום.

7. הצב את המכונה באמצעות ה הַתחָלָה כפתור.

8. א Ok הכפתור יופיע כאשר המכונה מוכנה לעקוב.

9. לעבור ל מצב חצי אוטומטי לביצוע תיקונים.

10. בצע את העקומה באמצעות מתג הרגל.

שלבים אלו ידריכו אותך בהצלחה בתכנות CYBELEC CybTouch 12.

מצב מספרי

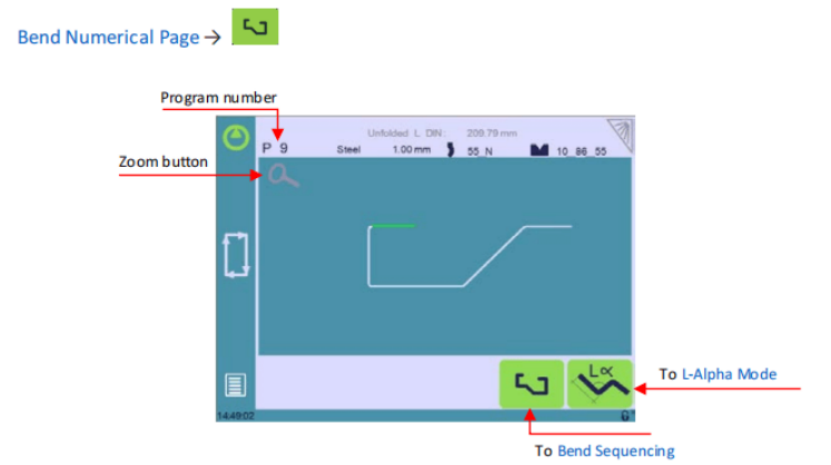

ניתן גם ליצור ישירות תוכנית חלקים בעמוד המספרי של הקיפוף.

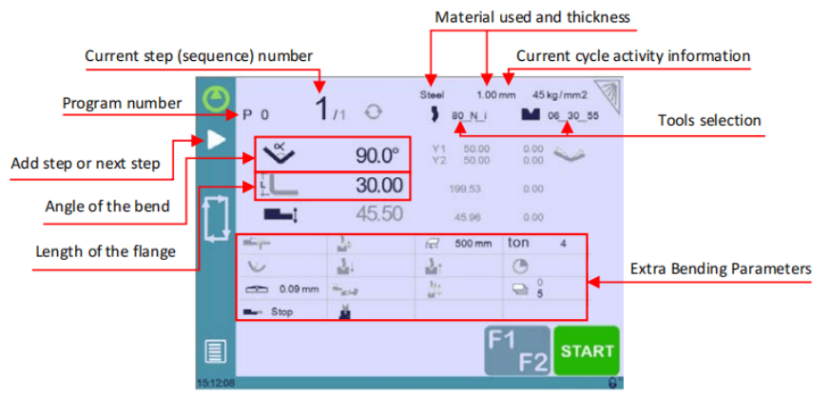

הוראות הגדרה:

1. בחר תוכנית חדשה תחת מספרית .

2. בחרו את הכלים שלכם על ידי נגיעה באיקונים שלהם (ראה ניהול כלים).

3. בחרו את החומר (למשל, פלדה) והזינו את עובייו.

4. ב פרמטרי קיפוף נוספים , הגדרו את אורך הקיפוף ופרטי הסדר כמו פתיחה (TDC).

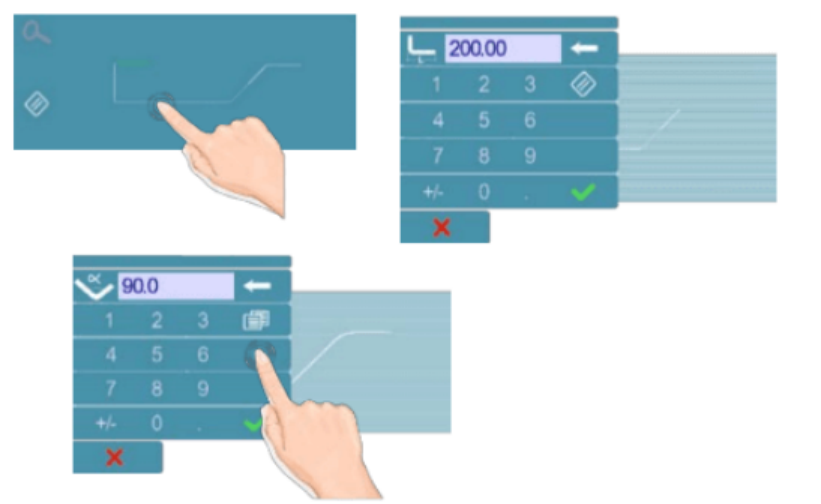

5. הזינו את הזווית לקיפוף הראשון (למשל, 90°).

6. הזינו את אורך הקטע הראשון (למשל, 30.00 מ"מ).

7. הוסיפו קיפופים נוספים לפי הצורך.

8. הפעילו את מנוע משאבת הידראוליקה. (על ידי לחיצה על כפתור זה אם זמין.

9. לחצו על כפתור ההפעלה כדי למקם את המכונה באמצעות הנתונים שלכם.

10. הכינו את המכונה לקיפוף וערכו אותה ב- מצב חצי אוטומטי אם יש צורך.

11. בצעו את הקיפוף באמצעות מתג הרגל.

מצב L-Alpha

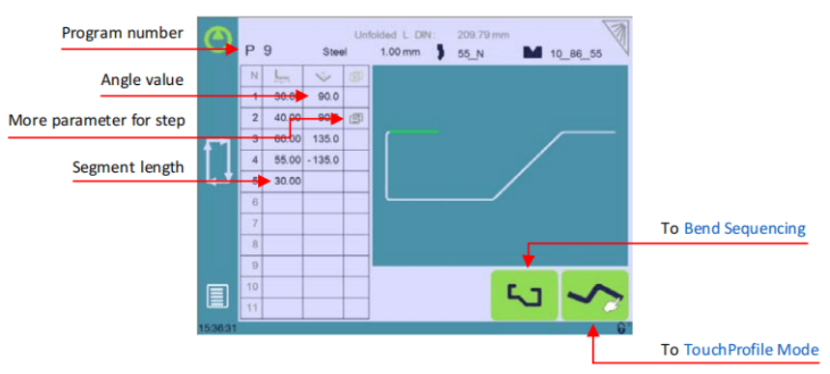

כדי לתכנת ביעילות את מערכת CYBELEC CybTouch 12, הפעילו את הגדרה „הצג עמוד L-alpha“. זה מאפשר לכם להגדיר כל שלב פרופיל, בין אם באורך או בזווית, ישירות בטבלה לצורך התאמה מדויקת.

הוראות הגדרה:

1. יצירת תוכנית חדשה : נגעו במספר התוכנית, ובחרו „ תוכנית חדשה „, ובחרו „ גרפיקה “.

2.  כניסה למצב L-Alpha לחץ על הכפתור כדי להיכנס למצב L-alpha.

3.  בחירת חומר ומכונות בחר את החומר, העובי והמכונות הדרושות על ידי נגיעה באיקונים שלהן.

4.  הקלדת אורכי הקטעים לחץ על הערך הראשון בטבלה, הזן את אורך הקטע והוסף שלבים. לחץ על 'אישור' לאישור.

5.  חזור על הפעולה לכל השלבים הזן את כל שלבי הפרופיל והזוויות באופן דומה.

6.  ניהול כיפופים מיוחדים לפרמטרים מיוחדים (רדיוס גדול, מכונות ייחודיות), השתמש ב־" יותר השדה ועקבו את ההוראות באף-אפ הצהוב.

7.  הפעלת כלים מיוחדים : בחרו כלים מיוחדים מרשימה באף-אפ הצהוב, התאימו ערכים של רדיוס והגדרו צעדי ביצוע.

8.  סיום וסידור סדר הפעולות : לאחר שהכל הוגדר, לחצו על הכפתור ל סדר קיפוף .

עיקול ותקנות

בתוכנת CYBELEC CybTouch 12, תקנות בתכנות מתבצעות ב- עמוד המספרים של העקומה . המפעילים יכולים לבחור ליישם תקנות צעד אחר צעד או להשתמש ב- מצב חצי אוטומטי כדי להתאים צעד לפני מעבר לצעד הבא. האזורים המרכזיים לתקנות כוללים את הזווית (Y1 + Y2, עם אפשרויות לתיקון זווית ולגבעת), ומיקום מדד החזרה (ציר X וציר R).

מצב חצי אוטומטי

בתוכנת CYBELEC CybTouch 12, מצב חצי אוטומטי מאפשר לחזור על סדר פעולות עד להשגת תוצאה מושלמת. המפעילים יכולים לבצע תיקוני עיקול צעד אחר צעד, וחוזרים על הצעדים עד להנאה מלאה.

הפעלה או השבתה על ידי לחיצה על הכפתור למשך יותר משנייה אחת, כדי להבטיח דיוק ויעילות.

תקנת זווית (ציר Y)

בתוכנת התכנות CYBELEC CybTouch 12, יש תמיד ליישם תקנות בעמוד המוקצה לאחר מדידת הזוויות, ולא ישירות בשלב התוכנית, כדי להבטיח דיוק.

הוראות הגדרה :

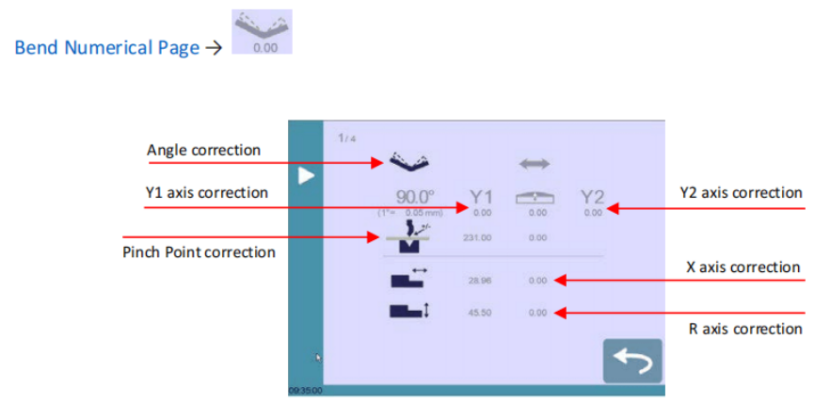

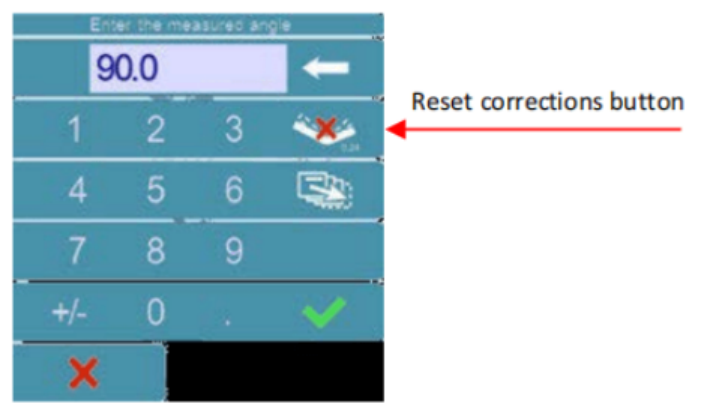

1. כוונן זווית : הזן את הזוויות שנמדדו דרך ה תיקון זווית סמל כדי ש-CYBELEC CybTouch 12 יעדכן אוטומטית את צירי Y1 ו-Y2. אפשר לאפס את כל התקנות באמצעות כפתור.

2.  התאמת קרן מדויקת : תקן את מיקום הקרן בהתאם למיקום גלגלת המתכת באמצעות סמל תקנת ציר Y1/Y2.

3.  תקנת עקמומיות : הקש על הסמל  לשנות את ערך הקימור.

4.  התאמת נקודת האחזה : תקן את גובה נקודת האחזה לפי הצורך על ידי בחירה של תיקון נקודת האחזה הסמל.

5.  ציר X של מדידת האחורה : השתמש ב תיקון ציר X הסמל כדי להתאים את מיקום ציר X של מדידת האחורה.

6.  ציר R של מדידת האחורה : בצע תיקונים לציר R על ידי לחיצה על תיקון ציר R הסמל.

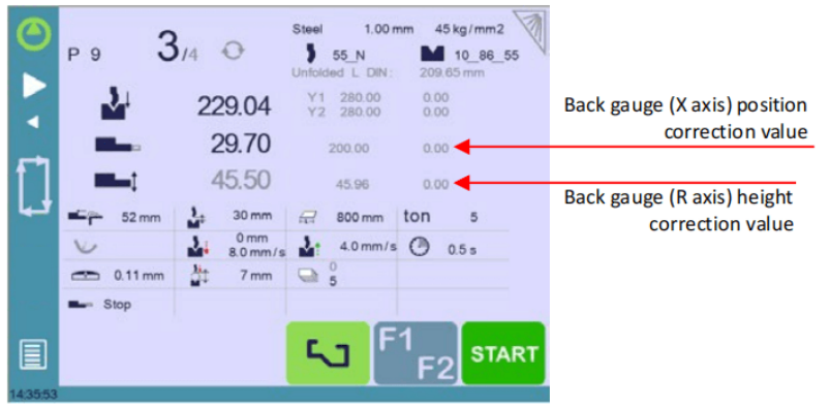

הערכים הגריזים לצד סימוני התיקון של מד המיקום האחורי הם הערכים שחישבה מערכת הבקרה המספרית, ולכן אלו הם הערכים שעליהם יחולו התיקונים. ניתן לבצע תיקונים ישירים למיקומי מד המיקום האחורי גם על ה עמוד המספרים של העקומה .

פונקציית החלק הבא

אחת התכונות היעילות ביותר בתוכנת התכנות CYBELEC CybTouch 12 היא האפשרות להריץ מספר תוכניות חלקיים ברצף. תכונה זו מועילה במיוחד בעת יצירת חלקים תלת־ממדיים מורכבים, כגון קופסה, או lors איסוף מוצר סופי ממספר חלקים.

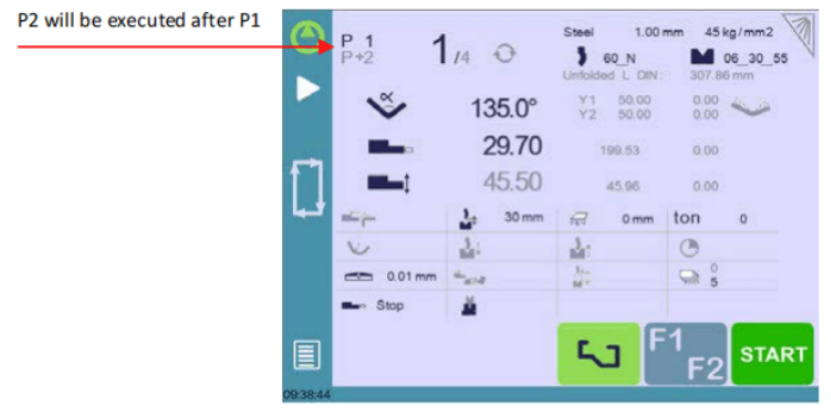

ב-CYBELEC CybTouch 12 מתבצעת הפעלת התוכנית הנוכחית, ובזמן הגעה לסדרה האחרונה היא עוברת באופן אוטומטי לתכנית המתוכננת הבאה (P+nn), מה שמבטיח רציפות חלקה בתהליך הייצור שלך. פונקציונליות זו מפשטת את הפעולות ומשפרת את היעילות ביצירת רכיבים מרובה-חלקים.

הוראות הגדרה :

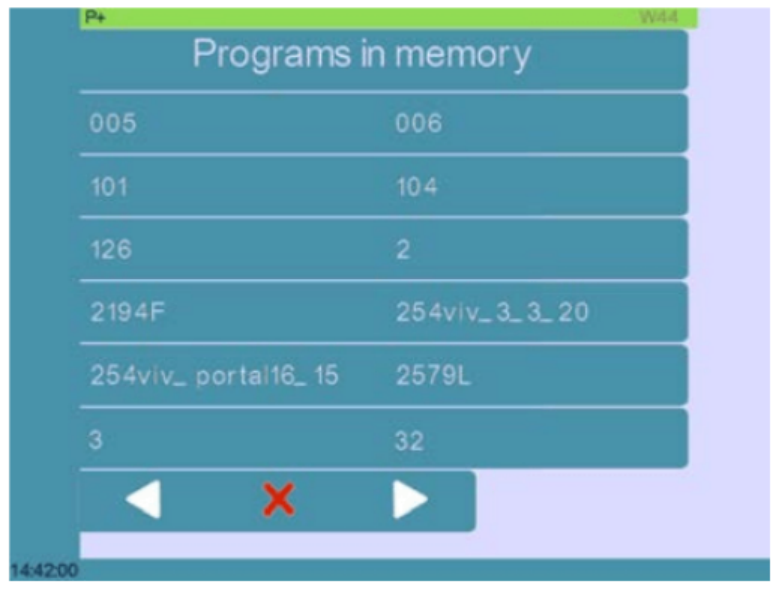

1. כדי להפעיל את פונקציית החלק הבא, לגעת בשם התוכנית וללחוץ עליו עד שיופיע הרשימה הבאה.

2. בחר מתוך הרשימה את שם התוכנית שחייבת להתבצע בסוף התוכנית הנוכחית.

3. שמור את התוכנית.

4. כדי למחוק את התוכנית P+, בחר את אותה תוכנית מרשימת ה-P+. (או מחק את תוכנית ה-P+).

מחזורים וכמויות

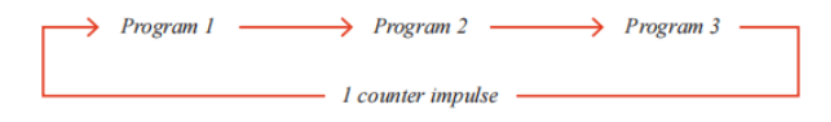

התכנות של CYBELEC CybTouch 12 מאפשרת מעבר חלק בין תוכניות, עם חזרה אוטומטית להתחלה. לדוגמה, באסמבלי של שלוש תוכניות, התוכנית 1 מובילה לתוכנית 2, ולאחר מכן לתוכנית 3, שמתחילה מחדש את המחזור בתוכנית 1. הגדרה זו מבטיחה שהמונה החלקים יגדל ב-1 מהמעבר מתוכנית 3 לתוכנית 1, ומאפשרת אופטימיזציה של זרימת התכנות שלך.

ייצוא תוכנית מתוכנת VisiTouch לאונליין אל CybTouch

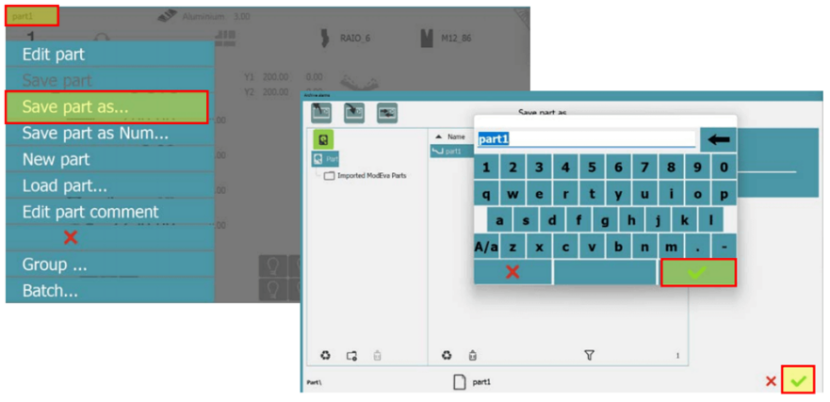

לאחר שנוצר חלק באמצעות VisiTouch לאונליין, ניתן לשמור אותו לשימוש עתידי על CybTouch. נא לפעול כדלקמן.

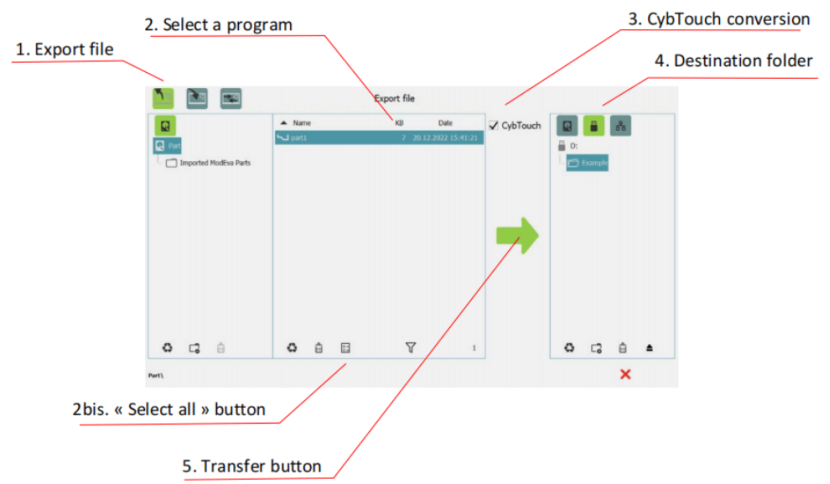

1. צור חלק ושמור אותו.

2. ייצא את החלק שלך על ידי לחיצה על חלק / טען חלק.

3. בחר את התוכנית ו סמן את תיבת הסימון CybTouch כדי להמיר את הקובץ.

טיפים: צור תיקייה בשם "DataCybT" על כרטיס ה-USB שלך ושמור בתיקייה זו את תוכנית החלקים והכלים שלך. בכך, רשימת התוכניות תופיע באופן אוטומטי כאשר תחברו את כרטיס ה-USB לשליטה.

מסקנות

לשליטה מלאה בתכנות של CYBELEC CybTouch 12 יש צורך בהבנה מעמיקה של השלבים המרכזיים ביצירת תוכנית חלקי. עיון בתהליך המתואר יאפשר לכם לעצב ולשדר את פעולות הקיפוף במדויק וביעילות. שלבים מרכזיים אלו כוללים הגדרת הפרמטרים, הזנת הממדים הנדרשים, וסימולציה של התהליך כדי להבטיח דיוק.

כדי לשפר את כישורי התכנות שלכם לרמה הבאה, שקולו לחקור מקורות מידע נוספים או ליצור קשר עם הצוות שלנו לקבלת תמיכה מותאמת אישית. לפרטים נוספים, אנא פנו אלינו או דפפו בתיעוד הרלוונטי שלנו כדי להעמיק את המומחיות שלכם עם CYBELEC CybTouch 12.
