Nel settore della lavorazione dei metalli, caratterizzato da ritmi elevati, precisione ed efficienza operativa costituiscono i pilastri di una produzione di alta qualità. L’ESA S640 si distingue come uno strumento potente per le operazioni di piegatura, e la sua funzione di sequenza grafica di piegatura rappresenta una caratteristica fondamentale che migliora l’accuratezza e la fluidità del flusso di lavoro. Che siate operatori esperti desiderosi di affinare le vostre competenze o principianti alle prese con le capacità di programmazione grafica del dispositivo, questa guida completa vi accompagnerà passo dopo passo attraverso tutti i passaggi essenziali: dalla creazione di un programma grafico fino all’esecuzione dei calcoli automatici e manuali della sequenza di piegatura. Padroneggiando queste tecniche, sarete in grado di ottimizzare i vostri processi di piegatura e ottenere risultati produttivi superiori in modo costante.

Configurazione di un programma grafico sull’ESA S640

L’avvio di un programma grafico sull’ESA S640 è il primo passo per ottenere un controllo preciso su tutte le operazioni di piegatura, gettando le basi per risultati accurati e riproducibili.

Configurazione iniziale dei parametri grafici

Prima di creare un nuovo programma grafico, è fondamentale inserire con precisione tutti i parametri chiave. Iniziare accedendo alla pagina Editor, selezionare [Nuovo programma] e quindi fare clic su [Nuovo grafico] per aprire l’interfaccia di immissione dati generali. Seguire questi passaggi dettagliati per la configurazione dei parametri:

1. Larghezza e spessore del foglio: Individuare i campi di immissione corrispondenti sull’interfaccia, inserire esattamente la larghezza e lo spessore del foglio metallico da piegare e confermare ciascun valore premendo [Ok]. Questo passaggio garantisce che la piegatrice sia tarata per adattarsi al materiale, in conformità alle specifiche operative dell’ESA S640.

2. Resistenza del materiale: Toccare il campo di immissione della resistenza del materiale per inserire i dati pertinenti e confermarli con [Ok]. Questa informazione è fondamentale per il sistema grafico di sequenza di piegatura dell’ESA S640, poiché utilizza tali dati per calcolare automaticamente le impostazioni operative ottimali e migliorare la precisione della piegatura.

3. Selezione degli utensili:

￮ Selezione della matrice e dello stampo: Scorrere la barra degli strumenti per individuare la matrice richiesta dall’elenco e aggiungerla al programma premendo [Inserisci] (nota: la matrice deve essere stata precedentemente disegnata). Se sono disponibili più opzioni di matrice a V, selezionare quella appropriata e impostare l’Orientamento della matrice — 0 per la posizione standard e 1 per una rotazione di 180°.

￮ Configurazione dello stampo: Selezionare lo stampo precedentemente disegnato dall’elenco nella barra degli strumenti e regolare l’Orientamento dello stampo in base alle specifiche esigenze di piegatura del progetto.

Navigazione nella finestra di disegno

Dopo aver completato l’inserimento dei dati generali, verrai indirizzato alla finestra di disegno, dove potrai effettuare regolazioni precise e specifiche per il progetto del tuo disegno di piegatura.

Layout della finestra di disegno

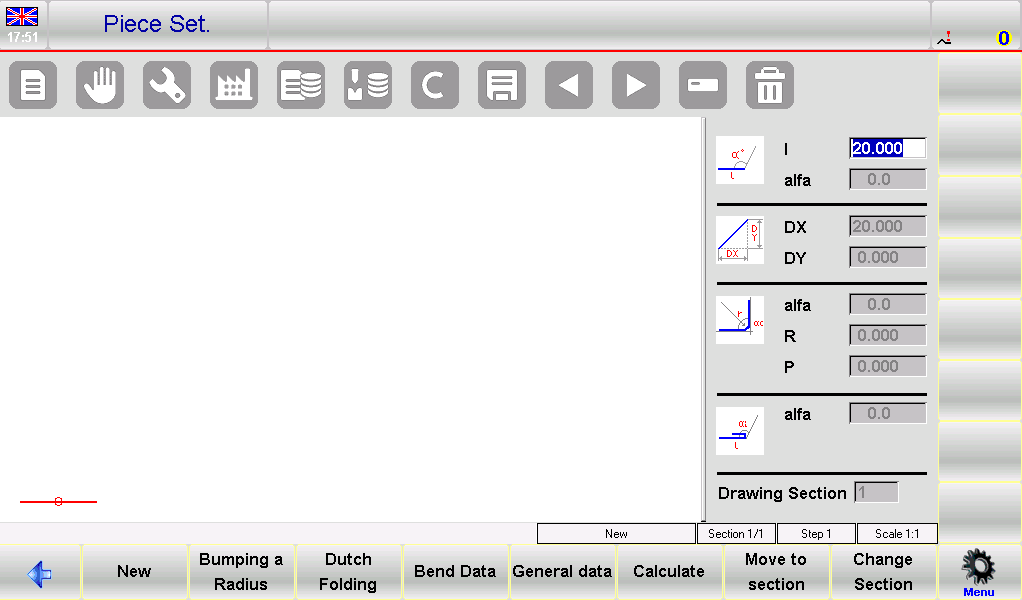

Il lato sinistro dello schermo contiene l'area principale di disegno, mentre il lato destro è suddiviso in quattro pannelli dedicati a diversi tipi di dati di disegno: dati di disegno polare, dati di disegno cartesiano (raramente utilizzati nelle operazioni quotidiane), dati relativi alle pieghe con raggio e dati relativi alle pieghe olandesi (ribattitura).

Regolazioni di segmento e angolo

• Quando si accede per la prima volta alla finestra di disegno, il segmento iniziale appare in rosso con una lunghezza predefinita di 20,0 mm. Toccare il campo "l" per visualizzare la tastiera virtuale, che può essere utilizzata per modificare la lunghezza del segmento in base ai requisiti del progetto.

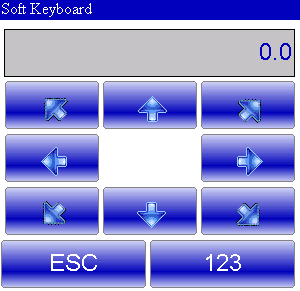

• Dopo aver impostato la lunghezza del segmento, il sistema passa automaticamente al campo "alfa" nel pannello dei dati di disegno polare. Qui è possibile utilizzare la tastiera virtuale per regolare l'angolo di piega: sono disponibili angoli predefiniti (45°, 90°, 135°, 180°, -135°, -90°, -45°) per una selezione rapida, oltre alla possibilità di inserire angoli personalizzati per esigenze di piega altamente specifiche.

• Una volta impostato l'angolo, il sistema torna all'input della lunghezza per il segmento successivo. Utilizzare la tastiera virtuale per impostare la lunghezza e ripetere questo processo per costruire passo dopo passo l'intero design di piegatura.

Utilizzo della sequenza di piegatura e della visualizzazione 3D

Le funzionalità di sequenza di piegatura e visualizzatore 3D dell'ESA S640 offrono una visione d'insieme del processo di piegatura, consentendo un’ispezione accurata e regolazioni precise prima della produzione effettiva:

1. Accesso alla sequenza di piegatura: accedere alla pagina grafica AUTOMATICO, aprire il menu e selezionare 0>> Sequenza di piegatura. È quindi possibile esaminare e verificare ciascuna piegatura nella sequenza per assicurarsi che sia conforme al proprio progetto.

2. Visualizzazione 3D: selezionare 3>> Visualizzatore 3D dal menu per accedere a una prospettiva tridimensionale del design e della sequenza di piegatura. Questa vista immersiva consente controlli dettagliati di ogni componente e di ogni piegatura, rendendo semplice individuare e correggere tempestivamente eventuali problemi.

Calcolo automatico della sequenza di piegatura

La funzione di calcolo automatico della sequenza di piegatura dell'ESA S640 semplifica il processo di pianificazione, riducendo al minimo l'inserimento manuale e aumentando in modo significativo l'efficienza operativa. Imparare a utilizzare questa funzionalità consente di sfruttare appieno le avanzate capacità del dispositivo per ottenere risultati di piegatura ottimali con facilità.

Generazione di sequenze automatiche

Una volta completata l'intera progettazione della piegatura, accedere alla pagina IMPOSTAZIONI PEZZO e premere il pulsante [Calcola] per avviare il calcolo automatico della sequenza. Questa azione apre una finestra di calcolo che visualizza una simulazione completa del pezzo in lavorazione, insieme ai componenti critici dell'attrezzatura, tra cui la piegatrice a cnc, lo stampo superiore, lo stampo inferiore e i fermi.

• Configurazione della simulazione: la finestra di destra nell'interfaccia di simulazione mostra i dati chiave, quali i parametri di ribaltamento, i dettagli di rotazione e il criterio di calcolo selezionato.

• Ricerca della soluzione: Per impostazione predefinita, il sistema privilegia sicurezza e facilità operativa cercando sequenze di piegatura che mantengano la maggior parte del foglio metallico nelle mani dell’operatore per tutta la durata del processo. Per progetti più complessi, è possibile modificare il criterio di calcolo per esplorare tutte le possibili sequenze di piegatura.

• Ottimizzazione: Premere il pulsante [Ottimizza] per avviare una ricerca automatica; il sistema di controllo numerico ESA S640 identificherà quindi la sequenza di piegatura ottimale ed effettuerà aggiustamenti in tempo reale per garantire una movimentazione sicura del materiale durante la produzione.

Simulazione per risultati ottimizzati

Dopo aver determinato la sequenza ottimale, è essenziale simulare l’intero processo di piegatura per assicurare operazioni fluide e prive di errori:

1. Avvio della visualizzazione: Premere il tasto [Simula] per visualizzare il pezzo piano, pronto per la prima operazione di piegatura. La simulazione mostra chiaramente ogni passaggio del processo di piegatura in sequenza.

2. Regolazione in tempo reale della posizione di supporto: utilizzare la funzione [Riposo/Supporto] per impostare le posizioni di supporto del pezzo in lavorazione, garantendo che gli arresti della macchina si attivino soltanto quando è sicuro farlo. Se nella simulazione non vengono rilevati punti di collisione, procedere al passo successivo.

3. Simulazione dell’intera sequenza: premere il tasto funzione [Continua] per eseguire l’intera sequenza di piegatura passo dopo passo. Verificare con attenzione ogni piega per precisione e sicurezza; in caso di problemi riscontrati, premere il tasto [Arresta] per interrompere la simulazione ed effettuare le opportune correzioni.

Calcolo manuale della sequenza di piegatura

Per scenari di piegatura complessi che richiedono un controllo personalizzato, la funzione di calcolo manuale della sequenza di piegatura dell’ESA S640 consente agli operatori di ottimizzare ogni singolo passaggio del processo, garantendo risultati precisi in base alle specifiche esigenze del progetto.

Personalizzazione manuale delle sequenze di piegatura

Iniziare premendo [Calcola] dalla pagina di disegno: ciò apre una finestra di simulazione che mostra il pezzo in lavorazione e tutti i componenti della piegatrice. Da qui è possibile definire manualmente la sequenza di piegatura:

• Premere il tasto [Piega] nelle posizioni desiderate sul pezzo in lavorazione per aggiungere le pieghe; lo stesso tasto può essere utilizzato anche per raddrizzare eventuali pieghe già impostate che necessitano di correzione.

• Utilizzare il tasto [Ruota] per riposizionare il foglio di metallo, regolandone con precisione l’allineamento al fine di garantire un’impostazione perfetta per ciascuna piega.

Una volta definite tutte le pieghe desiderate e le relative posizioni, premere [Ottimizza]. Il sistema di controllo numerico ESA S640 bloccherà quindi la sequenza personalizzata creata ed eseguirà l’operazione.

Gestione di possibili problemi

La configurazione manuale della sequenza di piegatura potrebbe incontrare difficoltà, in particolare se il pezzo in lavorazione progettato presenta intrinseci problemi di fattibilità. Di seguito sono riportati i modi per risolvere i problemi più comuni:

1. Rilevamento collisioni: Se viene rilevata una collisione con qualsiasi componente della macchina, il sistema ne segnala l’evento modificando il colore dell’interfaccia. Ispezionare manualmente i punti di collisione, quindi regolare la sequenza di piegatura o forzare piegature specifiche per individuare un’alternativa sicura ed eseguibile.

2. Risoluzione di collisioni non dannose: Per collisioni minori e non dannose, è possibile regolare manualmente la sequenza passo dopo passo per forzare il completamento dell’intero processo di piegatura fino al raggiungimento di una soluzione funzionante.

3. Simulazione post-regolazione: Eseguire sempre una simulazione della sequenza modificata dopo aver apportato le regolazioni. Questo controllo finale verifica che le modifiche risolvano i problemi e garantisca che la sequenza sia corretta e operativamente sicura.

Grazie alle funzionalità di regolazione manuale dell’ESA S640, gli operatori possono affrontare efficacemente anche i compiti di piegatura più complessi, mantenendo precisione e sicurezza a ogni passo.

Domande frequenti (FAQ)

L’ESA S640 può calcolare automaticamente la sequenza di piegatura per qualsiasi materiale?

Sì. L'ESA S640 è dotato di algoritmi avanzati in grado di calcolare automaticamente la sequenza di piegatura ottimale per un'ampia gamma di materiali metallici. Basta inserire nel sistema il tipo di materiale e lo spessore della lamiera, e verrà generata la sequenza più efficiente per ridurre al minimo gli errori di produzione e accelerare il processo produttivo.

Cosa devo fare se riscontro errori nei calcoli della sequenza di piegatura grafica dell'ESA S640?

In caso di errori di calcolo, iniziare innanzitutto con una verifica accurata di tutti i dati inseriti per individuare eventuali imprecisioni: assicurarsi che le specifiche del materiale, le dimensioni della lamiera e le impostazioni degli utensili siano state inserite correttamente. Se l'errore persiste, consultare la sezione dedicata alla risoluzione dei problemi nel manuale ufficiale dell'ESA S640 oppure contattare il team di assistenza tecnica per ricevere supporto professionale. Inoltre, si raccomanda vivamente di aggiornare regolarmente il software del sistema per garantire prestazioni operative ottimali e prevenire errori legati al software.

Conclusione

Padroneggiare la funzione di sequenza di piegatura grafica dell'ESA S640 dipende da una conoscenza approfondita delle sue caratteristiche di programmazione grafica e dall’uso competente sia degli strumenti automatici che di quelli manuali per il calcolo della sequenza di piegatura. Seguendo le linee guida passo-passo illustrate in questa guida e familiarizzando con le funzionalità fondamentali del dispositivo, è possibile migliorare drasticamente l’efficienza e la precisione delle operazioni di piegatura su metalli.

Se avete domande su come ottimizzare l’ESA S640 per le vostre specifiche esigenze produttive o necessitate di ulteriore assistenza personalizzata, non esitate a contattare il nostro team professionale per ricevere consulenza specializzata. Potete inoltre consultare la nostra altra documentazione tecnica per scoprire ulteriori suggerimenti e approfondimenti volti a massimizzare le prestazioni del vostro ESA S640 e degli altri macchinari JUGAO.
