Kode Alarm CNC Press Brake sering muncul secara tiba-tiba, menghentikan jalur produksi secara mendadak dan membuat operator kebingungan dalam mengambil tindakan segera. Saya telah menyaksikan banyak keterlambatan produksi yang sebenarnya dapat dihindari, yang disebabkan semata-mata oleh kurangnya pemahaman yang memadai terhadap pesan-pesan alarm ini. Jika Anda kesulitan memahami makna kode-kode tersebut, panduan komprehensif ini akan memberikan arahan yang jelas. Panduan ini akan memandu Anda langkah demi langkah dalam menguraikan kode-kode tersebut, mengidentifikasi apakah gangguan berasal dari sistem kelistrikan, hidrolik, atau mekanis, serta menanggapi masalah tersebut secara aman dan efisien. Begitu Anda memahami logika bawaan sistem alarm CNC, proses pelacakan masalah menjadi lebih sistematis dan jauh lebih rendah stres—mengubah apa yang dulu merupakan proses rumit (JUGAO) menjadi proses yang terstruktur dengan baik.
Apa Itu Kode Alarm CNC Press Brake?
Kode Alarm CNC Press Brake adalah pemberitahuan kesalahan otomatis yang dihasilkan dan ditampilkan oleh pengendali mesin, seperti sistem Delem, ESA, atau Cybelec. Tujuan utamanya adalah melindungi press brake itu sendiri, komponen perkakasnya, serta operator di lokasi dari kemungkinan kerusakan atau bahaya.
Berdasarkan pengalaman praktis, kode-kode alarm ini dapat dikategorikan ke dalam tiga jenis utama:
• Alarm sistem kelistrikan
• Alarm tekanan hidrolik
• Alarm posisi sumbu atau backgauge
Setiap kode bukanlah nilai numerik acak; kode tersebut mewakili logika perlindungan keselamatan tertentu. Memahami logika ini merupakan langkah dasar dalam proses perbaikan gangguan yang efektif.
Cara Membaca Kode Alarm CNC Press Brake pada Pengendali Delem atau ESA
Meskipun berbagai sistem CNC memiliki format tampilan alarm yang berbeda-beda, proses dasar dalam mengartikan kode-kode tersebut secara umum bersifat konsisten.
Langkah 1: Catat secara tepat pesan alarm dan nomor kode
Langkah pertama yang sangat penting dan selalu saya rekomendasikan adalah mencatat secara tertulis seluruh pesan alarm, termasuk kode numerik spesifiknya. Contoh pesan semacam itu antara lain:
• "Kesalahan Pelacakan Y1"
• "Tekanan Hidrolik Terlalu Rendah"
• "Penyimpangan Posisi Sumbu-X Backgauge"
Jangan pernah mengandalkan ingatan untuk informasi ini—perbedaan kecil pun pada angka kode dapat menunjukkan kerusakan yang sama sekali berbeda.
Langkah 2: Mengakses Catatan Riwayat Alarm CNC
Sebagian besar sistem press brake CNC modern menyimpan riwayat terperinci dari semua kejadian alarm. Akseslah antarmuka diagnostik sistem dan tinjau detail penting seperti:
• Waktu tepat saat alarm dipicu
• Apakah alarm tersebut terjadi berulang kali
• Apakah alarm muncul bersamaan dengan operasi mesin tertentu
Informasi ini sangat penting untuk menentukan apakah masalah tersebut merupakan gangguan sesekali atau kegagalan sistemik yang terus-menerus.
Langkah 3: Klasifikasikan Modul Sistem yang Sesuai
Saya merekomendasikan mengkategorikan Kode Alarm CNC Press Brake berdasarkan modul fungsional mesin, yang meliputi:
• Alarm pengendali sumbu (sumbu Y1, Y2, X, R, Z)
• Alarm sistem hidrolik
• Alarm sirkuit keselamatan
• Alarm komunikasi atau encoder
Setelah modul teridentifikasi, Anda dapat segera mempersempit ruang lingkup pemeriksaan dan pemecahan masalah.
Kode Alarm CNC Press Brake Umum dan Penyebab Utamanya
Mengenal kode alarm paling umum beserta pemicunya dapat menghemat banyak waktu dalam skenario produksi nyata, sehingga proses pemecahan masalah menjadi lebih efisien.
Peringatan Kesalahan Pelacakan Sumbu-Y
Peringatan ini paling umum menunjukkan kegagalan sinkronisasi antara silinder hidrolik Y1 dan Y2 pada mesin bending pres.
Faktor-faktor potensial yang berkontribusi meliputi:
• Gangguan sinyal pada skala linear
• Kerusakan katup servo
• Pasokan tekanan hidrolik yang tidak stabil
• Koneksi encoder yang longgar
Pendekatan pemecahan masalah standar saya untuk peringatan ini dimulai dengan memverifikasi stabilitas tekanan hidrolik, diikuti dengan memeriksa sinyal umpan balik yang dikirimkan oleh encoder linear.
Peringatan Tekanan Hidrolik Rendah
Ini merupakan salah satu kode peringatan CNC mesin bending pres yang paling sering ditemui dalam produksi harian.
Penyebab akar umum adalah:
• Tingkat minyak hidrolik tidak mencukupi
• Filter minyak hidrolik tersumbat
• Kerusakan pada pompa hidrolik
• Suhu minyak hidrolik terlalu tinggi
Sebelum menyimpulkan bahwa pompa hidrolik mengalami kerusakan, saya selalu terlebih dahulu memeriksa tingkat minyak dan kondisi filter minyak. Dalam banyak kasus, masalah ini hanya disebabkan oleh pengabaian perawatan rutin.

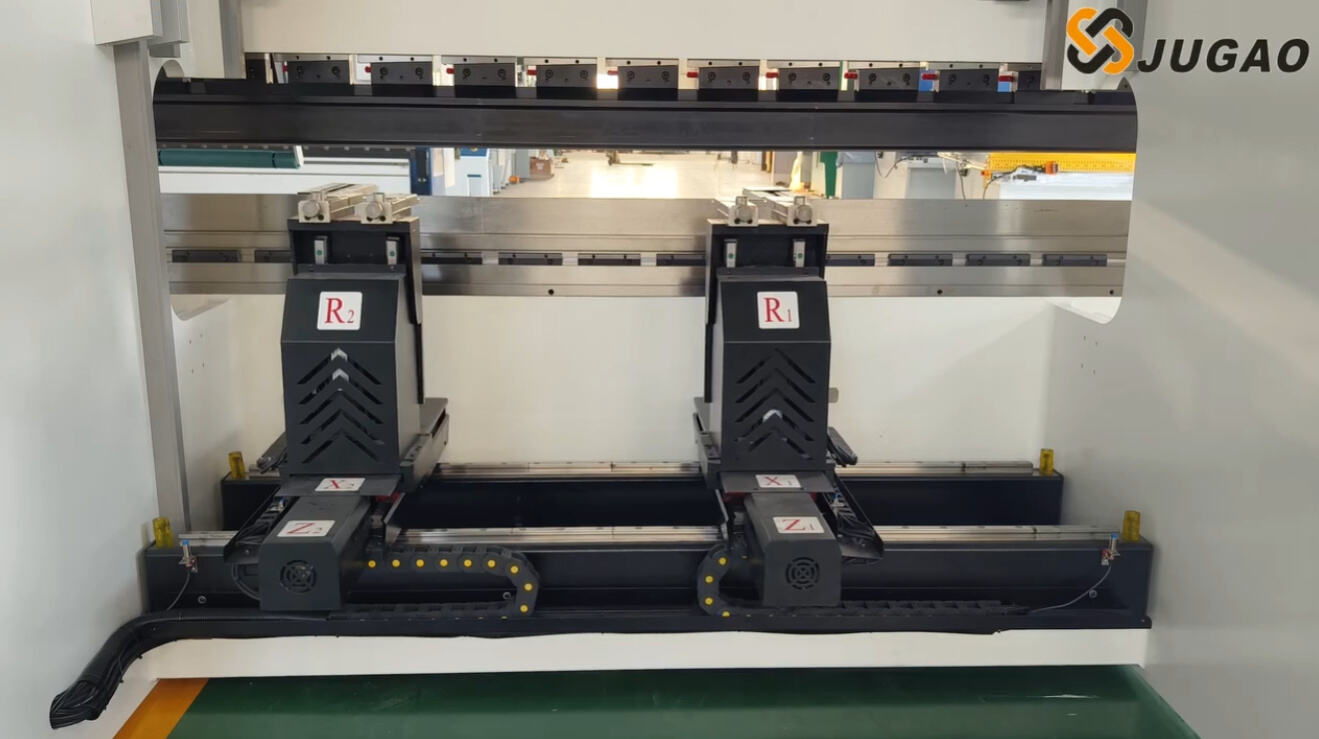

Deviasi Posisi Backgauge (Alarm Sumbu-X)
Sistem CNC akan memicu alarm ini ketika backgauge gagal mencapai posisi yang diprogram ke dalam sistem.
Penyebab khas untuk deviasi ini meliputi:
• Kontaminasi pada ball screw
• Kelebihan beban pada driver servo
• Hambatan mekanis pada jalur pergerakan
• Kalibrasi parameter sistem yang tidak akurat
Dalam kasus-kasus semacam ini, saya merekomendasikan menggerakkan sumbu secara manual dengan kecepatan rendah untuk memeriksa adanya hambatan abnormal selama pergerakannya.
Protokol Pemecahan Masalah Langkah demi Langkah untuk Kode Alarm CNC Press Brake
Alih-alih bereaksi terhadap alarm dengan panik atau tindakan impulsif, mengikuti proses pemecahan masalah yang terstruktur dan sistematis merupakan kunci penyelesaian yang efektif.

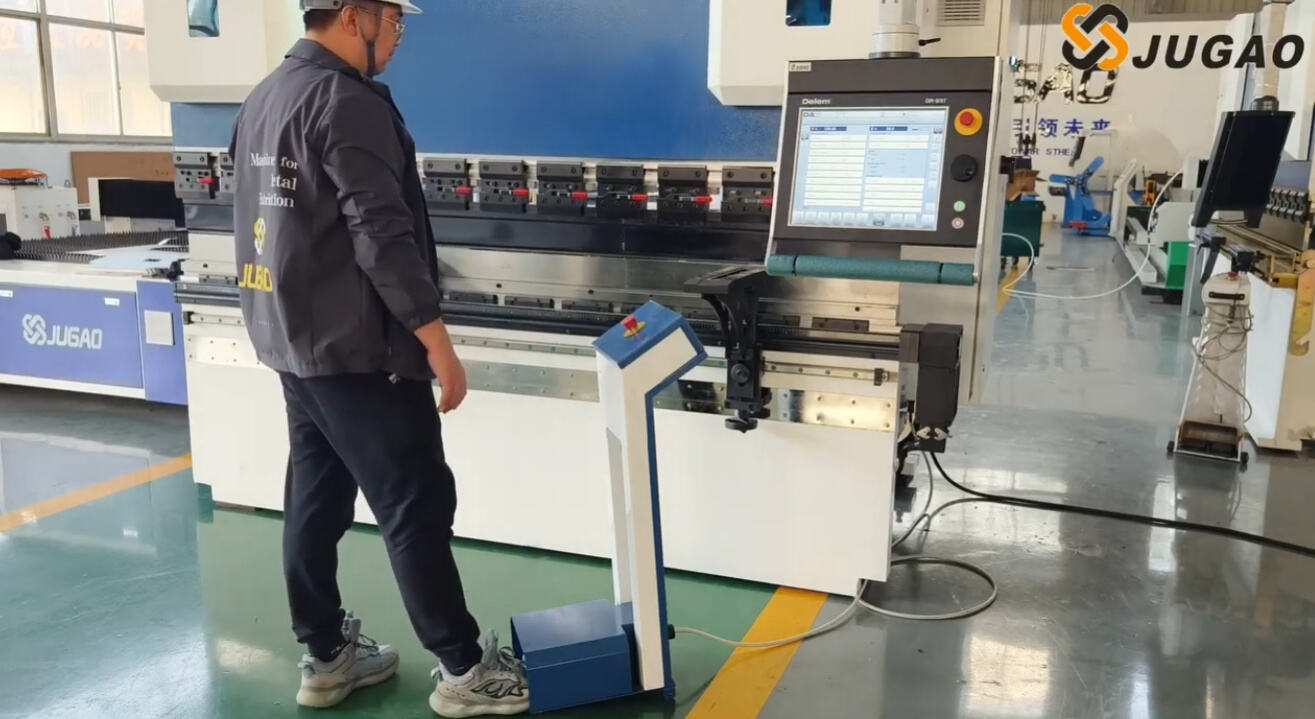

Langkah 1: Hentikan Operasi Mesin dengan Cara yang Aman
Sebelum melakukan pemeriksaan atau pekerjaan pemecahan masalah apa pun, pastikan selalu bahwa mesin dimatikan sepenuhnya sesuai dengan prosedur operasi yang aman. Keselamatan merupakan prioritas utama dalam semua kegiatan perawatan.
Langkah 2: Periksa Faktor Pemicu Eksternal dan Sederhana
Saya mulai dengan memeriksa komponen eksternal dan paling sederhana yang berpotensi memicu alarm, antara lain:
• Tombol berhenti darurat (untuk aktivasi tidak disengaja)
• Tirai cahaya keselamatan (untuk penyumbatan atau kerusakan)
• Pemutus sirkuit di dalam kabinet listrik (untuk trip)
• Indikator level oli hidrolik (untuk level rendah)
Sejumlah besar alarm ternyata dipicu oleh gangguan pada rangkaian keselamatan, bukan oleh kegagalan mekanis atau hidrolik utama.
Langkah 3: Periksa Semua Titik Sambungan Listrik
Kabel yang longgar merupakan penyebab utama munculnya kode alarm intermiten. Saya fokus memeriksa titik sambungan kritis berikut:
• Konektor penggerak servo
• Kabel encoder dan sambungannya
• Blok terminal listrik
Getaran mesin yang terus-menerus seiring waktu dapat menyebabkan koneksi-koneksi ini menjadi kendur, sehingga menimbulkan gangguan sinyal dan alarm.
Langkah 4: Konfirmasi Stabilitas Sistem Hidrolik
Dengan menggunakan manometer bawaan, verifikasi apakah sistem hidrolik mampu mencapai tekanan operasi nominalnya. Jika tekanan tidak memadai, periksa komponen-komponen berikut:
• Kondisi kerja pompa hidrolik
• Pengaturan kalibrasi katup pengaman
• Adanya kontaminan dalam minyak hidrolik

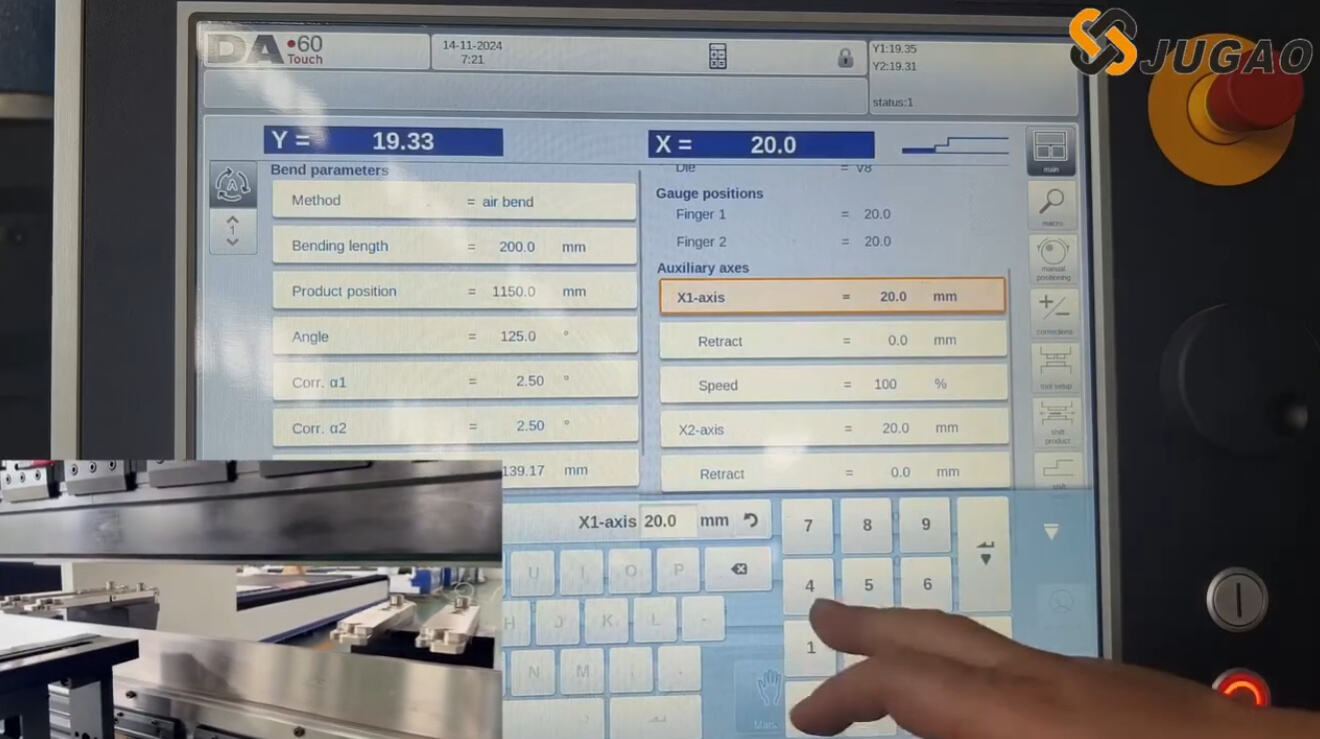

Langkah 5: Lakukan Tinjauan Menyeluruh terhadap Parameter CNC
Penyesuaian parameter sistem CNC yang tidak tepat merupakan penyebab umum munculnya alarm yang terus-menerus dan berulang. Bila diperlukan, bandingkan pengaturan parameter saat ini dengan parameter kalibrasi pabrik asli yang disediakan oleh produsen.
Langkah Efektif untuk Mencegah Kode Alarm CNC Press Brake yang Sering Muncul
Pemeliharaan preventif selalu lebih hemat biaya dan efisien dibandingkan perbaikan reaktif, dan hal ini berlaku pula untuk mengurangi kejadian alarm CNC pada mesin press brake.
Terapkan Pemeliharaan Preventif Secara Berkala
Inspeksi rutin dan pemeliharaan terjadwal secara langsung mengurangi frekuensi munculnya kode alarm. Saya merekomendasikan tugas-tugas pemeliharaan utama berikut:
• Pembersihan berkala skala linear untuk mencegah kontaminasi
• Pelumasan tepat waktu pada sekrup bola backgauge
• Penggantian berkala filter oli hidrolik
• Inspeksi rutin kipas pendingin untuk memastikan operasional yang baik
Jaga Kebersihan dan Ventilasi Kabinet Listrik
Akumulasi debu di dalam kabinet listrik dapat menyebabkan komponen kepanasan dan gangguan sinyal listrik—keduanya merupakan pemicu utama munculnya kode alarm. Memastikan ventilasi yang memadai tidak hanya mengurangi kejadian alarm, tetapi juga memperpanjang masa pakai komponen kritis seperti driver servo.
Latih operator dalam memahami logika dasar kode alarm
Penting untuk melatih operator di lokasi agar mampu mengenali dan membedakan berbagai jenis kode alarm, termasuk:
• Alarm sinkronisasi sumbu
• Alarm kunci pengaman (safety interlock)
• Alarm peringatan tekanan hidrolik
Pemahaman dasar tentang logika alarm mencegah kepanikan yang tidak perlu saat terjadi alarm serta mengurangi waktu henti tak terjadwal dengan memungkinkan operator mengambil tindakan awal yang tepat.
Pertanyaan yang Sering Diajukan (FAQ)
Apa tindakan segera ketika muncul Kode Alarm CNC Press Brake?
Pertama-tama, hentikan mesin secara aman, lalu catat secara tepat pesan alarm dan nomor kodenya, serta identifikasi modul sistem yang sesuai dengan alarm tersebut sebelum mengambil langkah-langkah pemecahan masalah lebih lanjut.
Apakah memungkinkan untuk me-reset Kode Alarm CNC Press Brake tanpa menyelesaikan masalah mendasar yang menyebabkannya?
Meskipun beberapa kode alarm dapat dihapus sementara dengan me-reset sistem, alarm tersebut pasti akan muncul kembali jika penyebab utamanya tidak ditangani. Saya selalu menyarankan melakukan diagnosis menyeluruh untuk mengatasi kesalahan mendasar sebelum me-reset alarm.
Apakah kode alarm CNC Press Brake berbeda antara sistem Delem dan ESA?
Ya, kedua sistem tersebut berbeda dalam hal penomoran kode alarm serta antarmuka pengguna untuk menampilkan alarm. Namun, logika inti di balik pengendalian sumbu, tekanan hidrolik, dan alarm sirkuit keselamatan pada dasarnya sama di kedua sistem tersebut.
Strategi apa saja yang dapat mengurangi frekuensi kemunculan kode alarm CNC?
Penerapan pemeliharaan preventif secara rutin, memastikan pelumasan komponen mekanis yang tepat dan tepat waktu, menjaga stabilitas tekanan sistem hidrolik, serta menjaga kebersihan sistem kelistrikan dan bebas dari debu merupakan strategi paling efektif untuk secara signifikan mengurangi frekuensi kemunculan kode alarm CNC.
Kesimpulan
Memahami Kode Alarm CNC Press Brake bukanlah tentang menghafal daftar angka acak—melainkan tentang memahami logika sistem mendasar yang diwakili oleh setiap kode tersebut. Berdasarkan pengalaman praktis, sebagian besar kode alarm merupakan sinyal peringatan dini terhadap kemungkinan masalah, bukan indikator kegagalan mesin yang bersifat bencana dan tidak dapat diperbaiki.
Dengan mengikuti proses pemecahan masalah yang terstruktur—mencatat secara tepat kode dan pesan yang muncul, mengidentifikasi modul sistem yang sesuai, serta melakukan pemeriksaan secara sistematis—Anda dapat menyelesaikan masalah terkait alarm dengan cepat dan aman, sehingga meminimalkan waktu henti produksi.
Jika Anda mengalami kode alarm CNC yang terus-menerus muncul dan tidak dapat diatasi melalui pemecahan masalah dasar, atau jika Anda memerlukan dukungan teknis profesional, kami merekomendasikan untuk menghubungi tim rekayasa khusus. Diagnosis profesional yang akurat dan pemeliharaan preventif yang konsisten tidak hanya akan mengurangi waktu henti produksi tak terjadwal, tetapi juga melindungi akurasi operasional jangka panjang serta keandalan peralatan press brake Anda.
