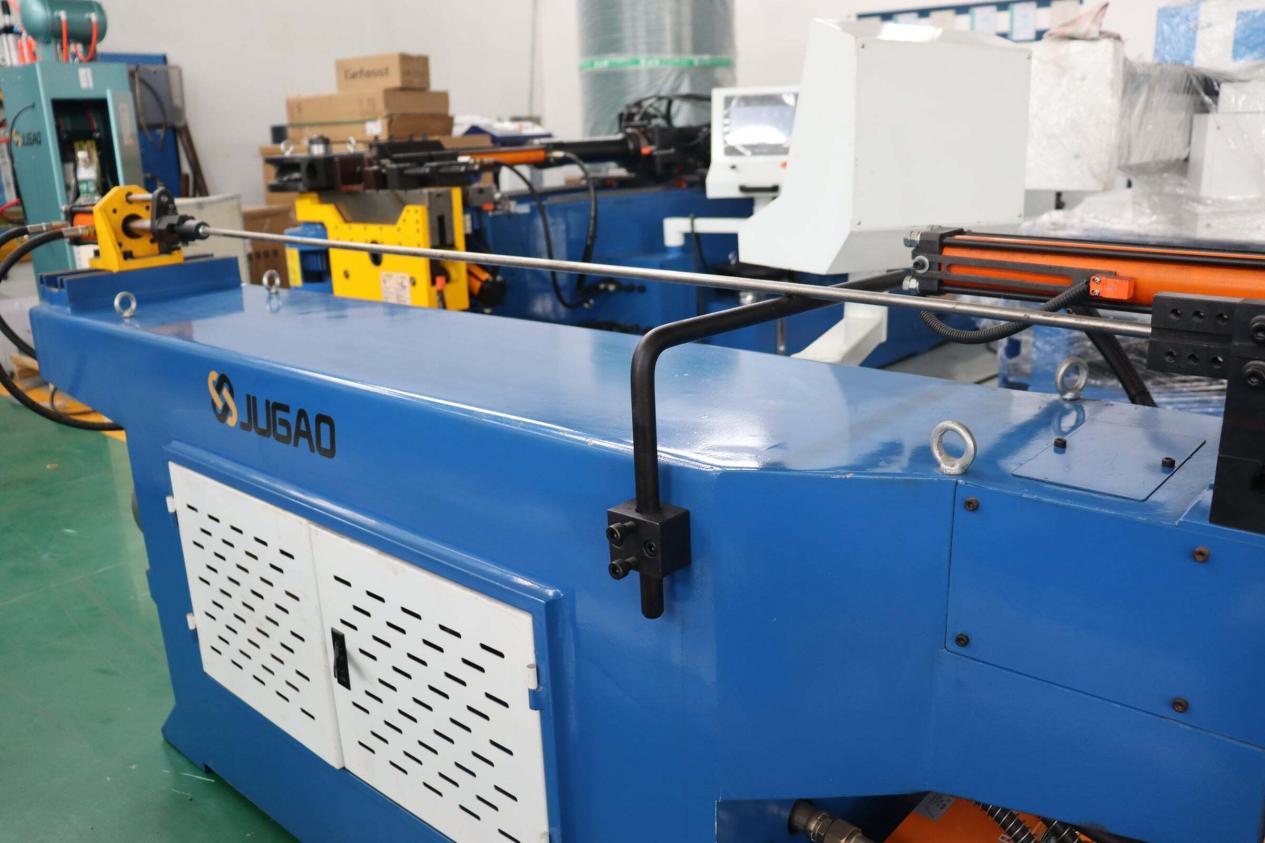

पाइप बेंडिंग मशीन

जब कोई पाइप बेंडिंग मशीन खराब हो जाती है, तो सबसे अधिक नाराज़ करने वाला हिस्सा समस्या खुद नहीं होती, बल्कि इस बात का अहसास न होना होता है कि ट्राउबलशूटिंग कहाँ से शुरू करनी चाहिए। प्रोग्राम में कोई बदलाव नहीं किया गया है, मॉल्ड को भी नहीं बदला गया है, फिर भी मोड़े गए पाइप का कोण गलत ही रहता है। नीचे, हम समस्या को प्रणालीवार विभाजित करेंगे और संभावित कारणों तथा ट्राउबलशूटिंग के तरीकों की सूची देंगे।

प्रथम: यांत्रिक सटीकता के पहलू

**गाइड रेल और लीड स्क्रू का क्षरण**

रैखिक गाइड रेल और बॉल स्क्रू फीडिंग की सटीकता सुनिश्चित करने के लिए मूलभूत घटक हैं। समय के साथ, गाइड रेल की सतहें क्षरित हो जाती हैं और लीड स्क्रू नट में अंतराल विकसित हो जाते हैं। असटीक फीडिंग लंबाई के कारण बेंडिंग की स्थिति विचलित हो जाती है, जिससे स्वतः ही कोण केंद्र से विचलित हो जाता है।

**निरीक्षण विधि:**

फीडिंग शाफ्ट की वास्तविक गति दूरी को मापने के लिए डायल सूचक का उपयोग करें और जाँचें कि वह प्रणाली प्रदर्शन मान के साथ मेल खाती है या नहीं। यदि विचलन अनुमत सीमा से अधिक है, तो लीड स्क्रू प्रीलोड को समायोजित करने की आवश्यकता है या घिसे हुए घटकों को बदलने की आवश्यकता है।

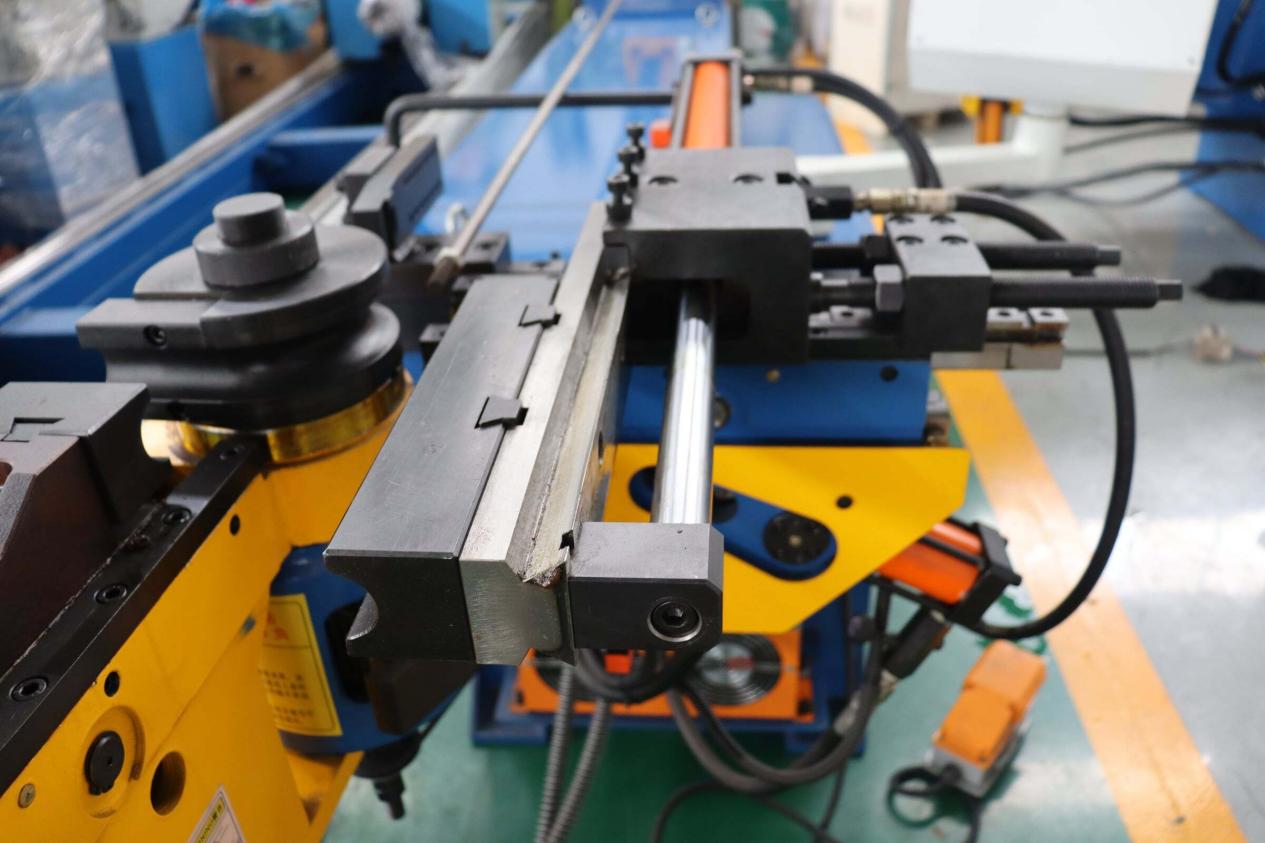

**बेंडिंग आर्म स्पिंडल खाली स्थान**

घिसे हुए बेयरिंग या बेंडिंग आर्म स्पिंडल पर ढीला लॉकिंग नट बेंडिंग के दौरान बेंडिंग आर्म में हल्का हिलना पैदा कर सकता है। कार्यक्रम-निर्धारित कोण तक पहुँच जा सकता है, लेकिन बेंडिंग आर्म की वास्तविक स्थिति केंद्र से विचलित हो सकती है।

निरीक्षण विधि: मशीन को रोककर, बेंडिंग आर्म को हाथ से धकेलकर कोई स्पष्ट अक्षीय या त्रिज्या खाली स्थान महसूस करें। यदि खाली स्थान मौजूद है, तो बेयरिंग प्रीलोड को समायोजित करने या बेयरिंग को बदलने की आवश्यकता है।

द्वितीय। नियंत्रण प्रणाली के पहलू

एन्कोडर प्रतिक्रिया विचलन

यदि कोण एन्कोडर को ढीले तरीके से स्थापित किया गया है या संकेत में हस्तक्षेप हुआ है, तो प्रणाली द्वारा प्राप्त कोण प्रतिक्रिया वास्तविक कोण के अनुरूप नहीं होगी। कार्यक्रम ९० डिग्री का वक्र दिखा सकता है, लेकिन वास्तविक कोण केवल ८९.५ डिग्री हो सकता है।

जाँच विधि: ट्यूब को किसी कोण पर मोड़ें, कोण मीटर का उपयोग करके वास्तविक कोण को मापें और इसे प्रणाली प्रदर्शन के साथ तुलना करें। यदि विचलन अनुमत सीमा से अधिक है, तो जाँचें कि क्या एन्कोडर का यांत्रिक संबंध सुदृढ़ है और क्या संकेत केबल की शील्डिंग दुर्बल है।

सर्वो प्रणाली पैरामीटर अमेल

यदि सर्वो ड्राइवर का लाभ, त्वरण/मंदन समय और अन्य पैरामीटर गलत तरीके से सेट किए गए हैं, तो बेंडिंग भुजा अपनी वांछित स्थिति तक पहुँचने पर अतिप्रसारित हो सकती है या पूर्व-निर्धारित समय पर ही रुक सकती है, जिससे कोण विचलन उत्पन्न होता है।

जाँच विधि: जब बेंडिंग भुजा अपनी वांछित स्थिति तक पहुँचती है, तो उसकी गति का अवलोकन करें—क्या यह चिकनी रोक है या कोई स्पष्ट कंपन या प्रतिक्षेप है? यदि कोई असामान्यता है, तो सर्वो पैरामीटर को पुनः समायोजित करने की आवश्यकता है।

III. हाइड्रॉलिक प्रणाली की समस्याएँ

**अस्थिर दबाव**

हाइड्रॉलिक प्रणाली का दबाव उतार-चढ़ाव दिखाता है, जिससे बेंडिंग बल में असंगति आती है। एक ही प्रक्रिया के लिए, उच्च दबाव से अधिक पूर्ण बेंड बनता है, जबकि कम दबाव से कम गहराई का बेंड बनता है।

**निरीक्षण विधि:**

बेंडिंग प्रक्रिया के दौरान दबाव गेज के पाठ्यांक को देखें ताकि पता चल सके कि क्या यह स्थिर रहता है। यदि उतार-चढ़ाव महत्वपूर्ण है, तो हाइड्रॉलिक तेल का स्तर, तेल की गुणवत्ता, रिलीफ वाल्व की स्थिति और ऑयल पंप के कार्य की जाँच करें।

**सिलेंडर में आंतरिक रिसाव**

पहने हुए सिलेंडर सील्स के कारण उच्च दबाव वाला तेल पिस्टन के एक ओर से दूसरी ओर रिस जाता है, जिससे बेंडिंग भुजा तक पर्याप्त धक्का नहीं पहुँच पाता है। अपर्याप्त बेंडिंग बल स्वतः ही कम बेंडिंग कोण का कारण बनता है।

**निरीक्षण विधि:**

आवश्यक स्थिति तक बेंड करने के बाद दबाव बनाए रखें और यह देखें कि क्या कोण धीरे-धीरे वापस घटने लगता है। यदि वापसी महत्वपूर्ण है और यह सामग्री की प्रत्यास्थता से संबंधित नहीं है, तो यह सिलेंडर में आंतरिक रिसाव का संकेत हो सकता है।

IV. डाई से संबंधित समस्याएँ

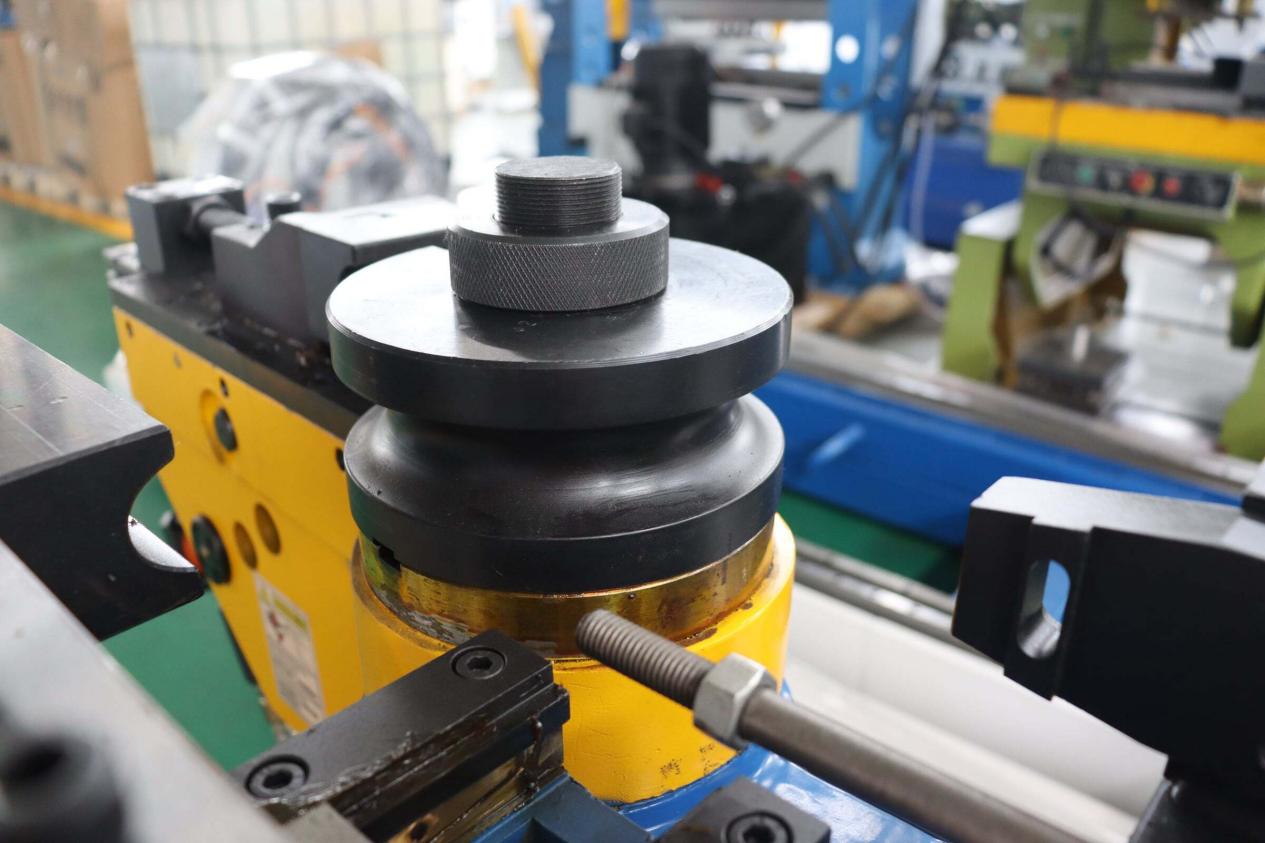

**बेंडिंग डाई का क्षरण**

लंबे समय तक उपयोग करने के बाद, बेंडिंग डाई के ग्रूव्स का क्षरण हो जाता है, जिससे ट्यूब डाई के अंदर ठीक से फिट नहीं हो पाती। इसके परिणामस्वरूप बेंडिंग के दौरान ट्यूब का फिसलना और कोणों का अस्थिर होना होता है।

**निरीक्षण विधि:**

बेंडिंग डाई के ग्रूव्स की कार्य करने वाली सतह पर स्पष्ट चमकदार निशान या क्षरण ग्रूव्स की जाँच करें। यदि ऐसे निशान मौजूद हैं, तो उसकी मरम्मत या प्रतिस्थापन की आवश्यकता होगी।

**मैंड्रेल स्थिति विचलन**

मैंड्रेल का विस्तार अशुद्ध है—या तो बहुत आगे है या बहुत पीछे। गलत समर्थन स्थिति ट्यूब की विकृति की स्थिति को बदल देती है और कोण विचलन का कारण बनती है।

**निरीक्षण विधि:**

जाँच करें कि मैंड्रेल का विस्तार निर्दिष्ट सीमा के भीतर है या नहीं। विनिर्देश या डाई में प्रत्येक परिवर्तन के बाद मैंड्रेल की स्थिति की पुनः पुष्टि करें।

वी. सुझाए गए समस्या-निवारण क्रम

जाँच करने में सबसे आसान बिंदु से शुरू करें: सबसे पहले जाँचें कि क्या फॉर्म ठीक से स्थापित है और मैंड्रेल सही स्थिति में है—यह सबसे सरल कदम है और इसमें केवल कुछ मिनट का समय लगता है।

फिर जाँचें कि हाइड्रॉलिक प्रणाली का दबाव स्थिर है और तेल का स्तर सामान्य है। अगला, एक कोण मापक यंत्र का उपयोग करके यह सुनिश्चित करें कि वास्तविक बेंडिंग कोण प्रणाली के प्रदर्शित मान से मेल खाता है।

यदि उपरोक्त सभी सामान्य हैं, तो यांत्रिक खाली स्थान और सर्वो पैरामीटर पर विचार करें। ये दोनों यांत्रिक विघटन और पैरामीटर समायोजन को शामिल करते हैं, जिसके लिए अधिक विशिष्ट कर्मचारियों की आवश्यकता होती है।

छठा। एक सटीक मानक की स्थापना

प्रत्येक बार योग्य पाइप बेंडिंग पैरामीटर सफलतापूर्वक स्थापित करने के बाद, निम्नलिखित डेटा को रिकॉर्ड करें: पाइप विनिर्देश (सामग्री, बाहरी व्यास, दीवार की मोटाई), बेंडिंग त्रिज्या, सेट कोण, स्प्रिंगबैक क्षतिपूर्ति मान, बेंडिंग गति और क्लैंपिंग दबाव। अगली बार जब आप समान विनिर्देशों के साथ पाइप बनाएँगे, तो इन्हीं पैरामीटर का सीधे उपयोग करें, जिससे बार-बार परीक्षण और त्रुटि के लिए बहुत समय बच जाएगा।

यदि आप सटीकता में क्रमिक परिवर्तन देखते हैं, तो रखरखाव रिकॉर्ड की जाँच करें ताकि पता चल सके कि कौन सा घटक प्रतिस्थापित करने की आवश्यकता है।

जब आप सटीकता से संबंधित समस्याओं का सामना करते हैं, तो आप अपनी जांच आमतौर पर कहाँ से शुरू करते हैं? कृपया अपने विचार साझा करने में संकोच न करें।
