पाइप बेंडिंग मशीन

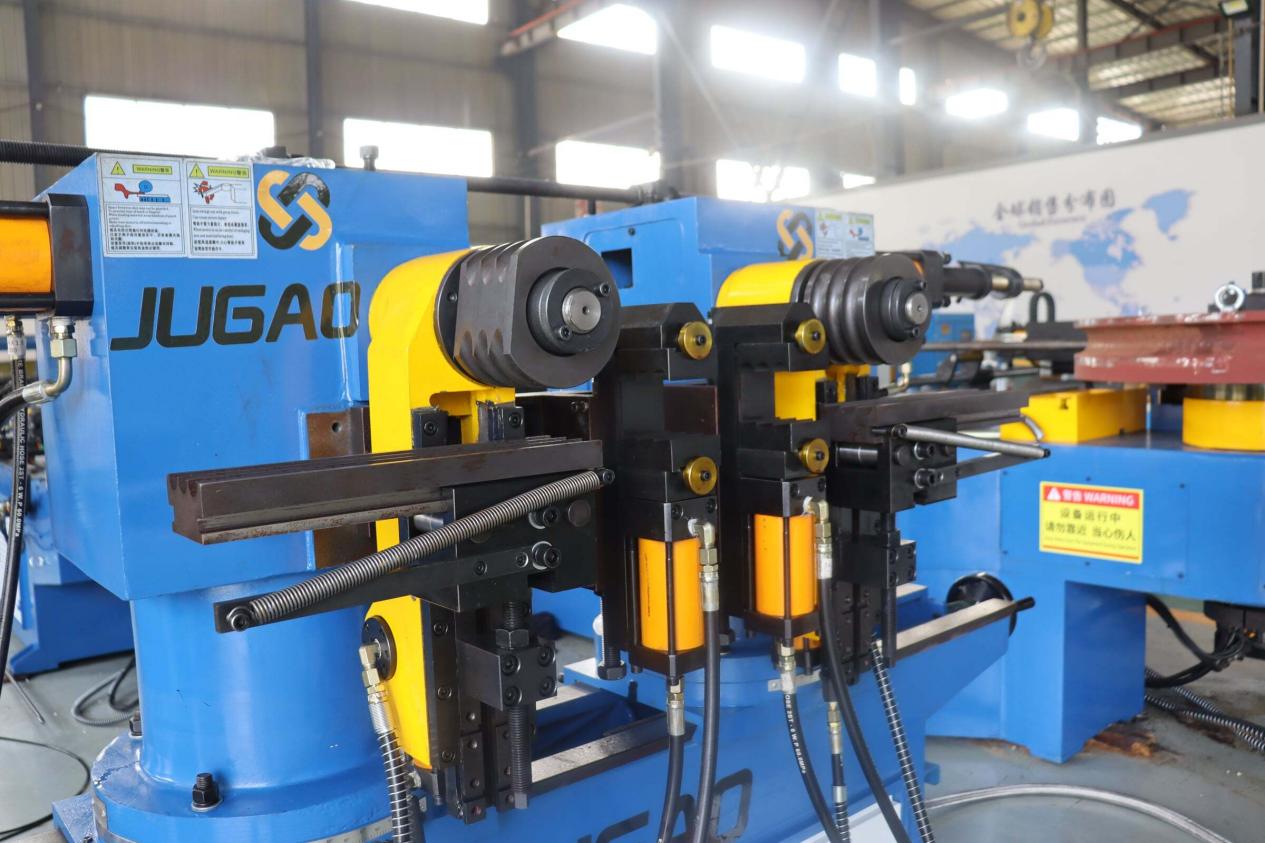

जो भी व्यक्ति पाइप बेंडिंग मशीनों के साथ काम करता है, उसे पता होता है कि सीएनसी मॉडलों की सबसे बड़ी समस्या सर्वो मोटर अलार्म होती है। स्क्रीन पर कोडों की एक श्रृंखला का अर्थ है कि मशीन पूरी तरह से बंद हो गई है, जिससे पूरी परियोजना में देरी हो जाती है। यह डरावना लगता है, लेकिन वास्तव में यह कुछ ही मुद्दों तक सीमित है—यांत्रिक भार, विद्युत वायरिंग और पैरामीटर सेटिंग्स। नीचे, मैंने वर्षों के अपने अनुभव को संकलित किया है, जिसमें प्रत्येक अलार्म प्रकार की व्याख्या क्रम से की गई है।

चरण 1: जब कोई अलार्म होता है, तो कोड को लिख लें।

अलार्म कोड उपकरण का चिकित्सा रेकॉर्ड होते हैं; उन्हें गलत तरीके से लिखना गलत दवा लिखने के समान है। किसी भी प्रणाली ब्रांड के बावजूद, तुरंत स्क्रीन पर पूर्ण अलार्म कोड, दोष का विवरण और घटना के समय की संचालन स्थितियाँ लिख लें—उदाहरण के लिए, कौन सी पाइप मोड़ी जा रही है, उसका क्या पदार्थ है, और किस गति से काम किया जा रहा है।

फानुक आमतौर पर सर्वो अतिभार के लिए "SRVO-414" की रिपोर्ट करता है; सिमेंस अक्सर कंटूर मॉनिटरिंग के लिए "25201" की रिपोर्ट करता है; मित्सुबिशी के कोड जैसे "AL.E6" और "AL.16" होते हैं। कोड लिखने के बाद, मैनुअल देखें या ऑनलाइन खोज करें; कई दोष के कारण सीधे पहचाने जा सकते हैं।

चरण 2: ओवरलोड अलार्म (सबसे आम, जो 60-70% मामलों के लिए ज़िम्मेदार है)

यदि मोटर की सतह अत्यधिक गर्म है और ड्राइवर में "OL" या "AL.50" जैसे कोड प्रदर्शित हो रहे हैं, तो यह लगभग निश्चित रूप से अतिभार है।

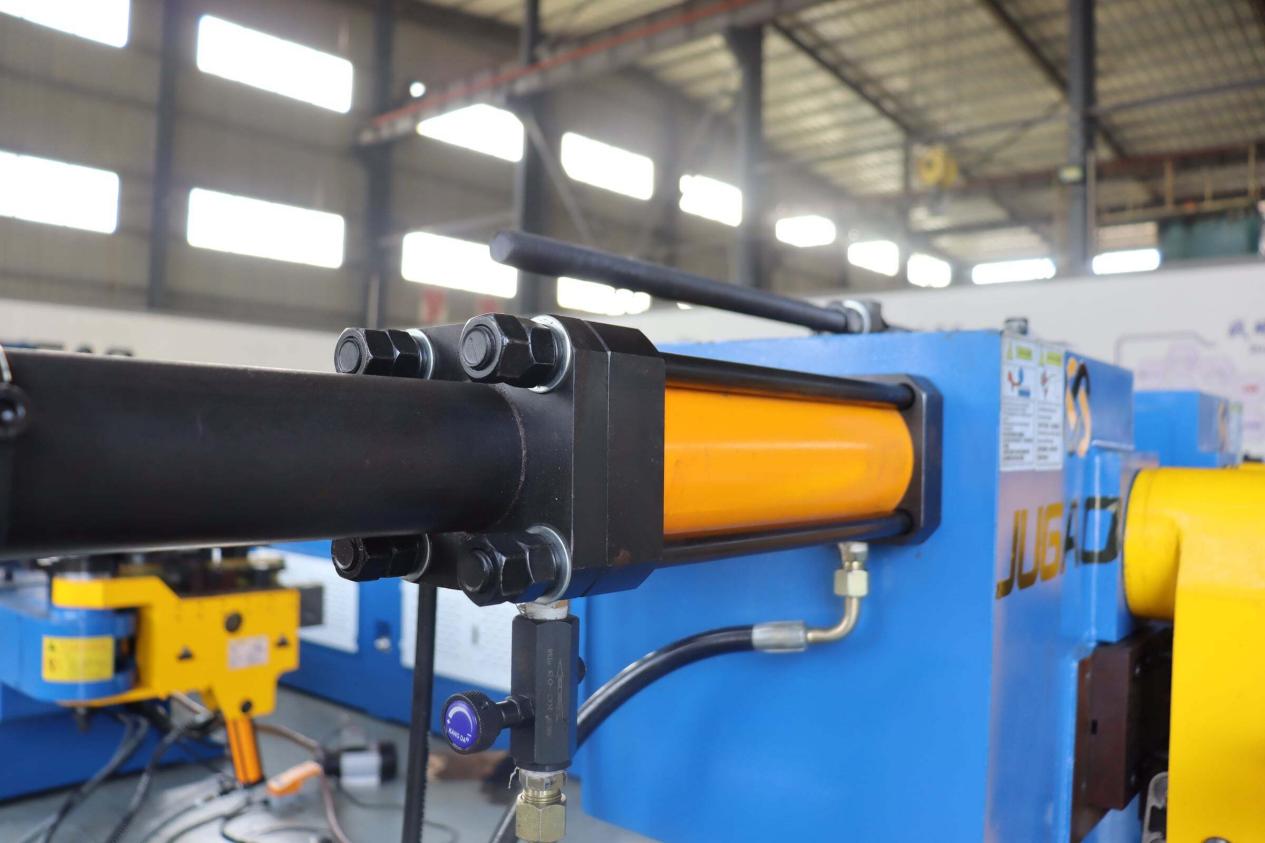

कारण मुख्य रूप से यांत्रिक है: गाइड रेल का अपर्याप्त स्नेहन, फंसा हुआ लीड स्क्रू, अत्यधिक तनावित टाइमिंग बेल्ट, या गलत संरेखित मोल्ड। प्रतिरोध को महसूस करने के लिए शाफ्ट को हाथ से घुमाएँ। एक अन्य संभावना यह है कि त्वरण/मंदन का समय बहुत कम सेट किया गया है, जिससे मोटर में अत्यधिक क्षणिक धारा उत्पन्न होती है, जिसे गलती से अतिभार के रूप में व्याख्यायित किया जाता है।

समाधान: सबसे पहले, ट्रांसमिशन घटकों के स्नेहन की जाँच करें। जाँचें कि क्या गाइड रेल्स शुष्क हैं, क्या लीड स्क्रू साफ़ है, और क्या टाइमिंग बेल्ट का तनाव उचित है। फिर, ड्राइवर पैरामीटर में त्वरण/मंदन के समय को थोड़ा बढ़ाने का प्रयास करें।

चरण ३: एन्कोडर अलार्म (कोण की शुद्धता पूर्णतः इस पर निर्भर करती है)

यदि ड्राइवर "AL.16" (मित्सुबिशी), "एन्कोडर त्रुटि", या "25000" (सिमेंस) की रिपोर्ट करता है, या यदि कोण केंद्र से विचलित है या मोटर अत्यधिक कंपन करती है, तो यह मूल रूप से एन्कोडर लिंक की समस्या है।

ये आमतौर पर निम्नलिखित होते हैं: ढीले एन्कोडर कनेक्टर या पानी/तेल का प्रवेश, क्षतिग्रस्त शील्डिंग तार, या मोड़ों पर आंतरिक केबल का टूटना। डेल्टा सर्वो ड्राइव विशेष रूप से समस्याओं के प्रति संवेदनशील होते हैं, विशेष रूप से रेक्टिफायर ब्रिज और एन्कोडर फीडबैक लूप के मामले में। आप फीडबैक की सामान्यता का परीक्षण करने के लिए सीधे एक प्रतिरोधक को समानांतर में जोड़ सकते हैं।

समाधान: कनेक्टरों को फिर से लगाएँ और साफ़ करें, तथा केबल में मोड़ या क्षति की जाँच करें। ट्रबलशूटिंग के दौरान, सॉफ़्टवेयर और हार्डवेयर की समस्याओं के बीच अंतर करने पर ध्यान दें; निष्कर्ष निकालने की प्रक्रिया सबसे विश्वसनीय तरीका है त्रुटि का पता लगाने का।

चरण 4: बिजली आपूर्ति वोल्टेज या वायरिंग संबंधित समस्याएँ

यदि उपकरण बिजली चालू करते ही अलार्म देता है, या मोटर बिल्कुल प्रतिक्रिया नहीं देती है, तो सबसे पहले बिजली आपूर्ति की जाँच करें। एक मल्टीमीटर का उपयोग करके इनपुट वोल्टेज को मापें (उतार-चढ़ाव ±10% के भीतर होना चाहिए), ड्राइवर के डीसी बस वोल्टेज को मानक के अनुरूप होने की पुष्टि करें, और यह सुनिश्चित करें कि सर्किट ब्रेकर ट्रिप नहीं हुआ है।

जब कई सर्वो एक साथ अलार्म करते हैं, तो यह अधिक संभावना है कि मुख्य बिजली आपूर्ति में कोई फेज लॉस या अंडरवोल्टेज है। यदि केवल एक अक्ष अलार्म करता है, तो उस अक्ष की बिजली लाइनों (U, V, W) और एन्कोडर लाइनों की जाँच पर ध्यान केंद्रित करें, और कनेक्टरों में पानी के प्रवेश या मुड़े हुए पिनों की जाँच करें।

चरण 5: संचार में विफलता

यदि स्क्रीन पर "AL.E6" (मित्सुबिशी) या "AL.16" संचार त्रुटि प्रदर्शित होती है, तो यह मुख्य रूप से खराब वायरिंग संपर्क या खोए हुए पैरामीटर्स के कारण होता है।

समस्या निवारण: संचार केबल को अनप्लग करें और पुनः कसें, बैकअप PLC कार्यक्रम को पुनर्स्थापित करें, और ड्राइवर में स्टेशन संख्या और बॉड रेट सेटिंग्स की पुष्टि करें। यदि हस्तक्षेप गंभीर है, तो सिग्नल लाइनों के लिए शील्डेड केबल का उपयोग अनिवार्य है, और शील्डिंग परत को ड्राइवर के एक सिरे पर ग्राउंड किया जाना चाहिए। केबल को सुरक्षित करना भी महत्वपूर्ण है; केबल को एक स्थिर स्थान पर मज़बूती से तय किया जाना चाहिए ताकि मोड़ने का तनाव कम से कम हो।

चरण 6: लिमिट स्विच या हस्तक्षेप के कारण अलार्म

अलार्म एक शाफ्ट के कठोर सीमा स्विच के विरुद्ध दबाव डालने, यांत्रिक भागों के बीच टक्कर, या सुरक्षा दरवाज़े के ठीक से बंद न होने के कारण सक्रिय हो सकते हैं। सबसे पहले, प्रत्येक शाफ्ट की स्थिति का दृश्य निरीक्षण करें। यदि वह किसी सीमा स्विच के विरुद्ध दब रहा है, तो उसे अलग करने के लिए उसे विपरीत दिशा में स्थानांतरित करें। यदि वह किसी सीमा स्विच के विरुद्ध नहीं दब रहा है, तो सीमा स्विच के संकेत की सामान्यता की जाँच करें।

व्यावहारिक ट्राउबलशूटिंग क्रम (सबसे संभावित से शुरू करें):

① 5 मिनट के लिए बिजली बंद करें और फिर पुनः प्रारंभ करें—कुछ झूठे अलार्म स्वतः ही गायब हो जाएँगे।

② बिजली आपूर्ति और आपातकालीन रोक परिपथ की जाँच करें—फेज लॉस या आपातकालीन रोक त्रुटियाँ झूठे अलार्म का एक बड़ा हिस्सा हैं।

③ एन्कोडर और बिजली की लाइन की पुष्टि करें—निरंतरता को मापने के लिए कनेक्टर्स को अलग करें और फिर से जोड़ें।

④ यांत्रिक भार और स्नेहन संबंधी समस्याओं को दूर करें—मोटर को हाथ से घुमाकर किसी भी अवरोध की जाँच करें।

⑤ ड्राइव पैरामीटर सेटिंग्स की पुष्टि करें—त्वरण/मंदन समय, इलेक्ट्रॉनिक गियर अनुपात और टॉर्क सीमा मानों पर ध्यान केंद्रित करें।

⑥ सत्यापन के लिए स्पेयर पार्ट्स का आदान-प्रदान करें—हार्डवेयर दोषों को त्वरित रूप से खोजने के लिए समान मॉडल के ड्राइव या मोटर को स्वैप करें।

एक मुख्य ट्रबलशूटिंग तर्क: यदि किसी सर्वो अक्ष को हटाने के बाद भी अलार्म जारी रहता है, तो उस सर्वो अक्ष के दोष को सामान्यतः बाहर का कारण माना जा सकता है। इस पद्धति का उपयोग अन्य सर्वो अक्षों को क्रमिक रूप से हटाने के लिए किया जा सकता है, जब तक कि अलार्म स्पष्ट नहीं हो जाता। इससे दोष को किसी विशिष्ट अक्ष तक सीमित कर दिया जाता है, जिसके बाद आप पहले वर्णित विधियों का उपयोग करके उस अक्ष के ड्राइवर, एन्कोडर, मोटर, केबल और बाह्य कारकों का निदान कर सकते हैं।

नियमित रखरोट और अलार्म रोकथाम की आदतें

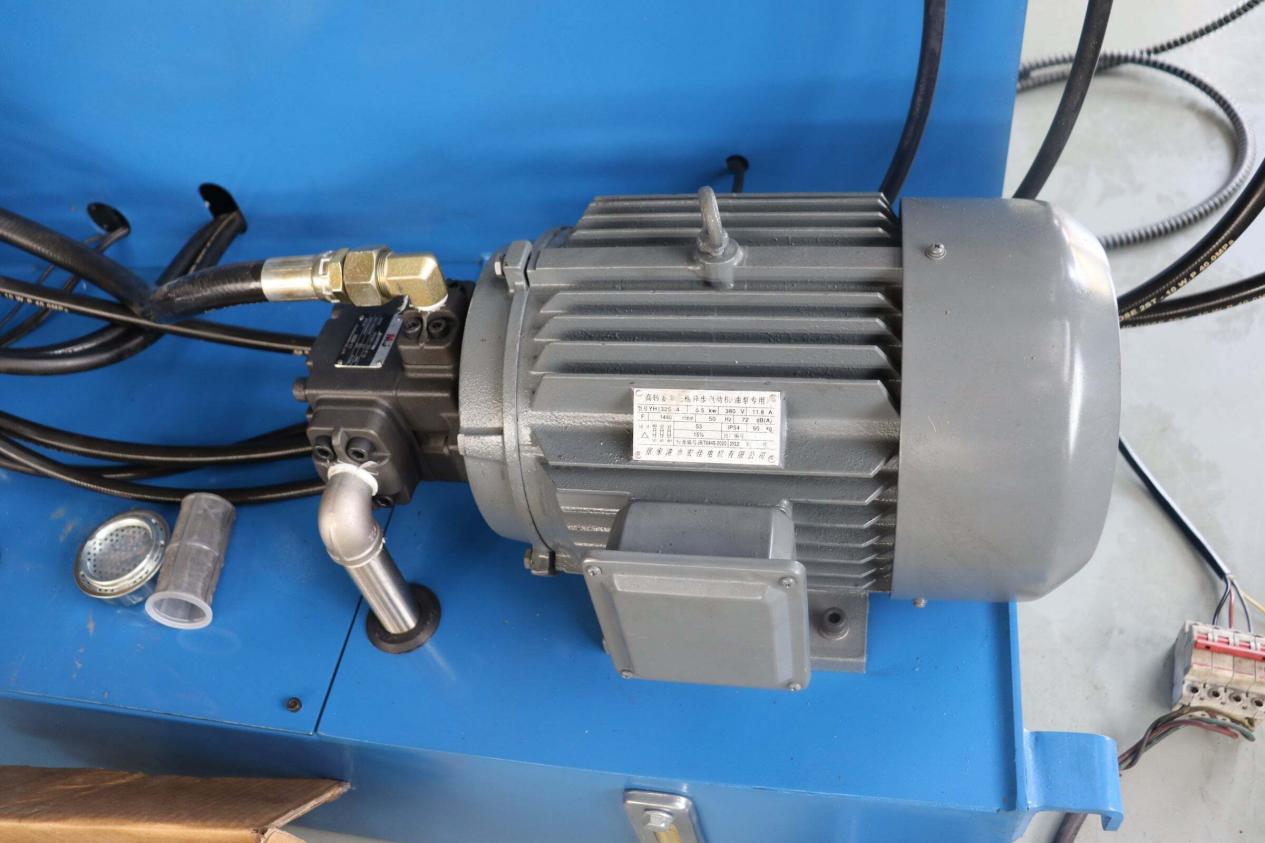

मोटर के कूलिंग फैन की मासिक जाँच करें और उसकी सतह की धूल साफ़ करें। छह महीने में एक बार, बंद करने के समय, विद्युत कैबिनेट के अंदर को कपड़े से पोंछें और एन्कोडर कनेक्टर्स की सफाई करें। ड्राइवर के आवरण को खोलें और सर्किट बोर्ड से धूल हटाने के लिए वैक्यूम क्लीनर या नरम ब्रश का उपयोग करें—औद्योगिक वातावरण जटिल होते हैं, और कई अलार्म जमा हुई धूल के कारण शॉर्ट सर्किट से उत्पन्न होते हैं।

नियमित निरीक्षण के दौरान, मोटर के तापमान और शीतलन पंखे की सामान्य कार्यप्रणाली की जाँच करें। कभी-कभार निदान सॉफ़्टवेयर का उपयोग करके लोड दर की जाँच करें ताकि स्थिति के बारे में सामान्य धारणा प्राप्त की जा सके। साथ ही, सर्वो मोटर शाफ्ट पर कपलिंग को स्थापित या हटाने के लिए कभी भी हथौड़े का सीधे प्रयोग न करें, क्योंकि इससे मोटर के दूसरे छोर पर लगे परिशुद्ध एन्कोडर को क्षति पहुँच सकती है।

सीएनसी पाइप बेंडिंग मशीनों पर सर्वो अलार्म का होना चिंता का कारण नहीं है। यदि आप "कोड को रिकॉर्ड करना → मशीन की संवेदना का अवलोकन करना → मुख्य परिपथ के वोल्टेज का मापन करना → एन्कोडर प्रतिक्रिया केबल की जाँच करना → प्रणाली पैरामीटर की पुष्टि करना" नामक ट्रबलशूटिंग दृष्टिकोण का पालन करते हैं, तो अधिकांश अलार्मों का मूल कारण ३० मिनट के भीतर पहचाना जा सकता है।
