Tarkkuuden taiteen hallinta: Kehittyneet tekniikat painelevyn tarkkuuteen
Mikron tarkkuuden saavuttaminen painelevyn toiminnassa vaatii kattavaa lähestymistapaa, joka yhdistää mekaanisen optimoinnin, työkaluosaa ja prosessien hallintaa. Tämä kattava opas paljastaa ammattimaiset tekniikat, joita käyttävät parhaat metalliosaston valmistajat tuottamaan johdonmukaisesti tarkkoja taiteita samalla kun koneistojen käyttöikä maksimoidaan.
Järjestelmällinen lähestymistapa taiteen tarkkuuteen
1. Koneen kalibroinnin perusteet
Kehän tasauksen varmistus
Laser-tasauksen Y-akseli (pystysuora) tarkkuudella 0,02 mm/m
X-akselin yhdensuuntaisuuden tarkistus tarkkuuspyyhepalkkien avulla
Hydraulisylinterien synkronoinnin testaus
Kriittisten toleranssien tarkistukset
Takamitan toistotarkkuus (±0,01 mm)
Liikkeen yhdensuuntaisuus (±0,03 mm pituudeltaan)
Koverreuden kompensoinnin tarkkuus
Vinkki: Toteuta neljännesvuosittainen laser-kalibrointi kriittisiin sovelluksiin

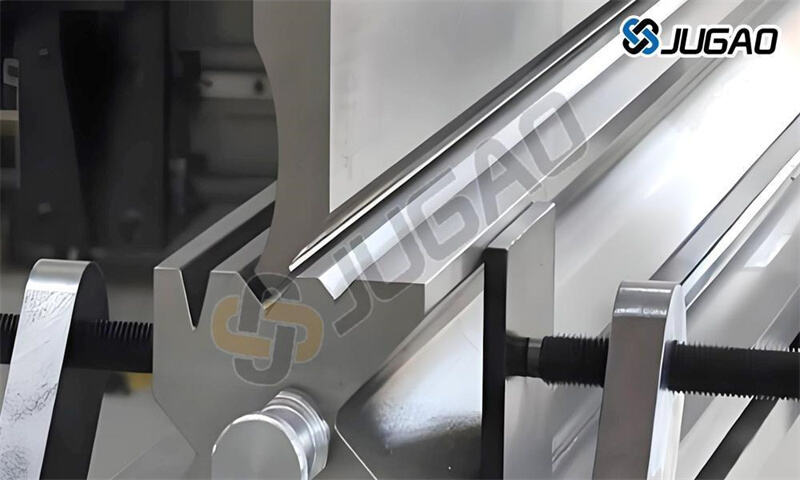

2. Työkalujen optimointistrategiat
Työkaluvalintamatriisi
| Materiaalin paksuus | Suositeltu V-avaus | Vähimmäisvetoisuus |
| 0.5-1.0mm | 6-8×paksuus | 15-20 tonnia/m |
| 1.0-3.0mm | 8-10×paksuus | 25-35 tonnia/m |
| 3,0-6,0 mm | 10-12×paksuus | 40-60 tonnia/m |
Lyöntisäteen valinta
90° taivutuksille: Säde = 1× materiaalin paksuus
Teräville kulmille: Säde = 0,5× materiaalin paksuus
Tylpille kulmille: Säde = 1,5-2× materiaalin paksuus
3. Materiaalin valmisteluprotokollat
Ennen taivutusta tehtävä tarkistuslista
Varmista paksuudensäilyminen (±0,02 mm toleranssi)
Tarkista pinnan laatu
Vahvista materiaalin jyrsintäsuunta (tärkeää alumiinille/ruostumattomalle teräkselle)
Mittaa kovuus (Rockwell- tai Vickers-asteikolla)
Kehittynyt materiaalinkäsittely
Käytä tyhjiönostimia suurille levyille
Toteuta laserprojektio monimutkaisiin asetteluun
Käytä suojakalvoja herkille pinnoille
Taivutustarkkuuden prosessiohjaus

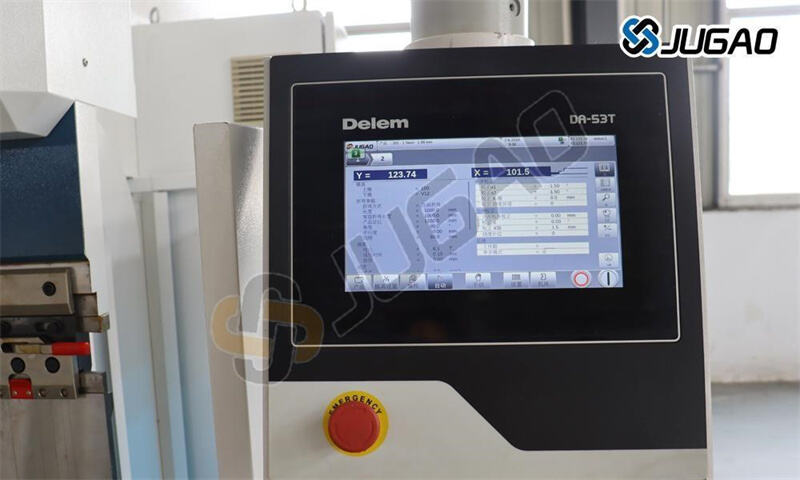

1. CNC-ohjelmoinnin parhaat käytännöt
Ponnistuksen kompensointitekniikat
Materiaalikohtaiset kompensointialgoritmit
Reaaliaikaiset kulmien seurantajärjestelmät
Monivaiheinen taivutus monimutkaisiin geometrioihin

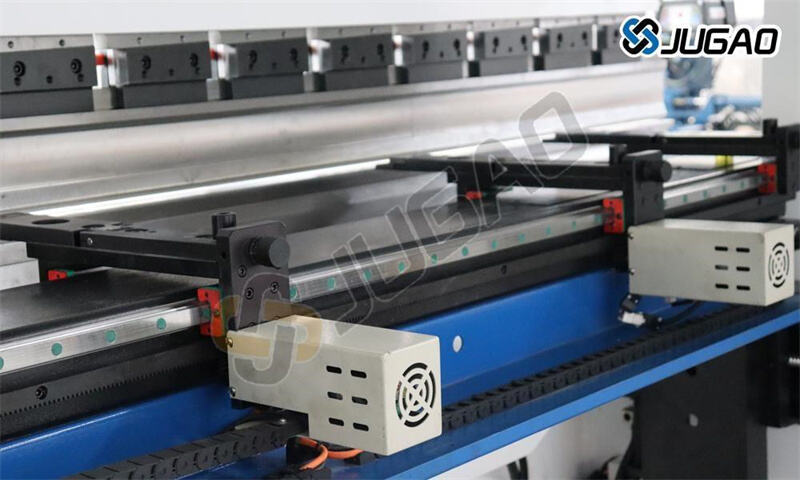

Edistynyt takaohjauksen strategia
Kaksisuuntainen sijoitus Z- ja R-liikkeitä varten
Painearvokas materiaalien tunnistus
Näköavusteinen kohdistusjärjestelmä
2. Reaaliaikaiset valvontajärjestelmät
Voimavalvonta
Hydraulipaineanturit
Painojakauman analyysi
Epänormaalien voimien tunnistus
Näkövakuutus
Laserin kulmamittaus
Profiiliprojektiojärjestelmät
Automaattinen vian havaitseminen
Vianetsintämatriisi
| Oire | Juuri syy | Edistynyt ratkaisu |
| Kulmavaihtelu >0,5° | Epätasaiset materiaaliominaisuudet | Toteuta reaaliaikainen paksuuden seuranta |
| Yhtenäinen alipäinviistaus | Ponnistuksen virheellinen laskenta | Käytä koneoppimiskorjausta |
| Pinnanmerkintä | Työkaluvirheet | Kiillota muottipesät 0,2 μm Ra -pintalaatuun |
| Reunanhalkeaminen | Väärä taivutussäde | Käytä vaiheittaista säteittäistä työkalua |
Ennakoiva huoltosuunnitelma
Jokapistarkistukset
Työkalujen kulumisen tarkistus (10× suurennus)
Hydraulineesteen kunnon seuranta
Takapysäyksen toistotarkkuuden varmistaminen
Viikoittaiset menettelyt
Koneen täysi voitelukierros
Hydraulijärjestelmän painekokeet
CNC-parametrien validointi
Kuukausittainen huolto
Koko kehän tasauksen tarkistus

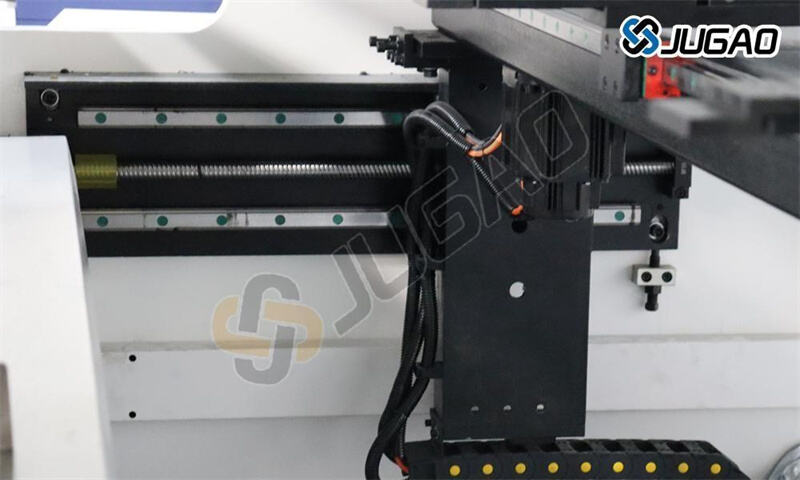

Pallokierrek- ja ohjauspistoradan tarkistus
Turvajärjestelmän sertifiointi
Edistynyt työkaluvälinehuolto
Muottien kunnostusprosessi
1. Arviointivaihe
3D-skannaus kulumismallien tunnistamiseksi
Kovuustesti (HRC-varmistus)
Jännitysanalyysi
2. Uudelleenpintakäsittelyprotokolla
Tarkkuushionta alkuperäisten mittojen mukaan
Mikropolointi kriittisiin pintoihin
Suojapeitteen käyttö
3. Uudelleensertifiointi
Profiilin varmistus CMM:llä
Kuormitustestaus
Lopullinen tarkastusasiakirja
Käyttäjäkoulutuksen perusteet
Sertifiointiohjelma
Taso 1: Peruskäyttö
Koneen turvallisuusprotokollat
Perus taivutusohjelmointi
Perus vianmääritys
Taso 2: Tarkkuustekniikat
Edistynyt CNC-ohjelmointi
Monimutkaiset työkaluasetukset
Laadunvalvontamenetelmät
Taso 3: Mestari teknikko
Koneen optimointi
Räätälöity työkalusuunnittelu
Prosessin parantaminen
Johtopäätös: Tarkkuuden kulttuurin rakentaminen
Näiden edistettyjen tekniikoiden käyttöönotto vaatii sitoutumista, mutta sillä saavutetaan:
30–50 % parannusta taivutuksen tarkkuudessa
20 % vähemmän materiaalihukkaa
40 % pitempi työkalujen käyttöikä
"Tarkkuus ei ole sattumaa – se on taivutusprosessin jokaisessa vaiheessa toteutettavan järjestelmällisen erinomaisuuden tulos."
Jatkuvaan kehittämiseen tulee ottaa huomioon:
Kuukausittaiset tarkkuudentarkistukset
Vertailu eri työpajojen välillä
Toimittajan tukemat optimointiohjelmat
Tämä ammattimainen lähestymistapa muuttaa taivutuskoneiden käyttöä perustoiminnosta tarkaksi metallinkäsittelyksi ja sijoittaa työpajasi laatuteollisuuden kärkisijoille.
