Příčiny nerovnoměrné hloubky ohýbání u ohýbacích lisů
Obsah
• Běžné příčiny nerovnoměrné hloubky ohýbání u ohýbaček
￮ Nerovnoměrná tloušťka kovových plechů
￮ Nesprávné seřízení nástrojů
• Faktory související s strojem, které ovlivňují přesnost hloubky ohýbání
￮ Nestabilní hydraulický tlak
￮ Odchylky rovnoběžnosti ramene
• Problémy s zadním měřicím zařízením (backgauge) a CNC programováním
￮ Chyby polohování zadního měřicího zařízení (backgauge)
￮ Nesprávné nastavení parametrů CNC
• Postupné řešení problémů s nerovnoměrnou hloubkou ohybu
￮ Krok 1: Zkontrolujte rovnoměrnost materiálu
￮ Krok 2: Zkontrolujte instalaci nástrojů
￮ Krok 3: Ověřte přesnost zadního měřidla
￮ Krok 4: Zkontrolujte hydraulické a mechanické komponenty
• Často kladené otázky
￮ Proč se na jedné straně plechu v lisovací lisi vytvoří hlubší ohyb?
￮ Může tloušťka materiálu způsobit nerovnoměrnou hloubku ohybu v lisovacích lisách?
￮ Jak nastavit lisovací lis tak, aby se odstranila nerovnoměrná hloubka ohybu?
￮ Může pravidelná preventivní údržba zabránit nerovnoměrné hloubce ohybu?
• Závěr
Nerovnoměrná hloubka ohybu je častým problémem ve dílnách zpracovávajících plech, který se projevuje rozdílnou hloubkou ohybu v různých oblastech stejného polotovaru. Ve většině případů není tato porucha způsobena jediným faktorem, ale kombinací několika problémů. Na základě praktických provozních zkušeností je nerovnoměrná hloubka ohybu ohraňovacích lisy většinou způsobena nesprávným zarovnáním nástrojů, nejednotnou tloušťkou plechu, nepřesným nastavením zadního dorazu nebo nestabilním hydraulickým tlakem. Tento článek podrobně rozebere typické příčiny tohoto problému a sdílí praktické metody odstraňování poruch za účelem obnovení stabilní přesnosti ohybu a zajištění konzistentní výrobní účinnosti.
Běžné příčiny nerovnoměrné hloubky ohybu u ohraňovacích lisů
Před seřízením ohýbacího stroje je prvním krokem potvrzení kořenové příčiny. Nerovnoměrná hloubka ohybu je obvykle způsobena mechanickými poruchami, poruchami hydraulického systému nebo nesprávným nastavením zařízení.

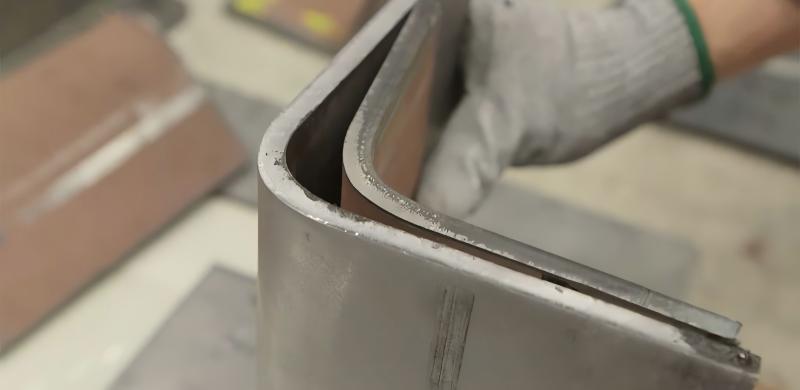

Nerovnoměrná tloušťka kovových plechů
Jednou z nejčastějších, avšak snadno přehlížených příčin je nerovnoměrná tloušťka surových kovových plechů. I nepatrný rozdíl v tloušťce podél délky plechu povede během provozu ke změnám hloubky ohybu.
Když čelím tomuto problému, obvykle používám mikrometr k měření tloušťky plechu na několika místech. Zjevné kolísání tloušťky nevyhnutelně způsobí nerovnoměrné úhly a hloubky ohybu ohýbacího stroje.
Řešení pro snížení tohoto problému:
• Používat kovové plechy ze stejné výrobní šarže
• Zkontrolovat tloušťku plechu před zahájením sériové výroby
• Upravit parametry ohybu v případě výskytu rozdílů v tloušťce
Stabilní kvalita surovin je základní zárukou dosažení rovnoměrných ohybových účinků.
Nesprávné srovnání nástrojů
Špatné seřízení nástroje (vykračovacího nástroje a matrice) je další hlavní příčinou nerovnoměrné hloubky ohybu u ohýbacích lisy.
Pokud není vykračovací nástroj a matrice dokonale centrován nebo rovnoběžný, bude napětí na obou stranách plechu nerovnoměrné, což vede k hlubšímu ohybu na jedné straně a mělčímu ohybu na straně druhé.
Klíčové body kontroly při instalaci nástrojů:
• Zda je vykračovací nástroj a matrice správně nainstalován
• Zda uchycovací zařízení pevně fixuje nástroje
• Zda délka nástrojů odpovídá rozsahu ohybu
I nepatrná odchylka v zarovnání výrazně sníží přesnost ohybu.
Faktory související se strojem, které ovlivňují přesnost hloubky ohybu
V některých případech je nerovnoměrná hloubka ohybu způsobena samotným zařízením, nikoli surovinami nebo nástroji.

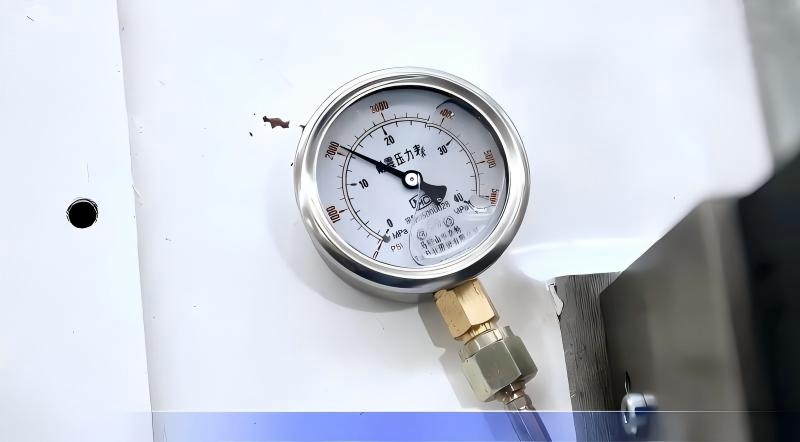

Nestabilní hydraulický tlak
Hydraulické lisy pro ohýbání závisí na stabilním tlaku pro řízení pohybu ramene. Kolísání v hydraulickém systému způsobí, že rameno nebude schopno přesně dosáhnout přednastavené hloubky ohýbání.
Typické nepříznivé projevy:
• Malé rozdíly v úhlech ohýbání
• Pomalý nebo nerovnoměrný pohyb ramene
• Nestabilní zobrazené hodnoty tlaku
Při odstraňování poruch se zaměřuji na kontrolu kvality hydraulického oleje, filtrů a tlakových ventilů. Pravidelná údržba zařízení může zabránit vlivu těchto problémů na přesnost ohýbání.
Odchylky rovnoběžnosti ramene
Pokud není rameno zcela rovnoběžné s pracovní desku, bude se během ohýbání jedna strana zařízení stlačovat do větší hloubky.
Hlavní příčiny tohoto problému:
• Opotřebení mechanických součástí
• Nesprávná kalibrace zařízení
• Dlouhodobé používání vedoucí k deformaci rámu
K vyřešení tohoto problému používám přesné měřicí nástroje k zjištění rovnoběžnosti zařízení a následně přizpůsobím synchronní systém.
Problémy s posuvným dorazem a CNC programováním
Systém posuvného dorazu je také klíčovým faktorem způsobujícím nerovnoměrnou hloubku ohybu u ohraňovacích lisy.

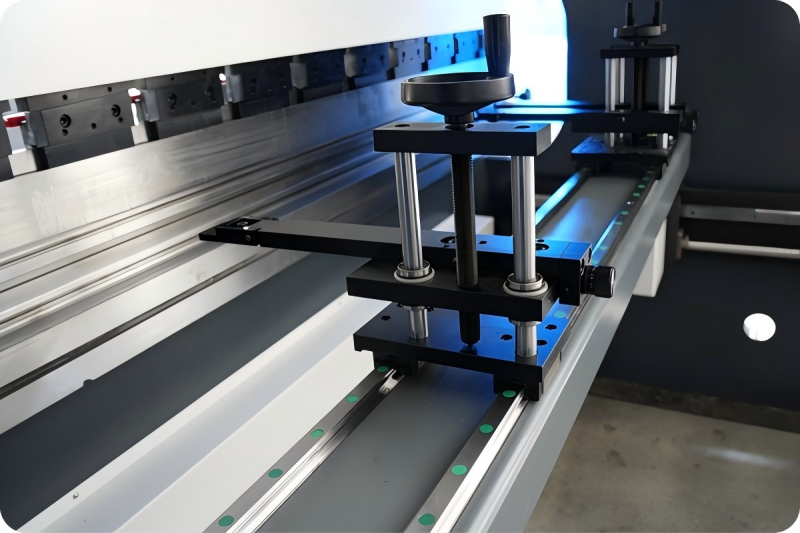

Polohovací chyby posuvného dorazu
Posuvný doraz slouží k určení přesné polohy plechu před ohýbáním. Nepřesné nastavení polohy způsobí malé posunutí ohýbací čáry.
Běžné důsledky tohoto problému:
• Nerovnoměrné ohýbání podél obrobku
• Neustálá hloubka ohýbání u více zpracovaných dílů
Chybu odstraním překalibrací systému zadního dorazu a ověřením přesnosti jeho polohy.

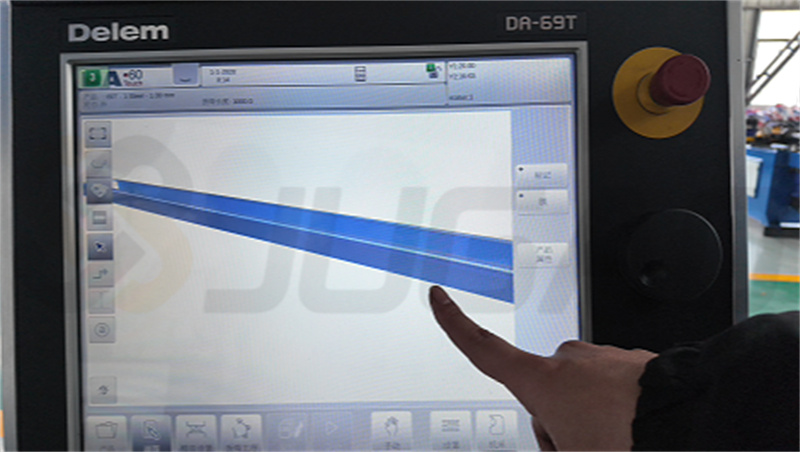

Nesprávné konfigurace parametrů CNC
Moderní CNC lisy pro ohyb jsou velmi závislé na programovacích parametrech, které zahrnují zejména:
• Hloubku ohybu
• Tloušťku plechu
• Rozměry nástrojů
Nesprávné nastavení parametrů brání zařízení v provedení účinné kompenzace během ohýbání.
V případě nerovnoměrné hloubky ohybu znovu zkontroluji CNC program, abych zajistil, že parametry odpovídají skutečně používaným materiálům a nástrojům.
Postupné řešení problémů s nerovnoměrnou hloubkou ohybu
Pro diagnostiku příčiny nerovnoměrné hloubky ohybu používám standardizovaný postup kontroly.
1. Zkontrolujte rovnoměrnost materiálu
Nejprve změřte tloušťku plechu na několika místech. Nerovnoměrná tloušťka materiálu je obvykle nejjednodušší porucha k identifikaci.
2. Prozkoumejte instalaci nástrojů
Poté ověřte přesné zarovnání a pevné upnutí razníku a matrice. Odchylka v zarovnání je běžnou příčinou nerovnoměrné hloubky ohybu.
3. Potvrďte přesnost zadního dorazu
Proveďte několik zkušebních ohybových operací, abyste otestovali polohu zadního dorazu a zkontrolovali jeho opakovanou polohovací přesnost.
4. Zkontrolujte hydraulické a mechanické komponenty
Nakonec zkontrolujte stabilitu hydraulického tlaku, rovnoběžnost ramene a stav mazání zařízení.
Dodržení tohoto postupu krok za krokem umožní rychle lokalizovat skutečnou příčinu problému.
Nejčastější dotazy
Proč se na jedné straně plechu při ohýbání na ohýbací lisy vytvoří hlubší ohyb?
Tato situace je způsobena především nesprávným zarovnáním nástrojů nebo odchylkami rovnoběžnosti ramene.
Může tloušťka materiálu vést k nerovnoměrné hloubce ohýbání na ohýbacích lisech?
Ano. Variace tloušťky kovových plechů přímo ovlivňují konzistenci hloubky a úhlu ohýbání.
Jak se kalibruje ohýbací lis, aby se odstranila nerovnoměrná hloubka ohýbání?
Nejprve zkontrolujte rovnoběžnost ramene a zarovnání nástrojů, poté znovu kalibrujte zadní doraz a nakonec ověřte správnost CNC parametrů ohýbání.
Může pravidelná preventivní údržba zabránit nerovnoměrné hloubce ohýbání?
Určitě. Pravidelné mazání zařízení, kontrola hydraulického systému a kalibrace zarovnání umožňují udržet stabilní výkon ohýbání ohýbacího lisu.
Závěr
Nerovnoměrná hloubka ohybu je běžnou závadou při zpracování plechů, avšak většinou lze tento problém vyřešit prostřednictvím systematické kontroly a standardního nastavení zařízení. Podle praktických zkušeností je nerovnoměrná hloubka ohybu ohýbacích lisů většinou způsobena nekonzistentními materiály, odchylkami při zarovnání nástrojů, nestabilitou hydraulického systému nebo chybami kalibrace zadního měřícího zařízení.
Postupnou kontrolou výše uvedených faktorů a pravidelnou údržbou zařízení lze výrazně zlepšit přesnost ohybu i konzistenci výroby. Pokud problém nerovnoměrného ohybu přetrvává nebo potřebujete odborné vedení při kalibraci zařízení, obraťte se na technický tým pro další podporu nebo si na oficiální webové stránce prohlédněte další dokumenty týkající se provozu ohýbacích lisů.
