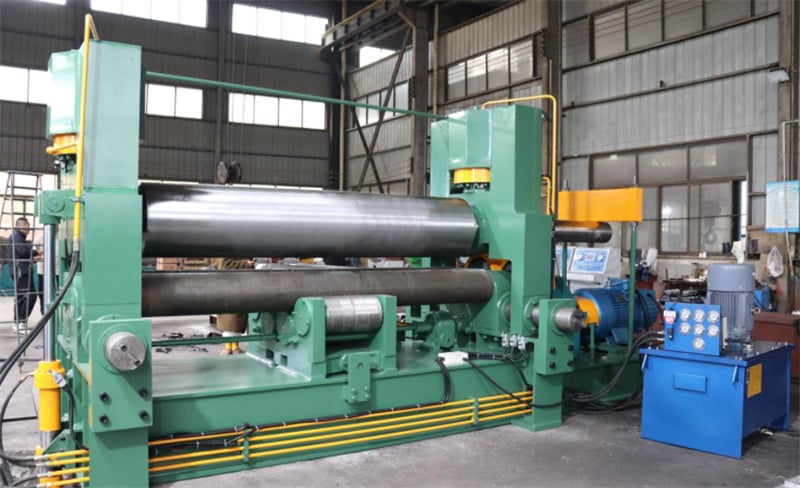

Údržba stroje pro válcování plechů se třemi válci
Životnost třívalcového válcovacího stroje pro plechy je úzce spojena s denní údržbou. Správná údržba může snížit opotřebení součástí a snížit riziko poruchy. Níže jsou uvedeny klíčové body údržby, které byly sestaveny z několika hledisek a zahrnují denní údržbu, pravidelné kontroly a údržbu kritických součástí:
I. Základní údržba během denního provozu
1. Čištění a odstraňování prachu
Povrch strojního těla: Po každodenním provozu odstraňte suchým hadříkem nebo stlačeným vzduchem kovové třísky, olejové skvrny a prach z povrchu strojního těla a válců. Tím se zabrání hromadění nečistot, které urychlují opotřebení válců nebo zablokování převodních součástí.
Místa mazání: Odstraňte olejové skvrny z vystavených míst mazání, jako jsou převodovky a ložiskové sedla, aby nedošlo k přilnavosti prachu a tvorbě špíny, jež mohou ovlivnit mazání.
2. Správa mazání
Pravidelné mazání: Pravidelně přidávejte mazací olej (např. lithiový tuk) do válečkových ložisek, míst ozubení ozubených kol, matice vývrtky atd. podle návodu k zařízení. Stav mazání zkontrolujte po přibližně 8–10 hodinách provozu a mazací olej zcela vyměňte každý čtvrtletí. Úroveň oleje v převodovce: Kontrolujte úroveň oleje v převodovce jednou týdně. Pokud je oleje nedostatek, doplňte jej ihned (doporučuje se středně zatížený průmyslový převodovkový olej, např. L-CKC 220). Olej okamžitě vyměňte, pokud se zhorší (zčerná, má neobvyklý zápach).
3. Monitorování provozního stavu
Neobvyklý šum a vibrace: Během provozu dávejte pozor na jakýkoli neobvyklý šum (např. škrábání ozubených kol, šum ložisek) nebo silné vibrace. V případě jejich zaznamenání okamžitě zařízení zastavte a proveďte kontrolu, abyste zabránili dalšímu poškození.
Monitorování teploty: Dotkněte se ložiskového pouzdra, motorového pouzdra atd. Pokud je teplota příliš vysoká (nad 60 ℃), může to naznačovat nedostatečné mazání nebo opotřebení součástí, což vyžaduje zastavení provozu a opravu.
II. Pravidelná údržba klíčových součástí
1. Údržba válců

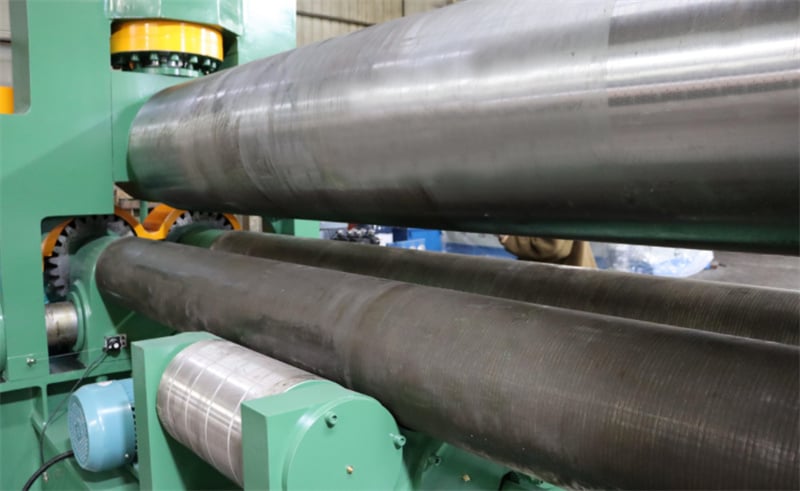

Prohlídka povrchu: Měsíčně zkontrolujte rovnost povrchu válců pomocí ručičkového měřidla. Pokud zjistíte škrábance, jamky nebo místní opotřebení (opotřebení přesahující 0,5 mm), okamžitě proveďte broušení a opravu nebo výměnu válců, aby nedošlo ke zhoršení přesnosti válcování. 1. Souosost válců: Souosost horního a dolního válce je třeba kontrolovat jednou ročně pomocí laserového zarovnávacího přístroje. Pokud je odchylka větší než 0,1 mm, je nutné provedení úpravy, aby nedošlo k nesrovnalosti plechu nebo nerovnoměrnému namáhání válců během válcování.
2. Údržba převodového systému

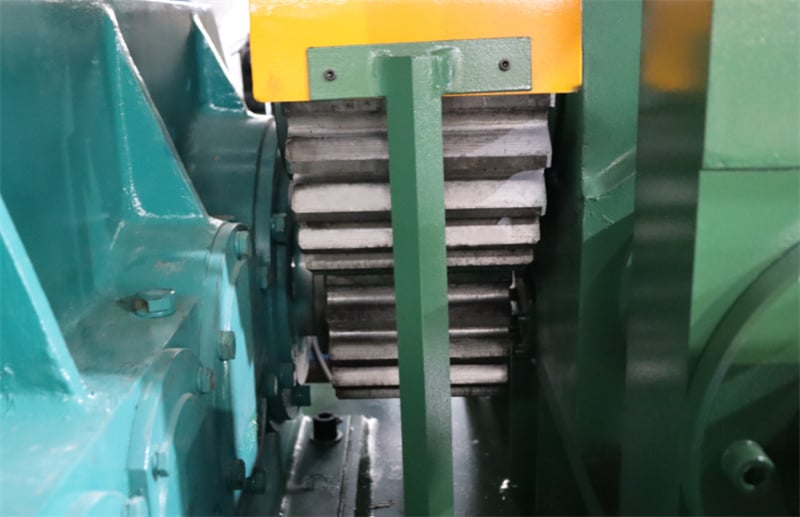

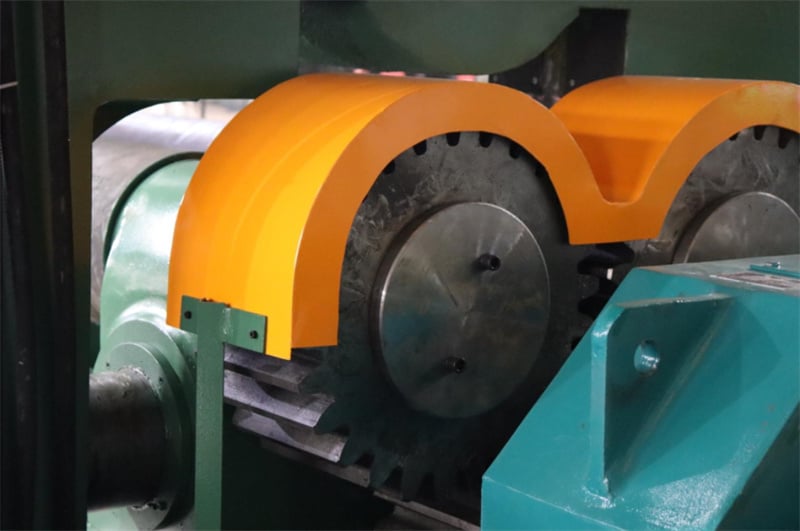

Kola a řetězy: Kontrolujte vzdálenost mezi ozubenými koly každý čtvrtletí (standardní vzdálenost 0,2–0,5 mm). Pokud je vzdálenost příliš velká, upravte polohu kol nebo kola vyměňte. U řetězových převodů zkontrolujte napnutí řetězu (průvěs nesmí překročit 20 mm) a aplikujte na řetěz speciální mazivo, aby nedošlo k rezivění nebo přetržení.
Spojky: Zkontrolujte šrouby spojek na uvolnění a elastické pouzdra na opotřebení. Spojky okamžitě vyměňte, pokud jsou zjištěny trhliny nebo výrazné opotřebení, aby nedošlo k poruše převodu.
3. Hydraulický systém (pokud je instalován)

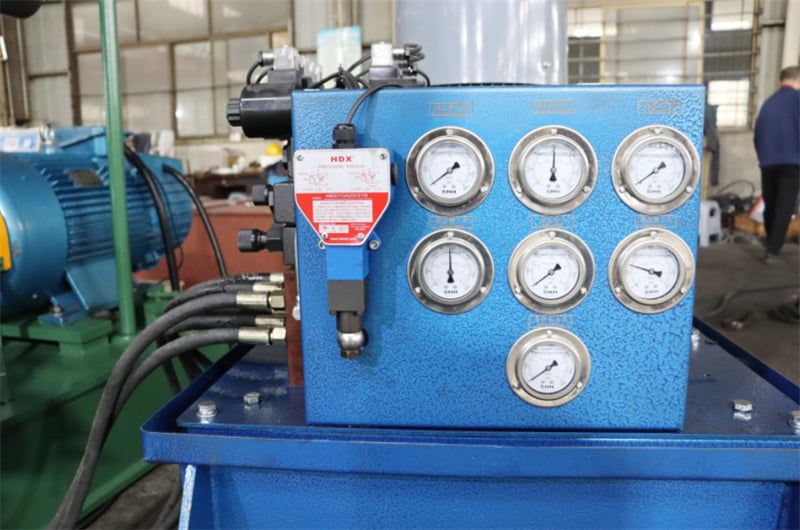

Čištění oleje: Hydraulický olej měňte každých šest měsíců (doporučuje se protiopotírný hydraulický olej, např. L-HM 46). Před výměnou oleje vyčistěte nádrž a filtr petrolejem, aby nedošlo ke zanesení olejových kanálů nečistotami. Zkouška pod tlakem: Pravidelně kalibrujte tlak hydraulického čerpadla, aby byl zajištěn stabilní tlak v systému (chyba nesmí překročit ±0,5 MPa). Pokud je tlak abnormální, zkontrolujte těsnost válců a elektromagnetických ventilů a možné ucplení.
III. Údržba elektrického a řídicího systému
1. Kontrola elektrických komponentů

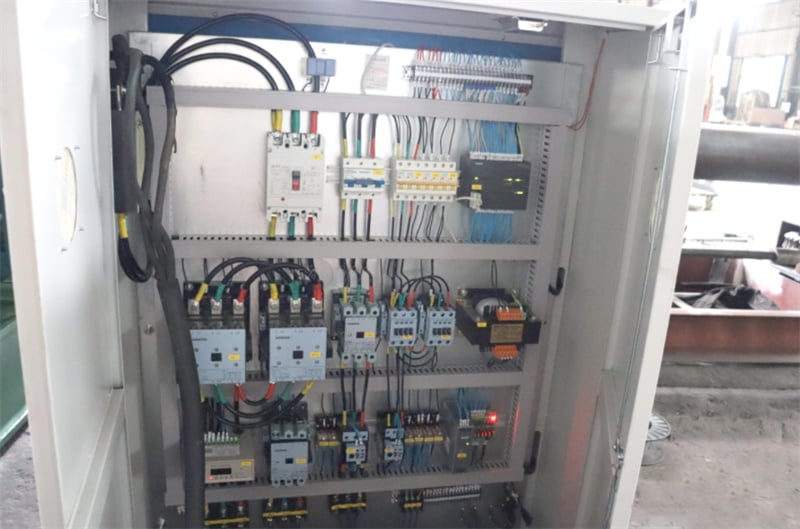

Měsíční kontrola: Zkontrolujte kontakty kontaktorů a relé na oxidaci nebo poškození tepelným působením a ujistěte se, že jsou svorky vodičů pevně utažené. Pomocí multimetru změřte izolační odpor motoru (musí být ≥1 MΩ). V případě nedostatečné izolace motor osušte nebo vyměňte.
Kódery a senzory: Vyčistěte kryty kóderů od prachu, zkontrolujte signálové vodiče na poškození a zajistěte přesnou zpětnou vazbu polohy (např. chyba senzorů rychlosti a posunutí válečku nesmí překročit ±0,5 %).
2. Údržba řídicího systému

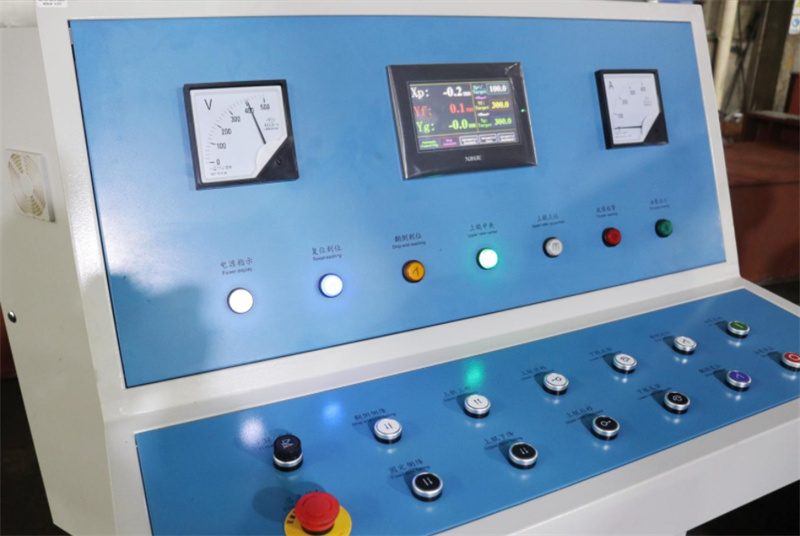

Zálohování programu: Program PLC zálohujte jednou ročně, aby nedošlo ke ztrátě programu; čistěte povrch dotykové obrazovky alkoholem, aby nedošlo ke kontaminaci olejem, která by mohla ovlivnit citlivost ovládání.
Tlačítka nouzového zastavení a koncové spínače: Zkontrolujte citlivost tlačítka nouzového zastavení a koncových spínačů, abyste zajistili okamžité zastavení zařízení v případě poruchy a zabránili tak bezpečnostním nehodám.
IV. Pravidelná hluboká údržba (plánovaná podle frekvence použití)
1. Čtvrtletní údržba
Komplexní mazání: Doplnit nebo vyměnit olej ve všech mazacích bodech, přičemž je třeba zvláště pečlivě zkontrolovat vůli ložisek (použijte tloušťkový měřítkový list; ložisko vyměňte, pokud vůle překročí 0,15 mm).
Přetahování šroubů: Všechny šrouby na strojním rámu utáhněte na standardní krouticí moment (např. 80–100 N·m pro šrouby M12) pomocí klíče s nastavitelným krouticím momentem, aby nedošlo k povolení a zvýšenému vibracím.
2. Roční údržba
Rozbourání a oprava: Rozberte převodovku, zkontrolujte opotřebení ozubených kol (ozubená kola vyměňte, pokud opotřebení povrchu zubů překročí 10 %), vyčistěte ložiska a změřte radiální běh (ložiska vyměňte, pokud radiální běh překročí 0,05 mm).
Kalibrace přesnosti: Zkontrolujte válcovací přesnost pomocí standardní zkušební desky (např. ocelová deska Q235, tloušťka 10 mm). Elipticita po válcování nesmí překročit 1 mm/m; pokud je tento toleranční rozsah překročen, upravte polohu válců nebo broušte povrch válců.
V. Zvláštní provozní podmínky a údržba při vypnutí
1. Kontrola po provozu za velké zátěže
– Po zpracování tlustých desek (např. tloušťka přesahující 80 % jmenovité hodnoty zařízení) je nezbytné zkontrolovat teplotu a neobvyklý hluk ložisek podpory válců. V případě potřeby zvyšte frekvenci mazání.
2. Údržba při dlouhodobém vypnutí
Ochrana proti korozi: Na povrch válců naneste olej proti korozi (např. průmyslový petrolium gel) a zařízení zakryjte prachovou plachtou, aby nedošlo k poškození korozí v důsledku vlhkého prostředí.
Ochrana elektrických komponentů před vlhkostí: Do řídicí skříně vložte suchič a jednou měsíčně zařízení provozujte 30 minut bez zátěže, aby nedošlo ke stárnutí motoru a elektrických komponentů způsobenému vlhkostí.
VI. Provozní postupy a správa záznamů
Standardizovaný provoz: Přetěžování desek (např. překročení jmenovité tloušťky nebo šířky zařízení) je přísně zakázáno. Vyhněte se náhlým zastavením a spuštěním, která by mohla způsobit náraz na komponenty. Obsluha musí být před zahájením práce řádně vyškolená.
Záznamy údržby: Založte „Deník údržby zařízení“, ve kterém budete zaznamenávat čas, obsah, vyměněné součásti a podrobnosti o odstraňování poruch při každé údržbě. To usnadňuje sledování historie údržby a vypracování následných plánů údržby.
Shrnutí: Jádrem údržby stroje na valcování plechu se třemi válci je princip „prevence před léčbou“ spojený s následnou léčbou. Denní čištění, mazání, utahování a pravidelná kalibrace přesnosti efektivně prodlužují životnost zařízení (10–15 let při běžné údržbě). Pokud dojde k jakýmkoli odchylkám, je nutné provést okamžitou opravu, aby se drobné poruchy nepřeměnily na závažné problémy. Také je zásadní striktní dodržování provozních postupů, čímž se od samotného začátku snižuje opotřebení a riziko poruchy.
