Když operátoři při výrobě zaznamenají nekonzistentní ohýbací úhly, první součástí, kterou je třeba zkontrolovat, je obvykle systém kompenzace úhlu ohýbacího lisu, protože porucha tohoto zařízení je častou příčinou problému. Kompenzace úhlu je klíčová pro udržení přesnosti ohýbání, zejména při zpracování dlouhých nebo tlustých kovových plechů. Porouchaný kompenzační systém způsobí různé úhly na jediném polotovaru, což vede k defektům kvality a zbytečnému odpadu materiálu. Tento návod podrobně popisuje typické příčiny poruchy kompenzace úhlu ohýbacího lisu a poskytuje praktické, krok za krokem popsané metody odstraňování potíží, které umožňují efektivně diagnostikovat a vyřešit daný problém.

Základy kompenzace úhlu u ohýbacích lisů

Než se pustíte do řešení poruchy, je nezbytné, aby operátoři pochopili princip fungování systému kompenzace úhlu, který je obvykle označován jako kompenzace vyklenutí (crowning). Tento systém je navržen tak, aby kompenzoval přirozenou deformaci rámu stroje během procesu ohýbání.

Význam kompenzace úhlu pro CNC ohýbací lisy

Při ohýbání kovů se střední části ramene a litiny mírně prohýbají pod působením aplikovaného tlaku. Bez účinné kompenzace se úhel ohýbání ve středu obrobku odchýlí od úhlů na obou okrajích. Systém kompenzace úhlu tuto deformaci napravuje, aby bylo zajištěno rovnoměrné ohýbání po celé délce obrobku.

Moderní CNC ohraňovací lisy běžně využívají tři typy kompenzačních systémů:

• Mechanické systémy pro vyrovnání prohnutí

• Hydraulické systémy pro vyrovnání prohnutí

• Automatické kompenzační systémy řízené CNC

Porucha jakéhokoli základního komponentu těchto systémů vede k selhání kompenzace úhlu, což se projeví nerovnoměrnými úhly ohýbání.

Hlavní příčiny poruchy kompenzace úhlu u ohýbacích lisů

Při diagnostice anomálií úhlu ohýbání zaměřte pozornost na následující typické příčiny:

Nesprávná konfigurace parametrů zakřivení

Nesprávné nastavení parametrů v CNC řídicím zařízení je nejčastější příčinou selhání kompenzace. Pokud nastavená hodnota vyrovnání prohnutí neodpovídá tloušťce materiálu, šířce drážky nástroje nebo síle ohýbání, systém není schopen provést účinnou kompenzaci.

Chcete-li tento problém vyřešit:

• Zkontrolujte hodnoty parametrů zakřivení v řídicím systému CNC

• Ověřte přesnost zadané tloušťky materiálu a šířky nástroje

• Upravte kompenzační hodnotu na základě skutečného ohybového zatížení

Úprava těchto parametrů často okamžitě odstraní selhání kompenzace.

Poruchy hydraulických systémů zakřivení

U ohýbacích strojů vybavených hydraulickými systémy pro zakřivení je hydraulický tlak kritickým faktorem. Poruchy v provozu hydraulického systému přímo způsobují selhání kompenzace.

Typické příznaky zahrnují:

• Nerovnoměrné ohybové úhly podél obrobku

• Pomalá nebo zpožděná reakce kompenzace

• Kmitání hydraulického tlaku

Zkontrolujte hydraulické ventily, tlakové senzory a tok oleje, abyste zajistili normální provoz válců pro zakřivení.

Opotřebení mechanických komponentů systému zakřivení

Mechanické systémy pro zakřivení využívají regulační klíny nebo bloky umístěné pod dolní stolní deskou. Při dlouhodobém používání se tyto součásti mohou opotřebit nebo vyjet z polohy.

Kontrolní položky zahrnují:

• Zarovnání klínových bloků

• Stav mazání

• Přesnost mechanického nastavení

Čištění a znovukalibrace jednotky mechanického zakřivení obvykle obnoví normální funkci kompenzace.

Systémové odstraňování poruch při selhání kompenzace úhlu

V provozních dílnách používejte strukturovaný postup odstraňování poruch k rychlému lokalizování kořenové příčiny.

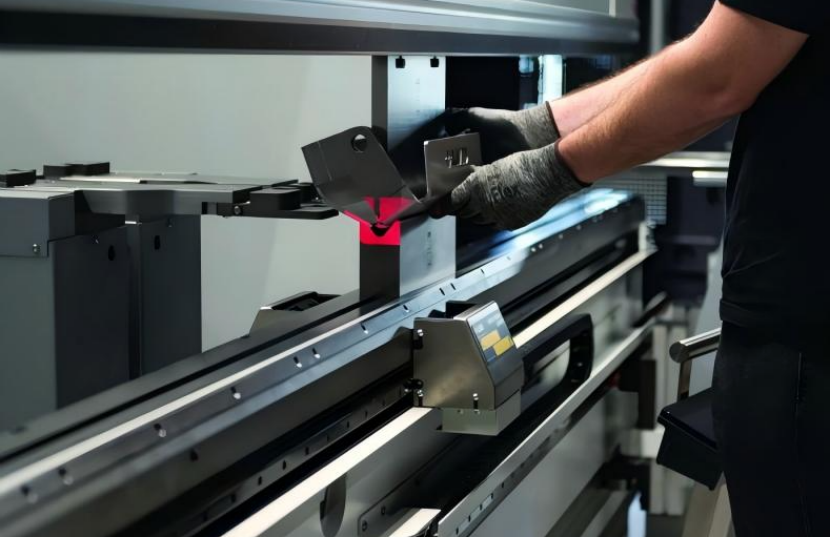

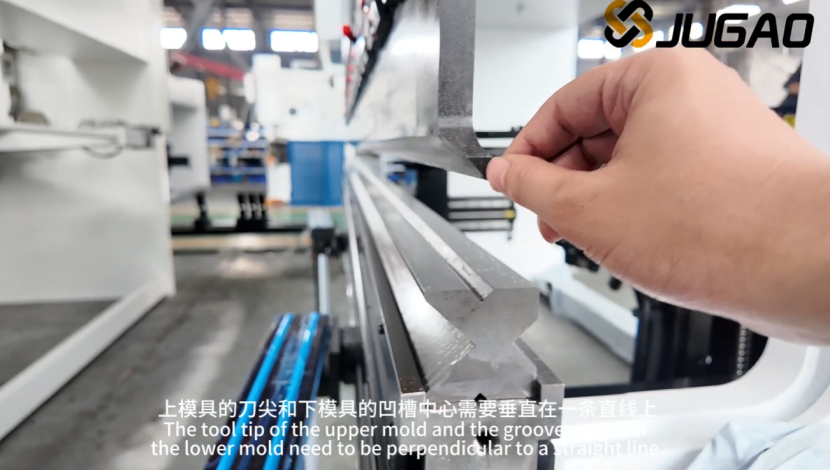

Krok 1: Ověřte instalaci nástrojů a obrobku

Před kontrolou strojového systému nejprve ověřte správnost nastavení nástrojů, protože nesprávné nastavení může napodobovat selhání kompenzace.

Klíčové body kontroly:

• Zarovnání mezi střižným nástrojem a matricí

• Opotřebení nebo poškození povrchů nástrojů

• Shoda velikosti otvoru matrice s zpracovávaným materiálem

Krok 2: Zkontrolujte parametry kompenzace CNC řídicího systému

Dále zkontrolujte a upravte nastavení parametrů v řídicím systému CNC.

Základní parametry k ověření:

• Hodnota kompenzace zakřivení

• Logika výpočtu ohybové síly

• Vstupní parametry mechanických vlastností materiálu

• Údaje o tloušťce plechu

Ne přesné vstupní údaje vedou k nesprávným výpočtům kompenzace.

Krok 3: Prozkoumejte hydraulické nebo mechanické kompenzační jednotky

Proveďte cílené kontroly na základě konstrukce kompenzačního systému ohýbacího lisu:

• U hydraulických systémů: Zkontrolujte stabilitu tlaku oleje, funkčnost hydraulických ventilů a pohyb kompenzačních válců

• U mechanických systémů: Ověřte pohyb klínových bloků, stav mazání a přesnost mechanické kalibrace

Tyto kontroly obvykle identifikují základní příčinu selhání kompenzace.

Krok 4: Proveďte zkušební ohýbání a ověření úhlu

Po dokončení úprav proveďte testovací ohýbací operaci. K měření úhlů na třech pozicích použijte digitální úhloměr:

• Levý konec obrobku

• Střední část

• Pravý konec

Shodné hodnoty úhlů na všech pozicích potvrzují správnou funkci kompenzačního systému.

Proaktivní opatření k předcházení selhání úhlové kompenzace

Profilaktická údržba může výrazně snížit výskyt problémů s úhlovou kompenzací v běžné výrobě.

Pravidelná kalibrace systémů pro vyrovnání (crowning)

Pravidelná kalibrace zajišťuje dlouhodobou přesnost kompenzačního systému. Doporučuje se ověřit parametry zakřivení po výměně hlavního nástroje nebo při přepnutí na jiný materiál.

Pravidelná údržba hydraulických součástí

U hydraulických systémů zakřivení patří k pravidelné údržbě:

• Kontrola kvality a hladiny hydraulického oleje

• Monitorování stability tlaku

• Čištění nebo výměna hydraulických filtrů

Tyto kroky zabrání snížení výkonu hydraulického systému.

Standardizovaná údržba nástrojů

Stav nástrojů přímo ovlivňuje přesnost ohýbání. Udržování razítek a matric čistých, nepoškozených a správně seřazených snižuje chyby kompenzace a zvyšuje konzistenci výroby.

Nejčastější dotazy

Jaký je nejčastější důvod selhání úhlové kompenzace ohraňovacího stroje?

Nejběžnějšími příčinami jsou nesprávné nastavení parametrů CNC, poruchy hydraulického systému pro kompenzaci zakřivení a nesprávné seřazení mechanického bloku pro kompenzaci zakřivení.

Jak rychle otestovat funkčnost kompenzačního systému ohraňovacího stroje?

Proveďte testovací ohnutí a změřte úhly na několika místech podél obrobku. Výrazný rozdíl mezi úhlem uprostřed a úhly na okrajích naznačuje možnou poruchu kompenzačního systému.

Může opotřebované nástroje vést ke selhání úhlové kompenzace?

Ano. Opotřebovaná nebo poškozená razítka a matrice mohou způsobit nerovnoměrné ohýbací úhly, které se snadno zamění za poruchu kompenzačního systému.

Jak často by měl být kalibrován systém vyrovnání (crowning) ohýbacího lisu?

Kalibrace se doporučuje při výměně nástrojů, zpracování nových materiálů nebo při zaznamenání odchylek v přesnosti ohýbání.

Závěr

Porucha kompenzace úhlu brzdění závažně narušuje přesnost ohýbání, výrobní efektivitu a kvalitu výrobků. Po pochopení principu činnosti kompenzačního systému a následném postupu řešení potíží – ověření nastavení nástrojů, kontrola parametrů CNC a prohlídka kompenzačního hardware – lze většinu poruch rychle diagnostikovat a odstranit.

Pravidelná preventivní údržba a standardizovaná kalibrace stroje jsou nejúčinnějšími způsoby, jak takovým poruchám předcházet. Pokud problémy s přesností ohýbání přetrvávají nebo je potřeba odborná technická podpora pro systém hydraulického ohýbače, obraťte se na technický tým nebo si přečtěte pokročilé příručky k údržbě na oficiální webové stránce.
