Správná instalace řídicího systému DELEM DA-66T CNC je rozhodující pro zajištění dlouhodobého výkonu a přesnosti vašeho ohraňovacího lisu. Pokud se chystáte tento pokročilý řídicí systém nainstalovat, je nezbytné dodržet strukturovaný a přesný postup. Tato příručka poskytuje jasný, krok za krokem popsaný návod, který vám pomůže instalaci úspěšně dokončit a vyhnout se běžným chybám při nastavení.

Příručka k instalaci DELEM DA-66T je navržena s důrazem na přehlednost a obsahuje jednoduché pokyny, které jsou speciálně přizpůsobeny úspěšné integraci s vaším ohraňovacím lisem. Dodržením těchto pokynů zajistíte správnou konfiguraci systému od samotného začátku a umožníte tak spolehlivý a přesný provoz od prvního dne.

Projďme si základní fáze instalačního procesu, abychom vám pomohli efektivně a přesně uvést váš systém DELEM DA-66T do provozu.

Předmluva

Tento dokument obsahuje technické informace nezbytné pro správnou instalaci řídicího systému DA-Touch na ohraňovací stroj. Je určen k použití kvalifikovaným servisním personálem oprávněným provádět instalaci a nastavení stroje.

Omezená záruka

● Zařízení je dodáváno společností Delem bez bezpečnostních prvků. Výrobce stroje musí zajistit bezpečné prostředí.

● Toto zařízení musí být instalováno a používáno v souladu se specifikacemi společnosti Delem. Záruka na zařízení zanikne v případě nesprávné instalace a/nebo nesprávného použití tohoto zařízení.

● Na tento výrobek se vztahují Obecné obchodní podmínky dodávek společnosti Delem. Tyto podmínky jsou na vyžádání k dispozici u společnosti Delem.

● Tato příručka vám nepřiznává žádná práva. Společnost Delem si vyhrazuje právo změnit tuto příručku bez předchozího upozornění.

● Všechna práva vyhrazena. Autorská práva drží společnost Delem. Žádná část této publikace nesmí být kopírována nebo reprodukována bez písemného souhlasu společnosti Delem BV.

Část I – Popis hardwaru

Tato část obsahuje technické specifikace řídicího systému Delem řady DA-Touch.

⒈ Úvod

Tato příručka obsahuje informace nezbytné pro instalaci řídicího systému DA-Touch. Takový řídicí systém je jádrem řídicího systému ohýbačky, kterým se řídí synchronizovaný stroj pro ohýbání plechů.

Řídicí systém DA-Touch kombinuje v jednom zařízení různé úkoly:

– programování výrobků a nástrojů;

– řízení os během ohýbání;

– nastavení parametrů stroje.

Programování výrobků a provoz řídicího systému jsou popsány v uživatelské příručce [4,5] příslušného modelu řídicího systému. Řízení ohýbačky a systémové vstupy/výstupy mezi řídicím systémem a strojem jsou realizovány prostřednictvím

pomocí modulů DM. Toto je vysvětleno v kapitole 2 této části.

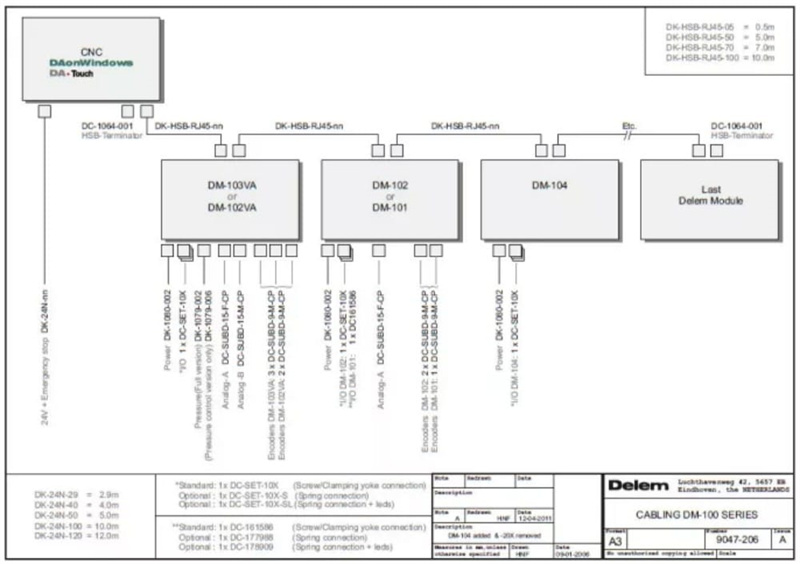

⒉ Systémové vstupy/výstupy

Systémové vstupy/výstupy mezi řídicím systémem DA-Touch a strojem jsou zajištěny prostřednictvím modulů DM. Tyto moduly jsou k řídicímu systému DA-Touch připojeny prostřednictvím rychlé sběrnice (HSB). Význam všech signálů vstupů/výstupů je popsán v parametrickém manuálu stroje.

parametrickém manuálu řídicích systémů Delem.

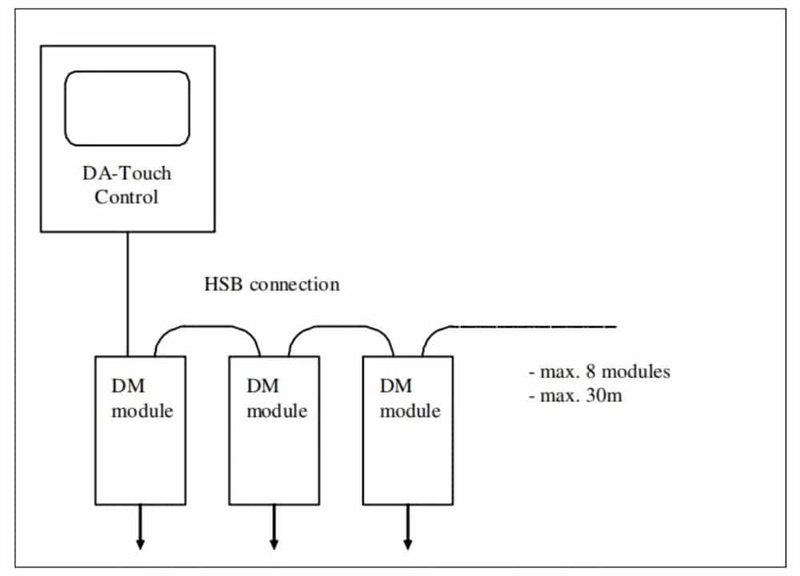

Maximální povolený počet modulů pro sběrnici HSB je 8. Celková délka kabelu HSB na sběrnici nesmí přesáhnout 30 metrů. Pokud je v systému vyžadováno více modulů, lze prostřednictvím softwarové volby povolit druhý, volitelný spoj HSB.

Než lze modul použít k řízení osy, musí být připojen k řídicímu systému a rozpoznán jako platný modul DM. Postup instalace modulů DM do systému a přiřazení os těmto modulům je popsán v parametrickém manuálu stroje řídicích systémů Delem [1].

Specifikace všech modulů DM jsou uvedeny v manuálu Delem modusys [2].

⒊ Specifikace

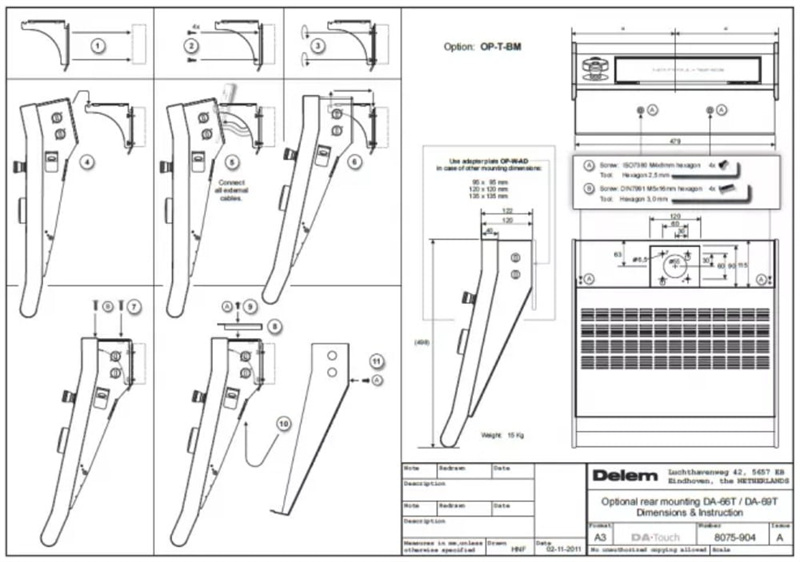

3.1 Fyzické rozměry

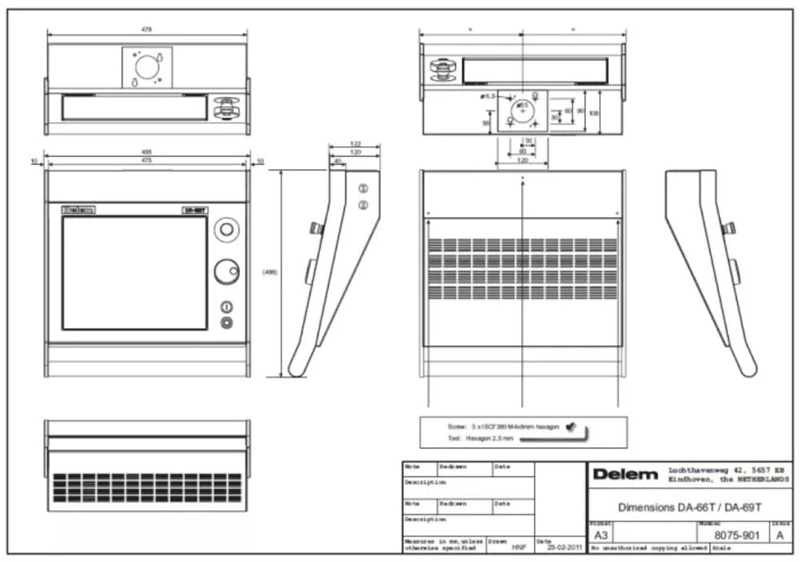

Rozměry ovládacího panelu DA-Touch naleznete v přiložených výkresech na konci této kapitoly.

Následující hodnoty specifikací prostředí platí pro každý ovládací panel DA-Touch:

Okolní teplota	0–50 °C Varování: Vyhněte se dlouhodobému vystavování ovládacího panelu přímému slunečnímu záření. Jinak teplota uvnitř ovládacího panelu stoupne nad povolené limity. Provoz ovládacího panelu by měl probíhat v uzavřeném prostředí.
Teplota skladování	min. –10 °C, max. 70 °C
Relativní vlhkost	max. 90 %, bez kondenzace
EMC	navrženo a vyrobeno tak, aby splňovalo následující normy: • EN 50081-2 • EN 61000-6-2
Kryt	Navrženo a vyrobeno tak, aby splňovalo požadavky normy IP54.

3.2 Technické specifikace

Zásoba energie	18–28 VDC 75 W
Displej	LCD/TFT 1280 × 1024, odolnost vůči poruchám: – celkem 15 vadných pixelů – maximálně 4 vadné pixely v poloměru 10 mm – maximálně 10 ne-bílých pixelů na bílé obrazovce – maximálně 10 ne-černých pixelů na černé obrazovce
Rozhraní	2 × HSB, 2 × RS-232, 2 × USB, 1 × 10/100 baseT
diskový mechanizmus (mechanismy)	Karta CompactFlash, 1 GB (DA-66T) nebo 2 GB (DA-69T)
tlačítko nouzového zastavení	Jmenovité izolační napětí: 250 V AC/DC, jmenovité impulzní napětí Uimp: 2,5 kV, jmenovitý provozní proud Ie: • AC 15 B300 3 A / 120 V, 1,5 A / 240 V; Ithe: 5 A • DC 13 Q 300 0,55 A / 120 V, 0,27 A / 240 V; Ithe: 2,5 A Stupeň znečištění: 3 Kladná vzdálenost otevření kontaktů: > 3 mm Rychlost spouštění: 5 až 1000 mm/s Třída ochrany: II

⒋ Náhradní díly

4.1 Úvod

Tabulka na následující stránce poskytuje přehled dostupných náhradních dílů pro ovládací jednotky DA-Touch. Další kapitola obsahuje výkres rozloženého pohledu ovládací jednotky DA-Touch, ve kterém jsou použita stejná čísla náhradních dílů.

Poznámka:

Při objednávání náhradních dílů vždy uveďte typ řízení, výrobní číslo a sériové číslo řízení, pro které jsou náhradní díly určeny.

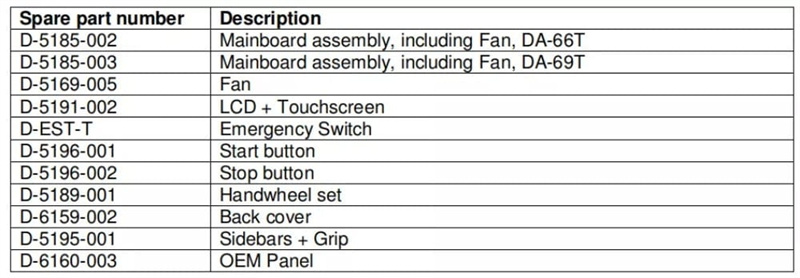

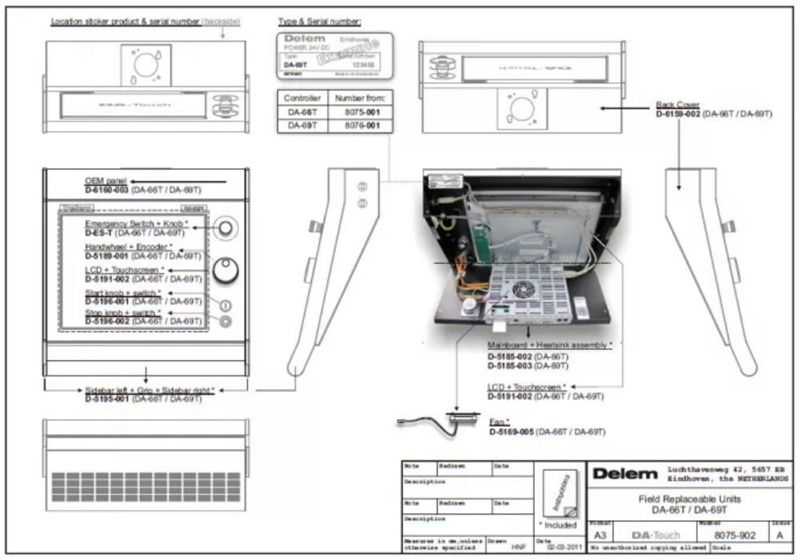

4.2 Přehled náhradních dílů

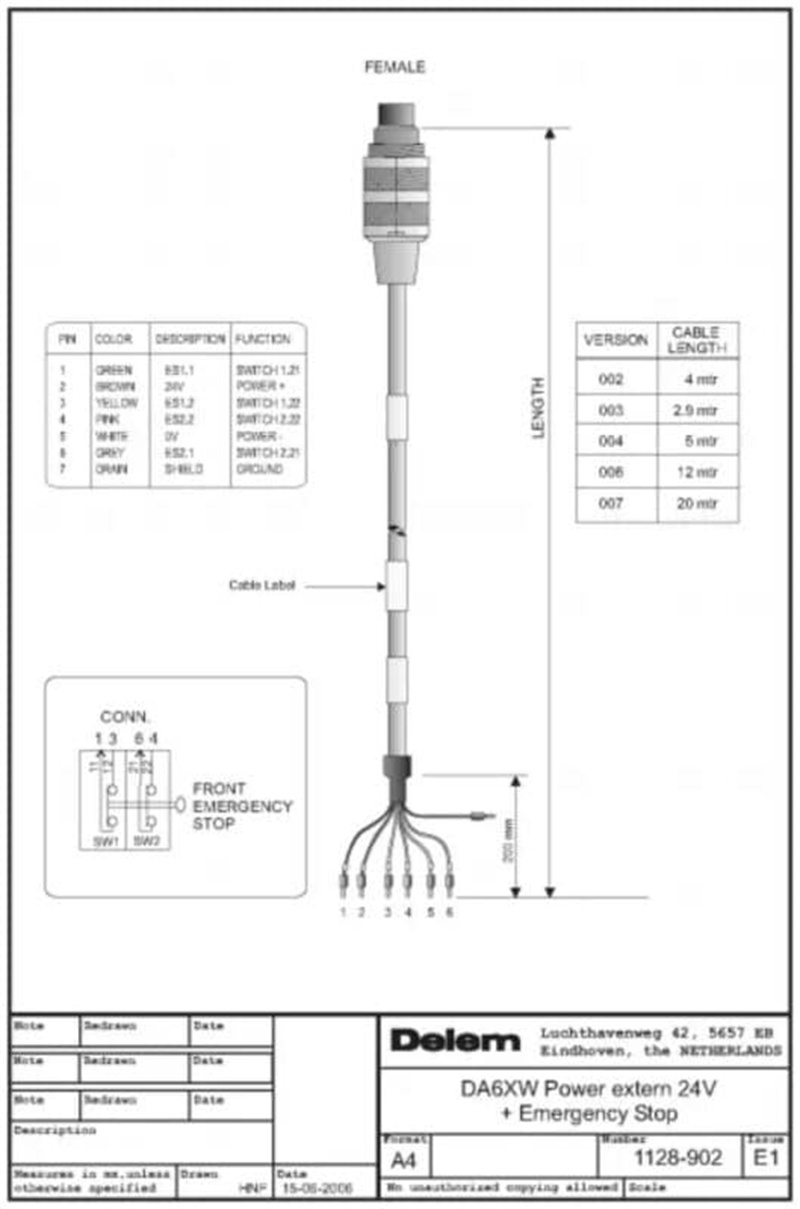

⒌ Schémata

5.1 Informace o řízení DA-Touch

5.2 Různé informace

Část II – Nastavení stroje

Tato část popisuje nezbytná nastavení řízení DA-Touch v souvislosti s nastavením stroje.

Mnoho nastavení stroje lze upravit prostřednictvím prostředí Windows. Práce s Windows by měl provádět oprávněný pracovník, který ví, jak s Windows pracovat.

⒈ Parametry stroje

Nastavení parametrů stroje a parametrů os se provádí v aplikaci Delem. Tento postup je podrobně popsán v manuálu Delem pro parametry stroje [1].

Poznámka:

Instalace možností se neprovádí v nabídce parametrů stroje Delem. Další informace o instalaci možností naleznete v kapitole 3.

Poznámka:

Postup aktualizace softwaru se neprovádí v nabídce parametrů stroje Delem. Další informace o postupu aktualizace naleznete v kapitole 2 této části.

⒉ Úlohy systému Windows

2.1 Úvod do systému Windows

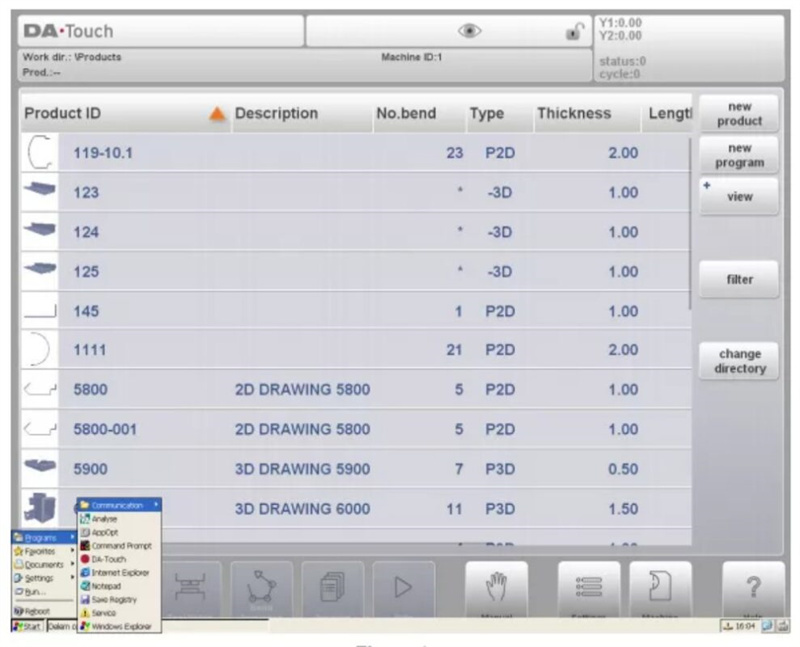

Chcete-li získat přístup k funkcím systému Windows na řídicím zařízení DA-Touch, musí být klávesnice a myš připojeny k USB portu. Chcete-li otevřít nabídku Start systému Windows, stiskněte tlačítko Windows na USB klávesnici.

Chcete-li přepnout do systému Windows bez spuštění žádné aplikace, klikněte na ikonu tužky v pravém dolním rohu obrazovky. Aplikace řízení Delem je přepnuta do pozadí, ale zůstává aktivní.

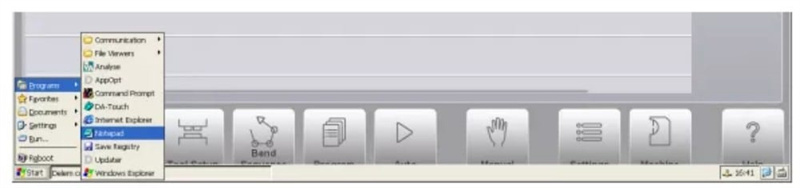

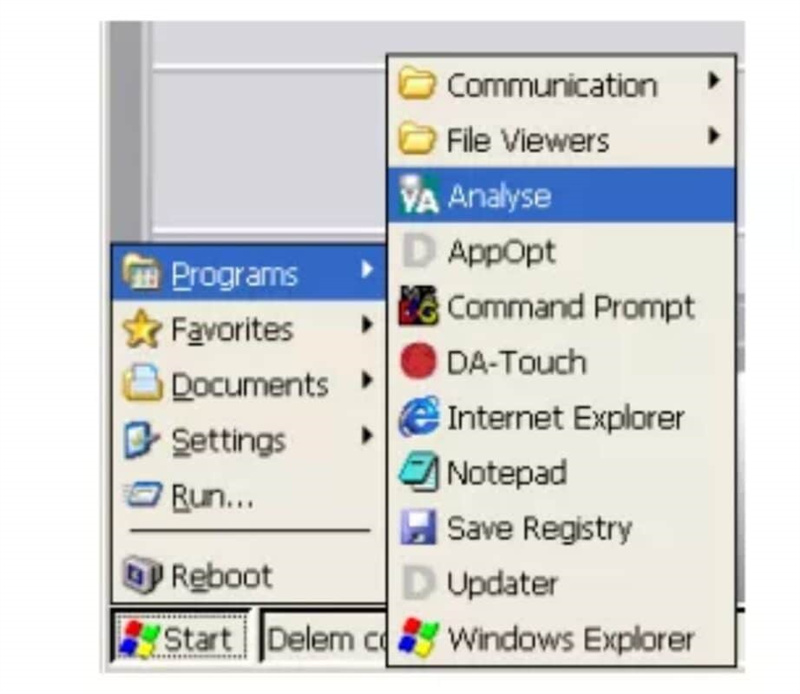

Chcete-li aktivovat konkrétní aplikaci, klikněte na tlačítko Start v levém dolním rohu obrazovky. Vyberte aplikaci ze seznamu. Pro mnoho úloh stroje je tento postup nutný, proto se s ním důkladně seznámte.

Příkaz „Restartovat“ umístěný přímo nad tlačítkem Start slouží k restartování řídicího systému. V tomto návodu bude uvedeno, kdy je tento krok nutný.

2.2 Přihlášení

Pro několik operací a funkcí v prostředí Windows je nejprve nutné se přihlásit s příslušnou úrovní přístupu. Pokud nebudete přihlášeni s odpovídající úrovní, funkce nebude provedena nebo se zobrazí chybová zpráva.

Skutečná úroveň přístupu bude uvedena vedle symbolu zámku klávesnice.

• Po restartu/restartování řídicího systému zůstane úroveň přístupu stále aktivní.

• Úroveň přístupu se resetuje vypnutím řídicího systému.

• Uvedené kódy pro přístup jsou stejné jako kódy pro přístup do nabídky parametrů stroje.

2.3 Adresářová struktura

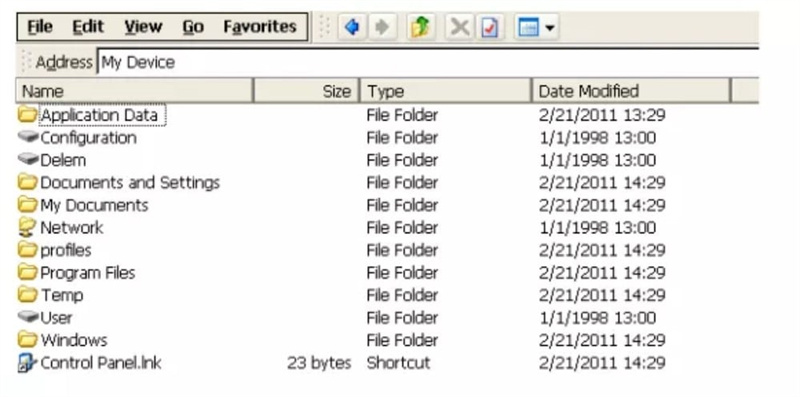

Data na řídicím systému jsou uspořádána do jednotek a adresářů stejně jako na počítači. V grafickém rozhraní Windows se pro adresář používá také termín „složka“.

Většina adresářů na pracovní ploše Windows jsou dočasné adresáře, což znamená, že jsou ztraceny po vypnutí řídícího zařízení a znovu vytvořeny po jeho spuštění. Následující jednotky jsou trvalé, protože odkazují na paměťovou kartu CompactFlash řídícího zařízení:

Delem

Konfigurace

Uživatel

Tato karta CompactFlash je vnitřní úložné zařízení řídícího zařízení. Všechna data, která mají být uložena pro pozdější použití, by měla být uložena na jednu z jednotek umístěných na kartě CompactFlash.

2.4 Důležité soubory

Mnoho nastavení řídícího zařízení je uloženo v souborech, které se nacházejí na pevném disku řídícího zařízení. To platí jak pro aplikaci Delem, tak pro platformu Windows. Při každém (opětovném) spuštění řídícího zařízení software tyto soubory vyhledá a načte naposledy uložená nastavení.

Pokud se z nějakého důvodu nastavení poškodí, je možné tyto soubory odstranit. Při dalším spuštění převezme řídící zařízení výchozí nastavení. Tuto akci by mělo být provedeno pouze jako poslední prostředek, pokud již řídící zařízení nefunguje správně.

Pokud jsou nastavení správná a nechcete, aby je neoprávnění uživatelé měnili, je možné tyto soubory nastavit jako soubory pouze pro čtení. Tímto způsobem nelze nastavení změnit. Chcete-li soubor nastavit jako pouze pro čtení, postupujte následovně:

• otevřete Průzkumníka Windows

• přejděte do správného umístění (adresáře), abyste našli soubor

• klikněte na požadovaný soubor

• otevřete nabídku Soubor a vyberte položku „Vlastnosti“

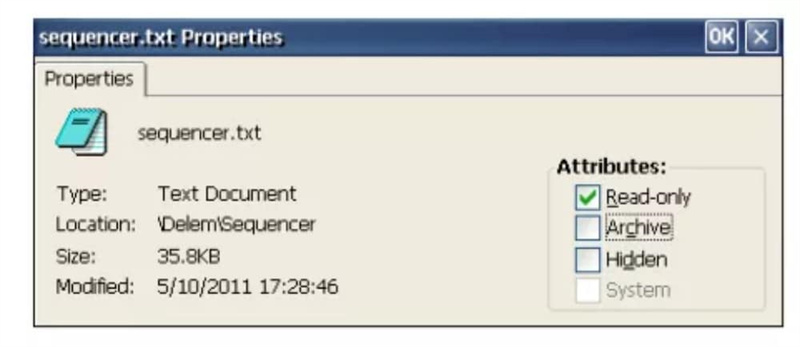

Mělo by se objevit okno podobné tomu níže:

V části „Atributy“ okna zaškrtněte možnost „Pouze pro čtení“ a klikněte na tlačítko „OK“, abyste nastavení uložili. Soubor již nelze dále upravovat.

V uvedeném příkladu jsou zobrazeny vlastnosti souboru sekvenčního programu. To znamená, že změny provedené v souboru sekvenčního programu budou ignorovány.

Jinou možností je označit soubory jako ‚skryté‘. Skrytý soubor se ve Windows Exploreru nezobrazuje a je tak chráněn před neoprávněnými uživatelskými akcemi. Skrytý soubor nelze otevřít ani z prostředí aplikací systému Windows, například z WordPadu. Aplikace Delem však stále dokáže otevřít potřebný konfigurační soubor, i když je skrytý.

Pokud má oprávněná osoba přistupovat ke skrytým souborům, lze ve Windows Exploreru nastavit zobrazení všech souborů. V rámci Průzkumníka otevřete nabídku Zobrazit a vyberte položku ‚Možnosti…‘. Zobrazí se následující okno:

Nezobrazovat skryté soubory a složky

Průzkumník souborů nebude zobrazovat soubory, které byly označeny jako skryté.

Skrýt chráněné systémové soubory

Průzkumník nebude zobrazovat soubory používané operačním systémem Windows.

Skrýt přípony souborů

Průzkumník nebude zobrazovat třímístnou příponu v názvech souborů.

Na následujících stránkách je uveden seznam souborů obsahujících nastavení pro operační systém Windows

a pro řídicí aplikaci Delem.

2.5 Windows Registry

V operačním systému Windows lze upravit několik nastavení ovládání, např. citlivost myši atd. Obvykle jsou tato nastavení Windows obnovena na výchozí tovární hodnoty po restartování nebo vypnutí ovládacího zařízení.

Pokud si přejete tato nastavení uchovat trvale, je možné je uložit pomocí nástroje „SaveRegistry.exe“. Tento nástroj lze spustit z nabídky Start systému Windows, Programy → Uložit registry. Všechna aktuální nastavení v systému Windows jsou uložena a budou obnovena při dalším spuštění.

Nastavení jsou uložena v souboru „user.reg“, který se nachází v adresáři „\User\Delem\Boot“. Pokud je funkce Uložit registry provedena při přihlášení s úrovní 1 nebo vyšší, bude nastavení uloženo do souboru „config.reg“ v adresáři „\Configuration\Delem\Boot“. Při spuštění jsou zkontrolovány oba soubory registru a nastavení z obou souborů jsou použita (sloučena).

Pokud z nějakého důvodu již nastavení nejsou přijatelná, odstraňte tento soubor. Při dalším spuštění budou obnovena výchozí tovární nastavení.

Vyčištění registru lze provést také prostřednictvím záchranného postupu. Viz oddíl 2.10 o záchranném postupu.

Poznámka:

Ne všechna nastavení Internet Exploreru jsou uložena v registru. Počáteční stránka prohlížeče je v registru uložena. Oblíbené webové adresy však jsou uloženy v adresáři \Windows\Favorites. Tento adresář se po vypnutí napájení ztratí. Chcete-li tato nastavení uložit,

měli byste zkopírovat soubory z tohoto adresáře na řídicí pevný disk. Po spuštění lze tyto soubory zpět zkopírovat do adresáře „Favorites“.

Soubory lze po spuštění automaticky zkopírovat úpravou souboru „autoexec.bat“. Viz oddíl 2.9 o tomto souboru.

2.6 Program Poznámkový blok

Program Poznámkový blok lze použít k úpravě prostých textových souborů na řídicím zařízení. Program lze spustit prostřednictvím nabídky Start systému Windows:

Jinou možnou metodou je otevření vhodného souboru dvojklikem myší. Soubor je vhodný, pokud má ikonu Poznámkového bloku.

2.7 Síťové funkce

2.7.1 Konfigurace

Díky síťovým funkcím je aplikace Delem schopna kopírovat nebo načítat soubory ze sítě nebo do sítě. Dostupné síťové umístění pro aplikaci Delem musí být nastavena na platformě Windows.

Postup nabídnutí sítě zhruba zahrnuje čtyři kroky:

1. nastavení sítě na platformě Windows

2. definice síťových cest pro Windows

3. kontrola dostupnosti sítě na řídícím systému

4. uložení nastavení (registru)

První krok by měl provést správce sítě. Zahrnuje všechny běžné úkoly, jako je připojení řídícího systému k síti, výběr správného síťového protokolu pro Windows a poskytnutí sdíleného disku.

Krok dva je třeba provést na řídicím zařízení. Aktivujte příkazový řádek pomocí nabídky Start systému Windows. Zadejte následující příkaz:

2.7.2 Odstranění síťového mapování

Chcete-li odstranit existující síťové mapování, proveďte následující kroky:

Aktivujte příkazový řádek a zadejte následující příkaz:

net use <název cesty> /d

2.7.3 Síťová adresářová struktura

Po navázání síťového připojení je možné do sítě ukládat nebo z ní načítat data.

2.8 Úprava souboru autoexec.bat

Soubor ‚autoexec.bat‘ je standardním souborem v systému Windows. Jakýkoli příkaz, který lze spustit z příkazového řádku, lze také zadat do tohoto ‚batchového souboru‘. Při každém spuštění nebo restartu řídicího zařízení systém nejprve vyhledá speciální batchový soubor ‚autoexec.bat‘. Všechny

příkazy, které jsou v něm uvedeny, systém automaticky provede.

Běžné úkoly pro takový soubor zahrnují připojení k síti a kopírování souborů do sítě nebo ze sítě. Ve standardním souboru je implementován jeden úkol: aktivace aplikace Delem. Další úkoly lze případně přidat.

Chcete-li tento dávkový soubor upravit, je řídicí jednotka vybavena aplikací Notepad. Tuto aplikaci lze spustit z nabídky Start systému Windows. Můžete také vybrat soubor, otevřít nabídku Soubor a zvolit možnost Upravit.

⒊ Nastavení řídicí jednotky DA

3.1 Úvod

V této kapitole jsou popsány některé funkce, kterými lze upravit funkčnost aplikace DA.

3.2 Přidání KO-tabulky

KO-tabulka je soubor obsahující počáteční nastavení parametrů řízení osy Y pro konkrétní typ hydrauliky. Vždy je do softwaru zahrnuta výchozí sada KO-tabulek. Pokud je potřeba KO-tabulka, která zatím není zahrnuta, lze ji ručně přidat.

Stačí zkopírovat soubor (KO-7xxx.bin) do následující složky: \Configuration\Delem\Machine

Aktivní tabulku KO lze vybrat v nabídce parametrů stroje (obecné parametry).

Poznámka:

Chcete-li na jednotku \Configuration zapisovat, mazat nebo upravovat soubory, musíte se přihlásit na úrovni 1 nebo vyšší.

3.3 Instalace volitelných funkcí

3.3.1 Vyžádání volitelné funkce na řídicím systému

Na řídicím systému je možné instalovat softwarové volitelné funkce. Tyto funkce lze vyžádat u společnosti Delem. Volitelné funkce pro řídicí systém DA-Touch lze zakoupit kdykoli. Provede se to zakoupením „voucheru pro volitelnou funkci“ pro konkrétní funkci (např. 3D vizualizace, čtečka čárových kódů atd.). Nový voucher pro volitelnou funkci je platný pro jakýkoli řídicí systém DA-Touch. Je tedy možné zakoupit jeden nebo více voucherů pro volitelné funkce a uchovávat je na skladě, dokud nebude daná volitelná funkce na řídicím systému potřebná. Voucher pro volitelnou funkci má následující podobu:

3.1.2 Vyžádání kódu pro volitelnou funkci u společnosti Delem

Soubor UIR, který vygeneroval program pro volitelnou funkci, je třeba zaslat společnosti Delem. Z tohoto souboru UIR je vygenerován licenční soubor. Tento licenční soubor lze poté použít k aktivaci volitelné funkce na řídicím systému.

Existuje několik způsobů, jak odeslat soubor UIR společnosti Delem. Nejjednodušší (a nejpomalejší) způsob je uložit soubor na disketu a tuto disketu poslat společnosti Delem. Po určité době obdržíte disketu se souborem licence.

Jinou možností je odeslat soubor UIR e-mailem společnosti Delem a požádat o licenci. Soubor licence obdržíte v krátké době.

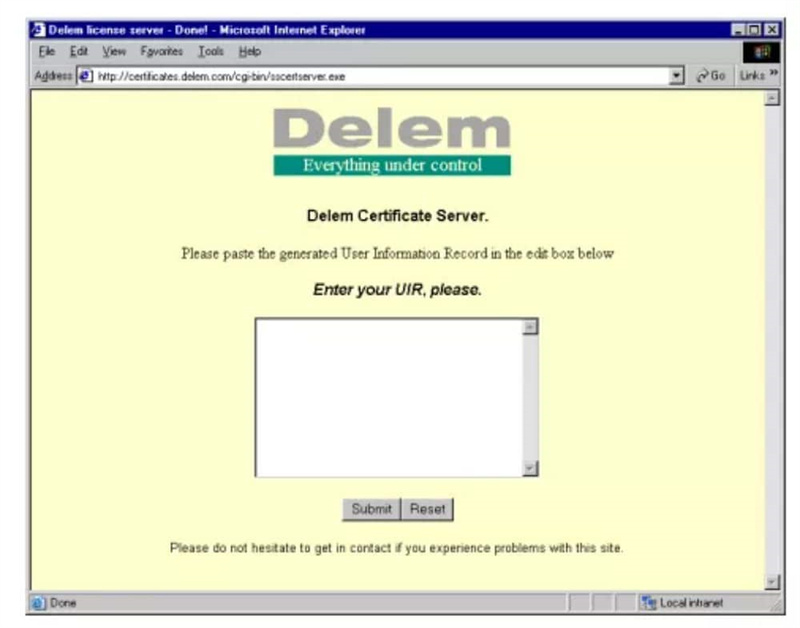

Třetí možností je využít připojení k internetu a připojit se k speciálnímu licenčnímu serveru Delem.

3.3.3 Modul identifikace Delem (DIM)

Po aktivaci volby je tato uložena v modulu identifikace Delem (DIM). DIM je malá karta, která se vkládá do hlavní desky. Aktivované volby lze přenést na jiné řídicí zařízení stejného typu (DA-66T nebo DA-69T) jednoduše tak, že vložíte kartu DIM do nového řídicího zařízení.

3.3.4 Zakázání volby

Jakmile je volba aktivována, je zaznamenána na kartě DIM. Není možné volbu z karty DIM odstranit. Pokud je z nějakého důvodu nutné volbu (dočasně) vypnout, lze ji zakázat pomocí aplikace AppOpt.

Chcete-li možnost zakázat, vyberte ji ze seznamu a stiskněte tlačítko „Zakázat licenci“.

3.4 Nastavení sekvenčního programu

Sekvenční program je vestavěnou funkcí PLC systému Delem. Textový soubor se sekvenčním kódem je uložen na pevném disku řídícího zařízení v souboru sequencer.txt. Výchozí sekvenční program Delem je uložen ve složce \Delem\Sequencer. Tato složka obsahuje také standardní

soubory pro zahrnutí do sekvenčního programu, například delem.def.

3.5 Barvy obrazovek

Obrazovky aplikace DA lze upravit podle přání zákazníka. To se provádí úpravou souboru s názvem ‚colours.ini‘. Při dodání obsahuje tento soubor tovární standardní hodnoty. Výchozí soubor colours.ini je umístěn ve složce \Delem\Style\Default\1280×1024. Chcete-li upravit nastavení barev, proveďte následující kroky:

• Přihlaste se na úrovni 1 nebo vyšší

• Vytvořte podsložku \Style\Default\1280×1024 ve složce \Configuration\Delem

• Zkopírujte výchozí soubor colours.ini z adresáře \Delem\Style\Default\1280×1024 do adresáře \Configuration\Delem\Style\Default\1280×1024

• Nyní lze soubor colours.ini upravovat pomocí textového editoru, například vestavěné aplikace Poznámkový blok.

3.6 Firemní logo

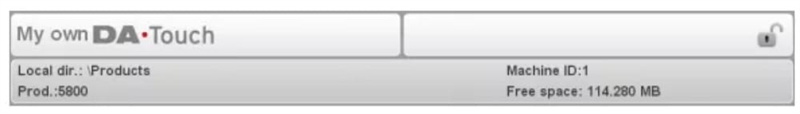

V levém horním rohu řídicí obrazovky je zobrazeno logo produktu Delem „DA-Touch“.

Toto logo je malý obrázek uložený na řídicím disku jako standardní soubor PNG: logo.png. V případě potřeby lze toto logo nahradit nebo změnit na příslušné firemní logo.

3.7 Zálohovací systém / Obnovovací systém

Je možné vytvořit úplnou zálohu řídicího systému DA-Touch. Tato záloha zahrnuje:

– Aplikační software

– Všechny další soubory na jednotce \Configuration (např. sekvenční program atd.)

– Parametry stroje

– Všechna uživatelská data (produkty, nástroje, nastavení)

Vytvořit zálohu systému

Pro vytvoření úplné zálohy systému proveďte následující kroky:

• Zasuňte USB paměťovou klíčenku do jednoho z USB portů.

• Vyberte stránku „Informace o systému“ v nabídce stroje.

• Stiskněte softklávesu „zálohovat systém“. Zobrazí se následující okno:

3.8 Kalibrace dotykové obrazovky

Dotyková obrazovka je při dodání již kalibrována a připravena k použití.

Někdy může být nutné dotykovou obrazovku znovu kalibrovat, například po namontování řídicí jednotky na stroj. Kalibrace je rychlá a snadná.

• Vyberte stránku „Údržba“ v nabídce stroje.

• Stiskněte tlačítko „kalibrace dotykové obrazovky“.

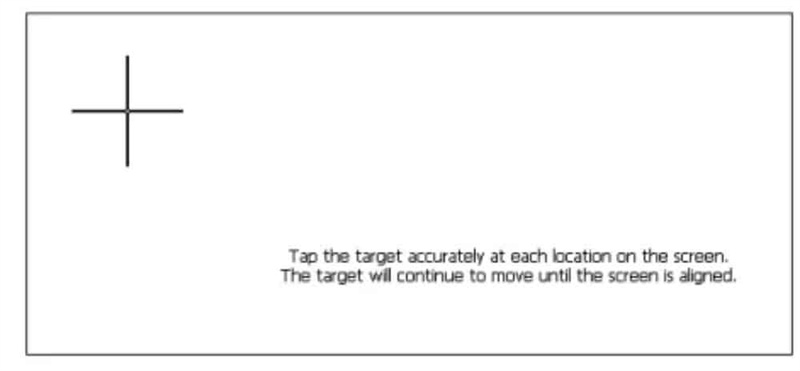

• Zobrazí se bílá obrazovka s černým křížem. Dotkněte se černého kříže velmi opatrně.

• Tento krok opakujte pokaždé, když se kříž přesune na novou pozici.

3.9 Analytický program

Ovládací jednotka je vybavena programem pro analýzu cyklu ohýbacího stroje. Tento analytický program může běžet paralelně s aplikací DA.

Princip fungování je následující. Během jednoho ohýbacího cyklu program zaznamenává hodnoty řady analogových a digitálních vstupních/výstupních signálů. Všechna tato data jsou okamžitě uložena do souboru na disku ovládací jednotky a lze je znázornit graficky.

Nejprve se přihlaste na úrovni 2 nebo vyšší. Poté spusťte z nabídky Start systému Windows položku Programy → Analýza, abyste aktivovali nástroj pro analýzu.

4. Aktualizace ovládacího softwaru

4.1 DelemInstaller

DelemInstaller.exe je malý program, který běží na PC. Slouží k vytvoření aktualizačního souboru, který se následně instaluje do ovládací jednotky DA-Touch.

Dále lze nainstalovat další nástroje pomocí DelemInstalleru nebo vytvořit záchranný USB klíč.

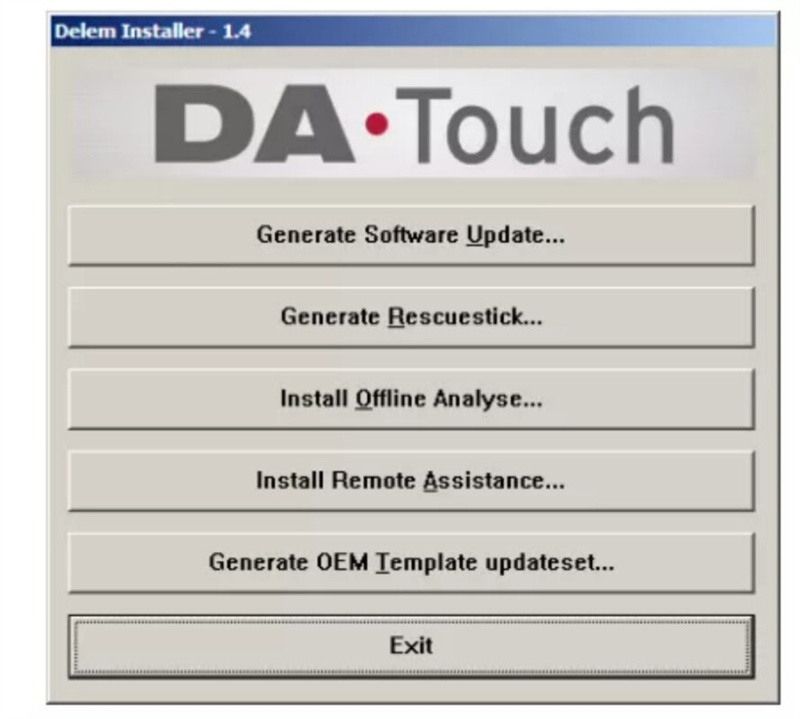

Při spuštění souboru DelemInstaller.exe na počítači se objeví následující obrazovka:

4.2 Postup aktualizace softwaru

Poznámka: Postup aktualizace popsaný v tomto odstavci aktualizuje pouze aplikační software řídicího systému DA-Touch. Úpravy provedené na jednotce \Configuration a data na jednotce \User zůstanou nezměněny.

4.3 Sada aktualizací pro OEM

Postupem popsaným v odstavci 4.2 se aktualizuje pouze standardní aplikace řídicího systému DATouch. Pomocí sady aktualizací pro OEM lze současně nainstalovat i další soubory, například soubor sekvenčního programu.

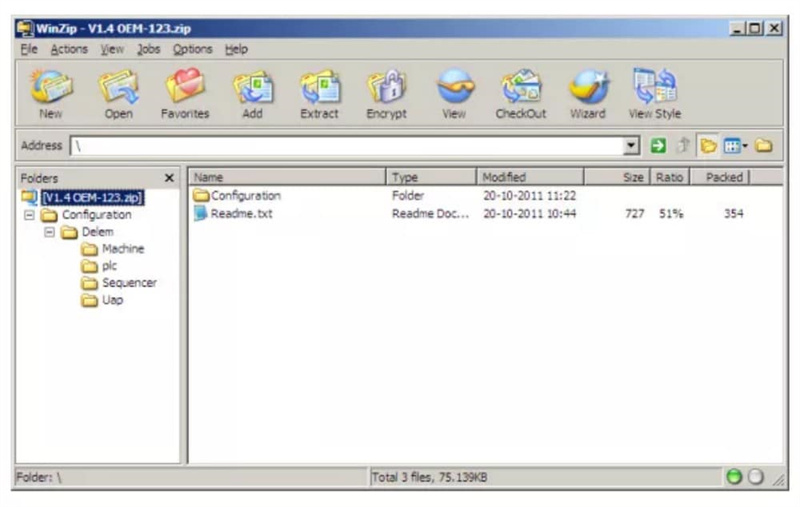

Sada aktualizací pro OEM je soubor ve formátu .zip obsahující aplikační software a další soubory uspořádané ve stejné struktuře složek, jaká je použita při instalaci na řídicí systém DA-Touch.

S aplikací DelemInstaller lze vygenerovat šablonu ve formátu .zip, kterou lze použít jako výchozí bod pro sestavení vlastního aktualizačního balíčku. Tento soubor .zip již obsahuje nejčastěji používané složky.

4.4 Záchranný postup řídicího systému

4.4.1 Úvod

Záchranný postup pro řídicí systém Delem slouží k opětovné instalaci veškerého původního softwaru do řídicího systému. Jedná se o poslední možnost, pokud jiné pokusy o „léčbu“ řídicího systému selhaly a/nebo pokud se řídicí systém již nespouští z interního pevného disku (karty CompactFlash).

Při provedení tohoto postupu jsou všechna stávající data na pevném disku smazána: výrobky, nástroje atd. Licenční kódy pro volitelné funkce řídicího systému nejsou smazány. Tyto funkce nejsou uloženy na kartě CompactFlash, ale na modulu DIM.

Tento postup lze úspěšně provést pouze tehdy, jsou-li všechny hardwarové komponenty stále funkční.

4.4.2 Požadavky

K provedení tohoto postupu na řídicím systému je nutné mít následující vybavení:

– kompletní softwarovou sadu DA-Touch;

– počítač se systémem Windows (Windows XP, Windows 7);

– USB flash disk;

4.4.3 Záchranný postup

Záchranný postup se provádí pomocí USB flash disku, který řídicí jednotka rozpozná jako externí USB disk. USB flash disk obsahuje potřebný software a řídicí jednotka se z něj spouští za účelem opětovné instalace řídicího softwaru.

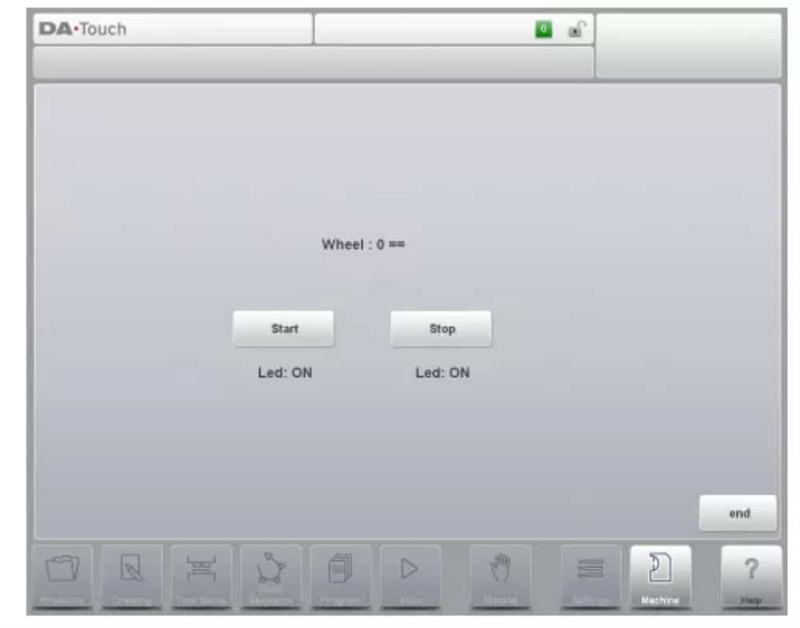

Část III – Diagnostický program

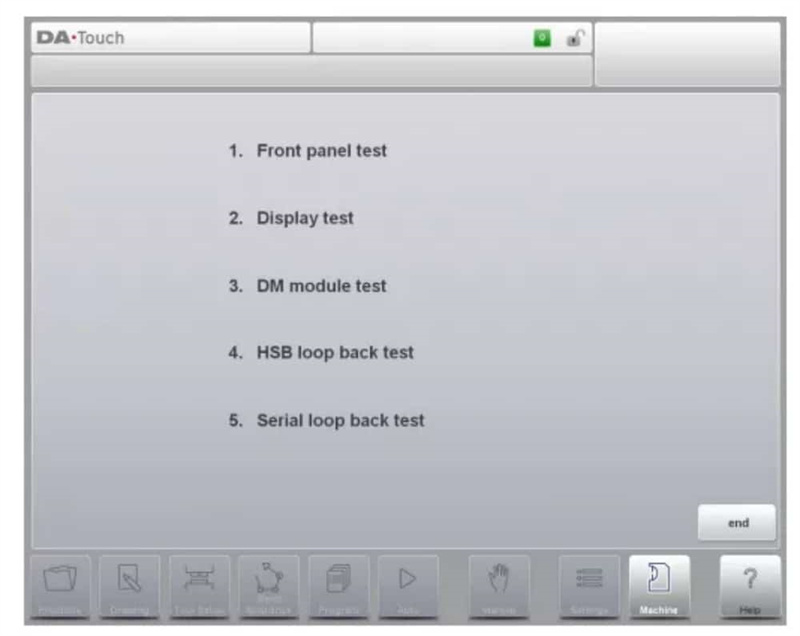

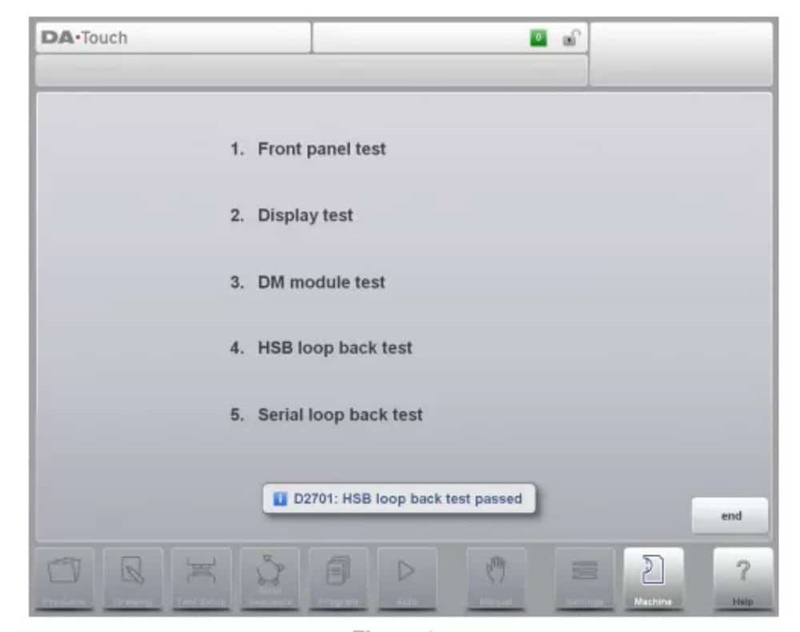

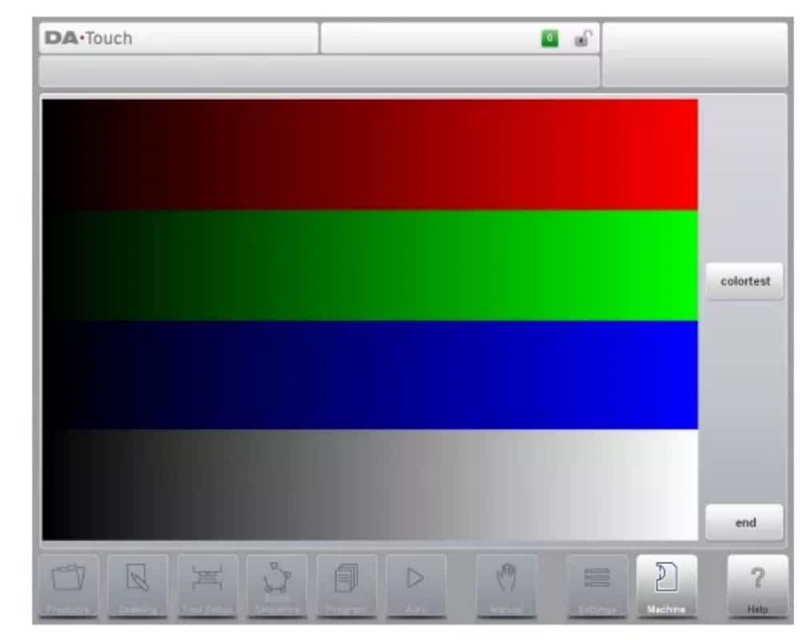

Pro testování řídicí jednotky DA-Touch byla vybavena diagnostickým programem. Pomocí testovacích funkcí diagnostického programu může servisní technik ověřit samotnou řídicí jednotku i komunikaci s externě připojenými součástmi systému.

Před spuštěním diagnostického programu je nutné zkontrolovat, zda hydraulické čerpadlo ohraňovacího stroje neběží. Během diagnostického provozu řídicí jednotky totiž není prováděna žádná regulace ohraňovacího ramene.

⒈ Obecné poznámky

1.1 Výstupy ventilů

S diagnostickým programem je třeba zacházet velmi opatrně, protože proporcionální ventily lze vychýlit. Vysokozadržovací ventily musí být uzavřené, aby se zabránilo poklesu horního nosníku. Doporučuje se umístit horní nosník do nejnižší polohy.

před spuštěním diagnostického programu.

1.2 Kontrola komponentů

V popisu testů je uvedeno, který (které) komponent(y) je (jsou) zodpovědný (zodpovědné) za správné fungování dané části.

Podrobný výkres s rozloženým pohledem na všechny vnitřní kabely a karty řídicího systému DA-Touch naleznete v přiložených diagramech na konci části I.

Montážní deska řídicího systému je snadno vyměnitelná, protože veškerá specifická data jsou uložena na pevném disku.

Pokud je nutné nahradit vnitřní pevný disk (kartu CompactFlash), doporučuje se vytvořit zálohu všech uživatelsky specifických dat: výrobků, nástrojů, programových konstant a parametrů stroje. K tomuto účelu použijte nástroje „záloha výrobků“ a „záloha nástrojů“ v nabídce Nastavení.

účel. Společně s nástroji se automaticky zapisují do záložního média parametry z nabídek Nastavení a Stroj (zadané uživatelem). Chcete-li uložit parametry stroje, musíte přejít do nabídky Parametry stroje a vybrat možnost 5, Zálohování parametrů.

⒉ Testovací nabídka

Po spuštění diagnostického programu se na obrazovce zobrazí nabídka uvedená na obrázku 2.a (příklad hlavní diagnostické nabídky).

⒊ Test čelního panelu

Funkce

Tento test slouží k ověření funkčnosti tlačítek Start a Stop a ručního kolečka.

Popis

Zobrazí se následující obrazovka, jak je uvedeno na obrázku 3.a.

⒋ Test obrazovky

Funkce

Aby bylo možné posoudit barevné nastavení a správnou funkčnost barevné obrazovky, zobrazí se řada vodorovných pruhů. Je důležité, aby byly k dispozici tři základní barvy (červená, zelená a modrá).

Stisknutím tlačítka „colortest“ se zobrazí bílá obrazovka (přepínací funkce).

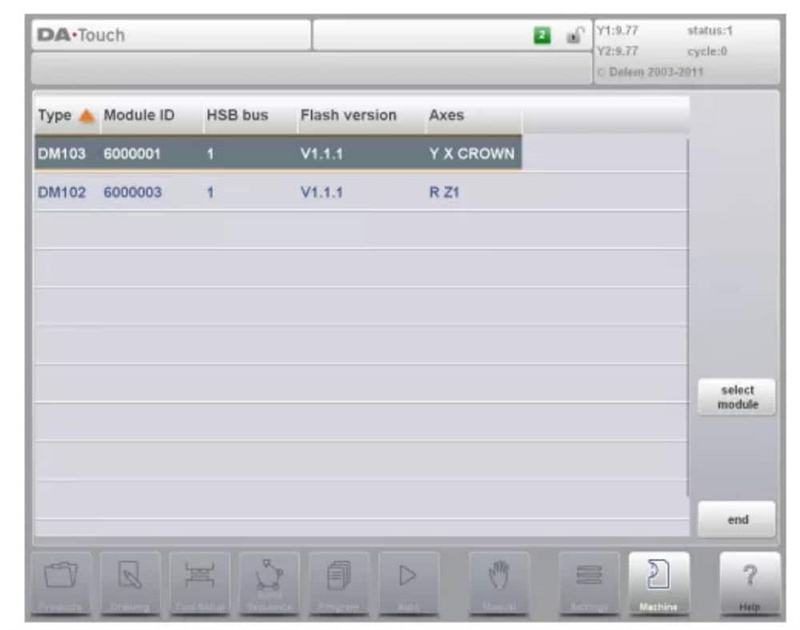

⒌ Test modulu DM

Funkce

Tento test kontroluje vstupy a výstupy připojených modulů DM.

⒍ Test sběrnice HSB

Funkce

Tímto testem se kontroluje konektor sběrnice High Speed Bus (HSB) řídicí jednotky. Popis

Tímto testem se kontroluje obvod sběrnice HSB řídicí jednotky. Pro provedení tohoto testu:

• otevřete řídicí jednotku;

• odpojte standardní kabel sběrnice HSB připojený k hlavní desce;

• vezměte krátký kabel sběrnice HSB a jeden jeho konec připojte k prvnímu konektoru HSB a druhý konec ke druhému konektoru HSB;

• zavřete řídicí jednotku;

• zapněte řídicí jednotku a přejděte do hlavního diagnostického menu;

• v hlavním menu diagnostického režimu klepněte na položku 4.

7. Test sériových portů

Funkce

Tímto testem se kontrolují konektory sériového rozhraní (RS-232) řídicího systému.

Popis

• otevřete řídicí jednotku;

• Na testovaný port RS-232 připojte smyčkový (loopback) konektor;

• zavřete řídicí jednotku;

• zapněte řídicí jednotku a přejděte do hlavního diagnostického menu;

• V režimu diagnostiky stiskněte položku 5 v hlavní nabídce.

• Oba připojení jsou testována současně.

• Výsledek se zobrazí na obrazovce.

Důležitá hesla

Úroveň 0: 741 Úroveň 1: 14753 Úroveň 2: 32157 Úroveň 3: 25789

Pokud si chcete stáhnout návod k instalaci řídicího systému DELEM DA-66T pro svou CNC ohraňovací licí stroj ve formátu PDF, navštivte prosím náš centrum ke stažení – zde najdete všechny potřebné návody. Můžete se také obrátit na technický tým společnosti JUGAO CNC MACHINE.
