Pokud se těšíte na začátek práce s řídicím systémem Cybelec CybTouch 6 C, jste na správném místě. V tomto článku vás provedu základy nastavení a používání tohoto sofistikovaného a uživatelsky přívětivého řídicího systému – navrženého tak, aby zvýšil přesnost a efektivitu vašich úloh v oblasti obrábění kovů. Ať už jste noví uživatelé systémů CybTouch nebo hledáte způsoby, jak optimalizovat svůj pracovní postup, tento průvodce vám poskytne klíčové informace, které potřebujete k tomu, abyste z vašeho řídicího systému Cybelec CybTouch 6 C vytěžili maximum. Pojďme se ponořit do možností tohoto výkonného nástroje a odemknout potenciál vašich operací v oblasti obrábění kovů.

Úvod

Cybelec CybTouch 6 C je moderní, uživatelsky přívětivý dotykový řídicí systém určený pro ohýbání plechů. Díky svému intuitivnímu rozhraní a pokročilým funkcím umožňuje operátorům dosahovat výjimečné přesnosti a efektivity. Porozumění způsobu navigace a využití systému CybTouch 6 C je nezbytné pro zvýšení produktivity a přesnosti. Zvládnutím jeho klíčových komponent můžete plně využít možnosti tohoto systému a optimalizovat své ohýbací operace.

Systém Cybelec CybTouch 6 C je navržen tak, aby bylo ovládání ohýbaček plechů co nejjednodušší, a poskytuje bezproblémové provozní prostředí. Vzhledem k pravidelným aktualizacím softwaru a rozdílům v konfiguracích ohýbaček plechů se mohou vyskytnout drobné odchylky od informací uvedených v této příručce. Pravidelné aktualizace vašeho systému zajistí optimální výkon systému CybTouch 6 C.

Obecná navigace

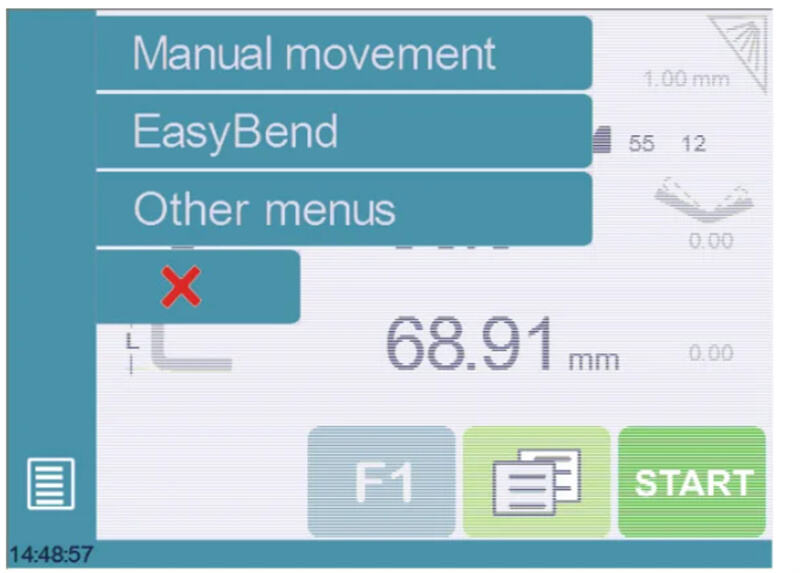

Tlačítko Menu: Tlačítko Menu umožňuje přímo vybrat (přeskočit na) požadovanou obrazovku. Obsah nabídky se mění kontextově.

Zóna stavových stránek: Zóna stavových stránek poskytuje přístup ke stavové stránce. Tato zóna je ve skutečnosti aktivní v jakémkoli okamžiku a na jakékoli stránce (s výjimkou průvodce).

Čištění obrazovky: Chcete-li vyčistit obrazovku, když je zařízení CybTouch zapnuté, stiskněte tlačítko. Používejte pouze vlhký a hladký hadřík s mýdlem nebo neutrálním čisticím prostředkem.

Při zahajování práce s zařízením Cybelec CybTouch 6 C je nezbytné zacházet s vybavením opatrně, abyste zajistili jeho dlouhou životnost a plnou funkčnost. Níže najdete několik klíčových rad, které vám pomohou začít bezpečně a efektivně:

• Vyhněte se agresivním chemikáliím: Při čištění nebo údržbě zařízení CybTouch 6 C nikdy nepoužívejte rozpouštědla, benzín, benzen, alkohol ani podobné látky. Tyto látky mohou poškodit povrch i vnitřní komponenty zařízení.

• Jemné čisticí postupy: Vždy upřednostňujte mírné, neabrazivní čisticí prostředky, abyste zajistili, že dotykové rozhraní i pouzdro zůstanou v dokonalém stavu.

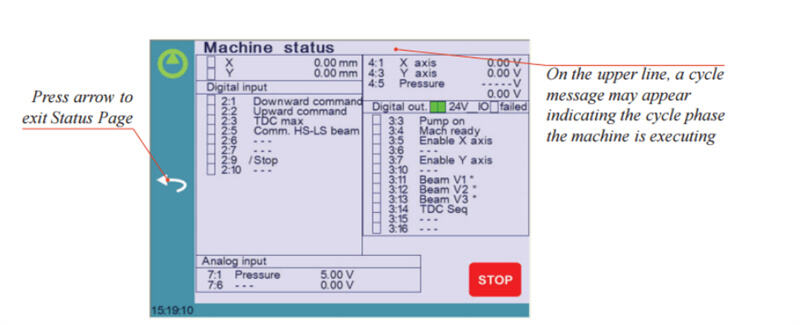

Stavová stránka

Abyste mohli zařízení Cybelec CybTouch 6 C efektivně využívat, je nezbytné porozumět funkčnosti jeho stavové stránky.

Stránka stavu poskytuje komplexní přehled všech vstupů, výstupů a poloh os řídícího systému NC, což ji činí klíčovým nástrojem při nastavování stroje nebo při dálkové diagnostice poruch. Tato funkce zvyšuje provozní efektivitu tím, že umožňuje uživatelům rychle identifikovat a řešit problémy i tehdy, je-li stroj nainstalován na místě.

Přístup ke stránce stavu:

• Ke stránce stavu se můžete snadno dostat z jakéhokoli místa v systému stisknutím zóny Stránky stavu.

Opouštění stránky stavu:

• Chcete-li stránku stavu opustit, jednoduše stiskněte šipku na levé straně obrazovky.

Zvládnutím těchto funkcí se začínající práce s řídícím systémem Cybelec CybTouch 6 C stane intuitivnější a plynulejší.

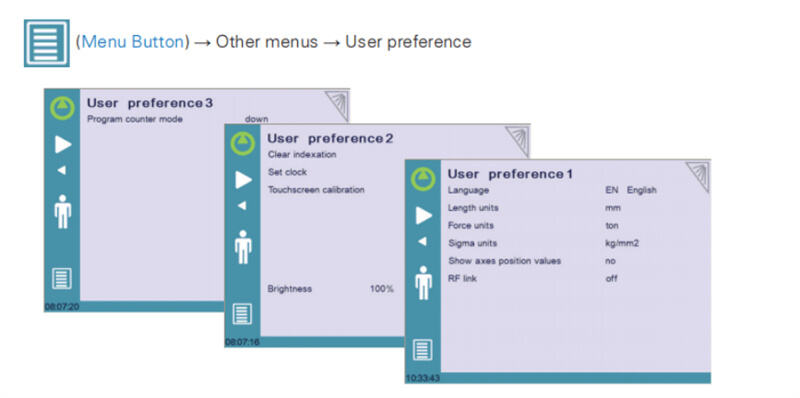

Uživatelské preference

Chcete-li opustit stránku Uživatelské nastavení, dotkněte se tlačítka Menu.

1. Jazyk

Pro zahájení práce s řídícím systémem Cybelec CybTouch 6 C je výběr preferovaného jazyka jednoduchým prvním krokem. Stačí dotknout se možnosti „Jazyk“ na obrazovce, abyste procházeli aktuálním seznamem dostupných jazyků.

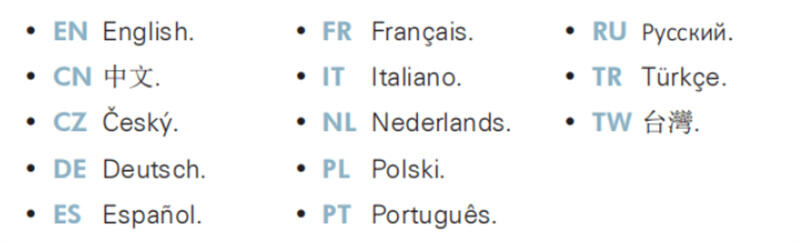

Dostupné jazyky jsou:

Mějte na paměti, že tento seznam může být v průběhu času aktualizován a rozšiřován, aby bylo k dispozici více jazykových možností, jakmile budou k dispozici.

2. Jednotky délky

Při zahájení práce s Cybelec CybTouch 6 C budete muset nakonfigurovat jednotky délky tak, aby vyhovovaly vašim potřebám. K dispozici jsou následující jednotky délky: milimetry (mm), palce (inch) nebo žádné.

Ve výchozím nastavení, pokud je vybráno „žádné“, systém automaticky použije jako jednotku délky milimetry. Tato flexibilita zajišťuje, že stroj pracuje podle vašich preferovaných metrických nebo imperiálních standardů, čímž se vám usnadní zahájení práce s Cybelec CybTouch 6 C.

3. Jednotky síly

Tento parametr umožňuje zvolit mezi tunou, kN a tounami jako jednotkou síly používanou v CybTouch.

4. Jednotky Sigma

Tento parametr umožňuje zvolit mezi kg/mm², N/mm² a psi (*1000) jako jednotkou sigma používanou v CybTouch.

5. Zobrazit hodnoty polohy os

Když začínáte pracovat s řídícím systémem Cybelec CybTouch 6 C, je zásadní pochopit, jak zobrazit hodnoty poloh os. Tato funkce umožňuje zobrazit polohy os na stránce číselného ohýbání a poskytuje tak reálný přehled o probíhajících operacích.

• Pokud vyberete „ne“, polohy os se zobrazí pouze během jejich příslušných pohybů, což vám umožní soustředit se na dynamické změny.

• Pokud vyberete „ano“, polohy jsou neustále zobrazeny pod příslušnými hodnotami nastavení (set-point), čímž je zajištěna trvalá viditelnost.

6. RFLink

Chcete-li začít pracovat s řídícím systémem Cybelec CybTouch 6 C a plně využít funkci RFLink, mějte na paměti, že tato funkce je ve výchozím nastavení standardně vypnutá. Je nezbytné ji aktivovat pokaždé, když je zapnuta jednotka číselného řízení (NC), protože po každém zapnutí se automaticky resetuje do stavu „vypnuto“. Zvládnutím tohoto postupu zajistíte efektivní přenos dat a spojení mezi vašimi zařízeními.

7. Vymazat indexaci

Po aktivaci tato funkce vymaže index a stroj jej bude hledat stejně jako při zapnutí napájení, čímž umožní obsluze znovu provést indexaci stroje bez nutnosti jeho vypnutí.

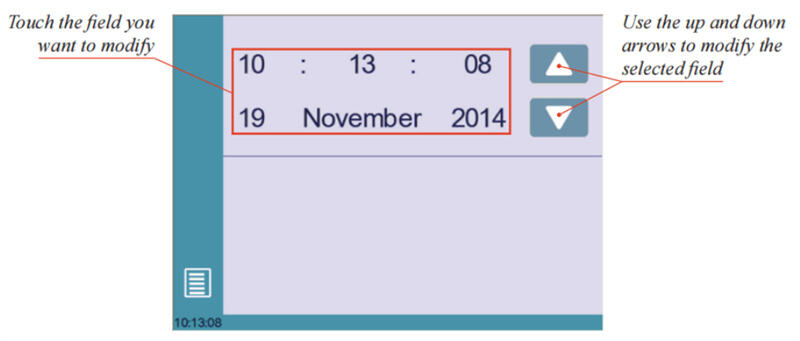

8. Nastavit hodiny

Umožňuje uživateli nastavit čas a datum na zařízení CybTouch.

9. Kalibrace dotykové obrazovky

Protože vyšší operátor obvykle dotýká obrazovky výše než menší operátor, umožňuje tato funkce kalibraci dotykové obrazovky a zároveň zajistí její správnou funkci.

10. Jas xx % Eco xx %

Zde lze definovat jas displeje pro normální režim a režim Eco:

• Dotkněte se režimu, pro který chcete upravit jas.

• Použijte tlačítka k nastavení jasu.

11. Režim čítače programu

Když jste připraveni začít pracovat s řídícím systémem Cybelec CybTouch 6 C, jednou z klíčových funkcí, kterou je třeba prozkoumat, je režim čítače programu. Tento parametr je zásadní pro definování chování čítače dílů během obráběcích procesů.

V řídícím systému CybTouch 6 C lze režim čítače programu nastavit na dva odlišné režimy: nahoru nebo dolů.

• Režim nahoru: Čítač začíná od nuly a postupně se zvyšuje, dokud nedosáhne požadované hodnoty. Toto nastavení je ideální v případech, kdy je třeba sledovat průběh výroby dílů.

• Režim dolů: Čítač začíná od zadané hodnoty a po každém dokončeném dílu se snižuje, dokud nedosáhne nuly. Tento režim je užitečný při zpětném počítání z celkového množství dávky a zajišťuje splnění výrobních cílů.

Ruční posun os

Při nastavování stroje s řídicím systémem Cybelec CybTouch 6 C je často nezbytné mít možnost ručního posunu os. S řídicím systémem CybTouch 6 C lze ruční nastavení snadno provést z následujících míst:

• Stránka Program nebo EasyBend: Na této stránce lze ručně ovládat a nastavovat osy podle požadavků konkrétního úkolu.

• Stránka Ručního posunu: Tato vyhrazená stránka umožňuje přesné ruční ovládání os stroje, což zajišťuje optimální nastavení během instalace nebo údržby.

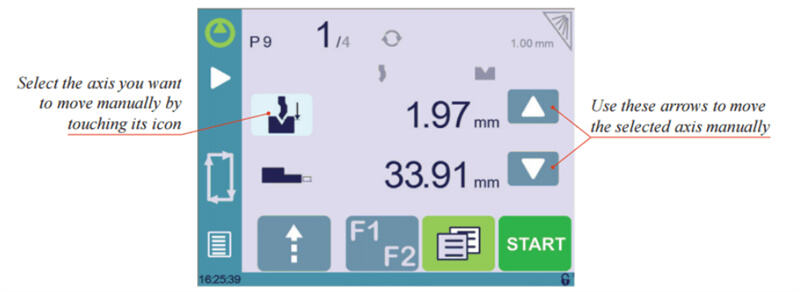

1. Na stránce Program nebo EasyBend

Na stránce Program nebo EasyBend lze osy ručně posouvat pouze tehdy, je-li deaktivováno řízení nástrojů.

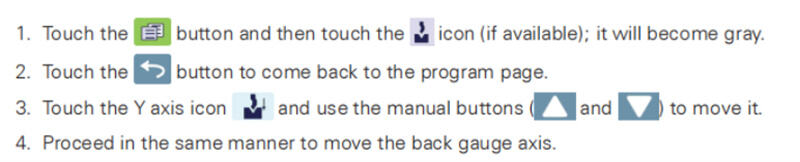

Návod k nastavení:

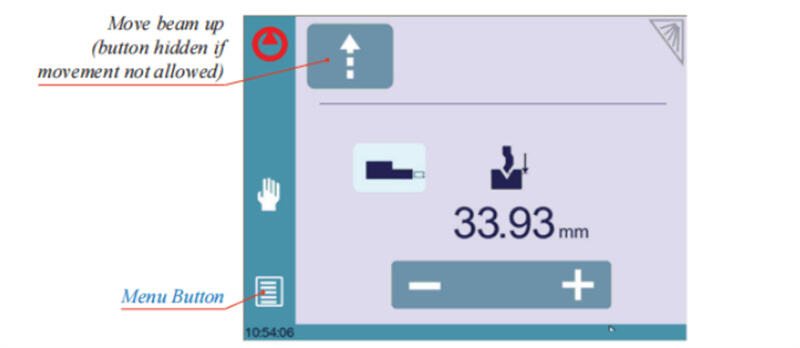

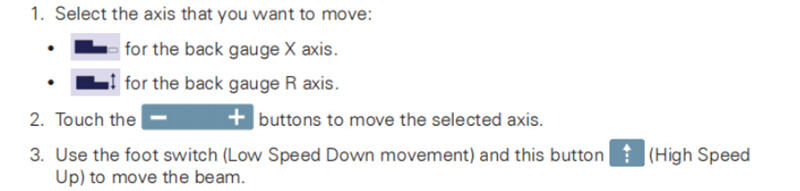

2. Na stránce Ručního posunu

Návod k nastavení:

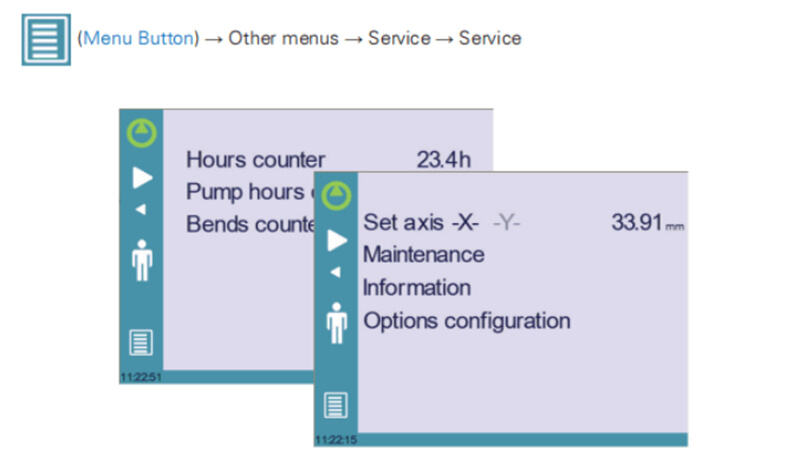

Služební stránka

1. Nastavení osy

Pro zahájení práce s řídicím systémem Cybelec CybTouch 6 C je důležité pochopit možnosti ručního nastavení, abyste zajistili optimální provoz stroje. Tento systém umožňuje obsluze ručně nastavit polohu zadního dorazu (osa X) i nosníku (osa Y, pokud je k dispozici).

Klíčové aspekty:

• Tuto funkci smí používat pouze zkušený personál, aby se předešlo možnému mechanickému poškození stroje.

• Mějte na paměti, že všechna nastavení, která upravíte, budou ztracena po indexaci stroje, a proto je nezbytné s nimi zacházet velmi opatrně.

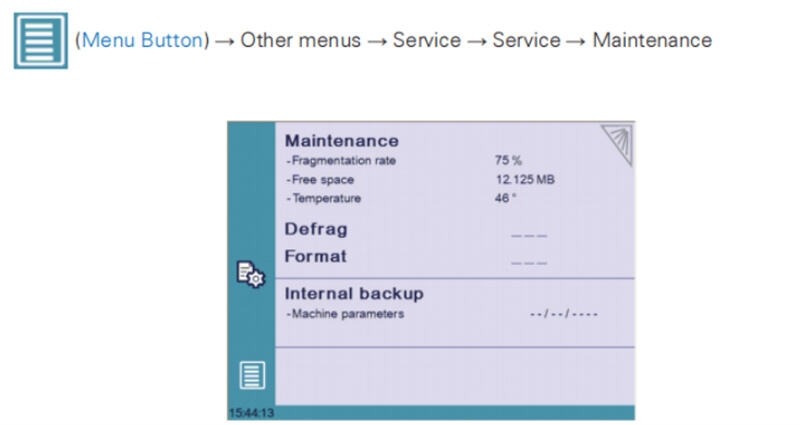

údržba

Stránka Údržba zobrazuje stav hardwaru systému CybTouch a umožňuje obsluze provádět různé údržbové činnosti.

Při prvním spuštění systému Cybelec CybTouch 6 C je zásadní pochopit, že určité akce vyžadují specifické kódy a musí být prováděny techniky nebo na jejich žádost. Níže je přehled těchto základních funkcí:

• Defrag: Tato funkce pomáhá znovu uspořádat paměťový prostor systému CybTouch 6 C. Chcete-li tuto funkci využít, stačí dotknout se příslušného prvku a následovat pokyny uvedené ve žlutém vyskakovacím okně.

• Format: Použití funkce formátování vymaže veškerá data v systému CybTouch 6 C. Tuto akci je nutné provádět výhradně za podpory kvalifikovaného technika.

• Interní záloha: Navrženo speciálně pro výrobce originálních zařízení (OEM) a podporu. Zálohování parametrů stroje se obvykle provádí výrobcem stroje nebo servisní společností. Tato záloha umožňuje údržbáři v případě potřeby obnovit původní pracovní parametry. Pokud je třeba parametry obnovit, poraďte se s údržbářem a řiďte se jeho pokyny. Tuto funkci používejte pouze v kritických situacích.

Před použitím této funkce se ujistěte, že jste všechny své soubory přenesli mimo zařízení CybTouch 6 C pomocí softwaru CybTouchTools. Podrobné pokyny naleznete v příslušném návodu k obsluze.

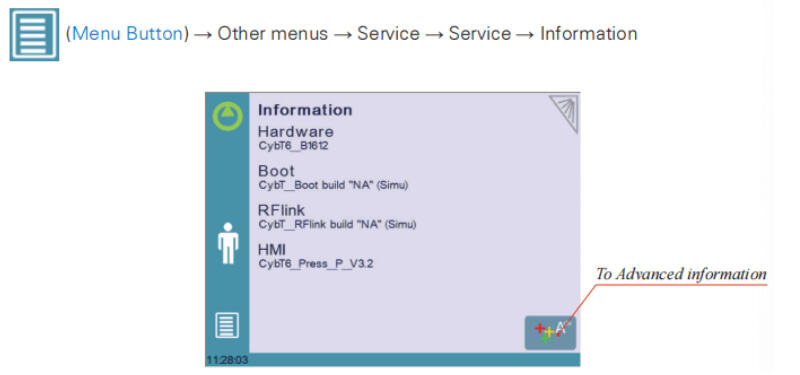

3. Informace

Stránka Informace na rozhraní CybTouch poskytuje komplexní přehled názvů a verzí softwaru nainstalovaného v zařízení. Uživatelé, kteří se chtějí podrobněji seznámit s řešením Cybelec CybTouch 6 C a začít jej používat, stisknutím tlačítka Pokročilé získají podrobnější informace, čímž získají veškeré poznatky potřebné k plnému pochopení a efektivnímu využití svého systému CybTouch.

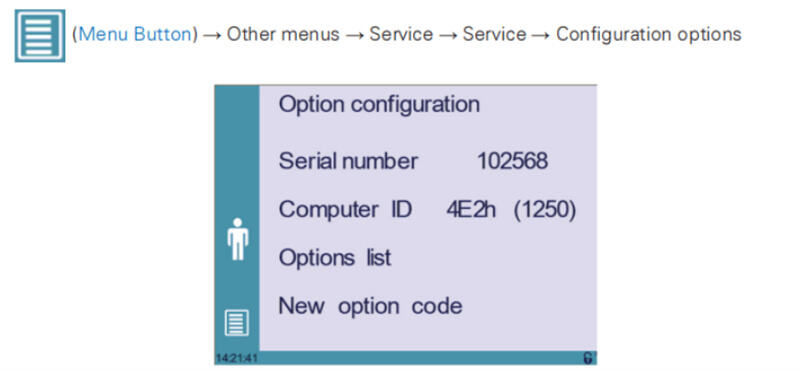

4. Konfigurační možnosti

Když začnete pracovat s Cybelec CybTouch 6 C, můžete prozkoumat jeho různorodé možnosti konfigurace. Přístup k tomuto menu odhalí stránku věnovanou identifikaci počítače a správě možností stroje.

• Sériové číslo Sériové číslo CybTouch je klíčové a zadává se na tovární úrovni během počátečního nastavení stroje. Toto číslo je úzce propojeno se seznamem možností stroje a jeho změna může vést ke ztrátě všech nainstalovaných možností.

• ID počítače ID počítače, které je viditelné na tomto řádku, je jedinečný identifikační kód přiřazený každému CybTouch. Tento kód spolu se sériovým číslem zajišťuje přesnou identifikaci stroje.

• Seznam možností Prostřednictvím funkce seznamu možností se zobrazí podrobné žluté vyskakovací okno se všemi možnostmi, které jsou v současné době na CybTouch nainstalovány.

• Nový kód volitelné funkce Pro rozšíření možností CybTouchu lze použít novou funkci kódu volitelné funkce. Otevře alfanumerickou klávesnici pro zadání nového kódu volitelné funkce, který je nutný pro instalaci dalších funkcí. Formát kódu volitelné funkce je: ABC-DEF-GHI-JKLM.

Závěr

Závěrem lze říci, že zprovoznění Cybelec CybTouch 6 C vyžaduje pochopení a nastavení klíčových prvků, jako jsou sériové číslo, identifikátor počítače a seznam volitelných funkcí. Správné nastavení těchto komponent zajišťuje hladký provoz a účinnou přizpůsobenost vašeho stroje, což nakonec zvyšuje jeho výkon.

Správné nastavení a správa vašeho CybTouch 6 C jsou nezbytné pro dosažení optimálního výkonu ohýbacího lisu. Pokud máte jakékoli otázky nebo potřebujete další podporu, neváhejte se na nás obrátit. Naši odborníci jsou připraveni poskytnout podrobnou podporu přizpůsobenou vašim konkrétním potřebám. Dále si prohlédněte naše dokumentační stránky, kde najdete podrobnější informace a další zdroje.
