Машини за валцуване

Машината за валцовка на листове се състои главно от няколко основни компонента, които работят заедно, за да осъществят процеса на огъване на металните листове. По-долу е дадено описание на основните компоненти на машината за валцовка на листове и техните функции.

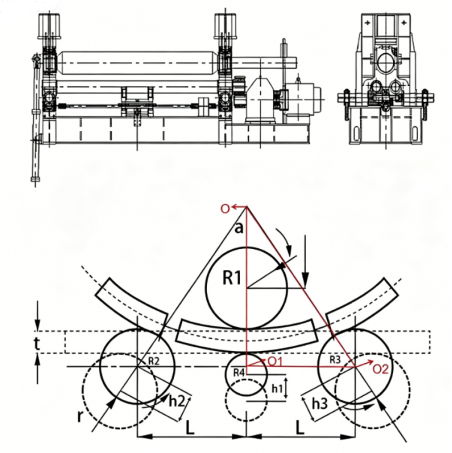

1. Система от валове

Системата от валове е ключов компонент на машината прокатване машина, отговорна за поемане и предаване на различни въртящи моменти и налягания. Машините за валцовка на листове обикновено се използват за деформиране на листов метал (например стоманени листове, алуминиеви листове и др.) в желани криволинейни или дъгообразни конструкции чрез навиване. Функцията и конструкцията на нейната система от валци са от решаващо значение за производителността и ефективността на машината.

Състав на системата от валци на машина за валцовка на листове



Системата от транспортьорни валци на машина за валцовка на листове включва главно следните части:

· Валци (или ролки): Обикновено са изработени от материали с висока якост и служат за директно стискане и огъване на листовия метал. Размерът и формата на валците трябва да се проектират според дебелината и ширината на листовия метал.

· Опорни лагери: Лагерите обикновено се намират в двата края на валеца, за да поддържат неговото въртене и да осигуряват прецизно центриране между валеца и рамката.

· Приводна единица: включва електрически двигател, редуктор и др., осигурява мощност на барабана чрез предавателна система с ремък или зъбчати колела и контролира скоростта и посоката на неговото въртене.

· Система за налягане: осигурява търкалящо налягане чрез хидравлични или механични средства, за да се гарантира гладкото вкарване на листовия материал в ролките и правилното му каландриране.

· Регулиращо устройство: за да се адаптира към листове с различна дебелина, ролковата транспортна система често изисква регулиращо устройство за настройка на междинното разстояние и ъгъла между ролките.

· Сигурностни устройства: за предотвратяване на аномални ситуации по време на експлоатация ролковите системи обикновено са оборудвани със сигурностни устройства като защита от претоварване и системи за контрол на температурата.

 Основни технически параметри

· Материал и твърдост на подпорните ролки: те трябва да отговарят на определени изисквания за якост и износостойкост, за да се гарантира дълготрайна стабилна работа на подпорните ролки.

· Точност на настройката: Точността на настройката на системата за ролков транспортьор директно влияе върху ефекта от валцовката на плочата и качеството на продукта.

· Метод на задвижване и предаване на мощност: Изберете подходящо задвижващо устройство и предавателна система, за да се осигури стабилност и възможност за регулиране по време на експлоатация.

Разпространени типове листови валцови машини

Тривалцови, четиривалцови и други типове ролкови системи имат леко различни конструкции, за да отговарят на различните производствени нужди.

2. Система за задвижване

Предавателната система на листова валцова машина е ключов компонент, който осигурява гладка и стабилна валцовка. Основните ѝ задачи са да осигурява мощност, да управлява движението на ролките и да гарантира синхронизацията, точността и възможността за регулиране на налягането между ролките. Предавателната система на листова валцова машина включва множество части, обикновено мотор, редуктор, предавателно устройство, спойка и система за управление.

Състав на предавателната система на листова валцова машина

Основни компоненти на предавателната система на машината за валцовка на листове:

1) Мотор

Електрическият мотор е основен компонент на задвижващата система и осигурява основния източник на мощност.

Разпространени типове мотори включват:

· AC мотори: осигуряват добра стабилност и икономичност и са подходящи за повечето конвенционални машини за валцовка на листове.

· DC мотори: поради силната си способност за регулиране на скоростта, широко се използват в приложения, изискващи прецизно регулиране на скоростта.

· Мотор с променлива честота: при използване заедно с честотен преобразувател скоростта на мотора може да се регулира според нуждите, което осигурява по-прецизно управление на скоростта.

2) Редуктор

Функцията на редуктора е да намали скоростта на мотора, да увеличи изходния въртящ момент и да позволи на вала на барабана да се върти с подходяща скорост. Обикновено се свързва с мотора.

Разпространени редуктори включват:

· Редуктори: осигуряват голям изходен въртящ момент и са подходящи за работни среди с високо натоварване.

· Червячни редуктори: подходящи за приложения, изискващи голямо предавателно отношение, и имат относително компактна конструкция.

· Планетарни редуктори: осигуряват висока ефективност и прецизен контрол, подходящи за системи с изисквания към висока скорост и висок въртящ момент.

3) Предавателно устройство

Предавателното устройство отговаря за предаване на мощността от изхода на редуктора към вала на барабана.

Разпространени методи за предаване са:

· Зъбчато предаване: широко използвано в много големи листови валцови машини, характеризира се с висока ефективност и носимост.

· Верижно предаване: подходящо за малки и средни листови валцови машини, с определена устойчивост към удари.

· Ремъчно предаване: често използвано в машини с ниска мощност, осигурява добра гъвкавост и амортизиране.

4) Съединител

Съединителите се използват за свързване на задвижващия блок с предавателния вал на ролковата система, за да се осигури ротационна стабилност.

Разпространени типове съединители включват:

· Гъвкавите съединители имат добра амортизираща и буферна способност, което намалява вибрациите в системата.

· Твърдите съединители са подходящи за приложения, изискващи висока прецизност, и гарантират синхронизацията на предавателната система.

· Универсални съединители: подходящи за системи, които изискват предаване на мощност под големи ъгли.

5) Контролна система

Контролната система играе ключова роля в предавателната система на машината за валцовка на листове и определя контролни параметри като скорост, посока и налягане на ролките на машината за валцовка на листове.

Разпространени методи за управление включват:

· PLC контролна система: система, базирана на програмируем контролер (PLC), с високо ниво на автоматизация и способна да реализира сложна логика за управление.

· Честотен преобразувател: В съчетание с двигателя регулира честотата, за да промени скоростта на двигателя и по този начин контролира скоростта на барабана.

· Хидравлична система за управление: използва се за регулиране на налягането между ролките, за да се осигури качеството на обработката на материала.

6) Система за защита и безопасност

За осигуряване на безопасността на машините за валцовка на листове по време на работа те обикновено са оборудвани с някои устройства за защита и безопасност, например:

· Устройство за защита от претоварване: При натоварване, надвишаващо допустимия диапазон за оборудването, то автоматично спира работа, за да се предотврати повреждането му.

· Температурен сензор: следи температурата на двигателя и редуктора, за да се предотврати прегряването.

· Аварийно спирачно устройство: При възникване на неизправност или опасна ситуация може незабавно да прекъсне захранването, за да се осигури безопасността на оператора.

Принцип на работа на задвижващата система

Двигателят се забавя чрез редуктор и получава достатъчен въртящ момент.

Предавателните устройства (като зъбни колела, вериги и ремъци) предават мощността към ролките.

Съединителят ефективно свързва източника на мощност, осигурявайки гладка работа на барабана.

Системата за управление следи и регулира различни параметри, като скоростта на ролките и налягането, за да гарантира работната точност и ефективност на машината за валцовка на плочи.

Разпространени типове задвижващи системи

Едномоторно задвижване: подходящо за малки машини за валцовка на плочи или приложения с ниско натоварване.

Двумоторно задвижване: използва се при средни и големи машини за валцовка на плочи, които изискват по-голяма мощност и стабилност; постига по-добро разпределение на мощността чрез два двигателя.

Хидравлично задвижване: често се използва при машини за валцовка на дебели плочи; хидравличната система може да осигури висока мощност.

Ключови технически изисквания

· Избягвайте недостатъчна мощност или претоварване на машината за валцовка на плочи.

· Диапазон на скоростите: диапазонът на скоростите на задвижващата система трябва да обхваща нуждите на машината за валцовка на плочи при различни работни условия.

· Синхронизация: Особено при многовалцови системи синхронизацията между валците е от особено значение, за да се осигури гладък и ефективен работен процес.

Конструкцията и изборът на задвижващата система за машина за валцуване на листове директно влияят върху ефективността, производителността и срока на експлоатация на машината. Следователно при избора на система трябва да се вземат предвид конкретните изисквания за приложение, обработваните материали и производствената среда.



3. Хидравлична система

Хидравличната система на машината за валцуване на листове е ключов компонент, който главно отговаря за регулиране и контролиране на налягането върху валците, разстоянието между валците и извършването на прецизни настройки по време на работа. Хидравличната система осигурява мощна сила, която позволява на машината за валцуване на листове да извършва операции по формоване и огъване под високо налягане върху метални листове.

Функция на хидравличната система

Основните функции на хидравличната система на машината за валцуване на листове включват:

· Регулиране на налягането между ролките: за да се осигури гладко вкарване на листовия материал между ролките за прецизно огъване.

· Регулиране на междинното разстояние между ролките: за да се отговори на изискванията за обработка, междинното разстояние между ролките трябва да се регулира според дебелината на плочите. Хидравличната система може да се управлява прецизно в зависимост от различните дебелини.

· Прецизен контрол на налягането и въртящия момент: хидравличната система може да осигурява високо налягане и да се регулира много точно, за да отговаря на различните изисквания за обработка на различни материали.

Състав на хидравличната система на машина за валцоване на плочи

Основни компоненти на хидравличната система на машина за валцоване на плочи:

1) Хидравличен помпа

· Функция:

Хидравличната помпа е основен компонент на хидравличната система и е отговорна за осигуряване на мощност за потока на хидравлично масло, като гарантира ефективното предаване на налягане чрез хидравличното масло в системата.

· тип:

Често срещаните хидравлични помпи включват зъбчати помпи, лопаткови помпи и плунжерни помпи. Различните типове помпи са адаптирани към различни изисквания за работно налягане и дебит.

2) Хидравличен цилиндър

· Функция:

Хидравличният цилиндър е изпълнително устройство в хидравлична система, използвано за преобразуване на хидравлична енергия в механична енергия, за извършване на задачи като регулиране на налягането между валовете и разстоянието между тях.

· структура:

Хидравличният цилиндър се състои от цилиндричен корпус, бутало, бутален шток, уплътнения и др. Когато хидравличното масло навлезе в хидравличния цилиндър, то задвижва буталото в линейно движение, което води до привеждане в движение на валовете или други компоненти.

3) Хидравлични клапани

· Функция:

Хидравличните клапани се използват за контролиране на посоката на потока, дебита и налягането на хидравличното масло. Те са важни компоненти за управление в хидравличните системи и осигуряват предоставянето на необходимото налягане и дебит според изискванията.

· тип:

Често срещаните хидравлични клапани включват обратни клапани, предпазни клапани, дроселни клапани, клапани за регулиране на налягането и насочващи клапани. Тези клапани регулират потока на хидравлично масло и осигуряват стабилната работа на системата.

4) Хидравличен резервоар

· Функция:

Хидравличните резервоари се използват за съхранение на хидравлично масло, както и за охлаждане и филтриране на маслото. Обикновено те са проектирани с вентилационни устройства, устройства за контрол на нивото на маслото, филтрационни системи и др., за да се осигури чистотата и нормалната работа на хидравличната система.

· Хидравлично масло:

Изборът на хидравлично масло е от решаващо значение; то трябва да притежава отлични смазващи свойства, корозионна устойчивост и устойчивост при високи температури.

5) Хидравлична тръбопроводна система

· Функция:

Хидравличните тръбопроводи свързват различни компоненти, като хидравлични помпи, хидравлични цилиндри и хидравлични клапани, за да осигурят плавно протичане на хидравличното масло.

· Проектиране на тръбопроводите:

При проектирането трябва да се вземат предвид фактори като хидравличното съпротивление на хидравличното масло, устойчивостта на тръбопроводите към налягане и рисковете от течове.

6) Хидравлична система за управление

· Функция:

Хидравличната система за управление е отговорна за контролиране на движението на хидравличните компоненти. Обикновено се използва в комбинация с ПЛК (програмируем контролер на логиката) или специализиран хидравличен контролер, за да се регулират точно хидравличните параметри чрез автоматизирана система.

· характеристики:

Съвременните машина за валцовка на листове обикновено са оборудвани с цифрови системи за управление, които осигуряват прецизно управление и настройка на хидравличната система, гарантирайки ефективна и точна работа.

Работен принцип на хидравличната система на машината за валцовка на листове

Хидравличното масло се засмуква и подлага на налягане от хидравличен насос, след което се подава към различните компоненти на системата, като например хидравлични цилиндри и хидравлични клапани.

Хидравличните клапани регулират потока, посоката и налягането на хидравличното масло според нуждите на системата, като осигуряват ефективното предаване на хидравличното масло към изпълнителните устройства (например хидравлични цилиндри) за прецизно функциониране.

Хидравличните цилиндри генерират линейно движение под действието на хидравличното масло, например чрез регулиране на налягането между ролките или регулиране на разстоянието между ролките. Хидравличната система може да регулира с висока точност налягането и положението според дебелината на листовия метал и изискванията за обработка.

След завършване на задачата хидравличното масло се връща в резервоара, а температурата и нивото на маслото в системата се контролират, за да се гарантира стабилността на хидравличната система.

Често срещани типове хидравлични системи

Система с едностранно действащ хидравличен цилиндър:

Подходяща за приложения, при които силата е необходима само в една посока; често се използва за проста регулация на ролките и контрол на налягането.

Система с двустранно действащ хидравличен цилиндър:

Той може да прилага сила в двете посоки, което го прави подходящ за приложения, изискващи прецизна настройка и двупосочен контрол.



Преимущества на хидравличните системи в машини за валцовка на листове

· Висока ефективност: Хидравличните системи могат да осигуряват висока мощност на единица обем и да предоставят достатъчна мощност в малко пространство.

· Прецизен контрол: Хидравличната система може да контролира налягането, скоростта и позицията много точно и да се адаптира към листове с различна дебелина и материал.

· Бърз отклик: Хидравличната система има бърза скорост на отклик и може бързо да регулира налягането и зазорите между валците, като по този начин повишава производствената ефективност.

· Висока надеждност: Хидравличните системи имат проста конструкция, стабилна работа и обикновено притежават висока товароносимост.

Поддръжка и предпазни мерки за хидравлични системи

· Избор на хидравлично масло: Уверете се, че се използва подходящо хидравлично масло, и проверявайте регулярно качеството му, за да се избегне замърсяване или влошаване.

· Редовен инспекционен преглед на маслената система: проверявайте тръбопроводите, клапаните и съединенията, за да се предотвратят течове и запушвания, и да се осигури ефективна работа на системата.

· Проверка на работното състояние на хидравличните цилиндри и помпи: Редовно проверявайте уплътненията на хидравличните цилиндри и работното състояние на хидравличните помпи и навременно поправяйте или заменяйте неизправни части.

Хидравличната система на машина за валцовка на листове играе решаваща роля, като влияе не само върху производителността на машината, но и върху нейната производствена ефективност и качеството на продуктите.

4. Система за управление

Контролната система е ядрото на машината за валцовка на листове и се използва за регулиране на движението и работното състояние на всеки компонент.

В зависимост от степента на автоматизация контролните системи се класифицират по следния начин:

· Ръчно управление: Регулиране на положението и налягането на валците директно чрез механичен лост или бутон.

· Полуавтоматично управление: Оснащено с просто електронно управляващо устройство, при което някои параметри могат да бъдат предварително зададени.

· Числово управление (CNC): Програмируемо управление, което осигурява автоматична работа чрез въвеждане на параметри (например дебелина на листа, радиус на огъване) и е подходящо за обработка на сложни форми.

5. Рамка и основа

Рамката и основата са основните носещи конструкции на машината за валцоване на листове и осигуряват стабилността и прецизността на оборудването. Техните характеристики включват:

· Проектиране с висока якост: Обикновено изработени от лито стоманено или заварено стоманено изпълнение, способни да поемат големи товари.

· Висока твърдост: Намалява вибрациите и деформациите по време на работа на оборудването.

· Стабилна основа осигурява опорна повърхност за монтиране и фиксиране на оборудването.

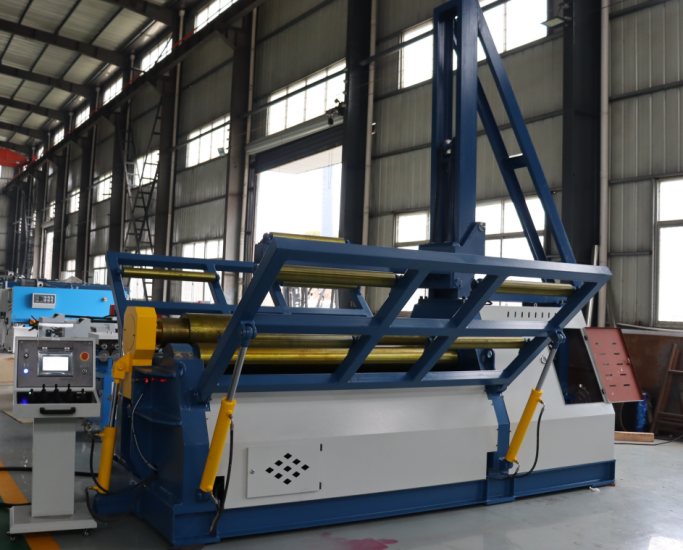

6. Устройства за подаване и изваждане

Устройството за зареждане и разтоварване се използва за подпомагане на зареждането на листове и изваждането на готовите изделия, намалява ръчната работа и повишава ефективността.

· Устройство за подаване: включително транспортьорни ленти или ролки за улесняване на подаването на листовия метал в машината за валцоване на плочи.

· Устройство за изтоварване: Някои машини за валцоване на плочи са оборудвани с автоматични системи за изтоварване за улесняване на отстраняването на готовите изделия.

7. Ограничители и коригиращи устройства

· Ограничител: Използва се за контролиране на положението на дъската и предотвратяване на нейното преместване по време на обработка.

· Коригиращо устройство: Регулира началното положение на листовия метал, за да се осигури точност при огъването.

8. Система за смазване и охлаждане

Системите за смазване и охлаждане се използват за защита на подвижните части на оборудването и удължаване на техния експлоатационен живот.

· Система за смазване: Редовно подава смазъчно масло към критични компоненти, като ролки и зъбчати колела, за намаляване на триенето.

· Система за охлаждане: Охлажда хидравличната система и двигателя чрез охладителна течност или вентилатор, за да се предотврати прегряването.

9. Устройства за безопасност

За осигуряване на безопасността на операторите и оборудването, машината за валцоване на листове е оснащена с различни защитни устройства, включително:

· Бутон за аварийно спиране: При аварийна ситуация бързо спира оборудването.

· Защитен капак: Покрива опасните зони, за да се предотврати контактът на операторите с тях.

· Защита от претоварване: Автоматично изключва оборудването, когато натоварването надвишава проектния диапазон.

10. Допълнителни функционални устройства

В зависимост от конкретните нужди машините за валцоване на листове могат да бъдат оснастени и с някои допълнителни устройства, например:

· Устройство за конично валцоване: Специално проектирано за обработката на конични детайли.

· Система за измерване: реално време наблюдение на радиуса на огъване и формата на листовия материал.

· Автоматична центрираща система: осигурява, че листовият материал остава центриран по време на целия процес на обработка.



11. Резюме

Основните компоненти на машина за валцовка на листове включват система за транспортиране с ролки, задвижваща система, хидравлична система, система за управление, рамка и основа, устройства за подаване и изваждане, защитни мерки за безопасност, както и система за смазване и охлаждане.

Всички компоненти работят заедно, за да гарантират ефективното и точно изпълнение на процеса на огъване на метални листове от оборудването. Различните типове машини за валцовка на листове могат да се различават по конкретните си компоненти, но основните принципи и функции са едни и същи.
