Die vervaardiging van groot-radius boë is 'n naadlose proses met die ESA S630, 'n toestand-van-die-kuns buigmeganisme wat ontwerp is vir ongeëwenaarde presisie en veelsydigheid in moderne vervaardiging. Uitgerus met gevorderde CNC-tegnologie, is hierdie masjien spesifiek ontwerp om aan die streng vereistes van uiteenlopende vervaardigingsprojekte te voldoen en om die boogbuigproses te stroomlyn—veral vir die vervaardiging van groot-radius boë. Sy uitstekende vermoëns maak dit 'n noodsaaklike gereedskap oor tallose velde, insluitend strukturele ingenieurswese, bouwerk en die skep van kunstige metaalwerke. Vir tegnici en ingenieurs wat daarop gemik is om vervaardigingsdoeltreffendheid te verbeter en hoogwaardige resultate te lewer, het die bemeester van tegnieke vir groot-radius boogmanipulasie 'n kernberoepsvaardigheid geword.

Of u nou 'n ervare CNC-programmeer-tegnikus is of 'n nuwekomer in die veld, is dit noodsaaklik om groot-radius boë doeltreffend te hanteer. Hierdie vaardigheid verhoog nie net die bedryfsdoeltreffendheid nie, maar verseker ook konsekwente, hoë gehalte-uitset vir elke werkstuk. Hierdie gids is spesifiek ontwerp om gedetailleerde, ESA S630-spesifieke instruksies vir groot-radius boogbuiging te verskaf, wat gebruikers bemagtig om die volle potensiaal van hierdie hoë-prestasie-masjien te benut. Deur hierdie prosesse en tegnieke stelselmatig te bemeester, kan vervaardigingsondernemings hul bedryfswerkvelle optimeer en 'n duidelike mededingende voordeel in die dinamiese globale mark verkry.

ʼN Oorsig van die ESA S630

Die ESA S630 is ’n hoë- doeltreffende, veel-funksionele buigmeganisme wat bekend staan vir sy presisie en aanpasbaarheid in die metaalvervaardigingsindustrie. Dit is ontwerp om ’n wye reeks metaalmateriale te verwerk en word veral waardeer vir die vervaardiging van ingewikkelde boë en groot-radius boë met opmerklike gemak. Sy gevorderde CNC-beheerstelsel vorm die fondament vir ultra-presiese bewerkings, wat vervaardigers in staat stel om konsekwente, hoë gehalte resultate te behaal, beide vir klein-batch spesiaalproduksie en groot-skaal massa-vervaardiging. Gebou vir langtermyn-duurzaamheid en stabiele prestasie, is die ESA S630 ’n onskatbare bates vir vervaardigers wat hul produksievermoëns wil uitbrei en innoveer in die vervaardiging van spesiaalmetaalonderdele. Van ingewikkelde argitektoniese metaalkomponente tot swaar-industriële onderdele lewer die ESA S630 ongeëwenaarde betroubaarheid en bewerkingspresisie.

Stap-vir-Stap Grafiese Programmering vir die ESA S630

1. Stelseltoegang en Moduskeuse

• Masjienopstart: Skakel die buigmasjien aan en bevestig dat die ESA S630-beheerder korrek sonder foute geïnitialiseer word.

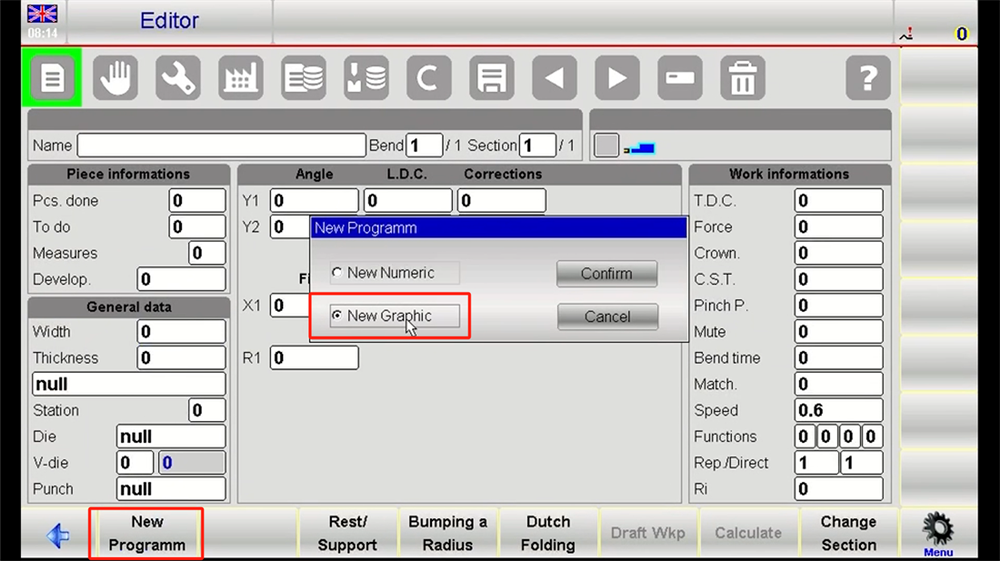

• Keuse van Grafiese Programmeringsmodus: Navigeer na die opsie "Grafiese Programmering" via die masjien se hoofkieslys, en kies dan die konfigurasie-onderskerm wat spesifiek vir buiging van groot-radius boë ontwerp is.

2. Werkstukprofielontwerp

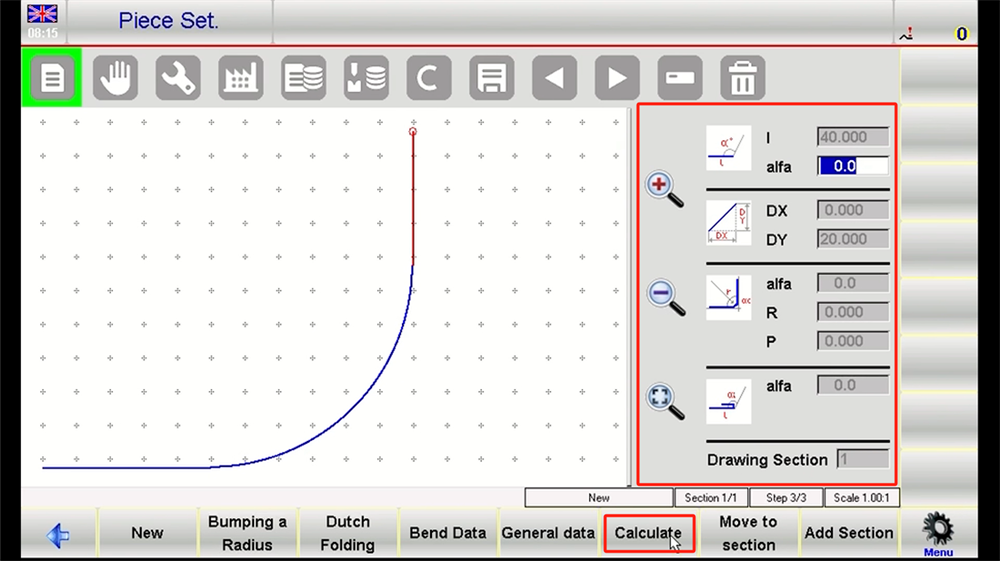

• Voorlopige skets: Gaan die grafiese redigeeronderskerm binne en gebruik die ingeboude tekenhulpmiddels om die basiese vorm van die werkstuk te skets, met spesifieke fokus op die groot-radius booggedeeltes.

• Verfyning van meetkundige eienskappe: Gebruik die "Boog"-tekenhulpmiddel, voer die presiese begin- en eindkoördinate van die boog in, en pas die radius- en buighoekparameters aan om die groot-radius boogspesifikasies in die ontwerpblouprint akkuraat te herhaal.

3. Invoer van bedryfsparameters

• Boogparameterdefinisie: Klik op die groot-radius-boogsegment in die ontwerpskerm en voer sleutelgeometriese parameters in, insluitend die boog se radius en die koördinate van die middelpunt.

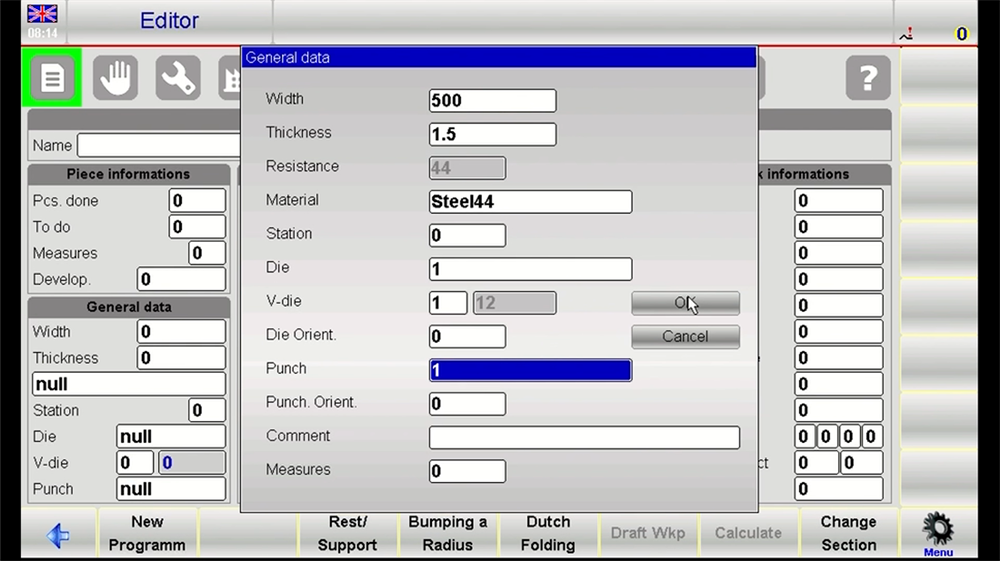

• Materiaaleienskappe-instelling: Voer die materiaalsoort en -dikte van die werkstuk in om die stelsel se outomatiese berekening van buigparameters te ondersteun, en gebruik die masjien se vooraf ingestelde materiaalsjablone om die groot-radius-boogbuigparameters vir vinniger instelling te begin.

4. Outomatiese Buigstapgenerering

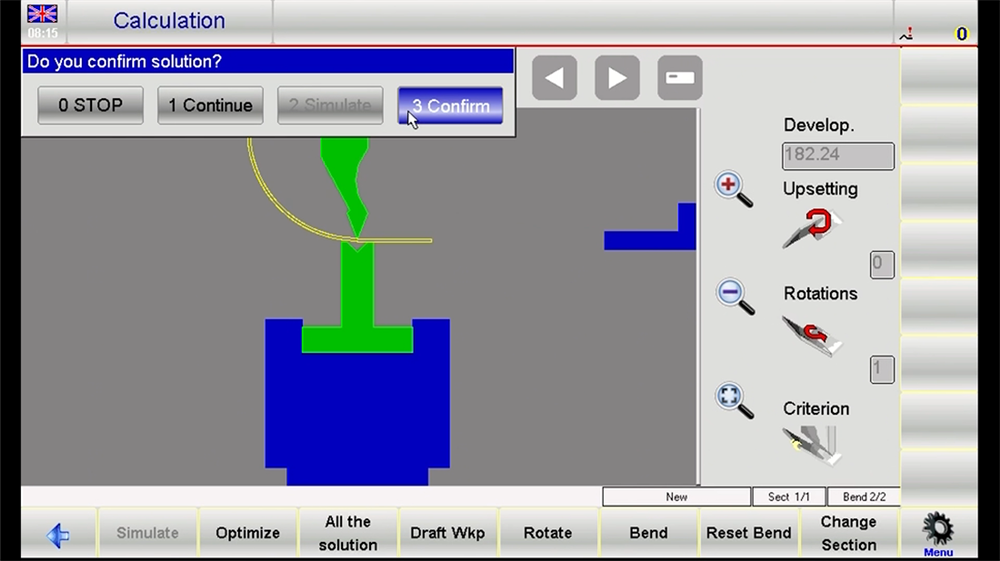

• Padberekening en -generering: Aktiveer die masjien se ingeboude outomatiese berekeningsfunksie, wat die ontwerpte werkstuk analiseer en ‘n geoptimaliseerde buigpad genereer, wat dan na uitvoerbare versnydingsstappe vir die groot-radius-boog omskep word.

• Manuele parameteraanpassing: Beoordeel die outomaties gegenereerde buigpad en verfyn die stapafstand en buighoek met die hand om klein meetkundige afwykings in die groot radius booggedeelte te korrigeer en die bewerkingsakkuraatheid te verseker.

5. Programverifikasie en -simulasie

• 3D-visuele simulering: Voer die masjien se 3D-simuleringsfunksie uit om die hele buigproses in werklike tyd te visualiseer, met spesiale fokus op die verifikasie van die dimensionele akkuraatheid van die groot radius boog tydens elke bewerkingsstap.

• Resultaatvalidering en -aanpassing: Vergelyk die simuleringsresultate met die oorspronklike ontwerpvereistes en doen nodige parameteraanpassings om die program se presisie vir groot radius boogbuiging te verseker.

6. Programbevestiging en -uitvoering

• Stoor en bevestig: Voer ’n finale kontrole van die staptoekennings en parameters vir die groot radius boog uit, en stoor dan die geprogrammeerde bewerkingsvolgorde met ’n duidelike, beskrywende naam vir maklike terugvind en toekomstige gebruik.

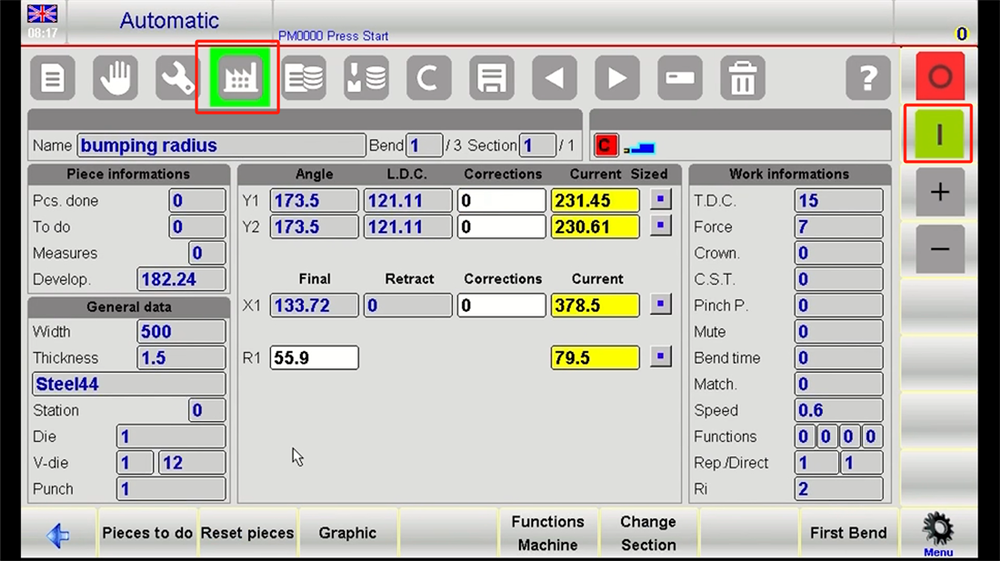

• Begin voorbereiding vir bewerking: keer terug na die masjien se hoofbedieningspaneel en voltooi al die voor-bewerkingskontroles om voor te berei op die uitvoering van die groot-radius boogbuigprogram.

Stap-vir-stap numeriese programmering vir die ESA S630

1. Skep nuwe program

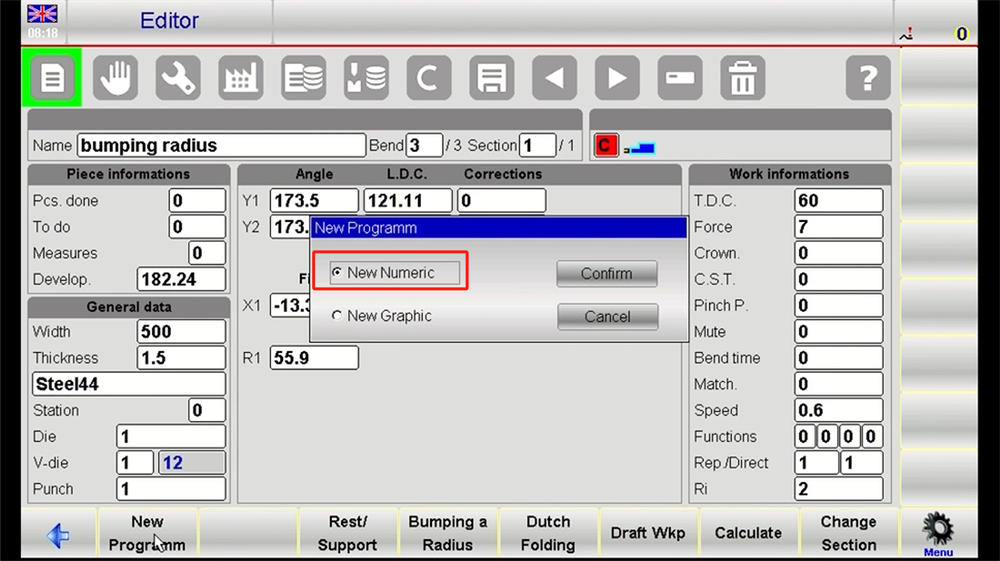

• Programinisialisering: Kies die opsie "Skep nuwe program" op die beheerder se koppelvlak en voer 'n beskrywende lêernaam in wanneer dit gevra word—hierdie verseker maklike verwysing na en bestuur van die program later.

• Werkstuk-tipebepaling: Spesifiseer die werkstuk-tipe as "Boogbuiging" (vir groot-radius bogenoemde), wat die stelsel daartoe aanmoedig om outomaties sy ingeboude bewerkingsparameters aan te pas om aan die vereistes vir groot-radius boogvervaardiging te voldoen.

2. Invoer van materiaalparameters

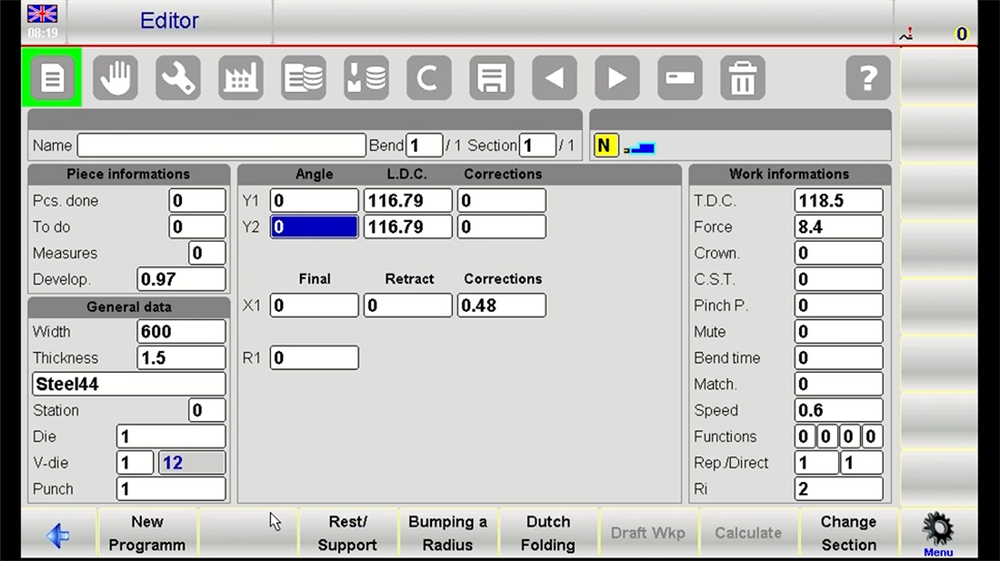

• Materiaalspesifikasie: Voer die presiese materiaaltipe (bv. roestvrystaal, aluminiumlegering) en dikte van die werkstuk in, sodat die stelsel die presiese buigkrag wat benodig word vir groot-radius boogvorming kan bereken.

• Instelling van die Veerterugkorreksiefaktor: Voer die nodige veerterugkorreksiefaktore in gebaseer op die meganiese eienskappe van die gekose materiaal—hierdie kritieke stap verseker dat die finale groot-radiusboog aan die ontwerp se dimensionele en hoekpresisievereistes voldoen.

3. Buigparameterkonfigurasie

• Boogkernparameterinvoer: Voer die radius en buighoek van die groot-radiusboog in, en verseker dat hierdie waardes presies ooreenstem met die ontspesifikasies om masjienfoute te vermy.

• Instelling van die Effektiewe Buiglengte: Voer die effektiewe buiglengte van die werkstuk in, ’n parameter wat direk verband hou met die werkstuk se wydte en die posisie van die groot-radiusbooggedeelte tydens bewerking.

4. Definisie van Stap-vir-Stapbewerkingbesonderhede

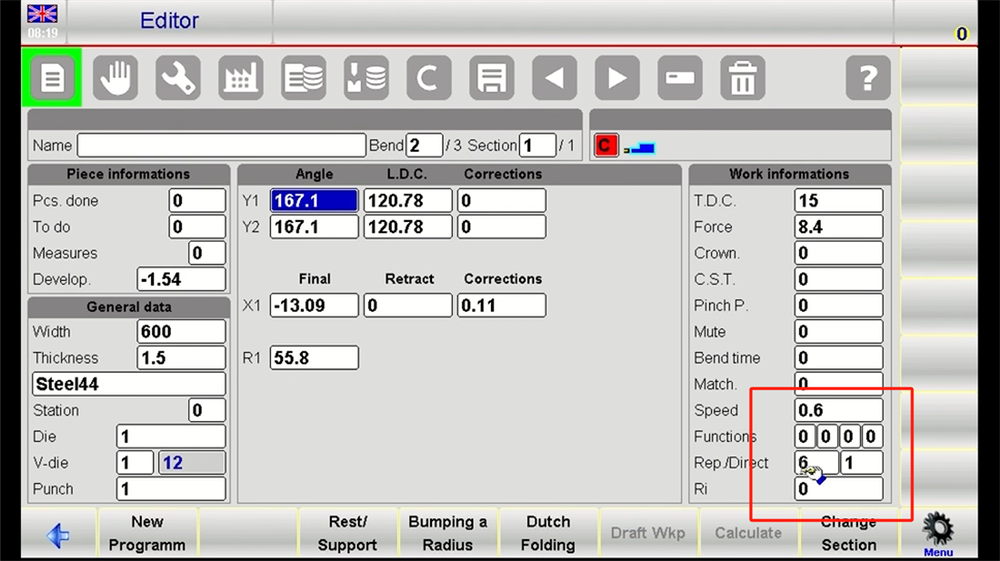

• Opeenvolgende Stapontleding: Verdeel die groot-radiusboog in verskeie inkrementele buigstappe (bv. ’n 10-graden-buiging per stap), en definieer duidelik die buighoek en voerafstand vir elke individuele stap.

• Parameterfyninstelling: Maak doelgerigte fynaanpassings aan die bewerkingsparameters vir elke stap om die buigpad te optimaliseer en die bewerkingsakkuraatheid van die groot-radiusboog verdere te verbeter.

5. Programsimulasie en -optimalisering

• Simulasie-uitvoering: Gebruik die masjien se sagteware-simulasiefunksie om die volledige uitvoering van die geprogrammeerde stappe te simuleer, en verifieer dat geen masjienbotsings of oortrefferprobleme tydens die groot-radiusboogbuigproses voorkom nie.

• Probleemoplossing en verfyning: Pas die relevante parameters aan gebaseer op die simulasieresultate om die groot-radiusboogbewerking te perfeksioneer. Indien enige probleme tydens die simulering geïdentifiseer word, gaan terug en verifieer elke programstap om die probleem te lokalisieer en op te los.

6. Programstoor en uitvoerbereiding

• Programstoorplek: Sodra al die parameters vir die groot-radiusboogbuigproses geverifieer en geoptimaliseer is, stoor die program en plaas dit in ’n algemene gids op die beheerder vir vinnige toegang tydens latere produksie.

• Snitmoduswisselaar: Skakel die ESA S630 oor na sy bedryfs-snitmodus en voltooi alle voorproduksiekontroles om voor te berei op die fisiese vervaardiging van die groot-radius boogwerkstuk.

Gevolgtrekking

Die ESA S630-boogbuigmeganisme, wat robuuste en gebruikersvriendelike numeriese sowel as grafiese programmeervermoëns besit, is ’n onmisbare hulpmiddel vir presisieboogbuigtake—veral wanneer die komplekse vereistes van groot-radius boogvervaardiging aangespreek moet word. Deur noukeurig die gedetailleerde stap-vir-stap instruksies in hierdie gids te volg, kan gebruikers konsekwent hoëgehawte groot-radius boogwerkstukke vervaardig, hul produksiewerkvloeie optimaliseer en beduidende verbeteringe in algehele vervaardigingsproduktiwiteit behaal. Soos vervaardigers nuwe produksieprosesse ontwikkel of bestaande prosesse verfyn, sal die bemeester van die ESA S630 se gespesialiseerde funksionaliteit vir groot-radius boogbuig hulle aan die skerp punt van innovasie en doeltreffendheid in die metaalvervaardigingsbedryf plaas.

Soos u voortgaan om die potensiaal van gevorderde CNC-programmering vir die ESA S630 te verken, is gereelde verwysing na die masjien se amptelike bedieningshandleiding noodsaaklik om beide bedryfsveiligheid en versnydingsakkuraatheid te verseker. Die benutting van die transformatiewe krag van bekwaam groot-radius boogmanipulasie sal die uitbreiding en verbetering van u vervaardigingsvermoëns aandryf. In die altyd-veranderende landskap van produksie en vervaardiging, soos tegnologieë en tegnieke vir groot-radius boogbuiging voortdurend vooruitgaan, sal vervaardigers dramatiese spronge in bedryfsdoeltreffendheid en produksiekapasiteit sien—wat hul mededingendheid op die wêreldmark verseker. Deur voortdurende leer en praktiese toepassing van hierdie gevorderde versnydingstegnieke kan vervaardigingsondernemings ongekende mededingende voordele verkry en nuwe geleenthede vir volhoubare groei en ontwikkeling ontsluit.
